隐马尔科夫模型（hidden Markov model，HMM）是可用于 标注问题的统计学习模型，描述由隐藏的马尔可夫链随机生成观测序列的过程，属于生成模型。隐马尔可夫模型在语音识别、自然语言处理、生物信息、模式识别等领域有着广泛的应用。

本文内容部分引用于 李航《统计学习方法》

1. 基本概念

1.1 HMM模型定义

• 隐马尔可夫模型是关于时序的概率模型，描述由一个隐藏的马尔可夫链随机生成不可观测的状态随机序列，再由各个状态生成一个观测从而产生观测随机序列的过程。
• 隐藏的马尔可夫链随机生成的状态的序列，称为状态序列（state sequence）；
• 每个状态生成一个观测，而由此产生的观测的随机序列，称为观测序列（observation sequence）。
• 序列的每一个位置又可以看作是一个时刻。

一个不一定恰当的例子：你只知道一个人今天是散步了，逛街了，还是在家打扫卫生，推测今天的天气；这个人在下雨天可能在家打扫卫生，也有可能雨中散步，晴天可能去逛街，也有可能散步，或者打扫卫生
隐藏状态 Y（不可见）：下雨，晴天
观察状态 X（可见）： 散步，逛街，打扫房间

假设我们观测到的状态是$X$序列，$X=(x_1,x_2,x_3,...x_n)$, 隐藏状态是$Y$序列，$Y=(y_1,y_2,y_3,...y_n)$

我们在知道观测序列$X$的情况下，求有多大概率是该隐藏状态序列$Y$

• 贝叶斯公式 $P(B|A)=\frac{P(AB)}{P(A)}=\frac{P(A|B)P(B)}{P(A)}$

现在我们要求的就是$P(Y|X)$
$$\begin{array}{rl}P(Y|X)& =P(y_1,y_2,y_3,\cdots ,y_n|x_1,x_2,x_3,\cdots ,x_n)\\ & =\frac{P(x_1,x_2,x_3,\cdots ,x_n|y_1,y_2,y_3,\cdots ,y_n)P(y_1,y_2,y_3,\cdots ,y_n)}{P(x_1,x_2,x_3,\cdots ,x_n)}(0)\\ P(y_1,y_2,y_3,\cdots ,y_n)& =P(y_1)P(y_2,y_3,y_4,\cdots ,y_n|y_1)\\ & =P(y_1)P(y_2|y_1)P(y_3,y_4,\cdots ,y_n|y_1,y_2)\\ & =P(y_1)P(y_2|y_1)P(y_3|y_1,y_2)P(y_4,\cdots ,y_n|y_1,y_2,y_3)\\ ⋮& \\ & =P(y_1)P(y_2|y_1)P(y_3|y_1,y_2)\cdots P(y_{n-1}|y_1,y_2,\cdots ,y_{n-2})P(y_n|y_1,y_2,\cdots ,y_{n-1})\\ & =P(y_1)\prod _{i=2}^{n}P(y_i|y_1,y_2,y_3,\cdots ,y_{i-1})\\ & =P(y_1)\prod _{i=2}^{n}P(y_i|y_{i-1})(1)\end{array}$$

隐马尔可夫模型 两个假设

• 上式最后一步是隐马尔可夫的 齐次性 假设：当前状态 $y_i$ 仅依赖于前一个状态 $y_{i-1}$
• 下面式子最后一步是隐马尔可夫的 观测独立性 假设：观测值 $x_i$ 只跟他的隐含状态 $y_i$ 相关

$$\begin{array}{rl}& P(x_1,x_2,x_3,\cdots ,x_n|y_1,y_2,y_3,\cdots ,y_n)\\ =& \prod _{i=1}^{n}P(x_i|x_1,x_2,x_3,\cdots ,x_{i-1},y_1,y_2,y_3,\cdots ,y_n)\\ =& \prod _{i=1}^{n}P(x_i|y_i)(2)\end{array}$$

• 由$(1)(2)$, 且$(0)$式忽略分母
  $$\begin{array}{rl}P(Y|X)=& P(y_1,y_2,y_3,\cdots ,y_n|x_1,x_2,x_3,\cdots ,x_n)\\ =& \frac{P(x_1,x_2,x_3,\cdots ,x_n|y_1,y_2,y_3,\cdots ,y_n)P(y_1,y_2,y_3,\cdots ,y_n)}{P(x_1,x_2,x_3,\cdots ,x_n)}\\ \propto & P(y_1)\prod _{i=2}^{n}P(y_i|y_{i-1})\prod _{i=1}^{n}P(x_i|y_i)\end{array}$$

隐马尔可夫模型由 三要素 决定

• 初始状态概率向量 $\pi$,（初始处于各个隐藏状态 $y_i$ 的概率）
• 状态转移概率矩阵 $A$,（即式（1）中的 $P(y_i|y_{i-1})$ 的各种项构成的矩阵）
• 观测概率矩阵 $B$, （即式（2）中的 $P(x_i|y_i)$ 的各种项构成的矩阵）

$\pi$ 和 $A$ 决定状态序列，$B$ 决定观测序列。隐马尔可夫模型 $\lambda$ 可以用三元符号表示，$\lambda =（A，B，\pi ）$

• 状态转移概率矩阵 $A$ 与 初始状态概率向量 $\pi$ 确定了隐藏的马尔可夫链，生成不可观测的状态序列。
• 观测概率矩阵 $B$ 确定了如何从隐藏状态 $y_i$ 生成观测 $x_i$，与状态序列综合确定了如何产生观测序列。

1.2 盒子和球模型

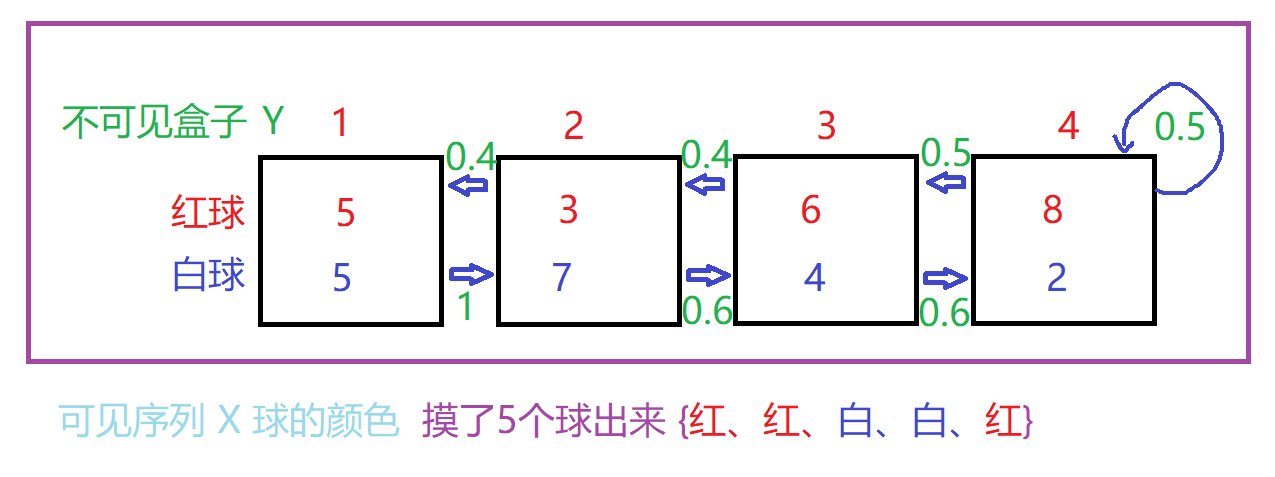

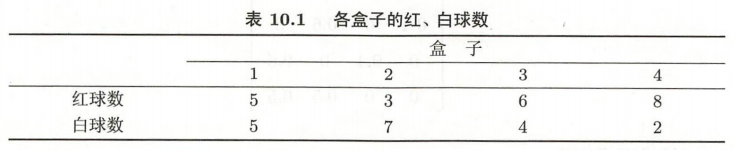

假设有4个盒子，每个盒子里都装有红、白两种颜色的球，盒子里的红、白球数由表列出。

按下面的方法抽球，产生一个球的颜色的观测序列 $X$：

• 等概率随机选1个盒子，从这个盒子里随机抽出1个球，记录颜色，放回；
• 从当前盒子随机转移到下一个盒子，规则是：如果当前盒子是盒子1，那么下一盒子一定是盒子2；如果当前是盒子2或3，那么分别以概率0.4和0.6转移到左边或右边的盒子；如果当前是盒子4，那么各以0.5的概率停留在盒子4或转移到盒子3；
• 确定转移的盒子后，再从这个盒子里随机抽出1个球，记录颜色，放回；
• 重复5次，得到一个球的颜色的观测序列

• 各个隐含状态的初始概率 $P(y_i)$ ： $\pi =(0.25,0.25,0.25,0.25{)}^T$
• 各个隐含状态间的转移概率 $P(y_i|y_{i-1})$ ： $A=\left[\begin{array}{cccc}0& 1& 0& 0\\ 0.4& 0& 0.6& 0\\ 0& 0.4& 0& 0.6\\ 0& 0& 0.5& 0.5\end{array}\right]$
• 观测(发射)概率 $P(x_i|y_i)$：$B=\left[\begin{array}{cc}0.5& 0.5\\ 0.3& 0.7\\ 0.6& 0.4\\ 0.8& 0.2\end{array}\right]$

1.3 观测序列生成过程

• 输入：隐马模型 $\lambda =（A，B，\pi ）$，观测序列长度 $T$ (该例子为 5)
• 输出：观测序列 $X=(x_1,x_2,x_3,x_4,x_5)$ , (红、白球)

1. 跟据 $\pi$ 随机产生一个 $y_i$ 状态(盒子), 序列长度 t = 0
2. 在 $y_i$ 中，按照其观测概率 $B$ 对应的行，产生一个观测序列 $X$ 的元素 $x_i$（红球 or 白球），计数 t++
3. 根据 $y_i$ 的状态转移概率 $A$ 对应的行，产生下一个状态 $y_{i+1}$ , while(t < T), 重复2,3步骤

1.4 HMM模型3个基本问题

1. 概率计算问题：给定模型 $\lambda =（A，B，\pi ）$ 和 观测序列 $X=(x_1,x_2.....,x_n)$, 计算在模型 $\lambda$ 下，观测序列 $X$ 出现的概率 $P(X|\lambda )$
2. 学习问题：已知观测序列 $X=(x_1,x_2.....,x_n)$，估计模型 $\lambda =（A，B，\pi ）$ 的参数，使得在该模型下，观测序列概率 $P(X|\lambda )$ 最大。极大似然估计的方法估计参数
3. 预测问题：也称解码(decoding)问题。已知模型 $\lambda =（A，B，\pi ）$ 和 观测序列 $X=(x_1,x_2.....,x_n)$，求对给定观测序列条件概率 $P(Y|X)$ 最大的状态序列 $Y=(y_1,y_2......,y_n)$。即给定观测序列 $X$，求最有可能的对应隐含状态序列 $Y$

2. 概率计算问题

给定模型 $\lambda =（A，B，\pi ）$ 和 观测序列 $X=(x_1,x_2.....,x_n)$, 计算在模型 $\lambda$ 下，观测序列 $X$ 出现的概率 $P(X|\lambda )$

2.1 直接计算法

• 列举所有的长度为 $T$ 的状态序列 $Y=(y_1,y_2......,y_t)$
• 求 各个 状态序列 $Y$ 与 观测序列 $X=(x_1,x_2.....,x_t)$ 的联合概率 $P(XY|\lambda )$
• 然后对上面所有的状态序列求和 $\Sigma$，得到 $P(X|\lambda )$

1. 状态序列 $Y=(y_1,y_2......,y_t)$ 的概率是：$P(Y|\lambda )={\pi }_{y_1}{A}_{y_1,y_2}{A}_{y_2,y_3}......A_{y_{t-1},y_t}$
2. 对固定的状态序列 $Y=(y_1,y_2......,y_t)$ ，观测序列 $X=(x_1,x_2.....,x_t)$ 的概率是：$P(X|Y,\lambda )=B_{y_1,x_1}{B}_{y_2,x_2}......B_{y_t,x_t}$
3. $X,Y$ 同时出现的联合概率为：$P(XY|\lambda )=P(X|Y,\lambda )P(Y|\lambda )={\pi }_{y_1}{B}_{y_1,x_1}{A}_{y_1,y_2}{B}_{y_2,x_2}......A_{y_{t-1},y_t}{B}_{y_t,x_t}$
4. 对上式在所有可能的状态序列 $Y_i$ 的情况下求和 $\Sigma$，即可得到 $P(X|\lambda )={\sum }_{Y_1}^{Y_n}P(X|Y,\lambda )P(Y|\lambda )$

但是上面计算量很大，复杂度 $O(T{N}^T)$，不可行

2.2 前向算法

• 前向概率 概念：
  给定HMM模型 $\lambda$，定义到时刻 t 部分观测序列 $X_{part}=(x_1,x_2.....,x_t)$ 且 t 时刻的状态 $y_t$ 为 $q_i$ 的概率为前向概率，记为：$a_t(i)=P(x_1,x_2,...,x_t,y_t=q_i|\lambda )$

• 递推求解 前向概率 $a_t(i)$ 及 观测序列概率 $P(X|\lambda )$

输入：给定HMM模型 $\lambda$, 观测序列 $X$
输出：观测序列概率 $P(X|\lambda )$

1. 初值： $a_1(i)={\pi }_i{B}_{i,x_1}i=1,2,...,N$ ，$N$ 为盒子个数
2. 递推：对 $t=1,2,...,T-1$，$a_{t+1}(i)=\left[\begin{array}{c}{\sum }_{j=1}^N{a}_t(j)A_{j,i}\end{array}\right]B_{i,x_{t+1}}i=1,2,...,N$
3. 终止： $P(X|\lambda )={\sum }_{i=1}^N{a}_T(i)$（看前向概率定义，全概率公式）

算法解释：

• 初始时刻 $t=1$，观测到的是 $x_1$, 可能的状态是盒子的编号 $i=1,2,...,N$，概率为 ${\pi }_i$，在 $i$ 盒子发射出 $x_1$ 颜色球的概率为 $B_{i,x_1}$，所以 $a_1(i)={\pi }_i{B}_{i,x_1}$

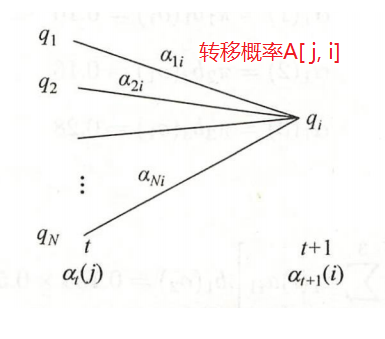

• 递推：上一时刻 $t$ 的 N 种情况下 都可能转移到 $t+1$ 时的 $q_i$ 状态，对应的前向概率乘以转移概率，并求和，得到 状态 $q_i$ 的概率，再乘以发射概率 $B_{i,x_{t+1}}$，就是 $t+1$ 时的前向概率


• 最后一个时刻 $T$ 时的所有前向概率求和就是 $P(X|\lambda )={\sum }_{i=1}^N{a}_T(i)$

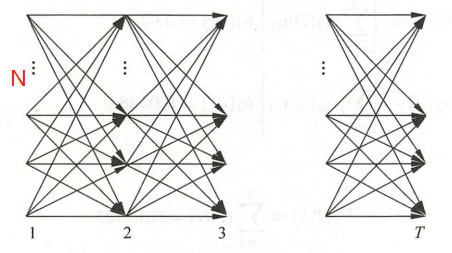

• 前向算法是基于路径的，$t+1$ 时刻，直接用 $t$ 时刻的结果，时间复杂度 $O(T{N}^2)$


2.2.1 前向公式证明

首先有公式联合概率 $P(ABC)=P(A)P(B|A)P(C|AB)$,对任意多个项都成立
递推公式证明：
at(j)Aj,i=P(x1,x2,...,xt,yt=qj∣λ)P(yt+1=qi∣yt=qj,λ)=P(x1,x2,...,xt∣yt=qj,λ)P(yt=qj∣λ)P(yt+1=qi∣yt=qj,λ)=P(x1,x2,...,xt∣yt=qj,yt+1=qi,λ)P(yt=qj,yt+1=qi∣λ)=P(x1,x2,...,xt,yt=qj,yt+1=qi∣λ){∑j=1Nat(j)Aj,i}Bi,xt+1=P(x1,x2,...,xt,yt+1=qi∣λ)P(xt+1∣yt+1=qi,λ)=P(x1,x2,...,xt∣yt+1=qi,λ)P(yt+1=qi∣λ)P(xt+1∣yt+1=qi,λ)=P(x1,x2,...,xt∣yt+1=qi,xt+1,λ)P(xt+1,yt+1=qi∣λ)=P(x1,x2,...,xt,xt+1,yt+1=qi∣λ)=at+1(i)\begin{aligned} a_t(j)A_{j,i} &= P(x_1,x_2,...,x_t,y_t=q_j|\lambda)P(y_{t+1}=q_i|y_t=q_j,\lambda)\\ &={\color{red}P(x_1,x_2,...,x_t|y_t=q_j,\lambda)}P(y_t=q_j|\lambda)P(y_{t+1}=q_i|y_t=q_j,\lambda)\\ &= {\color{red}P(x_1,x_2,...,x_t|y_t=q_j,{\color{blue}y_{t+1}=q_i},\lambda)}P(y_t=q_j,y_{t+1}=q_i|\lambda)\\ &=P(x_1,x_2,...,x_t,y_t=q_j,y_{t+1}=q_i|\lambda)\\ \{\sum_{j=1}^N a_t(j)A_{j,i}\} B_{i,x_{t+1}} &= P(x_1,x_2,...,x_t,y_{t+1}=q_i|\lambda)P(x_{t+1}|y_{t+1}=q_i,\lambda)\\ &={\color{red}P(x_1,x_2,...,x_t|y_{t+1}=q_i,\lambda)}P(y_{t+1}=q_i|\lambda)P(x_{t+1}|y_{t+1}=q_i,\lambda)\\ &={\color{red}P(x_1,x_2,...,x_t|y_{t+1}=q_i,{\color{blue}x_{t+1}},\lambda)}P(x_{t+1},y_{t+1}=q_i|\lambda)\\ &=P(x_1,x_2,...,x_t,x_{t+1},y_{t+1}=q_i|\lambda)=a_{t+1}(i) \end{aligned} at​(j)Aj,i​{j=1∑N​at​(j)Aj,i​}Bi,xt+1​​​=P(x1​,x2​,...,xt​,yt​=qj​∣λ)P(yt+1​=qi​∣yt​=qj​,λ)=P(x1​,x2​,...,xt​∣yt​=qj​,λ)P(yt​=qj​∣λ)P(yt+1​=qi​∣yt​=qj​,λ)=P(x1​,x2​,...,xt​∣yt​=qj​,yt+1​=qi​,λ)P(yt​=qj​,yt+1​=qi​∣λ)=P(x1​,x2​,...,xt​,yt​=qj​,yt+1​=qi​∣λ)=P(x1​,x2​,...,xt​,yt+1​=qi​∣λ)P(xt+1​∣yt+1​=qi​,λ)=P(x1​,x2​,...,xt​∣yt+1​=qi​,λ)P(yt+1​=qi​∣λ)P(xt+1​∣yt+1​=qi​,λ)=P(x1​,x2​,...,xt​∣yt+1​=qi​,xt+1​,λ)P(xt+1​,yt+1​=qi​∣λ)=P(x1​,x2​,...,xt​,xt+1​,yt+1​=qi​∣λ)=at+1​(i)​
第一个蓝色处：前 $t$ 个观测序列，显然跟 $t+1$ 时刻的状态 $y_{t+1}$无关，第二个蓝色处：观测独立性

终止公式证明(全概率公式)：
$$\begin{array}{rl}\sum _{i=1}^N{a}_T(i)& =P(x_1,x_2,...,x_T,y_T=q_1|\lambda )+P(x_1,x_2,...,x_T,y_T=q_2|\lambda )+P(x_1,x_2,...,x_T,y_T=q_N|\lambda )\\ & =P(x_1,x_2,...,x_T|\lambda )=P(X|\lambda )\end{array}$$

2.2.2 盒子和球例子

考虑盒子和球模型 $\lambda =(A,B,\pi )$，状态集合（盒子的编号）Q={1,2,3}Q=\{1,2,3\}Q={1,2,3}，观测集合 V={红，白}V=\{红，白\}V={红，白}
$$\pi =\left[\begin{array}{c}0.2\\ 0.4\\ 0.4\end{array}\right],A=\left[\begin{array}{ccc}0.5& 0.2& 0.3\\ 0.3& 0.5& 0.2\\ 0.2& 0.3& 0.5\end{array}\right],B=\left[\begin{array}{cc}0.5& 0.5\\ 0.4& 0.6\\ 0.7& 0.3\end{array}\right]$$
设总的时间长度 $T=3$, 观测序列 $X=(红，白，红)$，用前向算法计算 $P(X|\lambda )$

解 ：

1. 计算前向概率初值：$a_1(i)={\pi }_i{B}_{i,x_1}$
   $a_1(1)={\pi }_1{B}_{1,1}=0.2\ast 0.5=0.10$，（1号盒子，时刻1摸出红色(第一列)的概率）
   $a_1(2)={\pi }_2{B}_{2,1}=0.4\ast 0.4=0.16$，（2号盒子，时刻1摸出红色的概率）
   $a_1(3)={\pi }_3{B}_{3,1}=0.4\ast 0.7=0.28$，（3号盒子，时刻1摸出红色的概率）

2. 递推计算：对 $t=1,2,...,T-1$，$a_{t+1}(i)=\left[\begin{array}{c}{\sum }_{j=1}^N{a}_t(j)A_{j,i}\end{array}\right]B_{i,x_{t+1}}i=1,2,...,N$

a2(1)={∑j=13a1(j)Aj,1}B1,2=(0.10∗0.5+0.16∗0.3+0.28∗0.2)∗0.5=0.077a_2(1)=\{ \sum_{j=1}^3 a_1(j)A_{j,1} \} B_{1,2}=(0.10*0.5+0.16*0.3+0.28*0.2)*0.5=0.077a2​(1)={∑j=13​a1​(j)Aj,1​}B1,2​=(0.10∗0.5+0.16∗0.3+0.28∗0.2)∗0.5=0.077
（时刻2时，从1号盒子摸出白色的概率）

a2(2)={∑j=13a1(j)Aj,2}B2,2=(0.10∗0.2+0.16∗0.5+0.28∗0.3)∗0.6=0.1104a_2(2)=\{ \sum_{j=1}^3 a_1(j)A_{j,2} \} B_{2,2}=(0.10*0.2+0.16*0.5+0.28*0.3)*0.6=0.1104a2​(2)={∑j=13​a1​(j)Aj,2​}B2,2​=(0.10∗0.2+0.16∗0.5+0.28∗0.3)∗0.6=0.1104
（时刻2时，从2号盒子摸出白色的概率）

a2(3)={∑j=13a1(j)Aj,3}B3,2=(0.10∗0.3+0.16∗0.2+0.28∗0.5)∗0.3=0.0606a_2(3)=\{ \sum_{j=1}^3 a_1(j)A_{j,3} \} B_{3,2}=(0.10*0.3+0.16*0.2+0.28*0.5)*0.3=0.0606a2​(3)={∑j=13​a1​(j)Aj,3​}B3,2​=(0.10∗0.3+0.16∗0.2+0.28∗0.5)∗0.3=0.0606
（时刻2时，从3号盒子摸出白色的概率）

---

a3(1)={∑j=13a2(j)Aj,1}B1,1=(0.077∗0.5+0.1104∗0.3+0.0606∗0.2)∗0.5=0.04187a_3(1)=\{ \sum_{j=1}^3 a_2(j)A_{j,1} \} B_{1,1}=(0.077*0.5+0.1104*0.3+0.0606*0.2)*0.5=0.04187a3​(1)={∑j=13​a2​(j)Aj,1​}B1,1​=(0.077∗0.5+0.1104∗0.3+0.0606∗0.2)∗0.5=0.04187
（时刻3时，从1号盒子摸出红色的概率）

a3(2)={∑j=13a2(j)Aj,2}B2,1=(0.077∗0.2+0.1104∗0.5+0.0606∗0.3)∗0.4=0.035512a_3(2)=\{ \sum_{j=1}^3 a_2(j)A_{j,2} \} B_{2,1}=(0.077*0.2+0.1104*0.5+0.0606*0.3)*0.4=0.035512a3​(2)={∑j=13​a2​(j)Aj,2​}B2,1​=(0.077∗0.2+0.1104∗0.5+0.0606∗0.3)∗0.4=0.035512
（时刻3时，从2号盒子摸出红色的概率）

a3(3)={∑j=13a2(j)Aj,3}B3,1=(0.077∗0.3+0.1104∗0.2+0.0606∗0.5)∗0.7=0.052836a_3(3)=\{ \sum_{j=1}^3 a_2(j)A_{j,3} \} B_{3,1}=(0.077*0.3+0.1104*0.2+0.0606*0.5)*0.7=0.052836a3​(3)={∑j=13​a2​(j)Aj,3​}B3,1​=(0.077∗0.3+0.1104∗0.2+0.0606∗0.5)∗0.7=0.052836
（时刻3时，从3号盒子摸出红色的概率）

3. 终止：$P(X|\lambda )={\sum }_{i=1}^N{a}_T(i)={\sum }_{i=1}^3{a}_3(i)=0.04187+0.035512+0.052836=0.130218‬$

2.2.3 前向算法Python代码

• 借鉴他人代码，手敲一遍并理解

# -*- coding:utf-8 -*-
# python3.7
# @Time: 2019/12/17 22:33
# @Author: Michael Ming
# @Website: https://michael.blog.csdn.net/
# @File: hiddenMarkov.py
import numpy as np
class HiddenMarkov:def forward(self, Q, V, A, B, X, PI):   # 前向算法N = len(Q)  # 隐藏状态数量M = len(X)  # 观测序列大小alphas = np.zeros((N, M))   # 前向概率 alphas 矩阵T = M   # 时刻长度，即观测序列长度for t in range(T):  # 遍历每个时刻，计算前向概率 alphasindexOfXi = V.index(X[t])   # 观测值Xi对应的V中的索引for i in range(N):  # 对每个状态进行遍历if t == 0: # 计算初值alphas[i][t] = PI[t][i] * B[i][indexOfXi]   # a1(i)=πi B(i,x1)print("alphas1(%d)=p%dB%d(x1)=%f" %(i,i,i,alphas[i][t]))else:alphas[i][t] = np.dot([alpha[t-1] for alpha in alphas],   #  取的alphas的t-1列[a[i] for a in A]) *B[i][indexOfXi]    # 递推公式print("alpha%d(%d)=[sigma alpha%d(i)ai%d]B%d(x%d)=%f"%(t, i, t-1, i, i, t, alphas[i][t]))print(alphas)P = sum(alpha[M-1] for alpha in alphas)  # 最后一列概率的和print("P=%f" % P)Q = [1, 2, 3]
V = ['红', '白']
A = [[0.5, 0.2, 0.3], [0.3, 0.5, 0.2], [0.2, 0.3, 0.5]]
B = [[0.5, 0.5], [0.4, 0.6], [0.7, 0.3]]
# X = ['红', '白', '红', '红', '白', '红', '白', '白']
X = ['红', '白', '红']    # 书上的例子
PI = [[0.2, 0.4, 0.4]]hmm = HiddenMarkov()
hmm.forward(Q, V, A, B, X, PI)

关于numpy的一些操作：

>>> a
array([[1, 2, 3],[4, 5, 6],[7, 8, 9]])
>>> b
array([[ 7,  8],[ 9, 10],[11, 12]])
>>> np.dot(a[0],[B[1] for B in b])
64
>>> np.dot([A[0] for A in a],[B[1] for B in b])
132
>>> np.multiply(a[0],[B[1] for B in b])
array([ 8, 20, 36])
>>> np.multiply([A[0] for A in a],[B[1] for B in b])
array([ 8, 40, 84])

运行结果：（跟上面计算一致）

alphas1(0)=p0B0(x1)=0.100000
alphas1(1)=p1B1(x1)=0.160000
alphas1(2)=p2B2(x1)=0.280000
alpha1(0)=[sigma alpha0(i)ai0]B0(x1)=0.077000
[[0.1   0.077 0.   ][0.16  0.    0.   ][0.28  0.    0.   ]]
alpha1(1)=[sigma alpha0(i)ai1]B1(x1)=0.110400
[[0.1    0.077  0.    ][0.16   0.1104 0.    ][0.28   0.     0.    ]]
alpha1(2)=[sigma alpha0(i)ai2]B2(x1)=0.060600
[[0.1    0.077  0.    ][0.16   0.1104 0.    ][0.28   0.0606 0.    ]]
alpha2(0)=[sigma alpha1(i)ai0]B0(x2)=0.041870
[[0.1     0.077   0.04187][0.16    0.1104  0.     ][0.28    0.0606  0.     ]]
alpha2(1)=[sigma alpha1(i)ai1]B1(x2)=0.035512
[[0.1      0.077    0.04187 ][0.16     0.1104   0.035512][0.28     0.0606   0.      ]]
alpha2(2)=[sigma alpha1(i)ai2]B2(x2)=0.052836
[[0.1      0.077    0.04187 ][0.16     0.1104   0.035512][0.28     0.0606   0.052836]]
P=0.130218

2.3 后向算法

• 后向概率 概念：
  给定HMM模型 $\lambda$，定义到时刻 $t$ 状态 $y_t$ 为 $q_i$ 的条件下，从 $t+1$ 到 $T$ 的部分观测序列 $X_{part}=(x_{t+1},x_{t+2}.....,x_T)$ 的概率为后向概率，记为：${\beta }_t(i)=P(x_{t+1},x_{t+2}.....,x_T|y_t=q_i,\lambda )$

• 递推求解 后向概率 ${\beta }_t(i)$ 及 观测序列概率 $P(X|\lambda )$

输入：给定HMM模型 $\lambda$, 观测序列 $X$
输出：观测序列概率 $P(X|\lambda )$

1. 初值： ${\beta }_T(i)=1i=1,2,...,N$ ，$N$ 为盒子个数

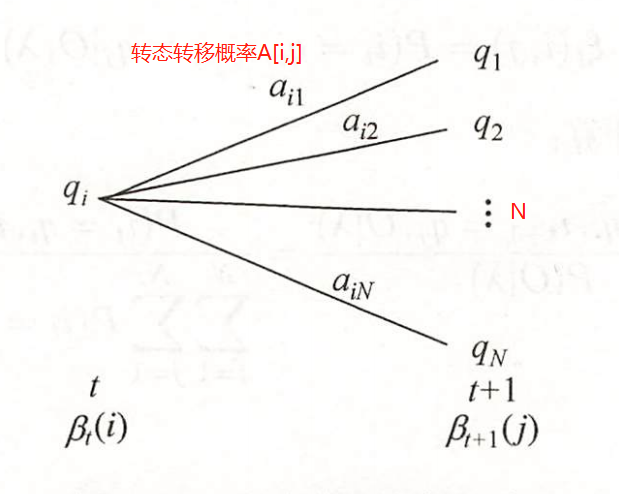

2. 递推：对 $t=T-1,T-2,...,1$，${\beta }_t(i)={\sum }_{j=1}^N{A}_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)i=1,2,...,N$
3. 终止： $P(X|\lambda )={\sum }_{i=1}^N{\pi }_i{B}_{i,x_1}{\beta }_1(i)$

算法解释：

2.3.1 后向公式证明

递推公式证明：
$$\begin{array}{rl}\sum _{j=1}^N{A}_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)& =\sum _{j=1}^N{A}_{i,j}P(x_{t+1}|y_{t+1}=q_j,\lambda )P(x_{t+2},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{j=1}^N{A}_{i,j}P(x_{t+1}|x_{t+2},...,x_T,y_{t+1}=q_j,\lambda )P(x_{t+2},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{j=1}^N{A}_{i,j}P(x_{t+1},x_{t+2},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{j=1}^N{A}_{i,j}P(x_{t+1},x_{t+2},...,x_T|y_{t+1}=q_j,y_t=q_i,\lambda )\\ & =\sum _{j=1}^{N}P(y_{t+1}=q_j|y_t=q_i,\lambda )P(x_{t+1},x_{t+2},...,x_T|y_{t+1}=q_j,y_t=q_i,\lambda )\\ & =\sum _{j=1}^{N}P(x_{t+1},x_{t+2},...,x_T,y_{t+1}=q_j|y_t=q_i,\lambda )\\ & =P(x_{t+1},x_{t+2},...,x_T|y_t=q_i,\lambda )={\beta }_t(i)\end{array}$$
第一个蓝色处：观测独立性；第二个蓝色处：观测独立性（$x_{t+1},...x_T$都与$y_t$无关）

终止公式证明：
$$\begin{array}{rl}{\pi }_i{B}_{i,x_1}{\beta }_1(i)& =P(y_1=q_i|\lambda )P(x_1|y_1=q_i,\lambda )P(x_2,x_3,...,x_T|y_1=q_i,\lambda )\\ & =P(x_1,y_1=q_i|\lambda )P(x_2,x_3,...,x_T|x_1,y_1=q_i,\lambda )\\ & =P(x_1,x_2,...,x_T,y_1=q_i|\lambda )\\ \sum _{i=1}^N{\pi }_i{B}_{i,x_1}{\beta }_1(i)& =\sum _{i=1}^{N}P(x_1,x_2,...,x_T,y_1=q_i|\lambda )=P(x_1,x_2,...,x_T|\lambda )=P(X|\lambda )\end{array}$$

---

利用 前向 和 后向 概率的定义，可以将观测序列概率 $P(X|\lambda )$ 写成：
$P(X|\lambda )={\sum }_{i=1}^N{\sum }_{j=1}^N{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j),t=1,2,...,T-1$

证明如下：

$$\begin{array}{rl}\sum _{i=1}^N\sum _{j=1}^N{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)& =\sum _{i=1}^N\sum _{j=1}^{N}P(x_1,x_2,...,x_t,y_t=q_i|\lambda )P(y_{t+1}=q_j|y_t=q_i,\lambda )\\ & \ast P(x_{t+1}|y_{t+1}=q_j,\lambda )P(x_{t+2},x_{t+3},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(x_1,x_2,...,x_t|y_t=q_i,\lambda )P(y_t=q_i|\lambda )P(y_{t+1}=q_j|y_t=q_i,\lambda )\\ & \ast P(x_{t+1}|x_{t+2},x_{t+3},...,x_T,y_{t+1}=q_j,\lambda )P(x_{t+2},x_{t+3},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(x_1,x_2,...,x_t|y_t=q_i,y_{t+1}=q_j,\lambda )P(y_t=q_i|\lambda )P(y_{t+1}=q_j|y_t=q_i,\lambda )\\ & \ast P(x_{t+1}|x_{t+2},x_{t+3},...,x_T,y_{t+1}=q_j,\lambda )P(x_{t+2},x_{t+3},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(x_1,x_2,...,x_t|y_t=q_i,y_{t+1}=q_j,\lambda )P(y_t=q_i|\lambda )P(y_{t+1}=q_j|y_t=q_i,\lambda )\\ & \ast P(x_{t+1},x_{t+2},x_{t+3},...,x_T|y_{t+1}=q_j,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(x_1,x_2,...,x_t,y_{t+1}=q_j|y_t=q_i,\lambda )P(y_t=q_i|\lambda )\\ & \ast P(x_{t+1},x_{t+2},x_{t+3},...,x_T|x_1,x_2,...,x_t,y_{t+1}=q_j,y_t=q_i,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(y_t=q_i|\lambda )P(x_1,x_2,...,x_t,y_{t+1}=q_j|y_t=q_i,\lambda )\\ & \ast P(x_{t+1},x_{t+2},x_{t+3},...,x_T|x_1,x_2,...,x_t,y_{t+1}=q_j,y_t=q_i,\lambda )\\ & =\sum _{i=1}^N\sum _{j=1}^{N}P(y_t=q_i|\lambda )P(x_1,x_2,...,x_t,y_{t+1}=q_j,x_{t+1},x_{t+2},x_{t+3},...,x_T|y_t=q_i,\lambda )\\ & =\sum _{i=1}^{N}P(y_t=q_i|\lambda )P(x_1,x_2,...,x_t,x_{t+1},x_{t+2},x_{t+3},...,x_T|y_t=q_i,\lambda )\\ & =\sum _{i=1}^{N}P(x_1,x_2,...,x_t,x_{t+1},x_{t+2},x_{t+3},...,x_T,y_t=q_i|\lambda )\\ & =P(x_1,x_2,...,x_T|\lambda )=P(X|\lambda )\end{array}$$

2.3.2 后向算法Python代码

import numpy as np
class HiddenMarkov:def backward(self, Q, V, A, B, X, PI):  # 后向算法N = len(Q)  # 隐藏状态数量M = len(X)  # 观测序列大小betas = np.ones((N, M))    # 后向概率矩阵 betasfor i in range(N):print("beta%d(%d)=1" %(M, i))   # 后向概率初始为1for t in range(M-2, -1, -1):indexOfXi = V.index(X[t+1])     # 观测值Xi对应的V中的索引for i in range(N):betas[i][t] = np.dot(np.multiply(A[i], [b[indexOfXi] for b in B]),   # A的i行 B的Xi列 = 行[beta[t+1] for beta in betas])  # 递推公式realT = t+1 # 真实的时间，t从1开始realI = i+1 # 状态标号，从1开始print("beta%d(%d)=[sigma A%djBj(x%d)beta%d(j)]=("%(realT, realI, realI, realT+1, realT+1), end='') # end,表示以该符号空开，不换行for j in range(N):print("%.2f*%.2f*%.2f+" %(A[i][j], B[j][indexOfXi],betas[j][t+1]), end=' ')print("0)=%.3f" % betas[i][t])print(betas)indexOfXi = V.index(X[0])P = np.dot(np.multiply(PI, [b[indexOfXi] for b in B]),[beta[0] for beta in betas])print("P(X|lambda)=", end=" ")for i in range(N):print("%.1f*%.1f*%.5f+" % (PI[0][i], B[i][indexOfXi], betas[i][0]), end=" ")print("0=%f" % P)Q = [1, 2, 3]
V = ['红', '白']
A = [[0.5, 0.2, 0.3], [0.3, 0.5, 0.2], [0.2, 0.3, 0.5]]
B = [[0.5, 0.5], [0.4, 0.6], [0.7, 0.3]]
# X = ['红', '白', '红', '红', '白', '红', '白', '白']
X = ['红', '白', '红']    # 书上的例子
PI = [[0.2, 0.4, 0.4]]hmm = HiddenMarkov()
hmm.backward(Q, V, A, B, X, PI)

运行结果：

beta3(0)=1
beta3(1)=1
beta3(2)=1
beta2(1)=[sigma A1jBj(x3)beta3(j)]=(0.50*0.50*1.00+ 0.20*0.40*1.00+ 0.30*0.70*1.00+ 0)=0.540
beta2(2)=[sigma A2jBj(x3)beta3(j)]=(0.30*0.50*1.00+ 0.50*0.40*1.00+ 0.20*0.70*1.00+ 0)=0.490
beta2(3)=[sigma A3jBj(x3)beta3(j)]=(0.20*0.50*1.00+ 0.30*0.40*1.00+ 0.50*0.70*1.00+ 0)=0.570
beta1(1)=[sigma A1jBj(x2)beta2(j)]=(0.50*0.50*0.54+ 0.20*0.60*0.49+ 0.30*0.30*0.57+ 0)=0.245
beta1(2)=[sigma A2jBj(x2)beta2(j)]=(0.30*0.50*0.54+ 0.50*0.60*0.49+ 0.20*0.30*0.57+ 0)=0.262
beta1(3)=[sigma A3jBj(x2)beta2(j)]=(0.20*0.50*0.54+ 0.30*0.60*0.49+ 0.50*0.30*0.57+ 0)=0.228
[[0.2451 0.54   1.    ][0.2622 0.49   1.    ][0.2277 0.57   1.    ]]
P(X|lambda)= 0.2*0.5*0.24510+ 0.4*0.4*0.26220+ 0.4*0.7*0.22770+ 0=0.130218
# 概率跟前向算法计算的是一致的

2.4 一些概率与期望值

结论1：$P(X,y_t=q_i|\lambda )={\alpha }_t(i){\beta }_t(i)$
证明：
$$\begin{array}{rl}P(X,y_t=q_i|\lambda )& =P(x_1,x_2,...,x_t,x_{t+1},...,x_T|y_t=q_i,\lambda )P(y_t=q_i|\lambda )\\ & =P(x_1,x_2,...,x_t|y_t=q_i,\lambda )P(x_{t+1},...,x_T|y_t=q_i,\lambda )P(y_t=q_i|\lambda )\\ & =P(x_1,x_2,...,x_t,y_t=q_i|\lambda )P(x_{t+1},...,x_T|y_t=q_i,\lambda )\\ & ={\alpha }_t(i){\beta }_t(i)\end{array}$$

---

结论2：
给定模型 $\lambda$ 和观测序列 $X$，在时刻 $t$ 处于状态 $q_i$ 的概率：
${\gamma }_t(i)=P(y_t=q_i|X,\lambda )=\frac{{\alpha }_t(i){\beta }_t(i)}{{\sum }_{i=1}^N{\alpha }_t(i){\beta }_t(i)}$
证明：
$$\begin{array}{rl}{\gamma }_t(i)& =P(y_t=q_i|X,\lambda )=\frac{P(y_t=q_i,X|\lambda )}{P(X|\lambda )}\\ & =\frac{{\alpha }_t(i){\beta }_t(i)}{{\sum }_{i=1}^{N}P(y_t=q_i,X|\lambda )}\\ & =\frac{{\alpha }_t(i){\beta }_t(i)}{{\sum }_{i=1}^N{\alpha }_t(i){\beta }_t(i)}\end{array}$$

---

结论3：
给定模型 $\lambda$ 和观测序列 $X$，在时刻 $t$ 处于状态 $q_i$ 且在时刻 $t+1$ 处于 $q_j$ 的概率 ：
${\xi }_t(i,j)=P(y_t=q_i,y_{t+1}=q_j|X,\lambda )=\frac{{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)}{{\sum }_{i=1}^N{\sum }_{j=1}^N{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)}$
证明：
由上面可知：$P(X|\lambda )={\sum }_{i=1}^N{\sum }_{j=1}^N{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)$

${\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)=P(X,y_t=q_i,y_{t+1}=q_j|\lambda )$

$$\begin{array}{rl}{\xi }_t(i,j)& =P(y_t=q_i,y_{t+1}=q_j|X,\lambda )\\ & =\frac{P(X,y_t=q_i,y_{t+1}=q_j|\lambda )}{P(X|\lambda )}\\ & =\frac{{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)}{{\sum }_{i=1}^N{\sum }_{j=1}^N{\alpha }_t(i)A_{i,j}{B}_{j,x_{t+1}}{\beta }_{t+1}(j)}\end{array}$$

---

结论4：

• 在观测序列 $X$ 下状态 $q_i$ 出现的期望值：${\sum }_{t=1}^T{\gamma }_t(i)$

• 在观测序列 $X$ 下由状态 $q_i$ 转移的期望值：${\sum }_{t=1}^{T-1}{\gamma }_t(i)$

• 在观测序列 $X$ 下由状态 $q_i$ 转移到状态 $q_j$ 的期望值：${\sum }_{t=1}^{T-1}{\xi }_t(i,j)$

3. 学习算法

隐马尔可夫模型的学习，根据训练数据进行分类：

数据	学习方法
观测序列 $X$ + 对应的状态序列 $Y$	监督学习
观测序列 $X$	无监督学习（$Baum$-$Welch$ / $EM$ 算法）

3.1 监督学习方法

• 转移概率$A$, $i->j$： $i$ 到 $j$ 状态的频数 $÷$ $i$ 转移到所有状态的频数和
• 观察概率$B$, $i$ 观测 $k$ ： $i$ 状态观测到 $k$ 的频数 $÷$ $i$ 状态观测到所有 $x_i$ 的频数和
• 初始状态概率$\pi$,$y_i$ 在样本中的初始概率

由于监督学习需要使用标注的训练数据，而人工标注训练数据往往代价很高，需要用无监督学习的方法。

3.2 无监督 $Baum$-$Welch$ 算法

(先跳过)

4. 预测算法

4.1 近似算法

根据 2.4 节 结论2：每个时刻 t 处于状态 $q_i$ 的概率可以计算

那么每一时刻 t 的最有可能的状态就是概率最大的那个状态。

• 优点是计算简单
• 缺点是不能保证预测的状态序列整体是最有可能的状态序列，因为预测的状态序列可能有实际不发生的部分。事实上，上述方法得到的状态序列中有可能存在转移概率为0的相邻状态，尽管如此，近似算法仍然是有用的。

4.2 维特比 $Viterbi$ 算法

维特比算法实际是用动态规划（dynamic programming）解隐马尔可夫模型预测问题，即用动态规划求概率最大路径（最优路径）。这时一条路径对应着一个状态序列。

2个定义：

• 在时刻 t 状态为 i 的所有单个路径中概率最大值为
  ${\delta }_t(i)=\underset{y_1,y_2,...,y_{t-1}}{\max }P(y_t=i,y_{t-1},...,y_1,x_t,...,x_1|\lambda )$

• 由定义可得变量 $\delta$ 的递推公式：
  $$\begin{array}{rl}{\delta }_{t+1}(i)& =\underset{y_1,y_2,...,y_t}{\max }P(y_{t+1}=i,y_t,...,y_1,x_{t+1},...,x_1|\lambda )\\ & =\underset{1\le j\le N}{\max }[{\delta }_t(j)A_{j,i}]B_i(x_{t+1})\end{array}$$

• 在时刻 t 状态为 i 的所有单个路径中概率最大的路径的第 t-1 个结点为
  ${\Psi }_t(i)=arg\underset{1\le j\le N}{\max }[{\delta }_{t-1}(j)A_{j,i}]$

---

viterbi 算法：

• 输入：模型 $\lambda =(A,B,\pi )$，观测序列 $X=(x_1,x_2,...,x_T)$
• 输出：最优路径 $Y^{\ast }=(y_1^{\ast },y_2^{\ast },...,y_T^{\ast })$

1. 初始化
   ${\delta }_1(i)={\pi }_i{B}_i(x_1)$；${\Psi }_1(i)=0$
2. 递推，对 $t=2,3,...,T$
   $$\begin{array}{rl}{\delta }_t(i)& =\underset{1\le j\le N}{\max }[{\delta }_{t-1}(j)A_{j,i}]B_i(x_t)\\ {\Psi }_t(i)& =arg\underset{1\le j\le N}{\max }[{\delta }_{t-1}(j)A_{j,i}]\end{array}$$
3. 终止
4. 最优路径回溯
   $y_t^{\ast }={\Psi }_{t+1}(y_{t+1}^{\ast })$

---

例题：
考虑盒子和球模型 $\lambda =(A,B,\pi )$，状态集合（盒子的编号）Q={1,2,3}Q=\{1,2,3\}Q={1,2,3}，观测集合 V={红，白}V=\{红，白\}V={红，白}
$$\pi =\left[\begin{array}{c}0.2\\ 0.4\\ 0.4\end{array}\right],A=\left[\begin{array}{ccc}0.5& 0.2& 0.3\\ 0.3& 0.5& 0.2\\ 0.2& 0.3& 0.5\end{array}\right],B=\left[\begin{array}{cc}0.5& 0.5\\ 0.4& 0.6\\ 0.7& 0.3\end{array}\right]$$

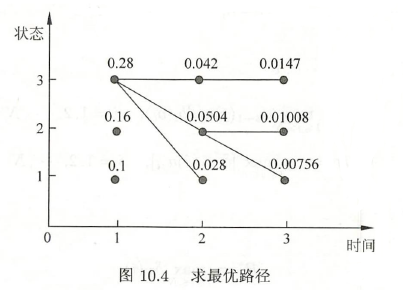

已知观测序列 $X=(红，白，红)$，求最优状态序列 $Y^{\ast }$

解：

（1）初始化
在 $t=1$ 时刻，对每一个状态 i ，i = 1,2,3, 求状态为 i 观测 $x_1$ 为红的概率，记为 ${\delta }_1(i)$:
${\delta }_1(i)={\pi }_i{B}_i(x_1)={\pi }_i{B}_i(红)，i=1,2,3$
${\delta }_1(1)=0.2\ast 0.5=0.10$
${\delta }_1(2)=0.4\ast 0.4=0.16$
${\delta }_1(3)=0.4\ast 0.7=0.28$

${\Psi }_1(i)=0，i=1,2,3$

（2）在 $t=2$ 时刻，对每个状态 i ，i = 1,2,3, 求在 $t=1$ 时状态为 $j$ 观测为 红 并在 $t=2$ 时刻状态为 i 观测为 $x_2$ 为白的路径的最大概率，记此最大概率为 ${\delta }_2(i)$

${\delta }_2(i)=\underset{1\le j\le 3}{\max }[{\delta }_1(j)A_{j,i}]B_i(x_2)$

同时，对每个状态 $i,i=1,2,3,$ 记录概率最大路径的前一个状态 $j$:
${\Psi }_2(i)=arg\underset{1\le j\le 3}{\max }[{\delta }_1(j)A_{j,i}],i=1,2,3$
计算：
δ2(1)=max⁡1≤j≤3[δ1(j)Aj,1]B1(x2)=max⁡j{0.10∗0.5,0.16∗0.3,0.28∗0.2}∗0.5=0.056∗0.5=0.028\delta_2(1)=\max \limits_{1 \leq j \leq 3 }[\delta_{1}(j)A_{j,1}]B_1(x_{2}) = \max \limits_j \{0.10*0.5, 0.16*0.3, 0.28*0.2\}*0.5=0.056*0.5=0.028δ2​(1)=1≤j≤3max​[δ1​(j)Aj,1​]B1​(x2​)=jmax​{0.10∗0.5,0.16∗0.3,0.28∗0.2}∗0.5=0.056∗0.5=0.028
${\Psi }_2(1)=3$
δ2(2)=max⁡1≤j≤3[δ1(j)Aj,2]B2(x2)=max⁡j{0.10∗0.2,0.16∗0.5,0.28∗0.3}∗0.6=0.084∗0.6=0.0504\delta_2(2)=\max \limits_{1 \leq j \leq 3 }[\delta_{1}(j)A_{j,2}]B_2(x_{2}) = \max \limits_j \{0.10*0.2, 0.16*0.5, 0.28*0.3\}*0.6=0.084*0.6=0.0504δ2​(2)=1≤j≤3max​[δ1​(j)Aj,2​]B2​(x2​)=jmax​{0.10∗0.2,0.16∗0.5,0.28∗0.3}∗0.6=0.084∗0.6=0.0504
${\Psi }_2(2)=3$
δ2(3)=max⁡1≤j≤3[δ1(j)Aj,3]B3(x2)=max⁡j{0.10∗0.3,0.16∗0.2,0.28∗0.5}∗0.3=0.14∗0.3=0.042\delta_2(3)=\max \limits_{1 \leq j \leq 3 }[\delta_{1}(j)A_{j,3}]B_3(x_{2}) = \max \limits_j \{0.10*0.3, 0.16*0.2, 0.28*0.5\}*0.3=0.14*0.3=0.042δ2​(3)=1≤j≤3max​[δ1​(j)Aj,3​]B3​(x2​)=jmax​{0.10∗0.3,0.16∗0.2,0.28∗0.5}∗0.3=0.14∗0.3=0.042
${\Psi }_2(3)=3$

---

在 $t=3$ 时刻,
${\delta }_3(i)=\underset{1\le j\le 3}{\max }[{\delta }_2(j)A_{j,i}]B_i(x_3)$
${\Psi }_3(i)=arg\underset{1\le j\le 3}{\max }[{\delta }_2(j)A_{j,i}]$

δ3(1)=max⁡1≤j≤3[δ2(j)Aj,1]B1(x3)=max⁡j{0.028∗0.5,0.0504∗0.3,0.042∗0.2}∗0.5=0.01512∗0.5=0.00756\delta_3(1)=\max \limits_{1 \leq j \leq 3 }[\delta_{2}(j)A_{j,1}]B_1(x_{3}) = \max \limits_j \{0.028*0.5, 0.0504*0.3, 0.042*0.2\}*0.5=0.01512*0.5=0.00756δ3​(1)=1≤j≤3max​[δ2​(j)Aj,1​]B1​(x3​)=jmax​{0.028∗0.5,0.0504∗0.3,0.042∗0.2}∗0.5=0.01512∗0.5=0.00756
${\Psi }_3(1)=2$
δ3(2)=max⁡1≤j≤3[δ2(j)Aj,2]B2(x3)=max⁡j{0.028∗0.2,0.0504∗0.5,0.042∗0.3}∗0.4=0.0252∗0.4=0.01008\delta_3(2)=\max \limits_{1 \leq j \leq 3 }[\delta_{2}(j)A_{j,2}]B_2(x_{3}) = \max \limits_j \{0.028*0.2, 0.0504*0.5, 0.042*0.3\}*0.4=0.0252*0.4=0.01008δ3​(2)=1≤j≤3max​[δ2​(j)Aj,2​]B2​(x3​)=jmax​{0.028∗0.2,0.0504∗0.5,0.042∗0.3}∗0.4=0.0252∗0.4=0.01008
${\Psi }_3(2)=2$
δ3(3)=max⁡1≤j≤3[δ2(j)Aj,3]B3(x3)=max⁡j{0.028∗0.3,0.0504∗0.2,0.042∗0.5}∗0.7=0.021∗0.7=0.0147\delta_3(3)=\max \limits_{1 \leq j \leq 3 }[\delta_{2}(j)A_{j,3}]B_3(x_{3}) = \max \limits_j \{0.028*0.3, 0.0504*0.2, 0.042*0.5\}*0.7=0.021*0.7=0.0147δ3​(3)=1≤j≤3max​[δ2​(j)Aj,3​]B3​(x3​)=jmax​{0.028∗0.3,0.0504∗0.2,0.042∗0.5}∗0.7=0.021∗0.7=0.0147
${\Psi }_3(3)=3$

---

（3）以 $Y^{\ast }$ 表示最优路径的概率，则
$Y^{\ast }=\underset{1\le i\le 3}{\max }{\delta }_3(i)=0.0147$

最优路径的终点是 $i_3^{\ast }=arg\underset{i}{\max }[{\delta }_3(i)]=3$

（4）由最优路径的终点 $i_3^{\ast }$，逆向找到前面的路径
$t=2,i_2^{\ast }={\Psi }_3(i_3^{\ast })={\Psi }_3(3)=3$
$t=1,i_1^{\ast }={\Psi }_2(i_2^{\ast })={\Psi }_2(3)=3$

于是求得最优路径，最优状态序列 $Y^{\ast }=(i_1^{\ast },i_2^{\ast },i_3^{\ast })=(3,3,3)$

4.3 维特比算法Python代码

import numpy as np
class HiddenMarkov:def viterbi(self, Q, V, A, B, X, PI):   # 维特比算法，求最优状态序列N = len(Q)  # 隐藏状态数量M = len(X)  # 观测序列大小deltas = np.zeros((N, M))psis = np.zeros((N, M))Y = np.zeros((1, M))    # 最优（概率最大）状态序列for t in range(M):realT = t+1 # 真实时刻，从1开始indexOfXi = V.index(X[t])   # 观测值Xi对应的V中的索引for i in range(N):realI = i+1 # 状态序号，从1开始if t == 0:deltas[i][t] = PI[0][i]* B[i][indexOfXi]    # 初始值psis[i][t] = 0print("delta1(%d)=pi_%d * B%d(x1)=%.2f * %.2f=%.2f" %(realI, realI, realI, PI[0][i], B[i][indexOfXi], deltas[i][t]))print('psis1(%d)=0' % realI)else:deltas[i][t] = np.max(np.multiply([delta[t-1] for delta in deltas],[a[i] for a in A])) \* B[i][indexOfXi]    # 递推公式print("delta%d(%d)=max[delta%d(j)Aj%d]B%d(x%d)=%.2f*%.2f=%.5f"% (realT, realI, realT-1, realI, realI, realT,np.max(np.multiply([delta[t-1] for delta in deltas], [a[i] for a in A])),B[i][indexOfXi], deltas[i][t]))psis[i][t] = np.argmax(np.multiply([delta[t-1] for delta in deltas],[a[i] for a in A])) + 1    # 序号从1开始print("psis%d(%d)=argmax[delta%d(j)Aj%d]=%d" %(realT, realI, realT-1, realI, psis[i][t]))print(deltas)print(psis)Y[0][M-1] = np.argmax([delta[M-1] for delta in deltas]) +1  # 序号从1开始print("Y%d=argmax[deltaT(i)]=%d" %(M, Y[0][M-1]))   # 最优路径的终点for t in range(M-2, -1, -1):    # 逆序推导前面的路径Y[0][t] = psis[int(Y[0][t+1])-1][t+1] # 寻找前面路径print("Y%d=psis%d(Y%d)=%d" %(t+1, t+2, t+2, Y[0][t]))print("最大概率的状态序列Y是: ", Y)Q = [1, 2, 3]
V = ['红', '白']
A = [[0.5, 0.2, 0.3], [0.3, 0.5, 0.2], [0.2, 0.3, 0.5]]
B = [[0.5, 0.5], [0.4, 0.6], [0.7, 0.3]]
# X = ['红', '白', '红', '红', '白', '红', '白', '白']
X = ['红', '白', '红']    # 书上的例子
PI = [[0.2, 0.4, 0.4]]hmm = HiddenMarkov()
hmm.viterbi(Q, V, A, B, X, PI)

运行结果：（与上面计算一致）

delta1(1)=pi_1 * B1(x1)=0.20 * 0.50=0.10
psis1(1)=0
delta1(2)=pi_2 * B2(x1)=0.40 * 0.40=0.16
psis1(2)=0
delta1(3)=pi_3 * B3(x1)=0.40 * 0.70=0.28
psis1(3)=0
delta2(1)=max[delta1(j)Aj1]B1(x2)=0.06*0.50=0.02800
psis2(1)=argmax[delta1(j)Aj1]=3
delta2(2)=max[delta1(j)Aj2]B2(x2)=0.08*0.60=0.05040
psis2(2)=argmax[delta1(j)Aj2]=3
delta2(3)=max[delta1(j)Aj3]B3(x2)=0.14*0.30=0.04200
psis2(3)=argmax[delta1(j)Aj3]=3
delta3(1)=max[delta2(j)Aj1]B1(x3)=0.02*0.50=0.00756
psis3(1)=argmax[delta2(j)Aj1]=2
delta3(2)=max[delta2(j)Aj2]B2(x3)=0.03*0.40=0.01008
psis3(2)=argmax[delta2(j)Aj2]=2
delta3(3)=max[delta2(j)Aj3]B3(x3)=0.02*0.70=0.01470
psis3(3)=argmax[delta2(j)Aj3]=3
[[0.1     0.028   0.00756][0.16    0.0504  0.01008][0.28    0.042   0.0147 ]]
[[0. 3. 2.][0. 3. 2.][0. 3. 3.]]
Y3=argmax[deltaT(i)]=3
Y2=psis3(Y3)=3
Y1=psis2(Y2)=3
最大概率的状态序列Y是:  [[3. 3. 3.]]

• 完整代码

5. PosTagging词性标注 实践

基于HMM的中文词性标注 POSTagging
