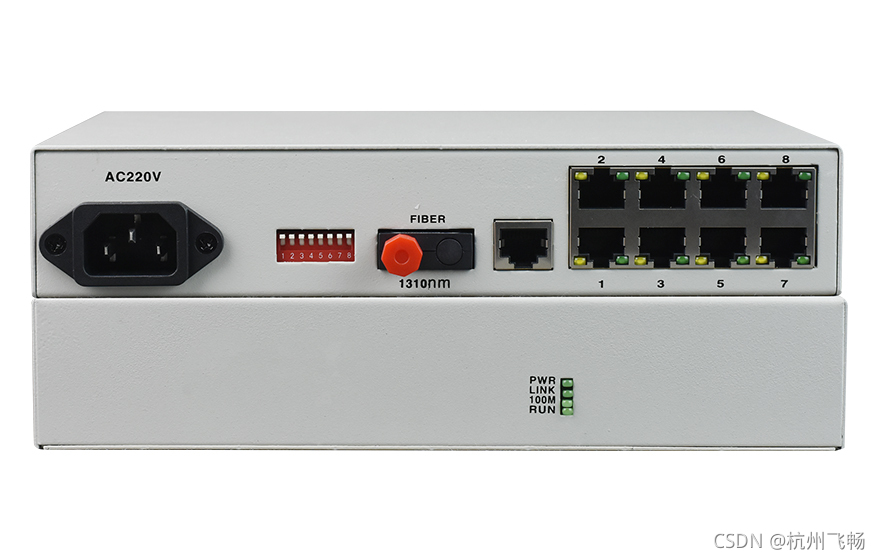

光纤收发器是一款高集成度的设备，最多可集成14台光纤收发器并进行统一供电，结构简单，便于管理和维护。光纤收发器包括百兆/千兆，单纤/双纤、单模/多模等多种规格。光纤收发器支持每台光纤收发器的热插拔操作，使用非常灵活。接下来我们就来聊聊光纤收发器结构介绍和故障解决。

光纤收发器采用成熟可靠的内置开关电源设计，能够支持长时间稳定工作；同时提供过压、过流保护，确保每一台光纤收发器都有安全稳定的电源收入。

一般情况下，光纤收发器有6个指示灯，它们显示了收发器的工作情况，根据LED所示，就能区分出收发器是不是工作正常和工作异常，从而能帮忙找出存在的问题。它们的效果和存在故障的判断如下所示：



光纤收发器指示灯

1. 半/全双工方式是不是错误？

有的收发器周围面有FDX开关：标明全双工；HDX开关：标明半双工。

2. 使用光功率计表面查看

光纤收发器或光模块在正常情况下的功率，多模2Km：-10db—18db之间;单模20公里：-8db—15db之间;单模60公里：-5db—12db之间。

3. 光缆、光纤跳线是不是已断？

（1）光纤连线通断查看：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是不是可见光？如有可见光则表明光纤跳线没有断。

（2）光缆通断查看：用激光手电、太阳光、发光体对着光缆接头或耦合器的一头照光；在另一头看是不是有光，如果有，则说明光缆没有断。

4. 检查光纤收发器或光模块的指示灯和双绞线端口指示灯是不是已亮

（1）如果收发器的光口（FX）指示灯不亮，先判断光纤链路是不是交叉连接？光纤跳线一头是平行办法接收，另一头是交叉办法连接。

（2）如A收发器的光口(FX)指示灯亮而B收发器的光口(FX)指示灯不亮，则缺点在A收发器端：一种或许是：A收发器(TX)光发送口已坏，由于B收发器的光口(RX)接收不到光信号;另一种或许是：A收发器(TX)光发送口的这条光纤链路有疑问(光缆或光纤跳线或许断了)。

（3）双绞线（TP）指示灯不亮，请判定双绞线连线是不是有错或连接有误？可以通过通断测试仪查看；

（4）有的收发器周围面有MPR开关：标明连接交换机的连接线是直通办法；DTE开关：连接交换机的连接线是交叉线；

（5）有的收发器有两个RJ45端口：（ToHUB）标明连接交换机的连通线是直通线；（ToNode）标明链接交换机的连接线时交叉线。

好了，以上就是关于光纤收发器结构介绍和故障解决的相关介绍，希望能对你有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。
