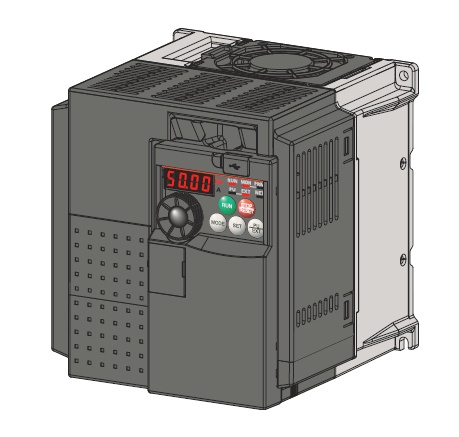

三菱变频器可以通过CC-LINK的接线进行控制（但需要另购买选件FR-A7NC，这选件是与变频器配套的通讯适配器，插在三菱变频器的选件插槽中），从而可以减少接线提高效率减少错误，接CC-LINK只需4根线就可以完全控制和监视变频器了。ps：这种选件也有好几种的。

接CC-LINK的好处有：1，变频器报警了可以从PLC中查看代码知道是什么报警。 2，接线少简单方便。 3，可以通过PLC进行复位和监视运行状态等。

下面来介绍如何接线：

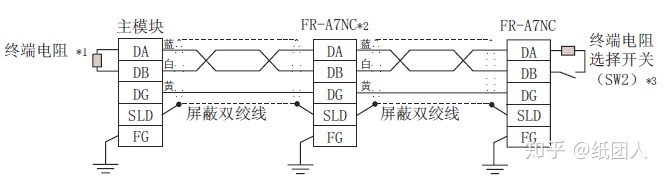

从CC-LINK通讯模块QJ61BT11N中接出4根CC-LINK的线到变频器，然后变频器端又串联到另一个变频器，首尾两端各接个110欧姆的电阻。

主模块QJ61BT11N，DA接DA，DB接DB，DG接DG，SLD接SLD，FG接地。

终端电阻选择开关是在选件FR-A7NC板上的

这块板子拨码开关SW1与SW3都是厂家设置开关，不需要设置，默认是全部off。SW2的话是设置使不使用板子内的终端电阻，和使用多大的电阻设置。比如我不外接110欧姆的电阻了，就可以在这板子上拨码为1，on与2，on就行了。

接好线了，要打开GX Works2进行设置参数：

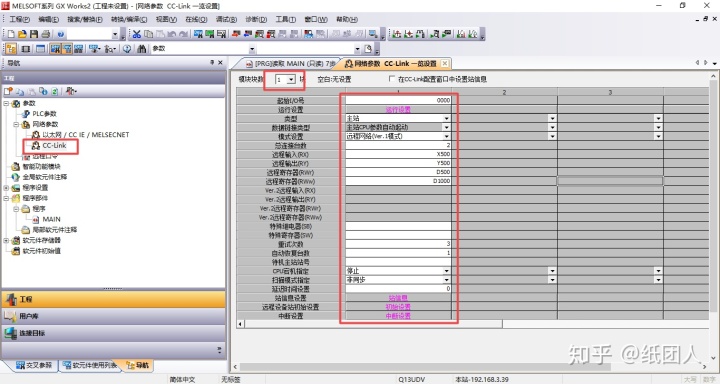

我这只有一个CC-LINK模块，安装的位置是第一个槽所以起始I/O是从00开始。设置为主站，连接总数是两个变频器，远程输入输出我从X500，Y500开始。远程读写寄存器我从D500，D1000开始。

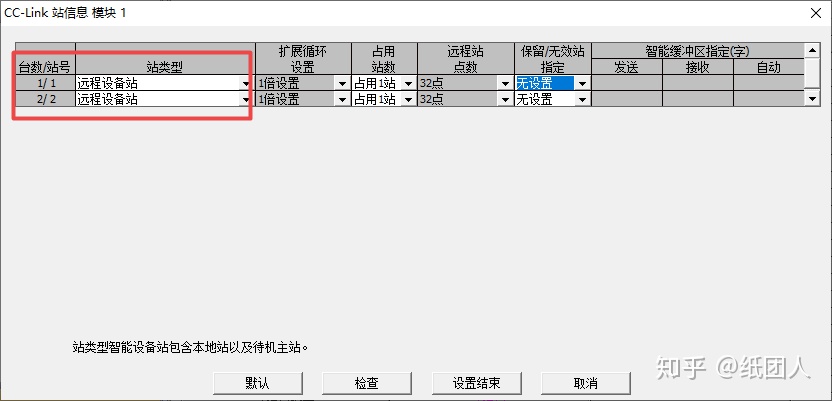

然后进行站信息设置：

把站类型设置为远程设备站，按设置结束。

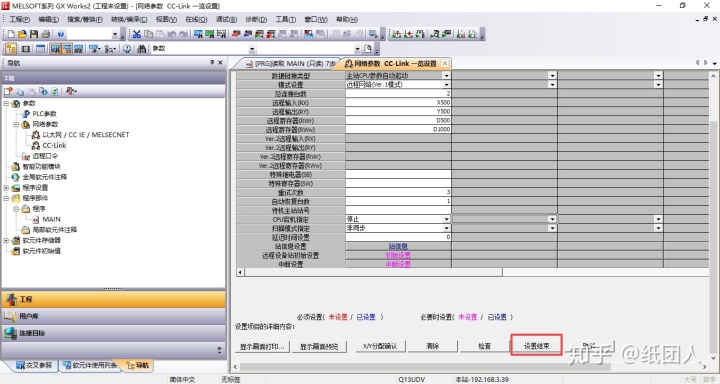

再按设置结束，GX Works2参数的设置就这样完了。

接下来还要进行变频器的设置，这样才能与PLC通讯上。

变频器需要设置的参数：

pr.77写入模式设置为2

pr.340通讯启动模式设置为10

pr.542站号设置为1（二号变频器设置为2）

pr.543波特率设置为2

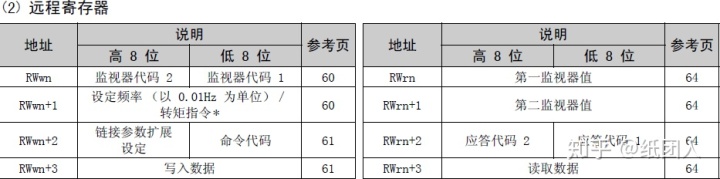

接下来再了解一下远程输入与输出和远程寄存器的读与写怎么使用。

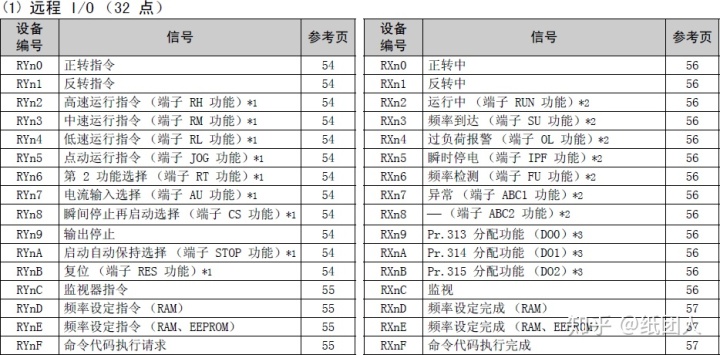

一个站是占用32点I/O与4个寄存器地址的。

如上面的I/O表，我们可以在GX Woks2中直接输出Y0与Y2，就可以看到站号1的变频器会高速运转起来了。如果要站号2运转就输出Y20与Y22也可以看到站号2高速运转了起来。

后面的还有，后续更新

参考文献：三菱通用变频器内置选件FR-A7NC使用手册
