【1】README

• 1.1） 本代码在于读取内存中多个 内存段的地址范围描述符结构体（ARDS），有多少个内存段可以用；
• 1.2） source code and images in the blog from orange’s implemention of a os
• 1.3） the comments towards code are built by myself , which proves to be a key point ,in my opinion.
• 1.4） for complete code , please visit https://github.com/pacosonTang/Orange-s-OS/blob/master/p75.asm
• Other）要知道，os 必须要知道内存的内容，以便进行内存管理。

---

【2】source code

• 2.1）得到内存数

  ; 得到内存数 begin mov    ebx, 0mov    di, _MemChkBuf ; _MemChkBuf: times  256 db  0, 缓冲区
  .loop:mov    eax, 0E820hmov    ecx, 20mov    edx, 0534D4150hint    15h ; 每次中断，都把内存数据(不同内存段的描述和大小) copy 到 缓冲区_MemChkBuf中，jc LABEL_MEM_CHK_FAIL ; jump if carry(CF=1), cf=0表示读取内存信息没有错误add    di, 20  ; es:di 指向一个地址范围描述符结构 ARDSinc    dword [_dwMCRNumber]; _dwMCRNumber: dd  0   ; Memory Check Resultcmp    ebx, 0  ; ebx 存储着下一个地址描述符所需要的后续值;jne    .loopjmp    LABEL_MEM_CHK_OK
  LABEL_MEM_CHK_FAIL:mov    dword [_dwMCRNumber], 0
  LABEL_MEM_CHK_OK:; 得到内存数 over


• 代码步骤

  • step1）每次中断，都把不同内存段的 地址范围描述符结构体 copy 到 缓冲区_MemChkBuf中（连续地址），而缓冲区有256Bytes，而结构体有20B，所以只能copy 12个 结构体；copy完后，以便进行数据分析；
  • step2）如果内存段的 ARDS 没有读取出错的话，那么就将 内存数变量_dwMCRNumber 自加1 ；

• Conclusion：（干货）
  每次中断，都把不同内存段的 地址范围描述符结构体 copy 到 缓冲区_MemChkBuf中，显然，整个内存是分为多个内存段的，然后内存段是由地址范围描述符结构体（ARDS）来描述的。

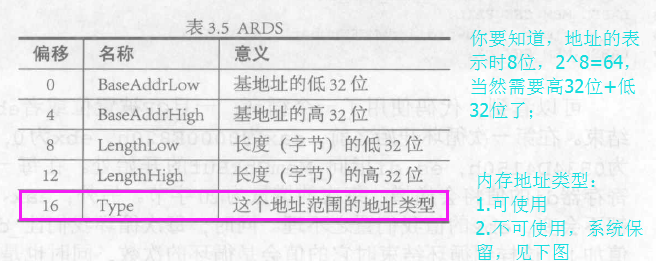

  （由图知：ARDS的size=20Bytes）


• 2.2）读取内存数据并显示

  ; call  DispMemSize; 由保护模式的 显示内存信息 跳转到这里
  DispMemSize:push   esipush   edipush   ecx
  ; _MemChkBuf: times 256 db  0
  ; MemChkBuf equ _MemChkBuf  - $$; $$ == LABEL_DATAmov    esi, MemChkBuf ; 他就是 存放内存描述符结构体 的 缓冲区，共256个字节，每个结构体=20字节，所以最多存放12个结构体
  ; _ARDStruct:    ; Address Range Descriptor Structure 地址范围描述符结构体
  ;   _dwBaseAddrLow:  dd 0 基地址低32位
  ;   _dwBaseAddrHigh:    dd  0 基地址高32位
  ;   _dwLengthLow:    dd 0 长度的低32位
  ;   _dwLengthHigh:   dd 0 长度的高32位
  ;   _dwType:     dd 0 这个地址范围的地址类型mov    ecx, [dwMCRNumber]; 外循环 for(int i=0;i<[MCRNumber];i++)//每次得到一个ARDS , line_113已经得到其内存数了，cur_line_328，
  .loop:    ;{ loop 的循环数 == ecx ，上行代码已经赋值mov    edx, 5    ;  内循环 for(int j=0;j<5;j++) //每次得到一个ARDS中的成员; ARDStruct  equ    _ARDStruct  - $$; dwBaseAddrLow	 equ	_dwBaseAddrLow	- $$
  ; dwBaseAddrHigh     equ    _dwBaseAddrHigh - $$; dwLengthLow	 equ	_dwLengthLow	- $$
  ; dwLengthHigh   equ    _dwLengthHigh   - $$; dwType	 equ	_dwType	 - $$mov    edi, ARDStruct    ;  {//依次显示BaseAddrLow,BaseAddrHigh,LengthLow,
  .1:   ;             LengthHigh,Typepush   dword [esi]   ; cur_line_343, line_318 mov  esi, MemChkBuf，offset=esi,esi += 4；; line_113在计算内存数时，已经将全部ARDS copy 到 缓冲区了call   DispInt   ; DispInt(MemChkBuf[j*4]); // 显示一个成员pop    eax       ; 将偏移地址 弹出到 eax; cur_line_347, line_340: mov   edi, ARDStructstosd    ; ARDStruct[j*4] = MemChkBuf[j*4]; eax copy到 edi 指向的目的地址(ARDStruct); 为什么要吧内存段描述符结构体从缓冲区copy到ARDS暂存呢？因为下面代码要用到变量：dwType + dwBaseAddrLow + dwLengthLowadd    esi, 4        ; cur_line_348, line_318 mov  esi, MemChkBuf (256个0的内存空间的偏移地址)dec    edx   ; edx == 总循环次数(5--)cmp    edx, 0        ;jnz    .1        ;  } 就这样循环下去吧，直到为0为止；call   DispReturn    ;  printf("\n");cmp    dword [dwType], 1 ;  if(Type == AddressRangeMemory)(该段内存可用的话) , 此刻的 dwType 是由line_349从缓冲区写入的,cur_line_357；jne    .2    ;  {    ;  如果该内存不可用的话，跳转到 .2;mov    eax, [dwBaseAddrLow]; 基地址的低32位add    eax, [dwLengthLow]  ; 长度的低32位cmp    eax, [dwMemSize]  ;    if(BaseAddrLow + LengthLow > MemSize-内存大小),MemSize初始化为0；求最大内存范围值jb .2        ; jb：无符号小于则跳转; _dwMemSize:    dd 0; dwMemSize  equ    _dwMemSize  - $$mov    [dwMemSize], eax  ;    MemSize = BaseAddrLow + LengthLow;
  .2:   ;  } ; Type==AddressRangeReserved (该段内存不可用的话)loop   .loop     ;};call   DispReturn    ;printf("\n");push   szRAMSize     ; _szRAMSize   db "RAM size:", 0 ;字符串以 0 结尾call   DispStr   ;printf("RAM size:");add    esp, 4    ;;push   dword [dwMemSize] ;call   DispInt   ;DispInt(MemSize);add    esp, 4    ;pop    ecxpop    edipop    esiret


  ---

• 代码步骤：（干货）
• step1）首先要知道，上一段代码已经算出了内存段（块）的个数 dwMCRNumber 和 吧 内存各个ARDS copy 到了缓冲区MemChkBuf中，我们这里的代码需要用这个个数 dwMCRNumber 和这个 存储有 各个 ARDS 数据的缓冲区MemChkBuf；
• step2）通过双循环，读取每个ARDS的各个成员的值并打印，外循环个数为内存段（块）个数，内循环个数=5（因为ARDS有5个成员）， 并将缓冲区中每个 ARDS 暂存在 ARDS结构中，以便下面代码取变量值；

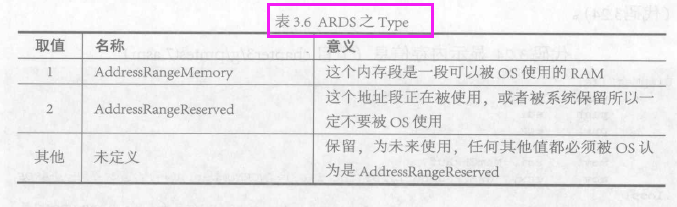

• step3）继续说循环，内循环结束后，比较dwType（内存块类型），判断该内存段是否可用，不可用，进入下一次外循环；若可用，继续判断dwBaseAddrLow（基地址的低32位） + dwLengthLow（长度的低32位） 是否大于最大内存地址dwMemSize， 总之dwMemSize 取 它们和的最大值；外循环ending
• step4）最后打印出 最大内存地址 dwMemSize；
