【README】

本文记录了窗口算子的触发器trigger和 evictor清理器；

trigger触发器：决定了一个窗口（由 window assigner 定义）何时可以被 window function 处理；
evictor清理器： evictor 可以在 trigger 触发后、调用窗口函数之前或之后从窗口中删除元素；

【1】触发器trigger

1）Trigger 接口提供了五个方法来响应不同的事件：

onElement() 方法在每个元素被加入窗口时调用。
onEventTime() 方法在注册的 event-time timer 触发时调用。
onProcessingTime() 方法在注册的 processing-time timer 触发时调用。
onMerge() 方法与有状态的 trigger 相关。该方法会在两个窗口合并时，将窗口对应 trigger 的状态进行合并，比如使用会话窗口时。
最后，clear() 方法处理在对应窗口被移除时所需的逻辑。

2）有两点需要注意：

前三个方法通过返回 TriggerResult 来决定 trigger 如何应对到达窗口的事件。应对方案有以下几种：
- CONTINUE: 什么也不做
- FIRE: 触发计算
- PURGE: 清空窗口内的元素
- FIRE_AND_PURGE: 触发计算，计算结束后清空窗口内的元素
上面的任意方法都可以用来注册 processing-time 或 event-time timer。

3）触发（Fire）与清除（Purge）
当 trigger 认定一个窗口可以被计算时，它就会触发，也就是返回 FIRE 或 FIRE_AND_PURGE。

【1.1】触发器代码

1）以滑动计数窗口为例

DataStream<Tuple2<String, BigDecimal>> windowAggStream = sensorStream.keyBy(SensorReadingWindow::getId)// 按照id 分组.countWindow(5, 2) // 滑动计数窗口

countWindow() 如下：

public WindowedStream<T, KEY, GlobalWindow> countWindow(long size, long slide) {return this.window(GlobalWindows.create()).evictor(CountEvictor.of(size)).trigger(CountTrigger.of(slide));}

CountTrigger.of() 就是返回计数触发器；

public static <W extends Window> CountTrigger<W> of(long maxCount) {return new CountTrigger(maxCount);}

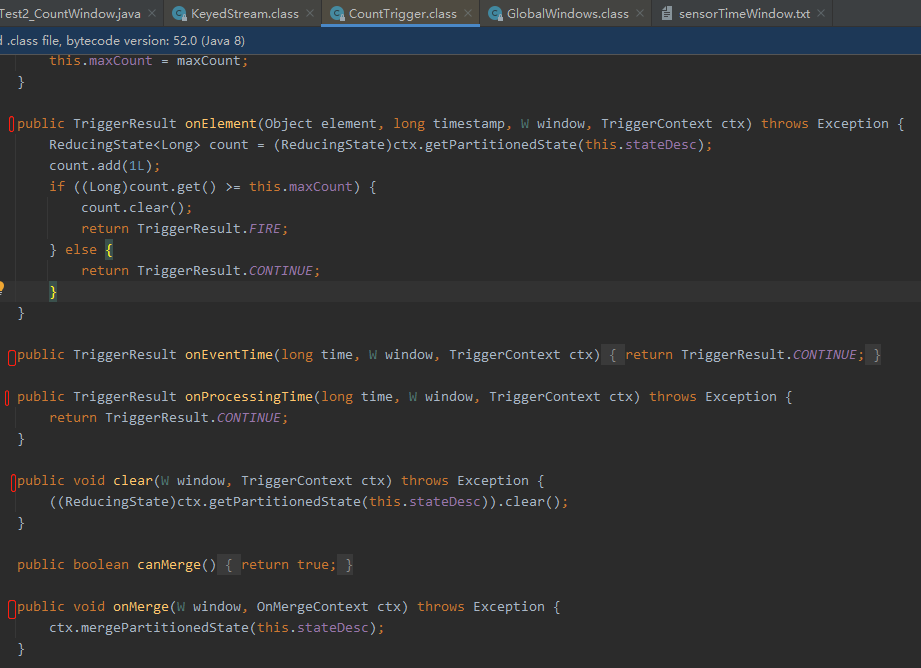

其中 maxCount等于滑动步长2，CountTrigger计数触发器定义如下：

对于 onElement方法，当计数值大于 maxCount时，则触发生成新窗口；而maxCount等于滑动步长2 ；具体代码如下：

public TriggerResult onElement(Object element, long timestamp, W window, TriggerContext ctx) throws Exception {ReducingState<Long> count = (ReducingState)ctx.getPartitionedState(this.stateDesc);count.add(1L);if ((Long)count.get() >= this.maxCount) {count.clear();return TriggerResult.FIRE;} else {return TriggerResult.CONTINUE;}}

即，对于 7个元素的流，会在第2 ， 4， 6 个元素生成新窗口；因为滑动步长为2；

【2】清理器 evictor

1）定义：Evictor 可以在 trigger 触发后、调用窗口函数之前或之后从窗口中删除元素。

2）Evictor 接口提供了两个方法实现此功能：

evictBefore() 包含在调用窗口函数前的逻辑，而 evictAfter() 包含在窗口函数调用之后的逻辑。在调用窗口函数之前被移除的元素不会被窗口函数计算。

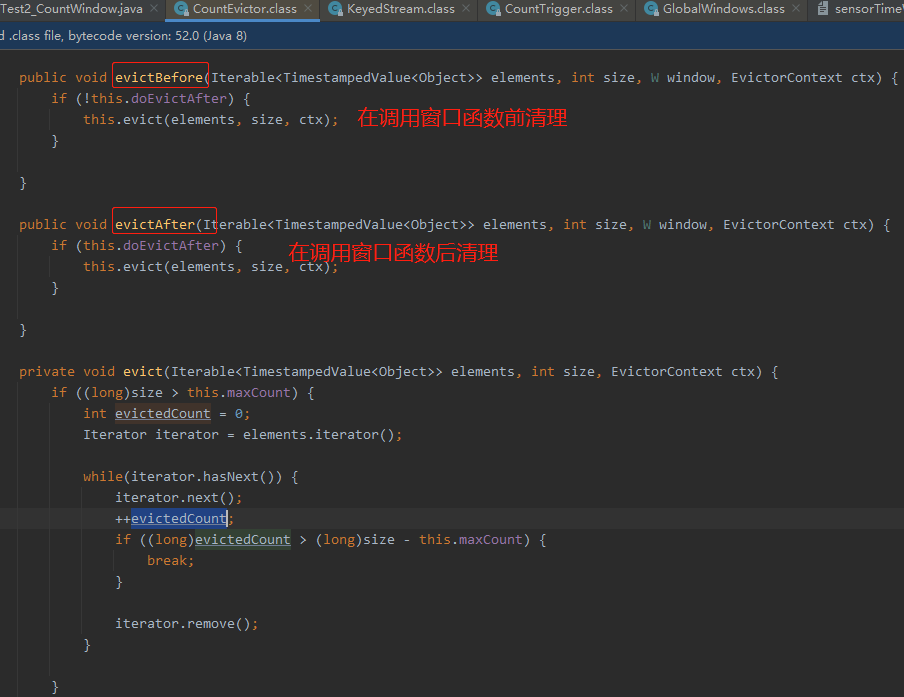

（图1 CountEvictor类定义）

3）清理器分类

Flink 内置有三个 evictor：

CountEvictor: 仅记录用户指定数量的元素，一旦窗口中的元素超过这个数量，多余的元素会从窗口缓存的开头移除；
DeltaEvictor: 接收 DeltaFunction 和 threshold 参数，计算最后一个元素与窗口缓存中所有元素的差值，并移除差值大于或等于 threshold 的元素。
TimeEvictor: 接收 interval 参数，以毫秒表示。它会找到窗口中元素的最大 timestamp max_ts 并移除比 max_ts - interval 小的所有元素。

【2.1】代码示例

对于 countWindow 计数窗口方法，其使用了 Evictor，如下：

public WindowedStream<T, KEY, GlobalWindow> countWindow(long size, long slide) {return this.window(GlobalWindows.create()).evictor(CountEvictor.of(size)).trigger(CountTrigger.of(slide));}

CountEvictor 定义见图1；其长度为窗口大小；

【3】滑动计数窗口代码

1）滑动计数窗口参数

窗口大小：5；
滑动步长：2，即生成新窗口频率，每2条数据就会生成一个新窗口；

2）代码

/*** @Description 滑动计数窗口算子* @author xiao tang* @version 1.0.0* @createTime 2022年04月17日*/
public class WindowTest2_CountWindow {public static void main(String[] args) throws Exception {// 创建执行环境StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();env.setParallelism(1);// 从socket读取数据DataStream<String> fileStream = env.readTextFile("D:\\workbench_idea\\diydata\\flinkdemo2\\src\\main\\resources\\sensorTimeWindow.txt");// 转换为 SensorReader pojo类型DataStream<SensorReadingWindow> sensorStream = fileStream.map(x -> {String[] arr = x.split(",");return new SensorReadingWindow(arr[0], arr[1], new BigDecimal(arr[2]));});// 滑动计数窗口，进行增量聚合来计算温度均值（采用 Tuple2 ）DataStream<Tuple2<String, BigDecimal>> windowAggStream = sensorStream.keyBy(SensorReadingWindow::getId)// 按照id 分组.countWindow(5, 2) // 滑动计数窗口.aggregate(new AggregateFunction<SensorReadingWindow, Tuple3<String, BigDecimal, Integer>, Tuple2<String, BigDecimal>>() {@Overridepublic Tuple3<String, BigDecimal, Integer> createAccumulator() {return new Tuple3<>("", BigDecimal.ZERO, 0); // 初始值}@Overridepublic Tuple3<String, BigDecimal, Integer> add(SensorReadingWindow sensorReading, Tuple3<String, BigDecimal, Integer> accumulator) {return new Tuple3<>(sensorReading.getId(), sensorReading.getTemperature().add(accumulator.f1).setScale(2,BigDecimal.ROUND_HALF_UP), accumulator.f2+1);}@Overridepublic Tuple2<String, BigDecimal> getResult(Tuple3<String, BigDecimal, Integer> accumulator) {return new Tuple2<>(accumulator.f0, accumulator.f1.divide(new BigDecimal(accumulator.f2)).setScale(2,BigDecimal.ROUND_HALF_UP));}@Overridepublic Tuple3<String, BigDecimal, Integer> merge(Tuple3<String, BigDecimal, Integer> a, Tuple3<String, BigDecimal, Integer> b) {return new Tuple3<String, BigDecimal, Integer>(a.f0, a.f1.add(b.f1), a.f2 + b.f2);}});// 打印windowAggStream.print("slideCountWindowAggStream");// 执行env.execute("slideCountWindowAggStreamJob");}
}

sensor文本：

sensor1,2022-04-17 22:07:01,36.1
sensor2,2022-04-17 22:07:02,36.2
sensor1,2022-04-17 22:07:03,36.3
sensor2,2022-04-17 22:07:04,36.4
sensor1,2022-04-17 22:07:05,36.5
sensor1,2022-04-17 22:07:06,36.6
sensor1,2022-04-17 22:07:07,36.7

打印结果：

slideCountWindowAggStream> (sensor1,36.20)
slideCountWindowAggStream> (sensor2,36.30)
slideCountWindowAggStream> (sensor1,36.38)

3）分析：

sensor1 的温度是 36.1、 36.3、 36.5、 36.6、 36.7 ；

sensor2 的温度是 36.2、36.4 ；

所以 sensor2 的温度均值是 36.3 ，打印结果没有问题；

对于 sensor1 的温度均值，又每2个生成一个新窗口，则第1个窗口的均值是数据 36.1 和 36.3 的均值；

第2个窗口的均值是数据{36.1 36.3 36.5 36.6 } 4个数据的均值（四舍五入）；

【4】滑动计数窗口代码变体

把sensor文本修改为：（多了一条数据，第8条数据）

sensor1,2022-04-17 22:07:01,36.1
sensor2,2022-04-17 22:07:02,36.2
sensor1,2022-04-17 22:07:03,36.3
sensor2,2022-04-17 22:07:04,36.4
sensor1,2022-04-17 22:07:05,36.5
sensor1,2022-04-17 22:07:06,36.6
sensor1,2022-04-17 22:07:07,36.7
sensor1,2022-04-17 22:07:07,36.7

打印结果为：

slideCountWindowAggStream> (sensor1,36.20)
slideCountWindowAggStream> (sensor2,36.30)
slideCountWindowAggStream> (sensor1,36.38)
slideCountWindowAggStream> (sensor1,36.56)

分析【4】与【3】的源代码相同，但输入数据sensor和打印结果不同，原因如下：

【4】有8条数据：按照key分组如下：

sensor1 的温度是 36.1、 36.3、 36.5、 36.6、 36.7 、36.7；
sensor2 的温度是 36.2、36.4 ；

sensor2的数据没变，下文只讨论 sensor1的数据；又每2个生成一个新窗口，则窗口列表如下：

第1个窗口的均值是数据 36.1 和 36.3 的均值 36.2；
第2个窗口的均值是数据 36.1 ，36.3，36.5, 36.6 的均值 36.375的四舍五入值 36.38；
第3个窗口的均值是数据 36.3，36.5, 36.6 ， 36.7, 36.7 的均值 36.56 的四舍五入值 36.56；（注意，第3个窗口的数据项不是 36.1, 36.3，36.5, 36.6 ， 36.7, 36.7，因为窗口大小为5，包不下6个数字）
