本文的概念来自深入浅出设计模式一书

项目需求

有两个饭店合并了, 它们各自有自己的菜单. 饭店合并之后要保留这两份菜单.

这两个菜单是这样的:

菜单项MenuItem的代码是这样的:

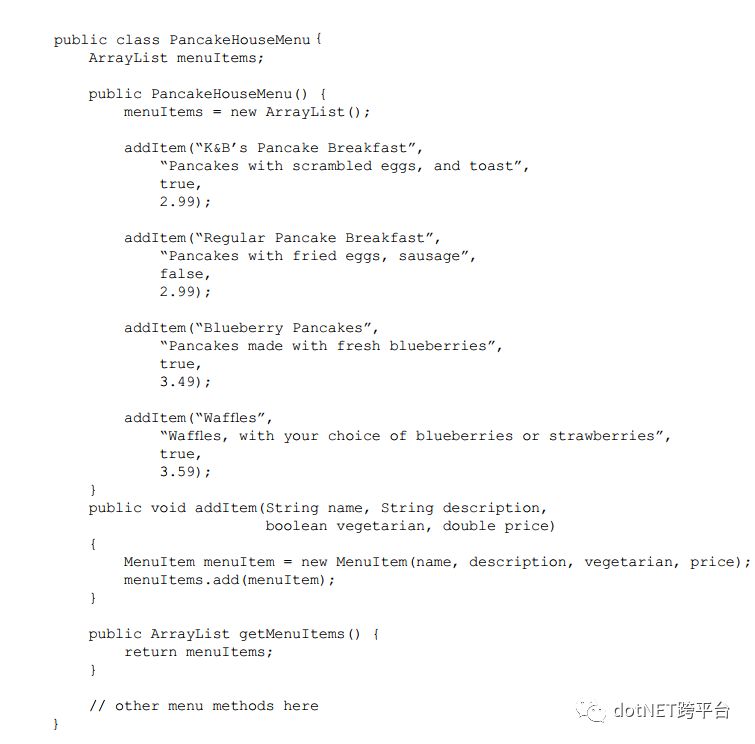

最初我们是这样设计的, 这是第一份菜单:

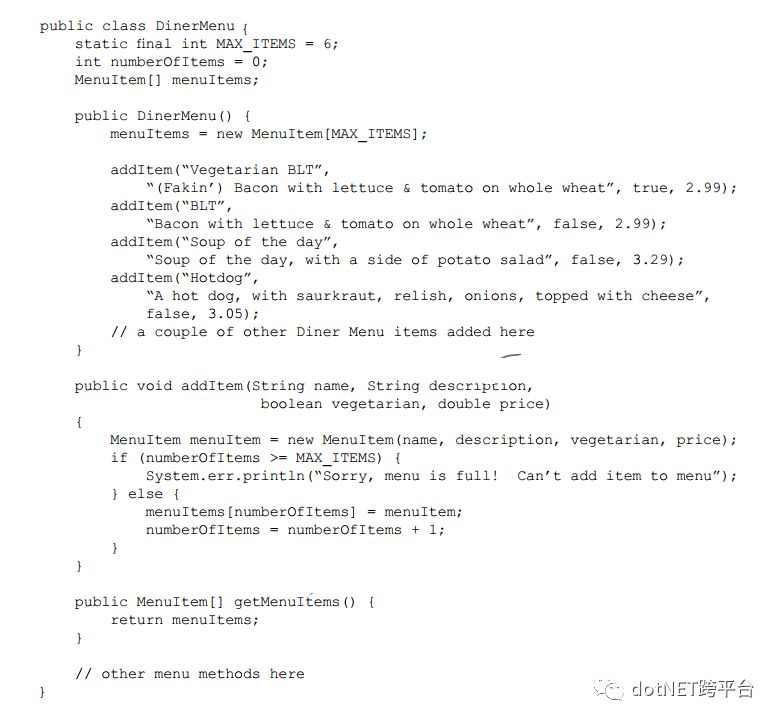

这是第2份菜单:

同时有两个菜单存在的问题

问题就是多个菜单把事情变复杂了. 例如: 如果一个服务员需要使用两份菜单的话, 那么她就无法很快的告诉客户有哪些菜是适合素食主义者的了.

服务员还有可能有这些需求:

打印菜单, 打印早餐菜单, 打印午餐菜单, 打印素食菜单, 判断某个菜是否是素食的.

首先我们尝试一下如何实现打印菜单:

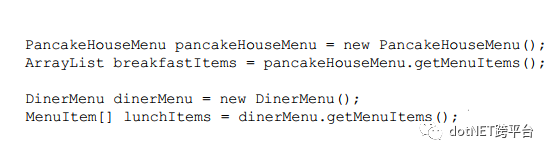

1. 调用两个菜单上面的getMenuItem()方法来获取各自的菜单项, 由于它们的菜单不同, 所以需要写两段代码:

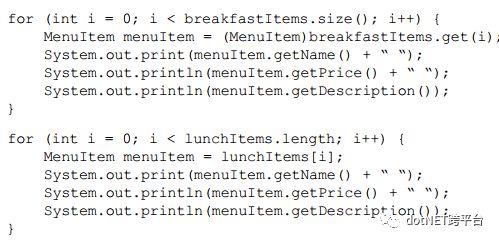

2. 打印两个菜单的菜单项, 同样也是两套代码:

3. 如果还有一份菜单, 那么就需要写三套代码....

现在就很麻烦了.

怎么解决这个问题

 如果能找到一种方式让这两个菜单同时实现一个接口就好了. 我们已经知道, 要把变化的部分封装起来.

什么是变化的部分? 由于不同对象集合引起的遍历操作.

那我们试试;

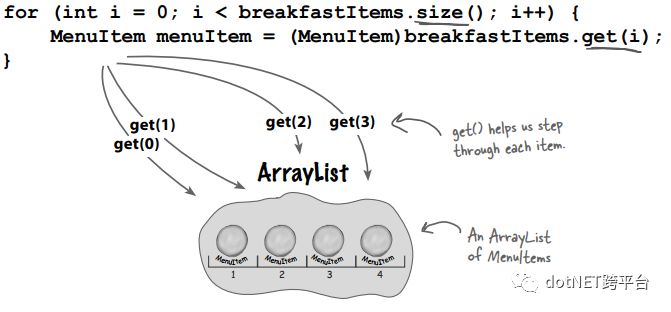

1. 想要遍历早餐项, 我们使用ArrayList的size()和get()方法:

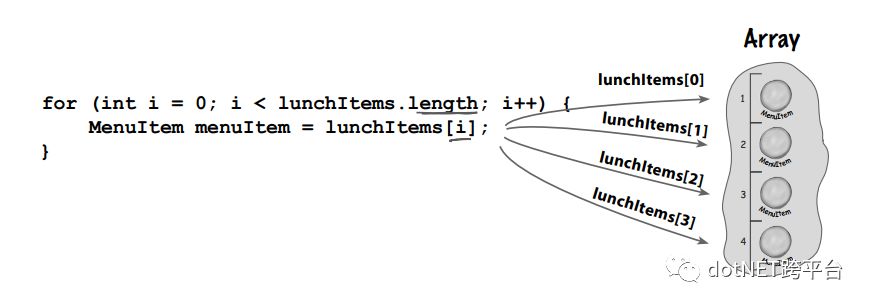

2. 想要遍历午餐项, 我们需要使用Array的length成员变量以及通过索引访问数组:

3. 如果我们创建一个对象, 把它叫做迭代器, 让它来封装我们遍历集合的方式怎么样?

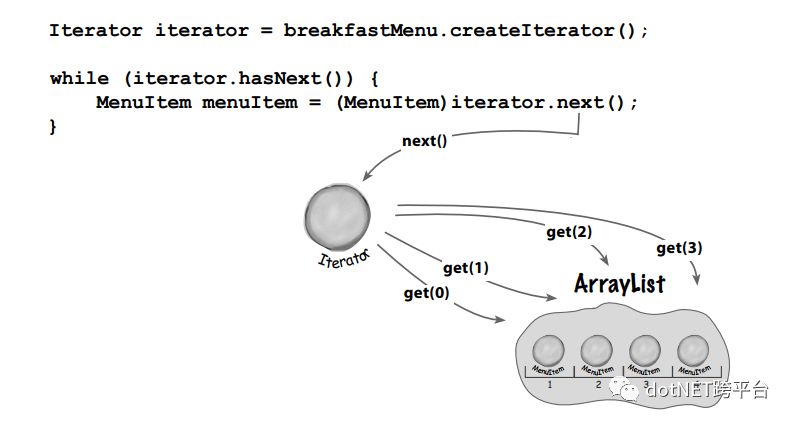

这里, 我们需要早餐菜单创建一个迭代器, 如果还有剩余的菜单项没有遍历完, 就获取下一个菜单项.

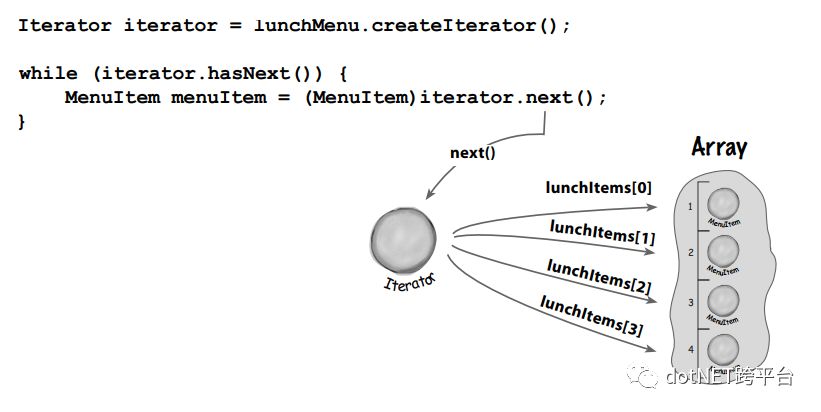

4. 让我们在Array上试试:

初识迭代器模式

首先你需要知道这种模式依赖于一个迭代器接口. 例如这个:

hasNext()方法告诉我们集合中是否还有剩余的条目没有遍历到.

next()方法返回下一个条目.

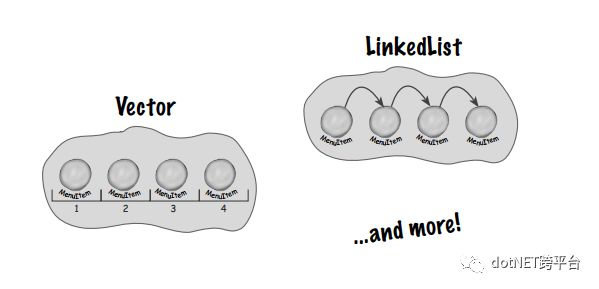

有了这个接口, 我们可以在任何一种集合上实现该接口.:

修改代码

定义迭代器接口:

然后再DinerMenu上实现迭代器接口:

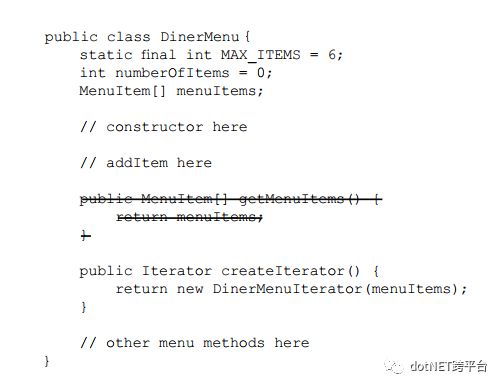

然后使用迭代器来修改DinerMenu菜单:

注意: 不要直接返回集合, 因为这样会暴露内部实现.

createIterator()方法返回的是迭代器的接口, 客户并不需要知道DinerMenu是如何维护菜单项的, 也不需要DinerMenu的迭代器是如何实现的. 它只是用迭代器来遍历菜单里面的条目.

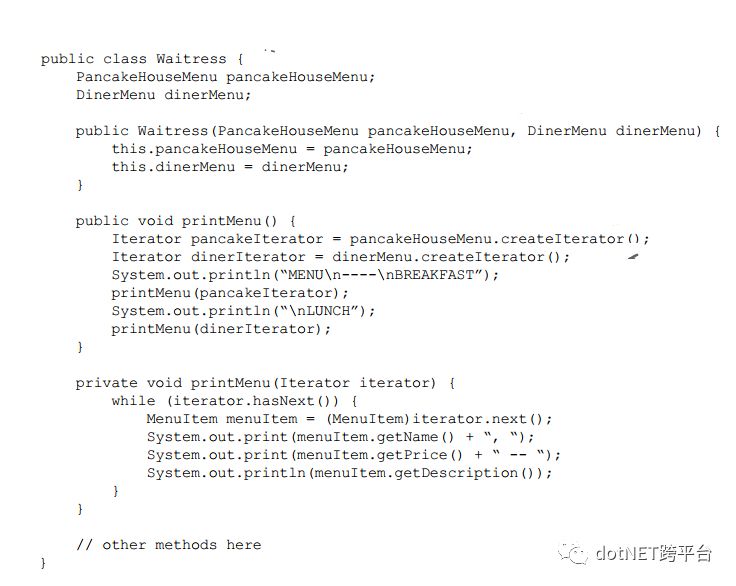

最后服务员的代码如下:

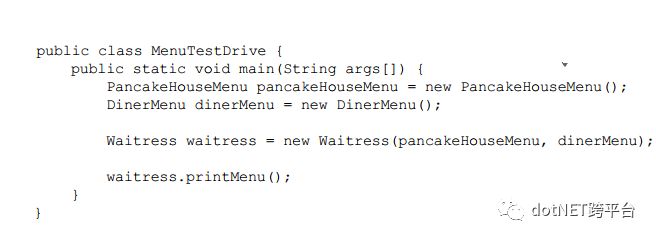

测试代码:

我们做了哪些修改?

我们只是为菜单添加了createIterator()方法.

而现在, 菜单的实现被封装了, 服务员不知道菜单是如何保存菜单项的.

我们所需要的只是一个循环, 它可以多态的处理实现了迭代器接口的集合.

而服务员使用的是迭代器接口.

现在呢, 菜单还没有共同的接口, 这意味着服务员仍然被绑定在两个具体的菜单类上, 一会我们再说这个.

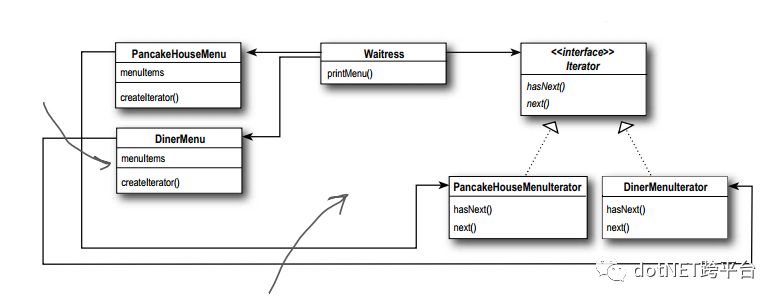

当前的设计图

目前就是两个菜单实现了同一套方法, 但是还没有实现同一个接口.

使用C#, .NET Core控制台项目进行实现

菜单项 MenuItem:

namespace IteratorPattern.Menus

{

    public class MenuItem

    {

        public string Name { get; }

        public string Description { get; }

        public bool Vegetarian { get; }

        public double Price { get; }

        public MenuItem(string name, string description, bool vegetarian, double price)

        {

            Name = name;

            Description = description;

            Vegetarian = vegetarian;

            Price = price;

        }

    }

}

迭代器接口 IMyIterator:

namespace IteratorPattern.Abstractions

{

    public interface IMyIterator

    {

        bool HasNext();

        object Next();

    }

}

两个菜单迭代器:

using IteratorPattern.Abstractions;

using IteratorPattern.Menus;

namespace IteratorPattern.MenuIterators

{

    public class MyDinerMenuIterator: IMyIterator

    {

        private readonly MenuItem[] _menuItems;

        private int _position;

        public MyDinerMenuIterator(MenuItem[] menuItems)

        {

            _menuItems = menuItems;

        }

        public bool HasNext()

        {

            if (_position >= _menuItems.Length || _menuItems[_position] == null)

            {

                return false;

            }

            return true;

        }

        public object Next()

        {

            var menuItem = _menuItems[_position];

            _position++;

            return menuItem;

        }

    }

}

using System.Collections;

using IteratorPattern.Abstractions;

namespace IteratorPattern.MenuIterators

{

    public class MyPancakeHouseMenuIterator:IMyIterator

    {

        private readonly ArrayList _menuItems;

        private int _position;

        public MyPancakeHouseMenuIterator(ArrayList menuItems)

        {

            _menuItems = menuItems;

        }

        public bool HasNext()

        {

            if (_position >= _menuItems.Count || _menuItems[_position] == null)

            {

                return false;

            }

            _position++;

            return true;

        }

        public object Next()

        {

            var menuItem = _menuItems[_position];

            _position++;

            return menuItem;

        }

    }

}

两个菜单:

using System;

using System.Collections.Generic;

using System.Text;

using IteratorPattern.Abstractions;

using IteratorPattern.MenuIterators;

namespace IteratorPattern.Menus

{

    public class MyDinerMenu

    {

        private const int MaxItems = 6;

        private int _numberOfItems = 0;

        private MenuItem[] MenuItems { get; }

        public MyDinerMenu()

        {

            MenuItems = new MenuItem[MaxItems];

            AddItem("Vegetarian BLT", "(Fakin’) Bacon with lettuce & tomato on whole wheat", true, 2.99);

            AddItem("BLT", "Bacon with lettuce & tomato on whole wheat", false, 2.99);

            AddItem("Soup of the day", "Soup of the day, with a side of potato salad", false, 3.29);

            AddItem("Hotdog", "A hot dog, with saurkraut, relish, onions, topped with cheese", false, 3.05);

        }

        public void AddItem(string name, string description, bool vegetarian, double price)

        {

            var menuItem = new MenuItem(name, description, vegetarian, price);

            if (_numberOfItems >= MaxItems)

            {

                Console.WriteLine("Sorry, menu is full! Can't add item to menu");

            }

            else

            {

                MenuItems[_numberOfItems] = menuItem;

                _numberOfItems++;

            }

        }

        public IMyIterator CreateIterator()

        {

            return new MyDinerMenuIterator(MenuItems);

        }

    }

}

using System.Collections;

using IteratorPattern.Abstractions;

using IteratorPattern.MenuIterators;

namespace IteratorPattern.Menus

{

    public class MyPancakeHouseMenu

    {

        public ArrayList MenuItems { get; }

        public MyPancakeHouseMenu()

        {

            MenuItems = new ArrayList();

            AddItem("K&B’s Pancake Breakfast", "Pancakes with scrambled eggs, and toast", true, 2.99);

            AddItem("Regular Pancake Breakfast", "Pancakes with fried eggs, sausage", false, 2.99);

            AddItem("Blueberry Pancakes", "Pancakes made with fresh blueberries", true, 3.49);

            AddItem("Waffles", "Waffles, with your choice of blueberries or strawberries", true, 3.59);

        }

        public void AddItem(string name, string description, bool vegetarian, double price)

        {

            var menuItem = new MenuItem(name, description, vegetarian, price);

            MenuItems.Add(menuItem);

        }

        public IMyIterator CreateIterator()

        {

            return new MyPancakeHouseMenuIterator(MenuItems);

        }

    }

}

服务员 Waitress:

using System;

using IteratorPattern.Abstractions;

using IteratorPattern.Menus;

namespace IteratorPattern.Waitresses

{

    public class MyWaitress

    {

        private readonly MyPancakeHouseMenu _pancakeHouseMenu;

        private readonly MyDinerMenu _dinerMenu;

        public MyWaitress(MyPancakeHouseMenu pancakeHouseMenu, MyDinerMenu dinerMenu)

        {

            _pancakeHouseMenu = pancakeHouseMenu;

            _dinerMenu = dinerMenu;

        }

        public void PrintMenu()

        {

            var pancakeIterator = _pancakeHouseMenu.CreateIterator();

            var dinerIterator = _dinerMenu.CreateIterator();

            Console.WriteLine("MENU\n--------------\nBREAKFIRST");

            PrintMenu(pancakeIterator);

            Console.WriteLine("\nLUNCH");

            PrintMenu(dinerIterator);

        }

        private void PrintMenu(IMyIterator iterator)

        {

            while (iterator.HasNext())

            {

                var menuItem = iterator.Next() as MenuItem;

                Console.Write($"{menuItem?.Name}, ");

                Console.Write($"{menuItem?.Price} -- ");

                Console.WriteLine($"{menuItem?.Description}");

            }

        }

    }

}

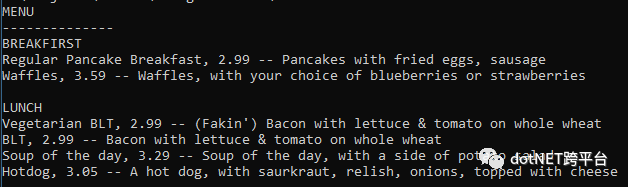

测试:

static void MenuTestDriveUsingMyIterator()

        {

            var pancakeHouseMenu = new MyPancakeHouseMenu();

            var dinerMenu = new MyDinerMenu();

            var waitress = new MyWaitress(pancakeHouseMenu, dinerMenu);

            waitress.PrintMenu();

        }

做一些改进

 Java里面内置了Iterator接口, 我们刚才是手写了一个Iterator迭代器接口. Java内置的定义如下:

注意里面这个remove()方法, 我们可能不需要它.

remove()方法是可选实现的, 如果你不想让集合有此功能的话, 就应该抛出NotSupportedException(C#的).

使用java内置的Iterator来实现

由于PancakeHouseMenu使用的是ArrayList, 而ArrayList已经实现了该接口, 那么:这样简单改一下就可以:

针对DinerMe菜单, 还是需要手动实现的:

最后别忘了给菜单规定一个统一的接口:

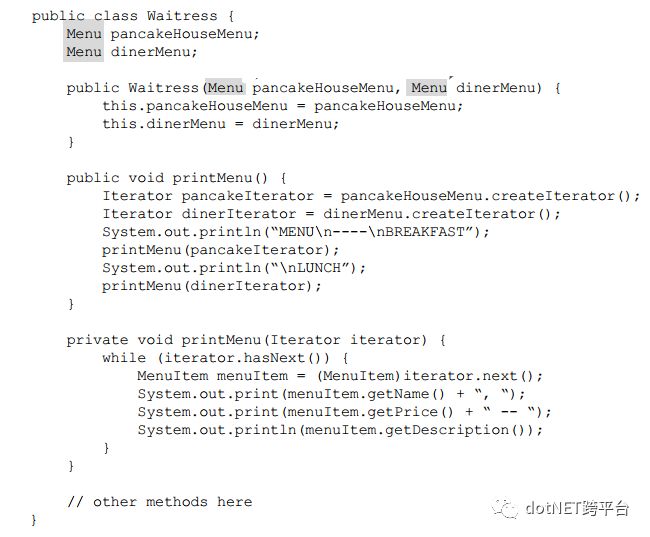

服务员Waitress类里面也使用Menu来代替具体的菜单, 这样也减少了服务员对具体类的依赖(针对接口编程, 而不是具体的实现):

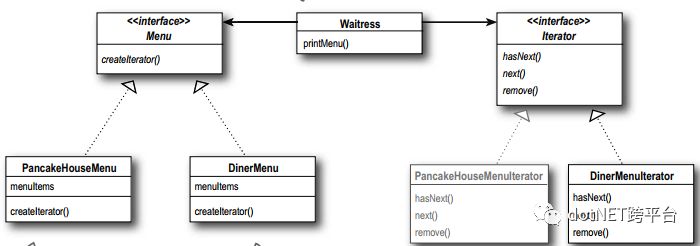

最后看下改进后的设计类图:

迭代器模式定义

迭代器模式提供了一种访问聚合对象(例如集合)元素的方式, 而且又不暴露该对象的内部表示.

迭代器模式负责遍历该对象的元素, 该项工作由迭代器负责而不是由聚合对象(集合)负责.

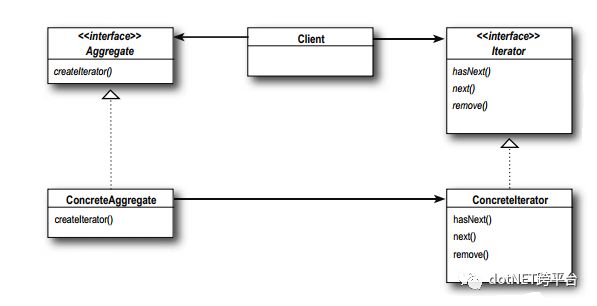

类图:

其它问题

• 迭代器分内部迭代器和外部迭代器, 我们上面实现的是外部迭代器. 也就是说客户控制着迭代, 它通过调用next()方法来获取下个元素. 而内部迭代器由迭代器本身自己控制迭代, 这种情况下, 你需要告诉迭代器遍历的时候需要做哪些动作, 所以你得找到一种方式把操作传递进去. 内部迭代器还是不如外部的灵活, 但是也许使用起来会简单一些?

• 迭代器意味着无序. 它所遍历的集合的顺序是根据集合来定的, 也有可能会遍历出来的元素值会重复.

单一职责设计原则

一个类应该只有一个变化发生的原因.

写代码的时候这个原则很容易被忽略掉, 只能通过多检查设计来避免违反原则.

所谓的高内聚, 就是只这个类是围绕一套关连的函数而设计的.

而低内聚就是只这个类是围绕一些不相关的函数而设计的.

遵循该原则的类通常是高内聚的, 并且可维护性要比那些多重职责或低内聚的类好.

需求变更

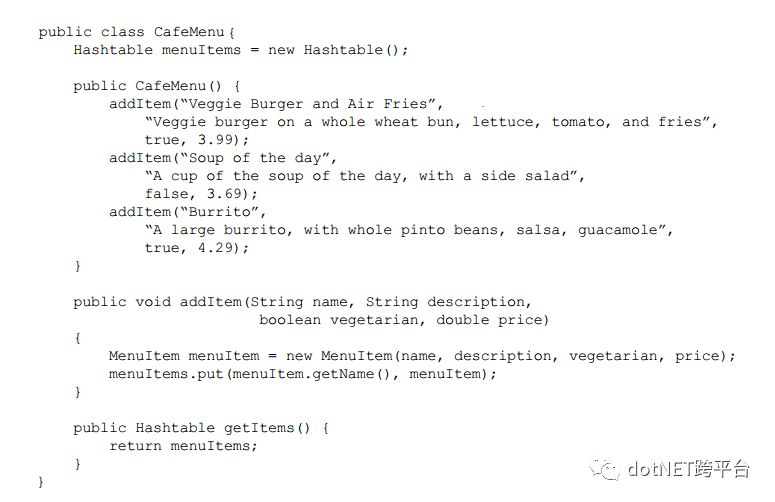

还需要添加另一份菜单:

这个菜单使用的是HashTable.

首先修改该菜单, 让它实现Menu接口:

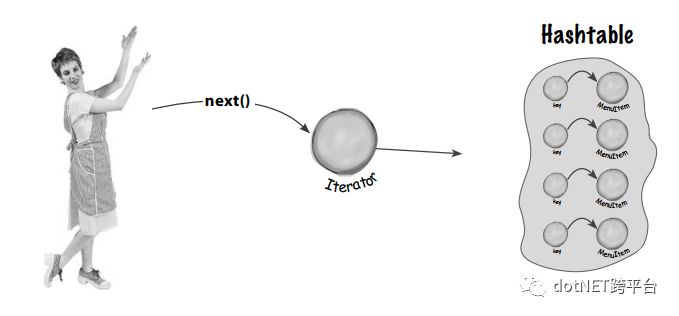

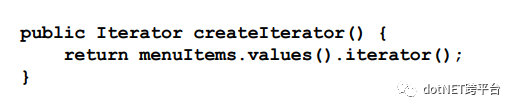

注意看HashTable的不同之处:

首先通过values()方法获取HashTable的集合对象, 这个对象正好实现了Iterator接口, 直接调用iterator()方法即可.

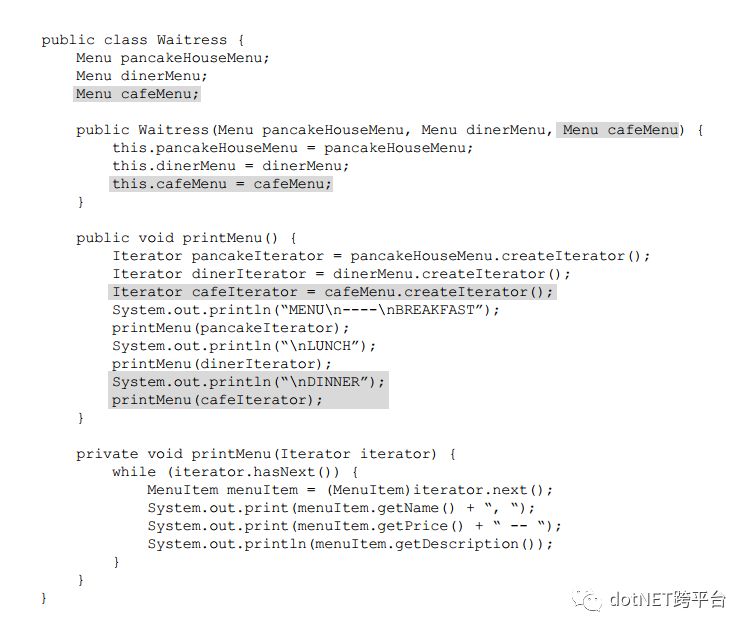

最后修改服务员类:

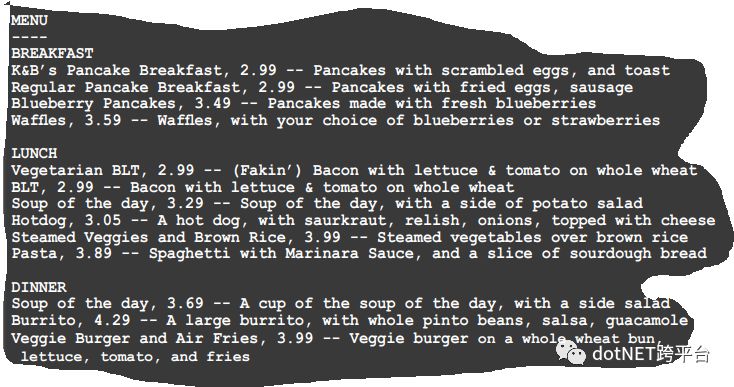

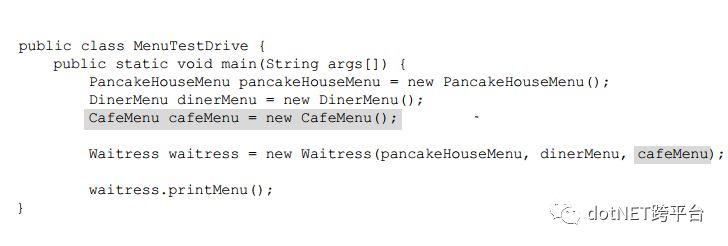

测试:

 到目前我们做了什么

 我们给了服务员一种简单的方式来遍历菜单项, 不同的菜单实现了同一个迭代器接口, 服务员不需要知道菜单项的实现方法.

 我们把服务员和菜单的实现解耦了



而且使服务员可以扩展:

还有个问题

现在有三个菜单, 每次再添加一个菜单的时候, 你都得相应的添加一套代码, 这违反了"对修改关闭, 对扩展开放原则".

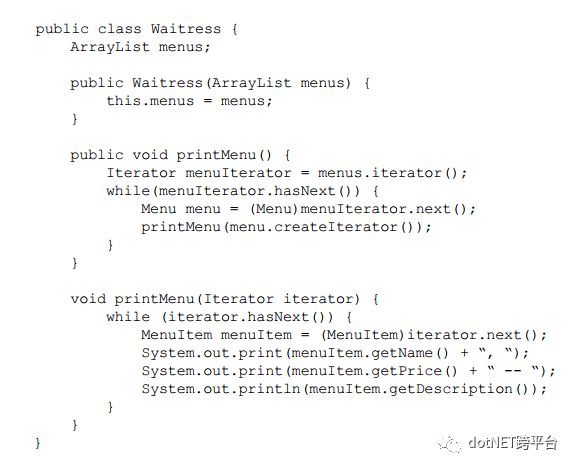

那我们把这些菜单放到可迭代的集合即可:

C#, .NET Core控制台项目实现

菜单接口:

using System.Collections;

namespace IteratorPattern.Abstractions

{

    public interface IMenu

    {

        IEnumerator CreateIEnumerator();

    }

}

三个菜单:

using System;

using System.Collections;

using IteratorPattern.Abstractions;

using IteratorPattern.MenuIterators;

namespace IteratorPattern.Menus

{

    public class DinerMenu: IMenu

    {

        private const int MaxItems = 6;

        private int _numberOfItems = 0;

        private MenuItem[] MenuItems { get; }

        public DinerMenu()

        {

            MenuItems = new MenuItem[MaxItems];

            AddItem("Vegetarian BLT", "(Fakin’) Bacon with lettuce & tomato on whole wheat", true, 2.99);

            AddItem("BLT", "Bacon with lettuce & tomato on whole wheat", false, 2.99);

            AddItem("Soup of the day", "Soup of the day, with a side of potato salad", false, 3.29);

            AddItem("Hotdog", "A hot dog, with saurkraut, relish, onions, topped with cheese", false, 3.05);

        }

        public void AddItem(string name, string description, bool vegetarian, double price)

        {

            var menuItem = new MenuItem(name, description, vegetarian, price);

            if (_numberOfItems >= MaxItems)

            {

                Console.WriteLine("Sorry, menu is full! Can't add item to menu");

            }

            else

            {

                MenuItems[_numberOfItems] = menuItem;

                _numberOfItems++;

            }

        }

        public IEnumerator CreateIEnumerator()

        {

            return new DinerMenuIterator(MenuItems);

        }

    }

}

using System.Collections;

using IteratorPattern.Abstractions;

using IteratorPattern.MenuIterators;

namespace IteratorPattern.Menus

{

    public class PancakeHouseMenu: IMenu

    {

        public ArrayList MenuItems { get; }

        public PancakeHouseMenu()

        {

            MenuItems = new ArrayList();

            AddItem("K&B’s Pancake Breakfast", "Pancakes with scrambled eggs, and toast", true, 2.99);

            AddItem("Regular Pancake Breakfast", "Pancakes with fried eggs, sausage", false, 2.99);

            AddItem("Blueberry Pancakes", "Pancakes made with fresh blueberries", true, 3.49);

            AddItem("Waffles", "Waffles, with your choice of blueberries or strawberries", true, 3.59);

        }

        public void AddItem(string name, string description, bool vegetarian, double price)

        {

            var menuItem = new MenuItem(name, description, vegetarian, price);

            MenuItems.Add(menuItem);

        }

        public IEnumerator CreateIEnumerator()

        {

            return new PancakeHouseMenuIterator(MenuItems);

        }

    }

}

using System.Collections;

using IteratorPattern.Abstractions;

namespace IteratorPattern.Menus

{

    public class CafeMenu : IMenu

    {

        public Hashtable MenuItems { get; } = new Hashtable();

        public CafeMenu()

        {

            AddItem("Veggie Burger and Air Fries", "Veggie burger on a whole wheat bun, lettuce, tomato, and fries", true, 3.99);

            AddItem("Soup of the day", "A cup of the soup of the day, with a side salad", false, 3.69);

            AddItem("Burrito", "A large burrito, with whole pinto beans, salsa, guacamole", true, 4.29);

        }

        public IEnumerator CreateIEnumerator()

        {

            return MenuItems.GetEnumerator();

        }

        public void AddItem(string name, string description, bool vegetarian, double price)

        {

            var menuItem = new MenuItem(name, description, vegetarian, price);

            MenuItems.Add(menuItem.Name, menuItem);

        }

    }

}

菜单的迭代器:

using System;

using System.Collections;

using IteratorPattern.Menus;

namespace IteratorPattern.MenuIterators

{

    public class DinerMenuIterator: IEnumerator

    {

        private readonly MenuItem[] _menuItems;

        private int _position = -1;

        public DinerMenuIterator(MenuItem[] menuItems)

        {

            _menuItems = menuItems;

        }

        public bool MoveNext()

        {

            _position++;

            if (_position >= _menuItems.Length || _menuItems[_position] == null)

            {

                return false;

            }

            return true;

        }

        public void Reset()

        {

            _position = -1;

        }

        public object Current => _menuItems[_position];

    }

}

using System.Collections;

using System.Collections.Generic;

namespace IteratorPattern.MenuIterators

{

    public class PancakeHouseMenuIterator : IEnumerator

    {

        private readonly ArrayList _menuItems;

        private int _position = -1;

        public PancakeHouseMenuIterator(ArrayList menuItems)

        {

            _menuItems = menuItems;

        }

        public bool MoveNext()

        {

            _position++;

            if (_position >= _menuItems.Count || _menuItems[_position] == null)

            {

                return false;

            }

            return true;

        }

        public void Reset()

        {

            _position = -1;

        }

        public object Current => _menuItems[_position];

    }

}

服务员:

using System;

using System.Collections;

using IteratorPattern.Abstractions;

using IteratorPattern.Menus;

namespace IteratorPattern.Waitresses

{

    public class Waitress

    {

        private readonly ArrayList _menus;

        public Waitress(ArrayList menus)

        {

            _menus = menus;

        }

        public void PrintMenu()

        {

            var menuIterator = _menus.GetEnumerator();

            while (menuIterator.MoveNext())

            {

                var menu = menuIterator.Current as IMenu;

                PrintMenu(menu?.CreateIEnumerator());

            }

        }

        private void PrintMenu(IEnumerator iterator)

        {

            while (iterator.MoveNext())

            {

                if (iterator.Current != null)

                {

                    MenuItem menuItem;

                    if (iterator.Current is MenuItem item)

                    {

                        menuItem = item;

                    }

                    else

                    {

                        menuItem = ((DictionaryEntry)iterator.Current).Value as MenuItem;

                    }

                    Console.Write($"{menuItem?.Name}, ");

                    Console.Write($"{menuItem?.Price} -- ");

                    Console.WriteLine($"{menuItem?.Description}");

                }

            }

            Console.WriteLine();

        }

    }

}

测试:

static void MenuTestDriveUsingIEnumerator()

        {

            var pancakeHouseMenu = new PancakeHouseMenu();

            var dinerMenu = new DinerMenu();

            var cafeMenu = new CafeMenu();

            var waitress = new Waitress(new ArrayList(3)

            {

                pancakeHouseMenu, dinerMenu, cafeMenu

            });

            waitress.PrintMenu();

        }



深入浅出设计模式的C#实现的代码: https://github.com/solenovex/Head-First-Design-Patterns-in-CSharp

这篇先到这, 本章涉及到组合模式, 下篇文章再写.
