完整的STA需要满足以下两点：

• 完整的设计约束（完整并不意味着正确）
• 运行所有需要的时序检查

        可以用以下两条命令来进行完整性的检查：

check_timing                                // 检查是否缺少了约束条件

report_analysis_coverage            // 检查是否是否对时序进行check

一、检查约束的完整性

        check_timing 这一命令会检查设计中的每个现有约束，如果有缺失的约束，则会发出警告，我们可以根据警告对设置的约束进行检查。

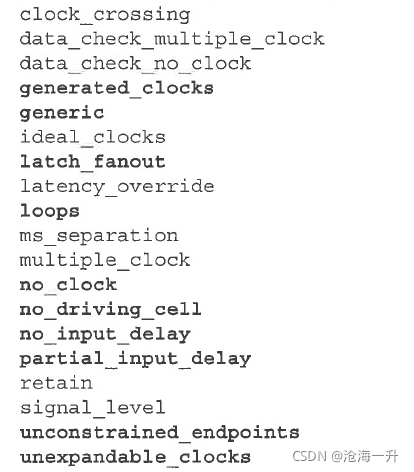

        check_timing的完整检查项目如下，粗体表示默认选项：

        我们以下图所示电路为例，对check_timing的检查内容进行说明。

1、No input delay

        这类警告是默认关闭的,你需要设置变量:

pt_shell>set_app_var timing_input_port_default_clock true

        收到这种警告信息，我们需要知道：这个输入引脚和什么相连？哪条路径会受到这条警告的影响（或者此case缺少输入端口的分析）？

        我们需要检查是否有必要约束这个port，一些情况下,是不需要为input port添加约束的

1. 假设这个端口应该由set_case_analysis 命令设置，驱动一个固定的信号比如
2. 假设以这个port为起点的路径在当前模式的分析中是不存在的;

 2、No output delay

        收到这类警告需要去知道：输出端口连接的是什么,寄存器还是输入端口？这条警告所影响的路径是哪一条,他是否是一个输出的时钟端口？

        输出端口必须被output delay 所约束；

        如果这个端口是一个输出的时钟端口，我们不需要为端口定义output_delay，创建所需要的generate_clock 然后忽略这条警告;

3、No clock

        收到这类警告需要去知道：哪里需要创建一个时钟去驱动受影响的端口;

        检查时钟信号是否由于某些时序弧的禁用或用户使用set_sense命令手动停止信号而在时钟端口的扇出中被阻断。

 二、检查执行的完整性

        report _ analysis _coverage 这一命令会检查设计中的每个现有时序检查，如果有任何未执行，则会发出警告和原因。我们需要决定这个时序检查是否有必要,还有检查什么原因导致时序检查没有被执行。

        导致时序检查未执行的原因由下面这些：

        我们以下图为例，对这些原因进行具体的说明。

1、False path

        false_path一般是用户使用set_false_paths指定，异步或者专用的时钟组;

        收到此类的警告,我们需要去知道:1.这条时序路径包含哪个时钟？2.F1的上一级触发器是什么？3.哪条false_path的命令或者clock_group的命令与此warning相关

        设置false path使用的命令为

pt_shell > set_false_path -from F2/CLK -to F1/D

2、user disabled

        出现此类的warning，我们需要去知道:这个时序检查只是对指定cell（F1）无效还是定义在cell库中,对所有instance都无效？这两者在命令的书写上是不同的:

pt_shell > set_disable_timing -from CLK -to D F1
pt_shell > set_disable_timing -from CLK -to D {get_lib_cell core_slow.db/fdesf2a15}

3、constant_disable

        这种警告一般出现在:

1. 用户指定 set_case_analysis
2. 信号固定为高电平或低电平;

        出现此警告我们需要确认，这个timing的disable是不是由于用户指定的case或者恒高或者恒低电平的信号导致的；用户哪条约束导致了 timing的disable。

pt_shell > set_case_analysis 0 scan_en

三、Debug命令

        当使用check_timing 和 report_analysis_coverage 命令对约束进行检查时，按上文所述，有可能出现一些warning，这时我们需要对出现的warning进行检查，最常用的debug命令如下图：

        这些命令可以让我们快速定位问题所在。

1、all_fanin



         如上图，当F1的clk端发出no clock warning，我们可以使用以下命令

pt_shell > all_fanin  -startpoints -flat -to F1/CLK

        即可以找到CLK的起始点，溯源问题发生的原因。

        all_fanin的用法如下：

        如例子中的图所示，all_fanin会追踪时序弧，最后在三种端口停下：

• 输入端口（input port）
• CLK flop pins ，锁存器的G和D pins
• 时序弧被disable或missing的cell 的输出pins

2、report_cell

        如果我们定位到了问题的所在，可以使用report_cell命令查看该单元的详细信息。

        report_cell的用法如下：

3、get_attribute

        PrimeTime中，针对每一个设计对象（design objects）的信息都存储在attribute中，我们可以利用get_attribute命令来获取单独的设计对象的信息。

        上图中，指定的clocks这一attribute存储了所有穿过该pin的时钟信息。

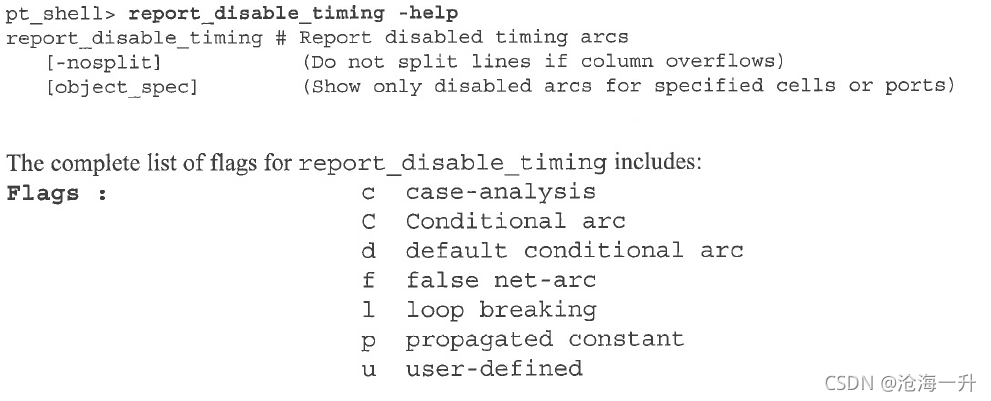

4、report_disable_timing

          report_disable_timing这一命令会检查disable的时序弧，并给出原因。

        其具体用法如下：

5、report_case_propagation

        我们可以使用 report_case_propagation命令来查找用户定义的值。

        其用法如下

6、all_fanout

        这一命令与all_fanin类似：

        用法也基本一致：



        合理利用PT提供的命令，我们可以很快地找到问题的所在，快速修改时序约束不合理的地方。
