1 JEITA
Reference to https://www.mianbaoban.cn/blog/post/169964
符合 JEITA 规范的锂离子电池充电器解决方案
2 Battery Fuel Gauge
2.1 Cycle Count（充放电循环次数）
此指令回传一只读字段，代表电芯组已经历的完整充放电循环数。当放电容量接近或等于设计容量（DesignCapacity）时定义为一循环。
page 63
http://www.ti.com/lit/ug/sluu431/sluu431.pdf
drivers/power/bq28400_battery.c
2.2 DesignCapacity
DesignCapacity 代表电池设计容量，也就是手机出厂时全新电池的容量。
2.3 FullChargeCapacity
代表实际充满电的电池容量（电池现在总容量），也就是损耗后剩余的总电池容量，小于等于DesignCapacity。
3 BC1.2
3.1 充电器类型探测
1）DCD：DP上有150mV（= 10uA x 15K欧姆下拉电阻）的电压，DM上电压为0
2）Primary Det（DP发起检测DM）：
- DP上加载0.6V电压，DM上电压为0，充电器类型是SDP
- DP上加载0.6V电压，DM上电压为0.6V，进入Secondary Det
3）Secondary Det（DM发起检测DP）：
- DM上加载0.8V电压，DP上电压为0，充电器类型是CDP
- DM上加载0.8V电压，DP上电压为0.8V，充电器类型是DCP

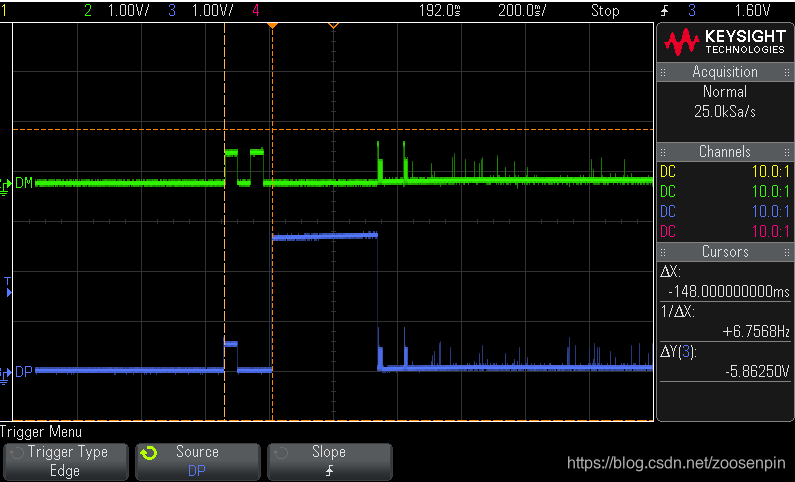

Figure 3-1 CDP探测波形
3.2 Port Detection for Power Banks
doc no: SLVA770
http://www.ti.com.cn/cn/lit/an/slva770/slva770.pdf
3.3 充电器组成
整流电路、变压器、AC-DC控制器、充电管理芯片（大学模拟电路书上的直流电源没有这个芯片）。
3.4 三极管涓流检测电路
三极管基级串联一个很小的电阻，当电池进入涓流充电时，IR的值小于三极管的基级导通电压0.7V时，电路截止，LED熄灭，充电结束。
4 Charge Flow in sbl1
4.1 Old Target Charging Flow
core/systemdrivers/pmic/app/chg/src/pm_app_chg_alg.c
pm_chg_battery_and_debug_board_detect_state
4.2 New Target Charging Flow
For example:
systemdrivers/pmic/config/msm8937/pmi8937/pm_config_target.xml
PM_PROP_SMBCHG_SPECIFIC_DATA
boot/secboot3/hw/msm8976/sbl1/sbl1_config.c
sbl1_ddr_init
systemdrivers/pmic/target/msm8937_pm8937_pmi8937/system/src/pm_sbl_boot.c
pm_sbl_chg_init
systemdrivers/pmic/app/chg/src/pm_app_smbchg.c
pm_sbl_chg_check_weak_battery_status
4.3 EDL D+ Checking
boot/secboot3/hw/msm8952/sbl1/sbl1_config.c
qsee_jump_func(...)
{
[...]
if (boot_usb_al_check_for_pbl_dload(0))
{
boot_dload_transition_pbl_forced_dload();
}
[...]
}
5 ICR 18650
5.1 Lanju WPCS-01B
ICR 18650 3.7V 1200mAh, 18mm x 65mm - 0
5.2 笔记本电池
笔记本电池一般是多个18650串并联，串联增加电压，并联增加容量，MAX1780电量管理芯片会连接到参与串联的18650的每个正级。
6 USB双口充电器
USB双口充电器一般只有一个变压器，变压器二次侧每个USB口都有一个USB协议芯片独立控制。
Refer to 电源方案设计：USB多口电源应用与设计
7 Abbreviations
AT91SAM9260：SAM means Smart ARM-based Microcontroller
ATL（CATL）：Contemporary Amperex Technology Limited，Amperex是一个人造词，由Ampere（安培）和excellent（卓越）合成，意为提供卓越的电流
ATMEL SAMBA：ATMEL Smart ARM-based Microcontroller Boot Assistant
DCD：Data Contact Detect
PWM OB2633：On-Bright
SDI：Samsung Display Inc.
SEC：Samsung Electronics Co., Ltd.
TLV：TI Low Value，高性价比
TPS：TI Performance Solution
