UE5 PCG学习笔记

https://www.bilibili.com/video/BV1onUdY2Ei3/?spm_id_from=333.337.search-card.all.click&vd_source=707ec8983cc32e6e065d5496a7f79ee6

一、安装PCG

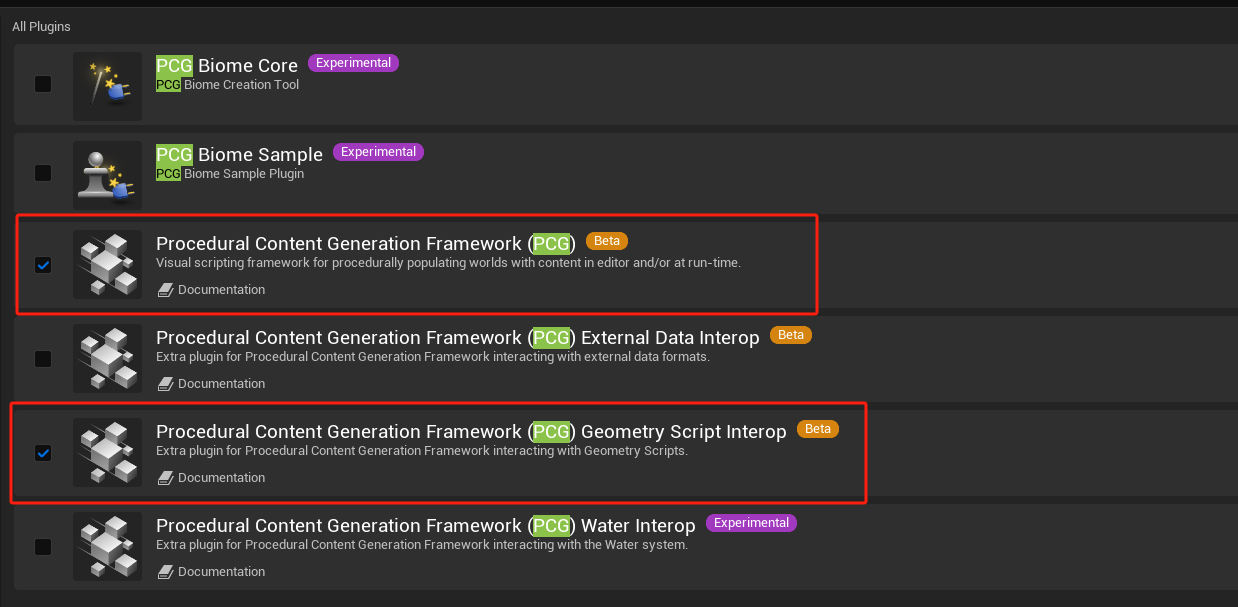

  • 插件里选择以下进行安装
    在这里插入图片描述

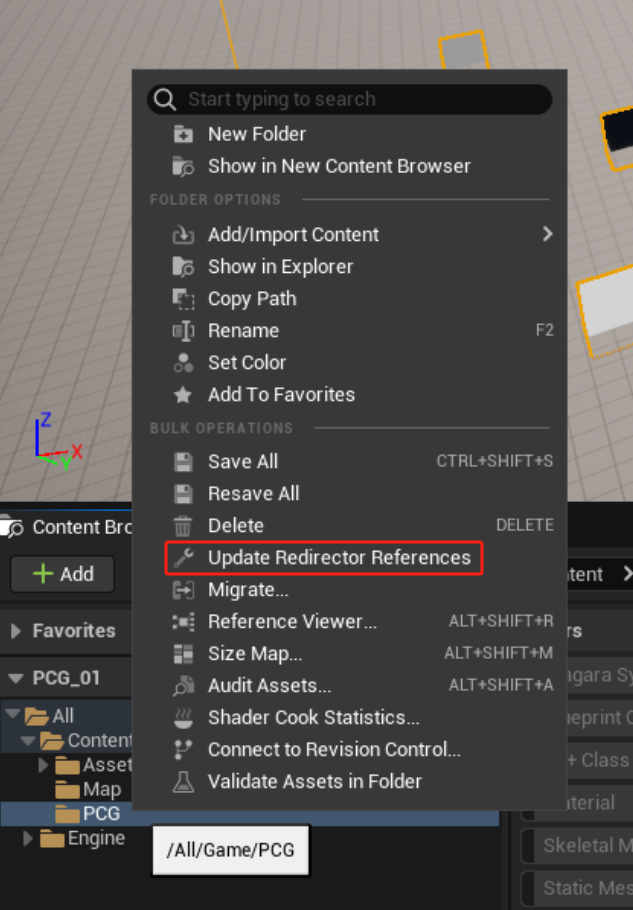

  • 移动目录后，可以使用 Update Redirector References，更新下（否则会删除不干净或存在残留文件）
    在这里插入图片描述

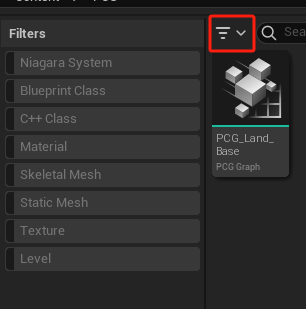

  • 调出Filters刷选器，更方便操作
    在这里插入图片描述

二、创建PCG图表

在这里插入图片描述

  • 将PCG拖入场景中，通过Scale设置PCG的大小

三、地形布置随机点

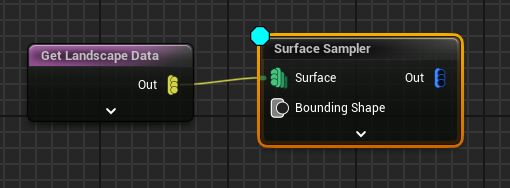

  • 通过PCG方块接触到地形，使用Get Landscape Data节点来获取地形数据
    在这里插入图片描述

  • 拉线出来，选择Surface Sampler，表面采样器。并选择此节点，按D（Debug），看到采样情况
    在这里插入图片描述

  • 按A，查看点位信息

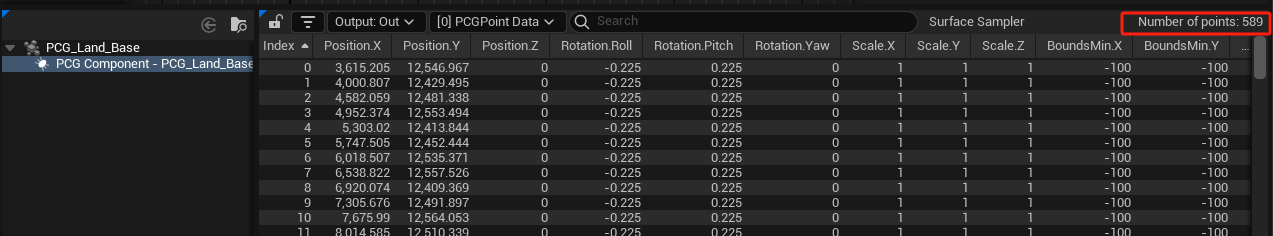

    在这里插入图片描述

  • 密度为1是白色，密度为0是黑色

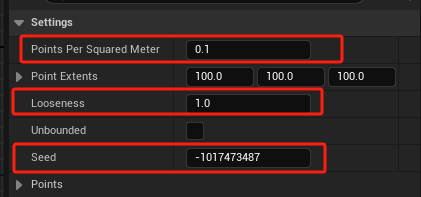

  • 修改点数、松散度和随机性；unbounded设置是否为全局，通过Point Extents设置点的大小
    在这里插入图片描述

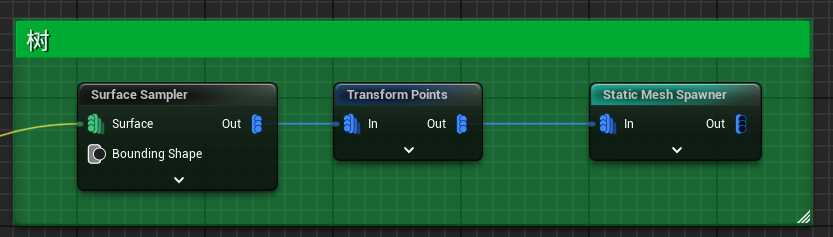

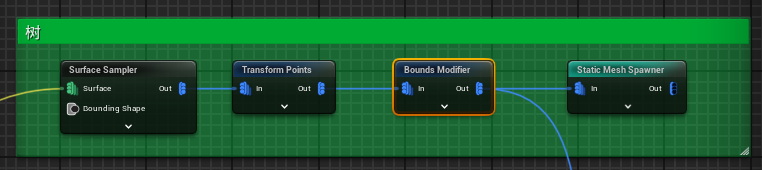

四、设置树木

  • 可以通过选择 Show all projects，把不支持5.4的内容添加到5.4中间

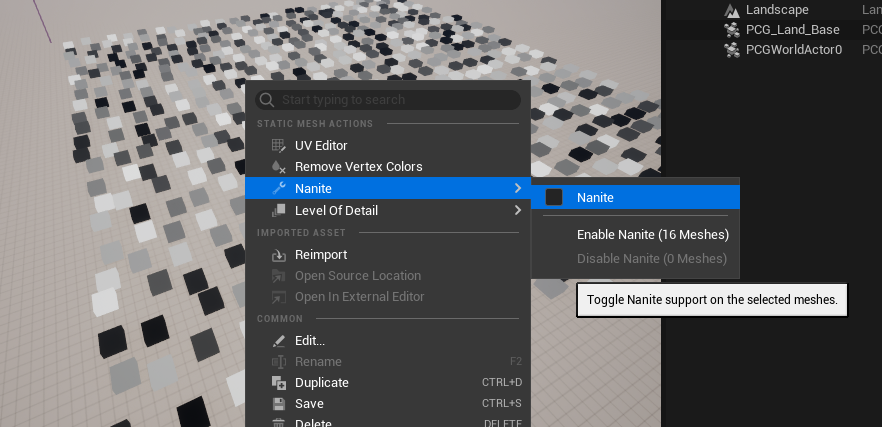

  • 选择树木模型，右键，勾选Nanite
    在这里插入图片描述

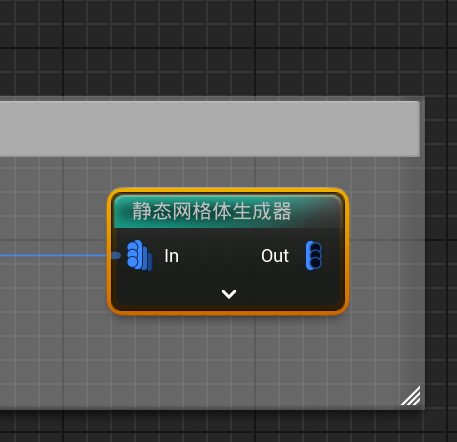

  • 在 Surface Sampler拖出 Static Mesh Spawner 静态网格生成器
  • 设置Mesh Selector的模型
    在这里插入图片描述
  • 生成树木
    在这里插入图片描述

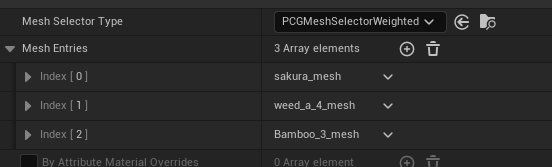

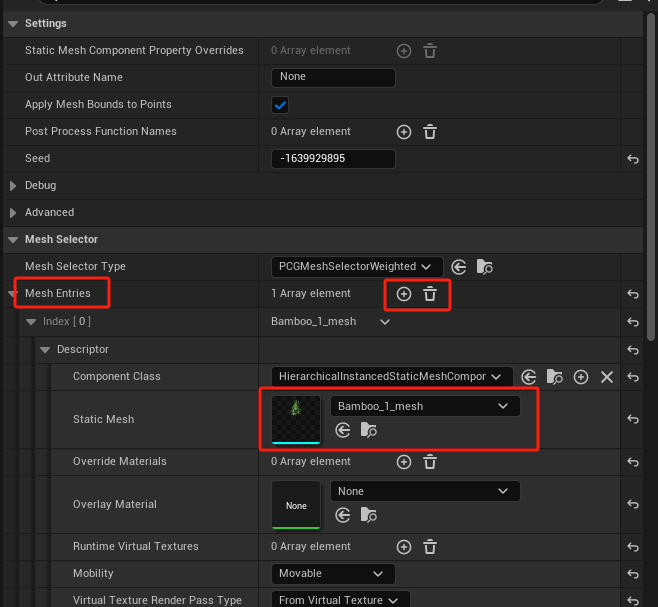

  • 增加数组，加入3个模型，并可以设置weight，权重
    在这里插入图片描述

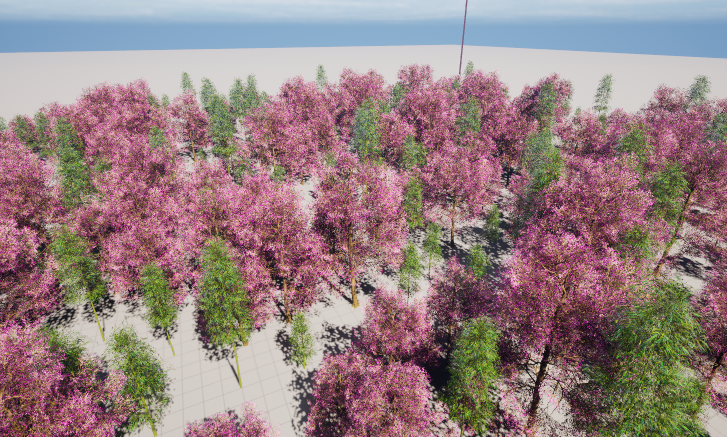

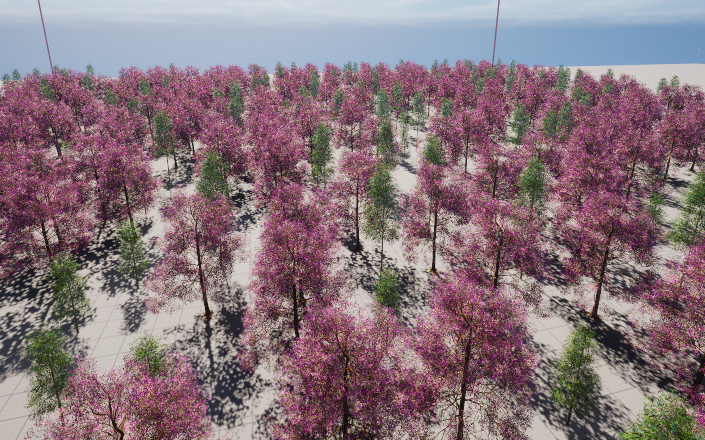

  • 查看效果
    在这里插入图片描述

五、设置点的旋转与缩放

  • 先把静态网格节点按E (enable) 取消使用

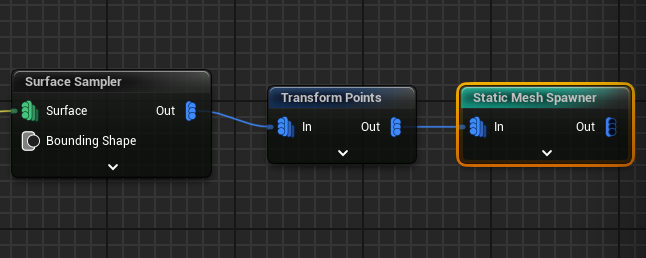

  • 从surface sampler节点，拉出Transform points 进行调试 D
    在这里插入图片描述

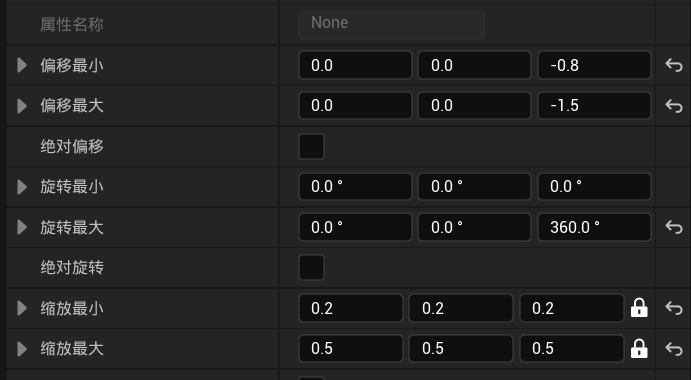

  • 设置transform points的随机属性
    在这里插入图片描述

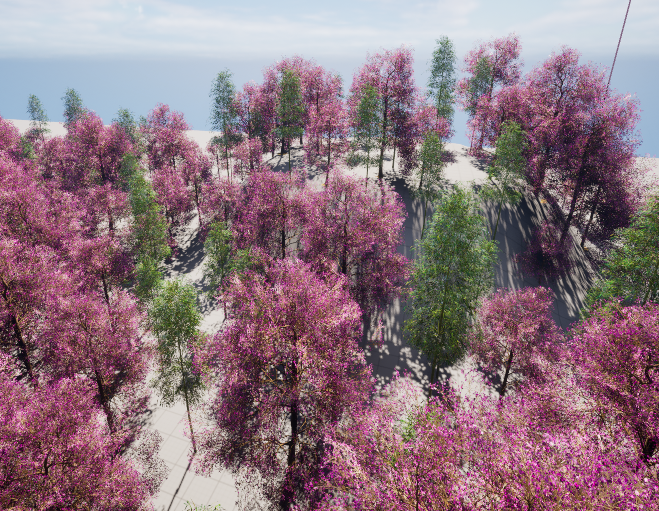

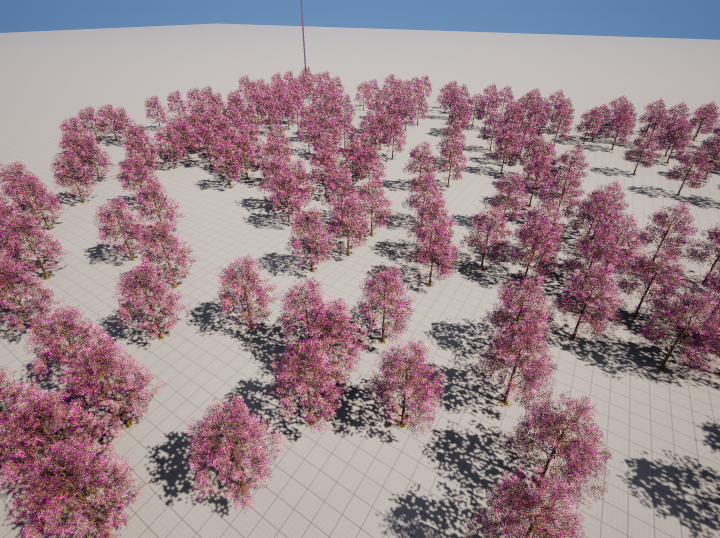

  • 树木看起来更加自然
    在这里插入图片描述

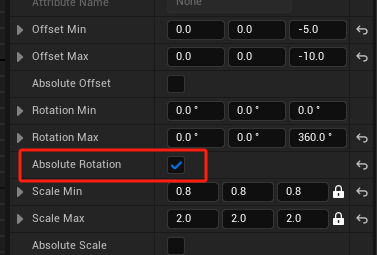

  • 当地形有坡度时，勾选 Absolute Rotation，防止树木长歪
    在这里插入图片描述在这里插入图片描述

在这里插入图片描述

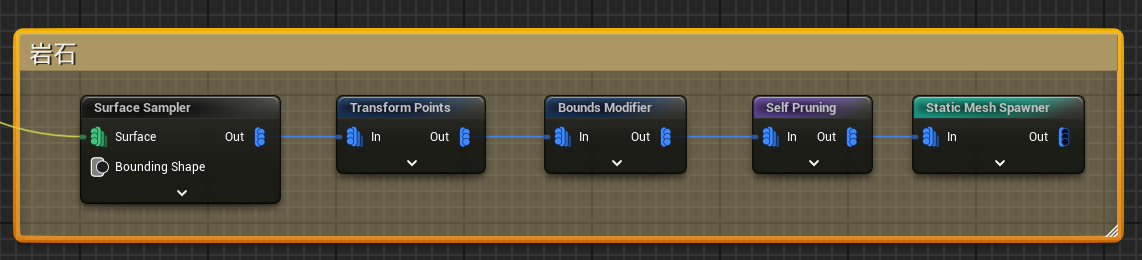

六、岩石

  • 移除重叠节点
    在这里插入图片描述
  • 从大到小，保留大的节点
    在这里插入图片描述
  • 边界修改器，改动节点的边界大小；调整边界是为了模型与随机点的方块大小基本匹配
    在这里插入图片描述在这里插入图片描述

在这里插入图片描述

七、岩石与树不要重叠

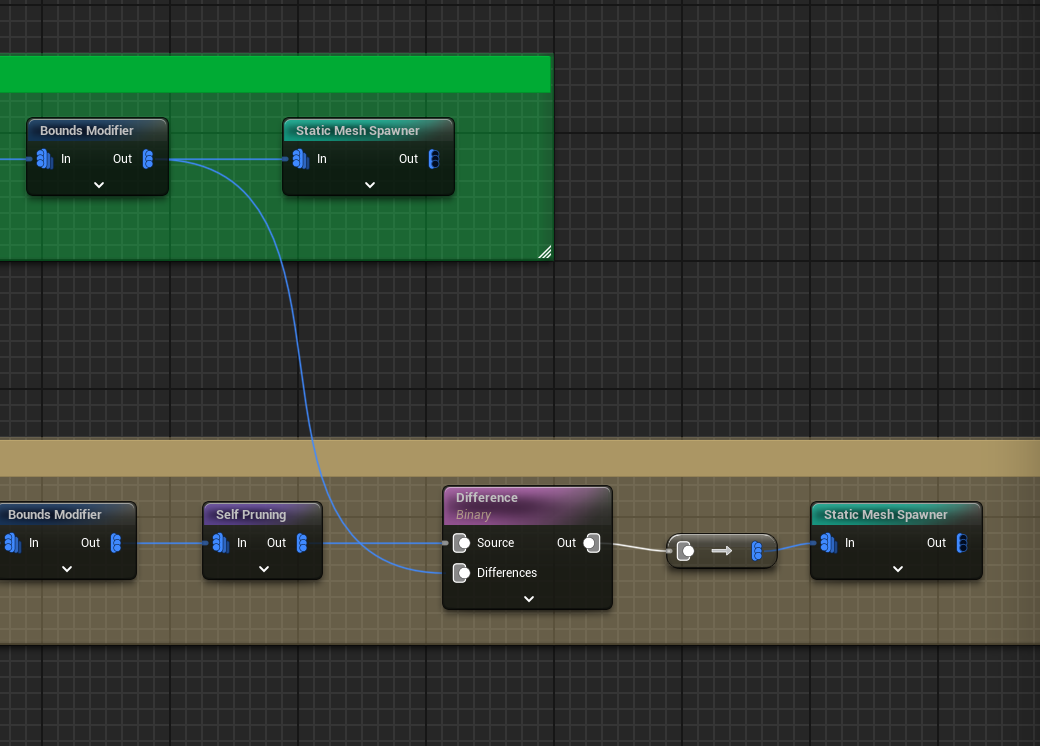

  • 使用Difference节点，去除树和岩石的重叠，保留树
    在这里插入图片描述

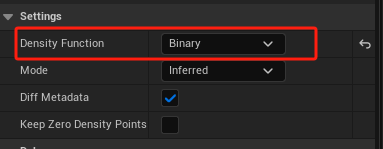

  • Density Function一定要设置成，Binary
    在这里插入图片描述

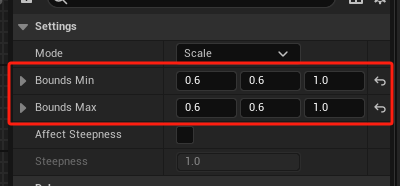

  • 调整下树的点位边界为0.6，在Bounds Modifler中
    在这里插入图片描述
    在这里插入图片描述

  • 连接节点，完成去除
    在这里插入图片描述
    在这里插入图片描述

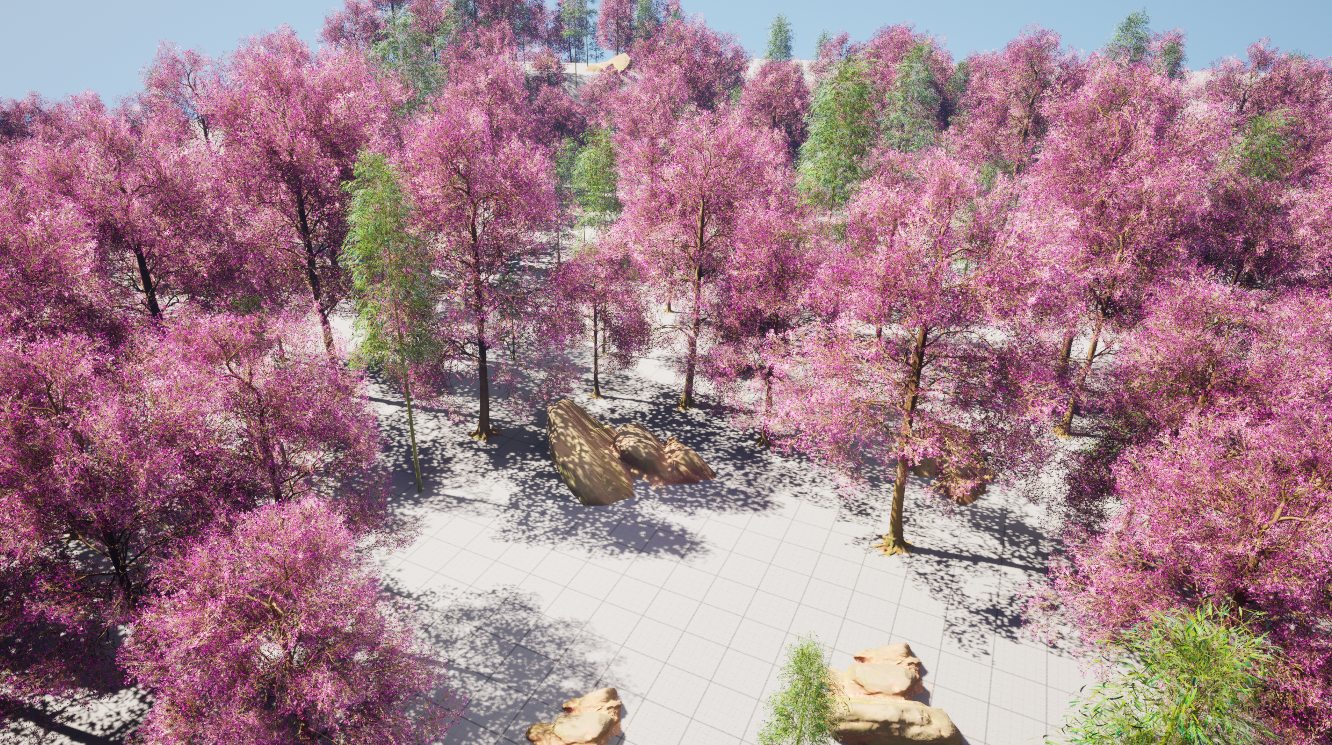

  • 先去除与树重的点，再去除岩石重叠的点，效果更好

八、植被

  • 加入Sufrace Sampler，并设置默认大小
    在这里插入图片描述
    在这里插入图片描述

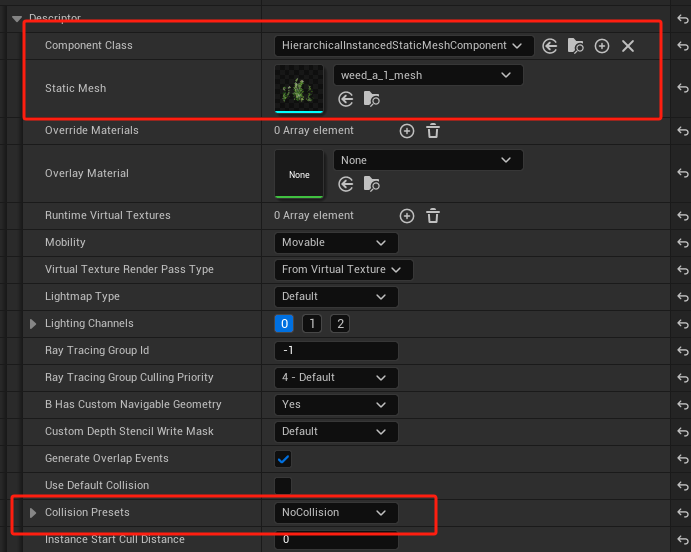

  • 加入Static Mesh Spawner，设置植被，并去掉碰撞
    在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

  • 改变点的大小 Transform Points
    在这里插入图片描述

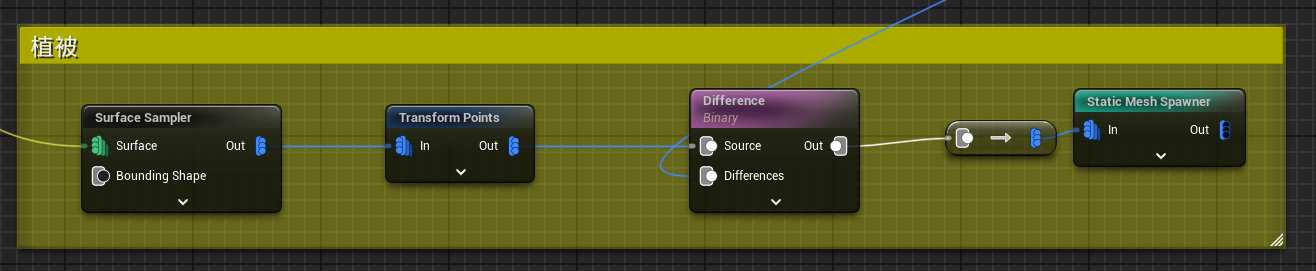

  • 用Difference把岩石重叠部分排除
    在这里插入图片描述
    在这里插入图片描述

九、使用参数，设置植被的缩放

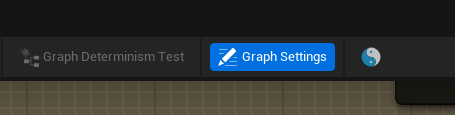

  • 点击Surface Sampler节点，并点击Graph Settings
    在这里插入图片描述
  • 添加变量Parameters
    在这里插入图片描述
  • 与植被的点做乘法操作
    在这里插入图片描述
    在这里插入图片描述

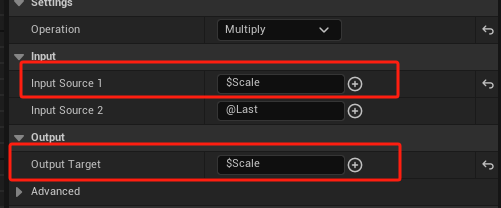

  • scale X 一个数，赋值给scale

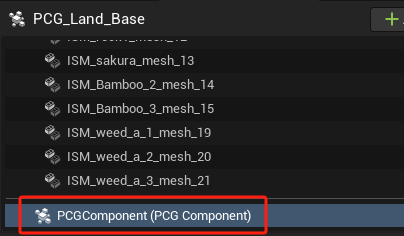

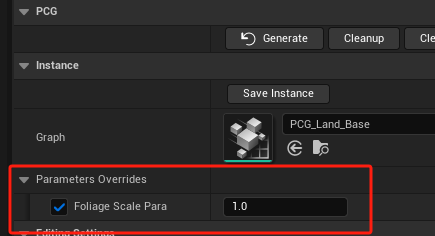

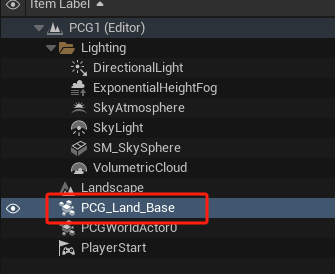

  • 打开场景的PCG_Land_Base组件，并选择其中的PCGComponent
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 来设置缩放的大小

十、使用参数，设置对象的网格模型

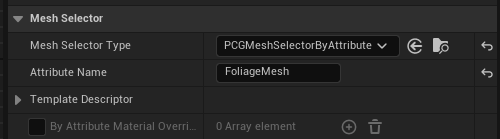

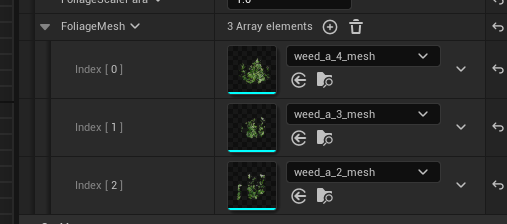

  • 通过Graph Settings，设置参数为网格数组
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

十一、使用参数，更改网格模型的权重

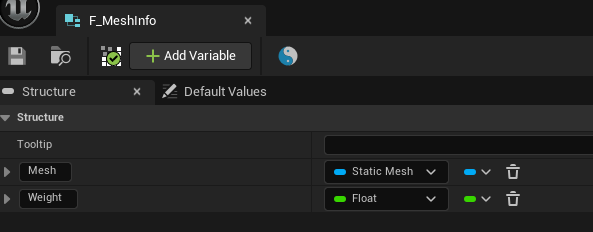

  • 创建一个结构体
    在这里插入图片描述

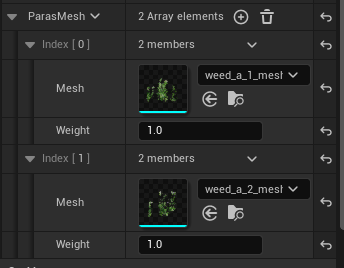

  • 在Parameters里，建立一个结构体的数组
    在这里插入图片描述

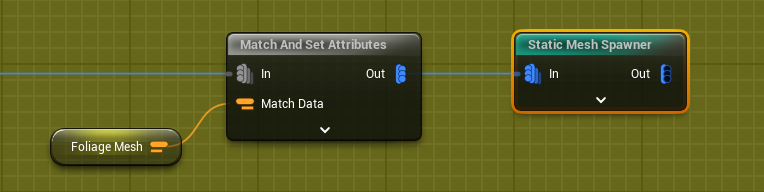

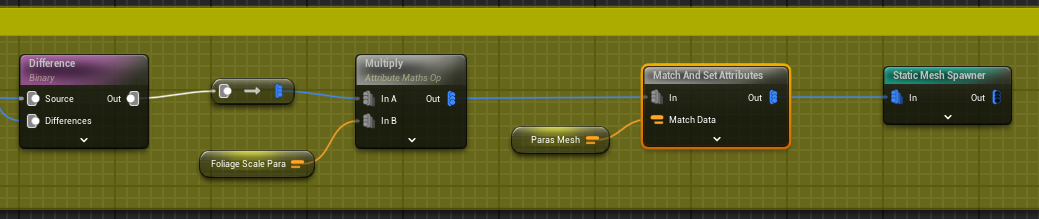

  • 建立Match And Set Attributes，来输出模型
    在这里插入图片描述

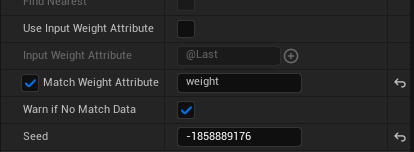

    匹配并设置属性是weight
    在这里插入图片描述

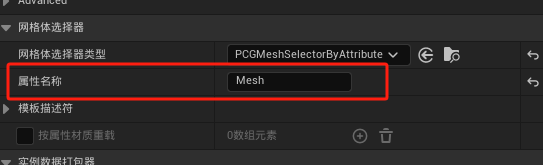

    静态网格生成器里属性名称是Mesh
    在这里插入图片描述

这样做后，哪怕把模型的碰撞关掉，人物跑动起来，有不自然现象。

十二、表面采样器 Suface Sampler，点的数量用参数代替

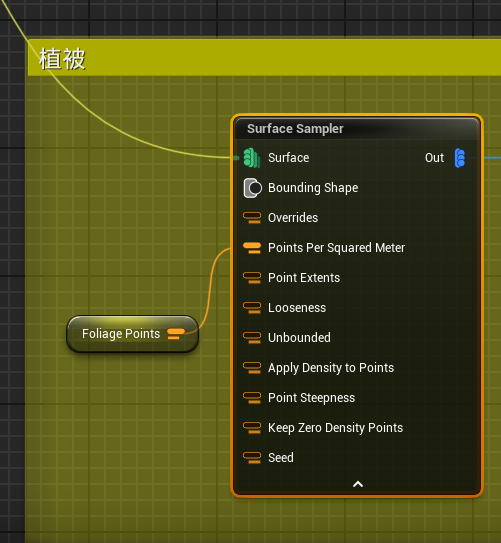

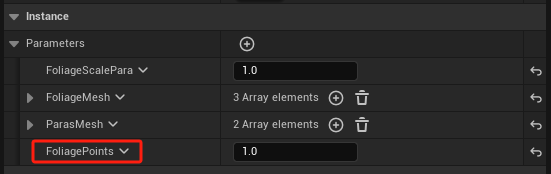

  • 设疑个新的参数，FoliagePoints
    在这里插入图片描述
  • 打开表面采用器，使用参数
    在这里插入图片描述

其他参数都可以做出参数

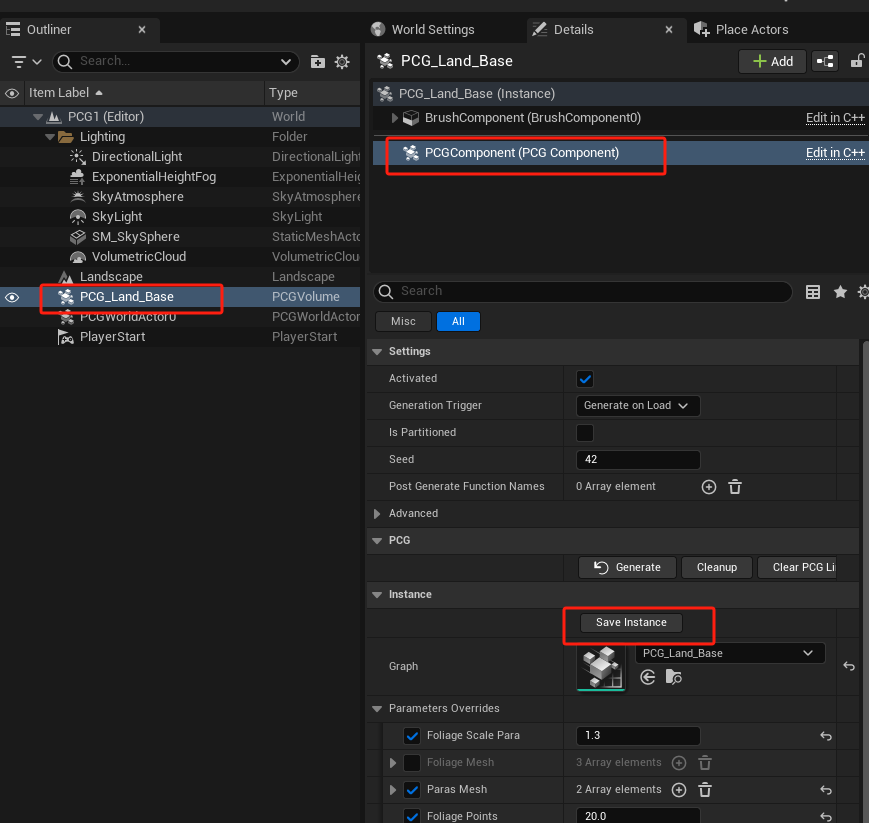

十三、保存为实例

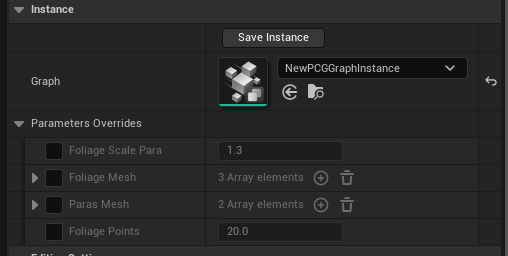

  • 保存实例后，程序视图就不见了
    在这里插入图片描述
  • 并过去切换Graph到实例，来实现这个功能
    在这里插入图片描述

十四、创建样条线

  • 新建一个actor蓝图，命名为BP_PathSpline
  • Add一个Spline
    在这里插入图片描述

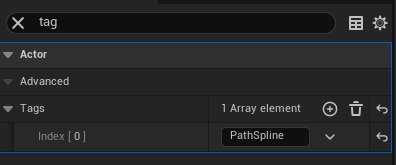

  • 设置tag名为PathSpline
    在这里插入图片描述
  • 把蓝图拖入场景，并拉长样条线，经过PCG场景
    在这里插入图片描述

十五、在PCG中获取样条线

  • Get Spline Data节点
    在这里插入图片描述
  • 通过Tag确定样条线
    在这里插入图片描述

十六、建立一条路

  • 蓝图节点
    在这里插入图片描述

  • 样条线在一个端点上，按住alt键，可以拖动产生一个新的端点；

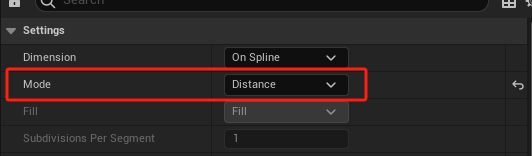

  • Spline Sampler的Mode使用Distance
    在这里插入图片描述

  • 通过 边界修改器 bounds modifier，修改样条线的大小
    在这里插入图片描述

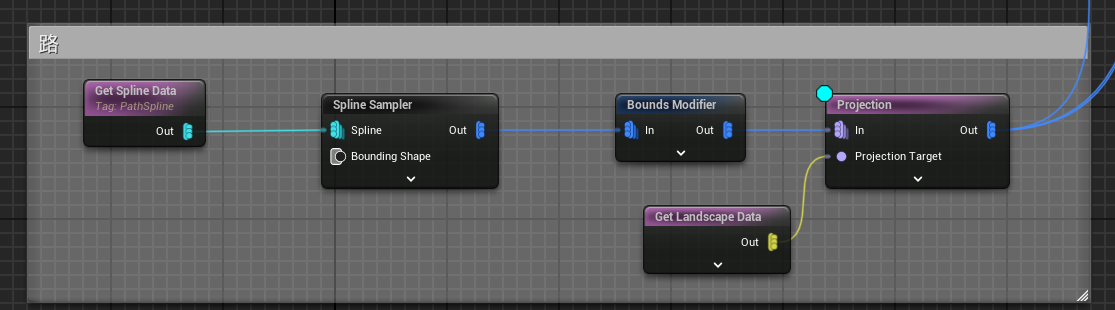

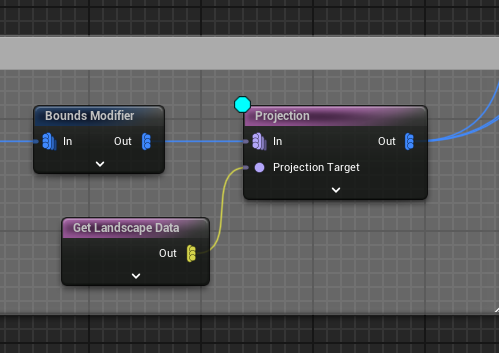

  • 通过 Projection 投影节点，把样条线与地形贴合
    在这里插入图片描述

  • 此时已经有了贴合地形的一段路，把输出都连接到上面的Difference节点中，把其他模型都排除掉

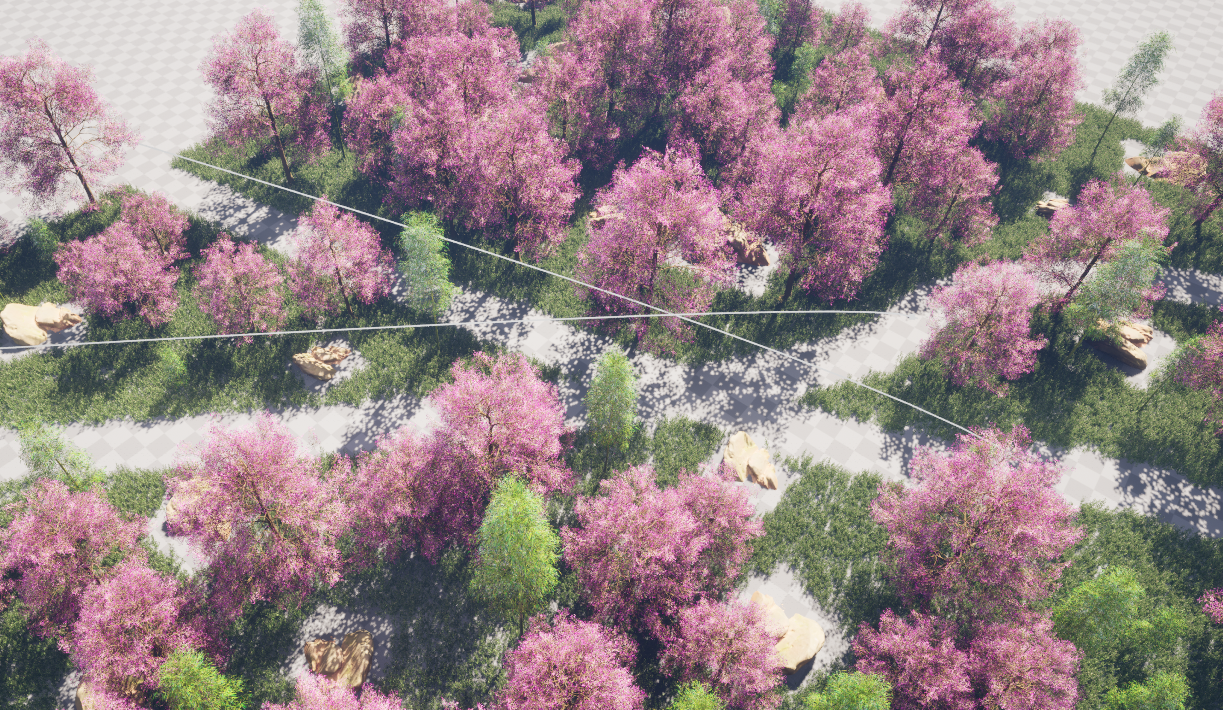

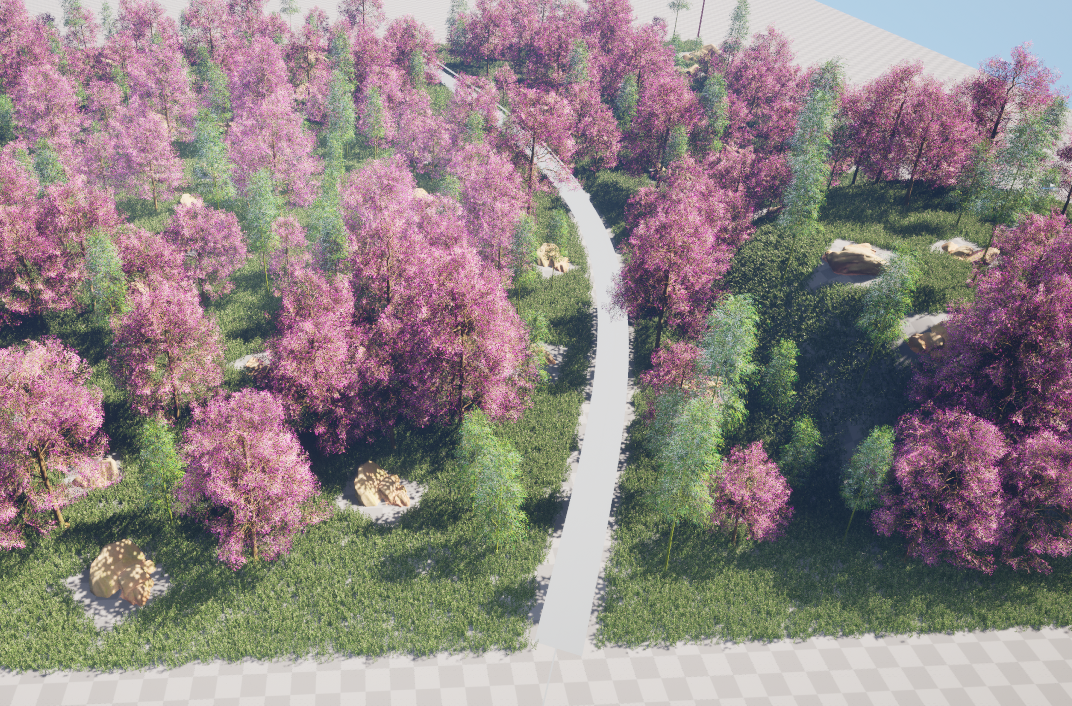

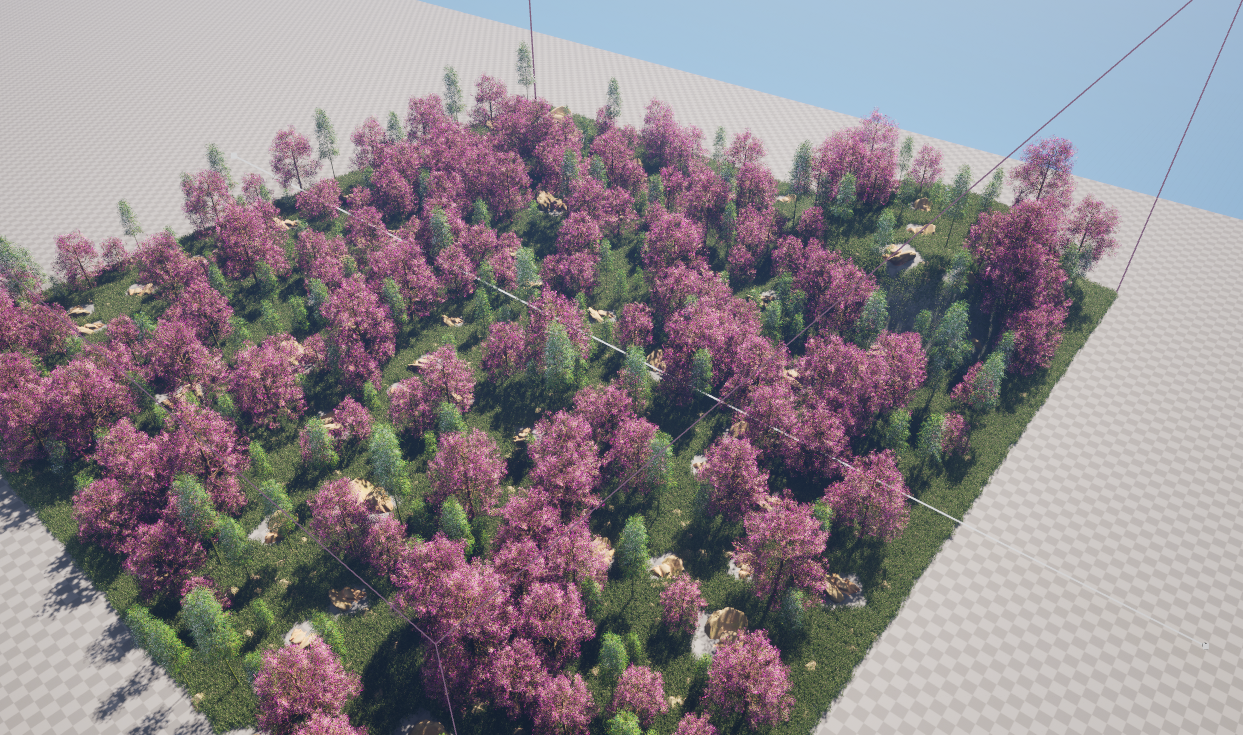

  • 最终效果
    在这里插入图片描述

十七、建立一另一条样条线

  • 拷贝出来2条样条线
    在这里插入图片描述

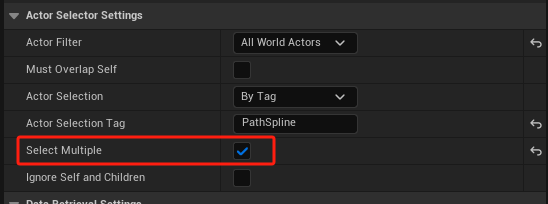

  • 在 Get Spline Data里，设置
    在这里插入图片描述

  • 这样2条样条线都正常工作了
    在这里插入图片描述

  • 样条线与其他点之间的间距

  • 调整Spline Sampler 样条采样器里的steepness值，1间隙最小
    在这里插入图片描述

十七、制作一个PCG物体

ctrl+e：可以快捷打开图标

  • 新建一个PCG Graph

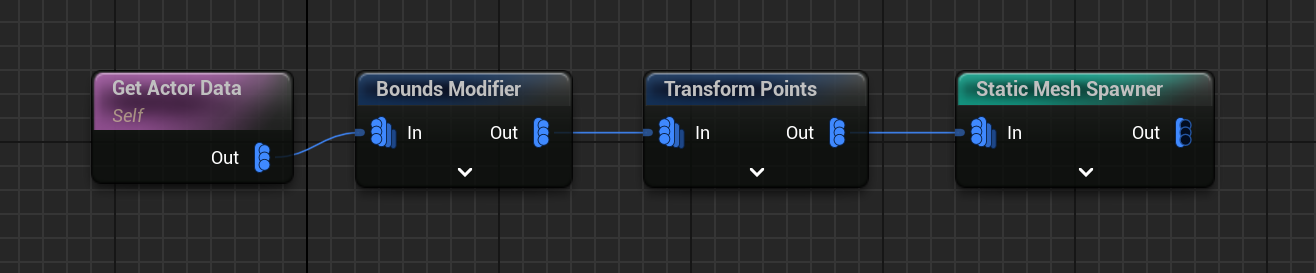

  • 制作PCG节点如下：
    在这里插入图片描述

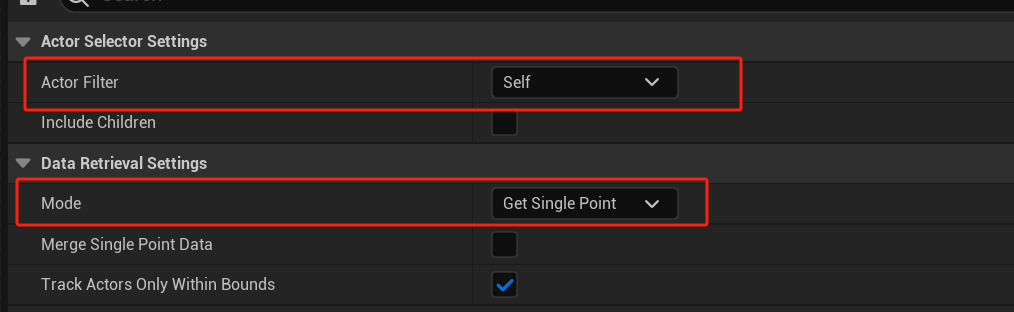

  • Get Actor Data (获取Actor数据)设置为，过滤器为自身、模式为单点
    在这里插入图片描述

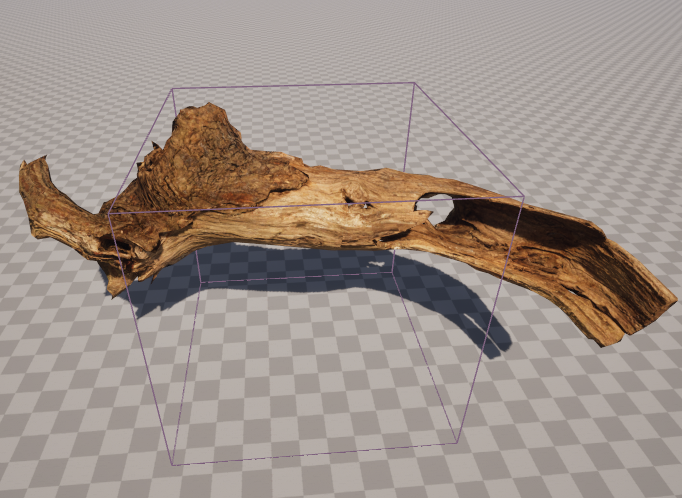

  • Static Mesh Spawner（静态网格生成器），拖入一个模型，比如一颗枯树干
  • Bounds Modifier （边界修改器）设置边界大小；可开启D，调式模式，把白色矩形刚好盖住模型

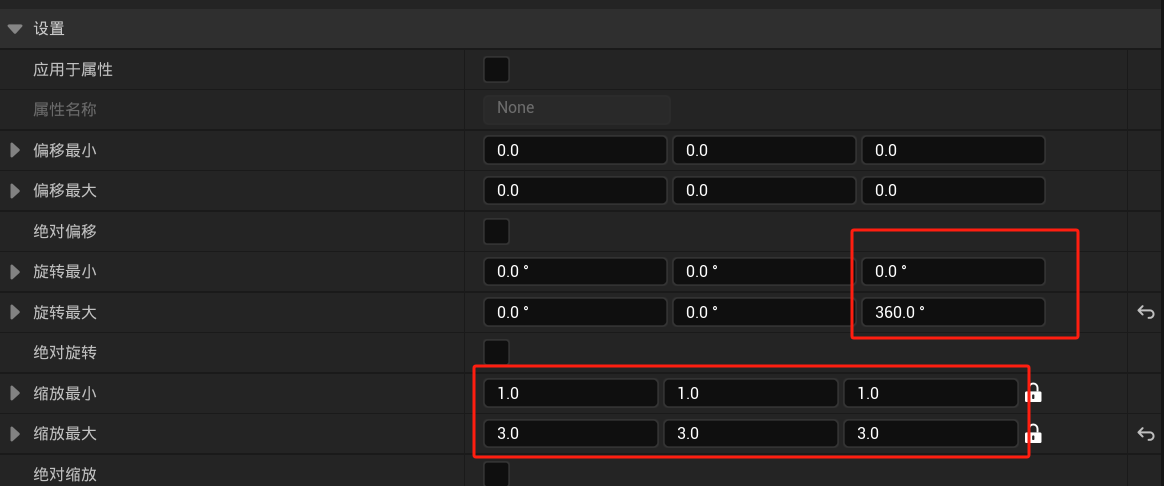

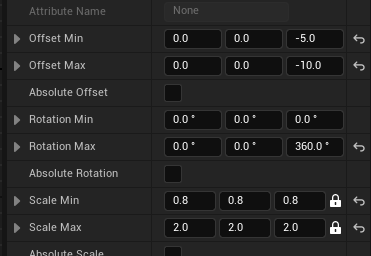

  • Transform（变换点）设置旋转0-360,缩放1-3
    在这里插入图片描述

这样，当拖动PCG蓝图的时候，树干就会随机变化（0-360度与1-3倍缩放间）
在这里插入图片描述

  • 把绝对缩放勾上，物体缩放大小不会受PCG体积影响

十八、在树干上长蘑菇

在这里插入图片描述

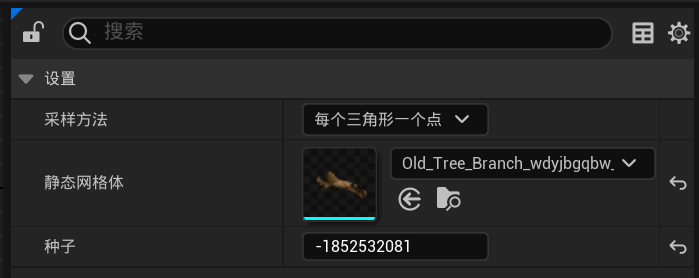

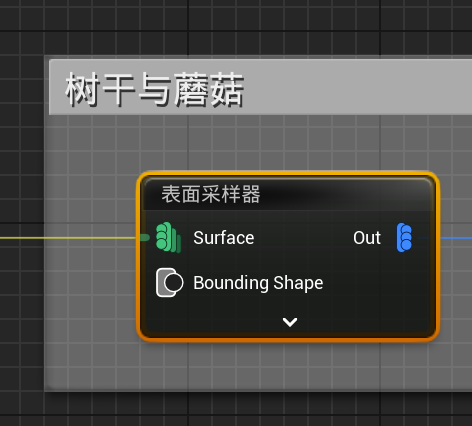

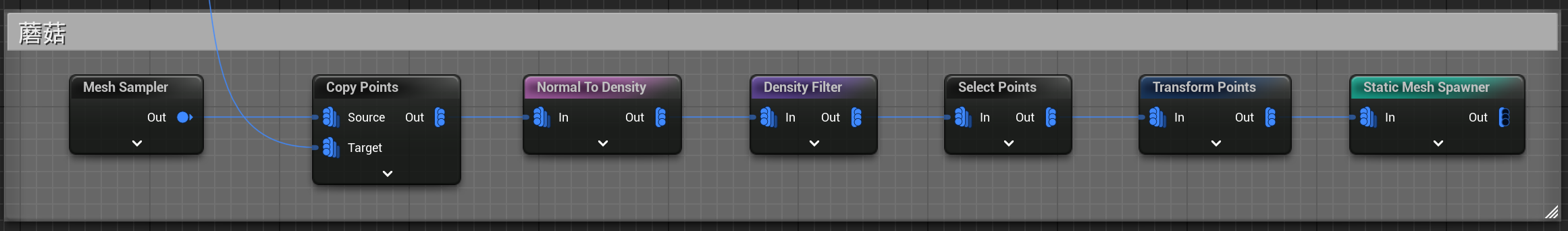

  • 网格体采样器
    在这里插入图片描述
    设置树干为采样网格，此时采样的点会在原点
    在这里插入图片描述

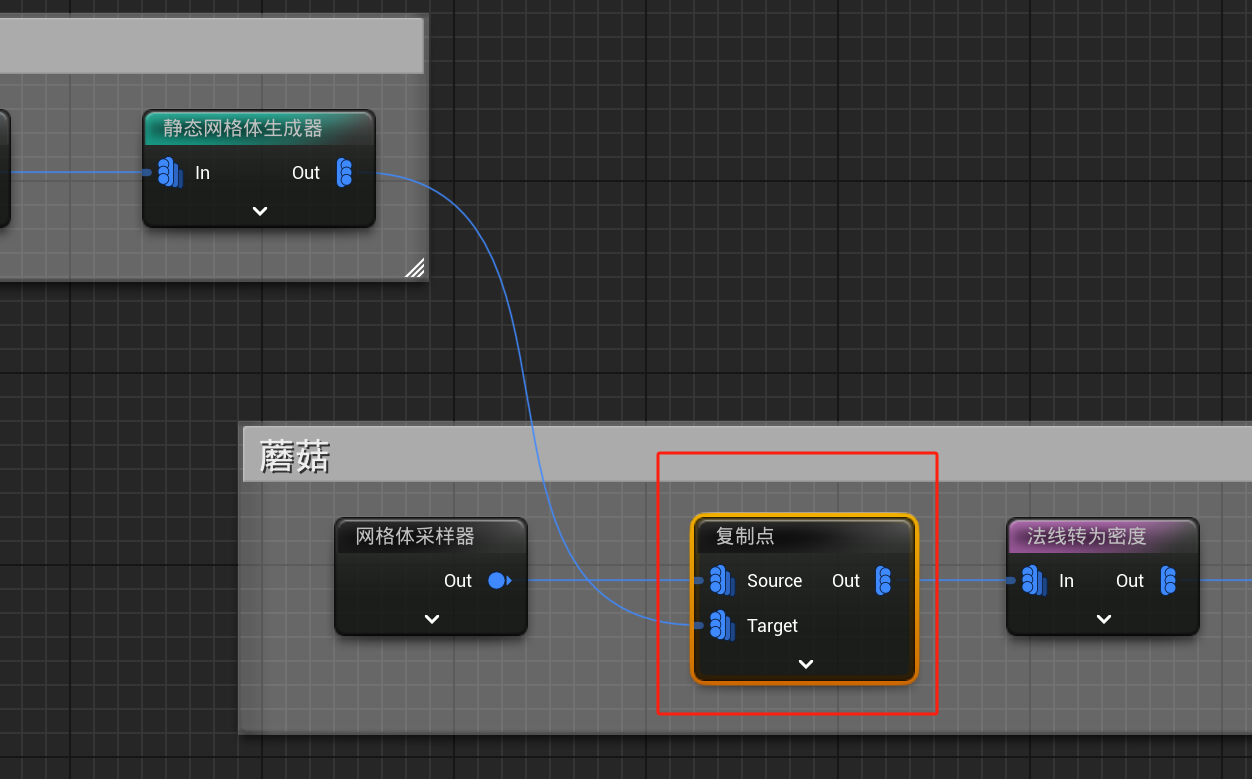

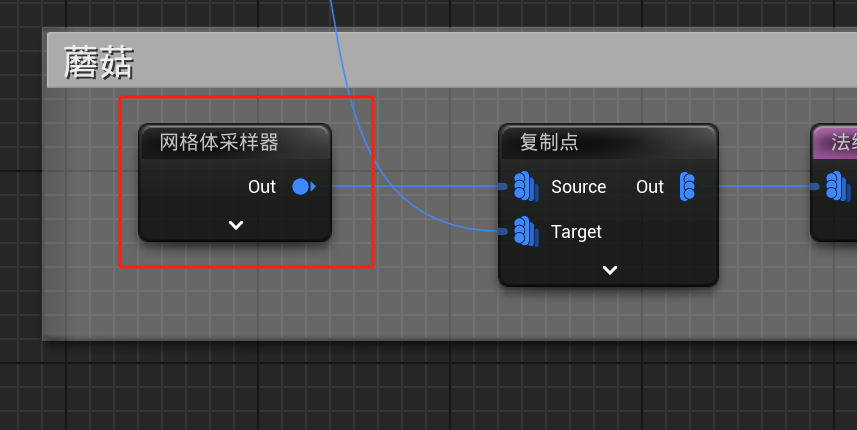

  • 复制点
    复制之前树干作为目标，把采样的点的位置同步在树干上
    在这里插入图片描述
  • 排除不朝上的点
    在这里插入图片描述

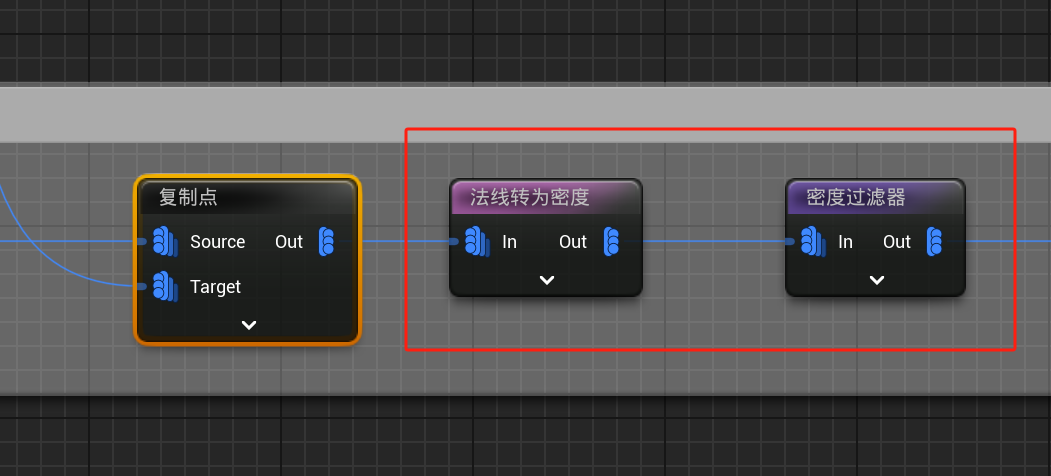

    法线转成密度，z轴朝上为1，朝下为0

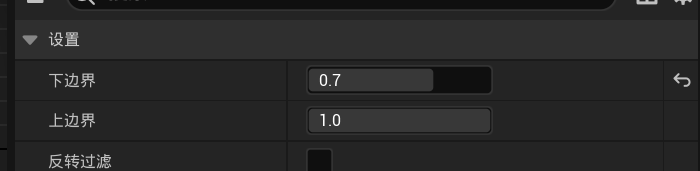

    用密度过滤器，筛选密度范围
    在这里插入图片描述

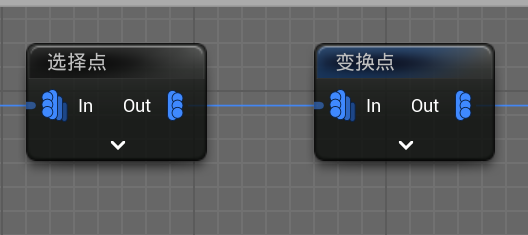

    *选择点，并变化点
    按比率选择点，减少点的密度，并变化点，让点更随机，并按z轴偏移，让蘑菇种在树里
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 静态网格生成器，让多种蘑菇随机排布，并设置无碰撞

在这里插入图片描述

十九、把树干放入地图中

在这里插入图片描述

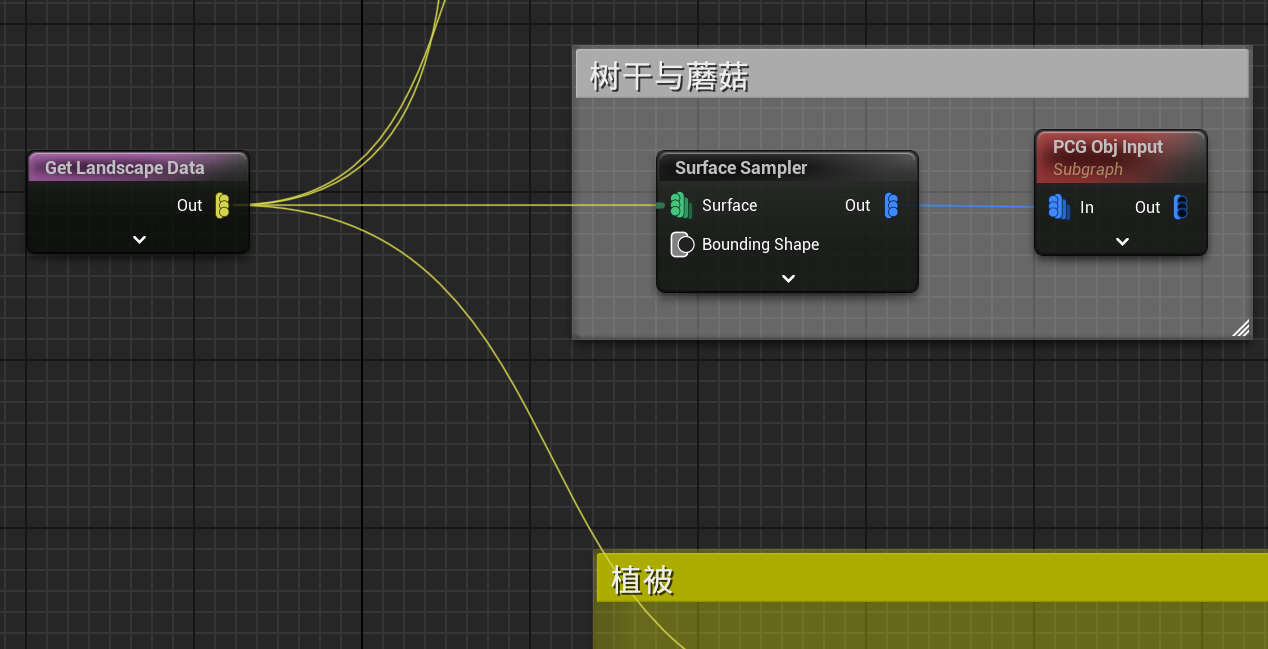

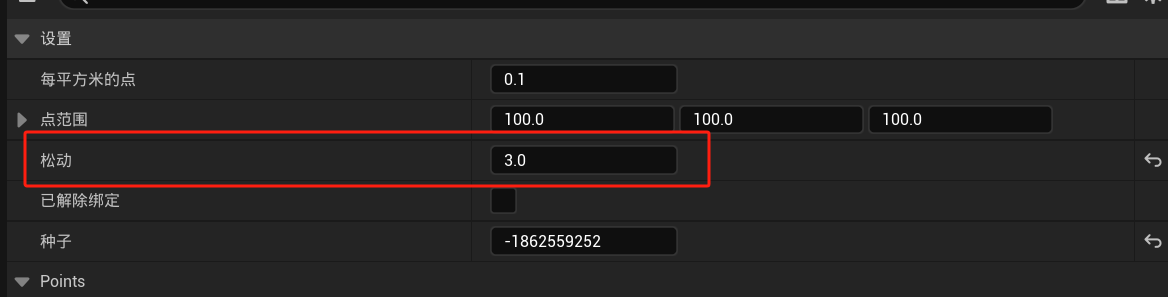

  • 表面采样器，在表面采样，可以设置松动，设置树干多少
    在这里插入图片描述
    在这里插入图片描述

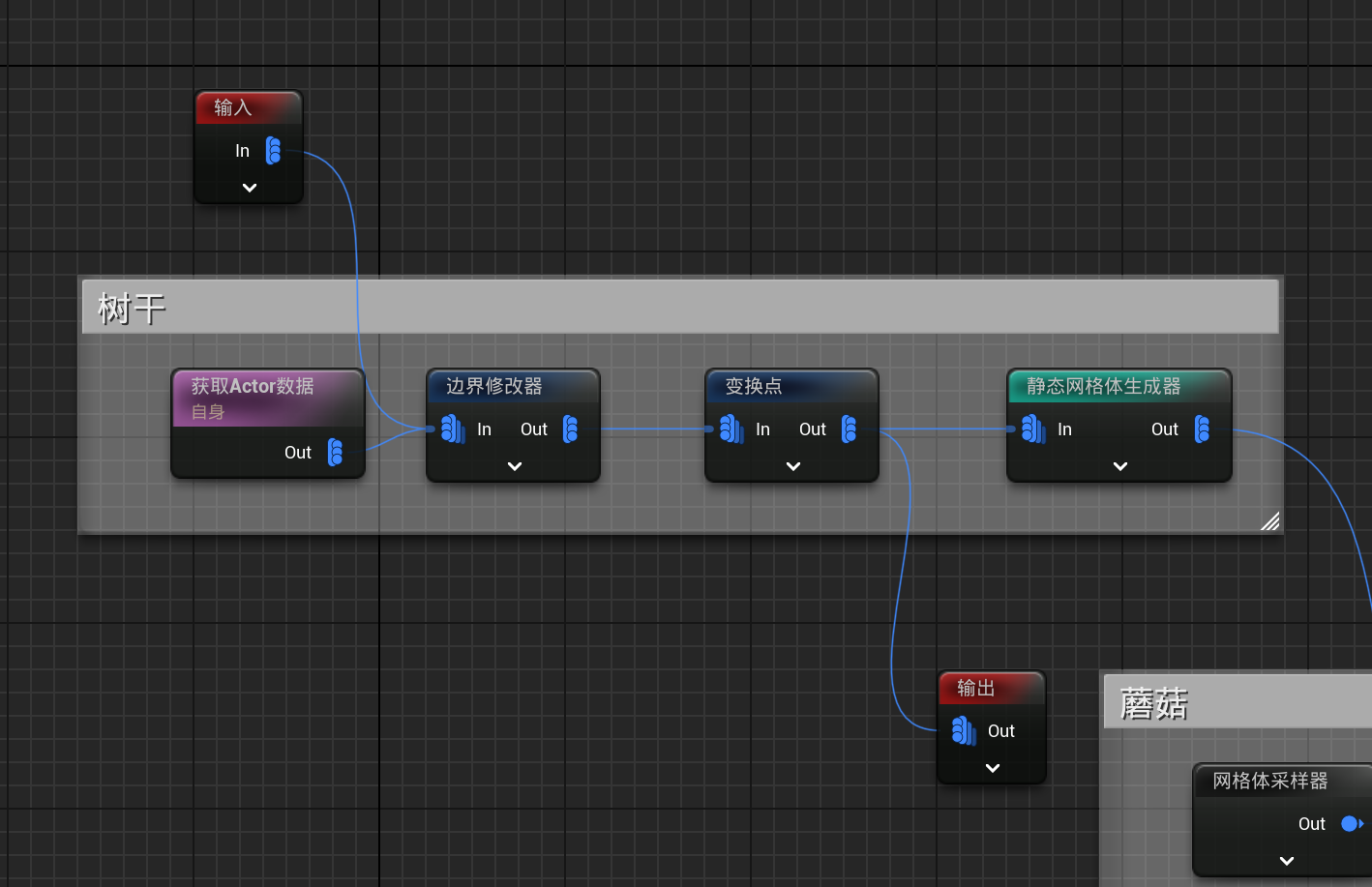

  • 之前做的PCG_Obj因为没有设置Input与Out，需要来设置这个参数
    在这里插入图片描述
    新建一个PCG_Obj_Input蓝图
    输入是为了在大地图里，连接采样器使用
    输出是为了模型一些排斥等使用，所以输出只要树干部分就可以，蘑菇不用理会了

二十、树干模型重叠问题解决

  • 在PCG_Obj_Input蓝图，加入Difference节点，拖入模型，会排除重叠的树干
    在这里插入图片描述
    排斥的逻辑，路(排斥)所有4种；树(排斥)岩石；树干(排斥)树、岩石

此课程非常不错，需要记录的先到此，有兴趣的朋友可以继续学习，祝福学习愉快
