IBM BAW（原BPM升级版）使用教程Toolkit介绍

本部分为“IBM BAW（原BPM升级版）使用教程系列”内容的补充。

一、系统Toolkit

在 IBM Business Automation Workflow (BAW) 中，System Toolkit 是一组预先定义和配置好的工具、功能和组件，旨在帮助流程设计者和开发人员快速构建、集成和优化业务流程。通过 System Toolkit，用户可以利用已经封装好的流程组件和服务，避免从零开始开发，节省时间并提高开发效率。

1. System Toolkit 的作用

提供预定义组件：System Toolkit 包含了一些标准的流程组件和服务，可以在流程设计中直接使用，减少了开发者重复创建常见功能的工作。
促进流程集成：它包含了许多与外部系统集成的功能，支持与各种外部应用和服务（如数据库、Web 服务、消息队列等）的无缝集成。
提高开发效率：系统工具包提供了一些常用的流程任务、数据管理组件等，帮助开发者快速实现复杂的流程逻辑，而无需重新设计。
模块化开发：它允许开发者根据需求选择和配置不同的工具组件，支持流程模块化和重用，提高系统的可维护性。

2. System Toolkit 的主要功能组件

System Toolkit 中的组件和工具通常可以分为以下几类：

2.1 自动化任务组件

自动任务（Automated Task）：包括流程中不需要人工干预的任务，这些任务通常涉及系统级别的操作，如数据处理、系统计算、外部服务调用等。自动化任务可以是执行特定业务逻辑的任务（如数据验证、报告生成等）。
服务任务（Service Task）：用于调用外部服务（如Web服务、数据库、RESTful API等）或执行内部系统任务（如数据库更新、消息发布等）。
脚本任务（Script Task）：允许通过脚本（如JavaScript、Groovy等）来实现定制功能。脚本任务通常用于处理业务逻辑或数据转换操作。

用途：这些任务组件使得流程中的大多数操作能够通过系统自动完成，无需人工干预，特别适用于自动化数据处理和与外部系统的交互。

2.2 集成组件

Web服务集成：System Toolkit 提供了用于与外部系统通过 Web 服务进行通信的工具。通过集成 SOAP 或 RESTful Web 服务，流程可以方便地与其他系统（如CRM、ERP、财务系统等）交换数据。
数据库集成：许多业务流程需要与数据库进行交互，System Toolkit 包含了常用的数据库连接组件，可以简化数据库操作的集成。
消息队列集成：例如与 JMS（Java Message Service）进行集成，支持消息队列的发送和接收，用于跨系统或异步处理的场景。
文件存储和管理：System Toolkit 提供了与企业内容管理（ECM）系统集成的组件，例如 IBM FileNet 集成，可以存储、检索和管理文件和文档。

用途：这些集成组件使得 IBM BAW 与其他企业应用程序、外部系统和服务之间的连接更加简单和高效，支持各种类型的数据交换和系统通信。

2.3 用户任务组件

用户任务（User Task）：这是用户与系统交互的主要方式，通常用于处理需要人工审批、数据录入、表单填写等任务。系统工具包中包含了多个用于设计和管理用户界面的组件，帮助创建交互式表单和任务界面。
表单设计器：System Toolkit 提供了丰富的表单设计功能，支持在任务中嵌入表单，允许用户填充、查看或编辑数据。表单可以包含各种控件，如文本框、下拉菜单、日期选择器等。

用途：通过这些组件，业务用户可以在流程中执行任务，如审批、数据输入、文档管理等。用户任务组件简化了用户界面的设计和配置，提升了交互体验。

2.4 条件和规则管理组件

业务规则（Business Rules）：System Toolkit 支持通过业务规则引擎集成规则管理，允许开发者在流程设计中定义复杂的业务规则。例如，可以设置某些条件（如订单金额、客户评级等）来决定任务是否进行或决定分支的流向。
决策网关：通过决策网关（Decision Gateway）组件，开发人员可以根据业务规则决定流程的执行路径。

用途：这些功能帮助在流程执行过程中自动化决策的制定，避免人工干预，提高业务规则的执行效率和一致性。

2.5 错误和异常处理组件

错误事件处理（Error Event）：System Toolkit 提供了错误事件和异常处理组件，允许开发人员在流程中设置捕获错误的机制。它们帮助确保流程在遇到错误时能够按照预定的策略进行处理，如重试、跳过步骤、回滚等。
异常流程（Exception Handling）：为流程设计提供了容错机制和异常处理方式，保证流程在出现异常时能够顺利恢复或转移到备用路径。

用途：这些组件确保了流程在异常情况下的可靠性和稳定性，帮助减少因错误导致的流程中断或失败。

2.6 监控和日志记录组件

日志记录（Logging）：System Toolkit 提供了日志记录组件，支持对流程执行的各个环节进行日志记录。通过这些日志，用户可以查看流程的执行情况，及时发现潜在问题。
性能监控（Performance Monitoring）：内置性能监控组件，帮助用户追踪流程执行的时间、瓶颈和性能问题。

用途：这些功能用于跟踪和监控流程执行，帮助团队进行性能调优、故障排查和流程优化。

3. System Toolkit 的使用场景

System Toolkit 的组件适用于各种不同的业务场景和流程需求，以下是一些典型的使用场景：

自动化审批流程：使用自动任务和用户任务组件设计审批流程，自动化审批任务的处理，并通过表单设计器为用户提供交互式界面。
跨系统数据集成：通过 Web 服务集成、消息队列集成和数据库集成，设计与多个外部系统（如CRM、ERP系统）数据交换的流程。
订单处理流程：在订单处理流程中，结合自动任务和用户任务，完成订单信息的录入、审核、审批和发货等多个环节。
客户支持流程：使用System Toolkit中的任务、表单和集成功能，设计客户服务请求的处理流程，确保客户需求能够得到快速响应和处理。

4. BPMN 2.0 与 System Toolkit 的结合

IBM BAW的 System Toolkit 与 BPMN 2.0 完全兼容，所有的工具组件、任务、网关、事件等都遵循BPMN 2.0标准。BPMN 2.0 提供了业务流程建模的语言和符号，System Toolkit则通过封装这些符号和功能，帮助开发人员和业务分析师快速实现BPMN 2.0中的各种流程设计和集成功能。

网关和任务：在BPMN 2.0标准中，网关和任务被用来控制流程的流向和任务的执行。System Toolkit通过提供不同类型的任务（如自动任务、服务任务、用户任务等）和网关（如排他网关、并行网关）来实现这些功能。
事件和消息：BPMN 2.0支持多种事件（开始事件、结束事件、中间事件等），System Toolkit帮助实现这些事件的功能，如定时事件、消息事件等。

总结

System Toolkit 在IBM BAW中提供了大量的现成组件和工具，支持自动化任务、集成外部系统、处理用户交互、管理业务规则、处理异常、监控流程等功能。通过使用这些工具，开发人员能够快速构建和管理复杂的业务流程，提高开发效率并确保流程的高效和稳定执行。

二、用户Toolkit

IBM BAW 不仅提供了预定义的 System Toolkit，还支持用户根据业务需求开发自定义的 Toolkit，并将其集成到流程设计中，实现复用和共享。这种功能非常强大，因为它允许企业根据自身特定的业务需求扩展 IBM BAW 的能力，从而创建符合个性化要求的组件，并在不同的流程或项目中复用这些组件。

1. 自定义 Toolkit 的原理

自定义 Toolkit 的基本原理是通过创建、封装并组织一组可以重用的流程组件、服务和功能，然后将其打包为一个工具包，在不同的流程设计中进行调用和复用。这样，开发人员可以避免重复工作，确保业务流程的标准化和一致性。

自定义 Toolkit 主要包括以下几个组成部分：

任务组件：包括用户任务、自动任务、服务任务等。用户可以创建自定义任务，集成特定的业务逻辑或外部服务。
服务组件：封装业务逻辑或外部系统的集成，可以是调用 Web 服务、数据库操作、消息队列等。
UI 组件：封装表单设计、用户交互界面等部分，使得它们可以在多个流程中复用。
数据模型：定义工具包中需要的数据对象，可以用于标准化数据传递。
决策规则和业务规则：可以在工具包中封装业务规则引擎，供不同流程中的任务进行调用。

通过将这些元素打包到 Toolkit 中，用户可以使其在多个流程中复用，提升开发效率，并确保流程的一致性。

2. 创建和开发自定义 Toolkit 的过程

2.1 创建自定义 Toolkit

在 IBM BAW 中，创建自定义 Toolkit 的过程一般包括以下几个步骤：

a.打开 IBM BAW Designer：

启动 IBM BAW Designer，进入流程设计环境。

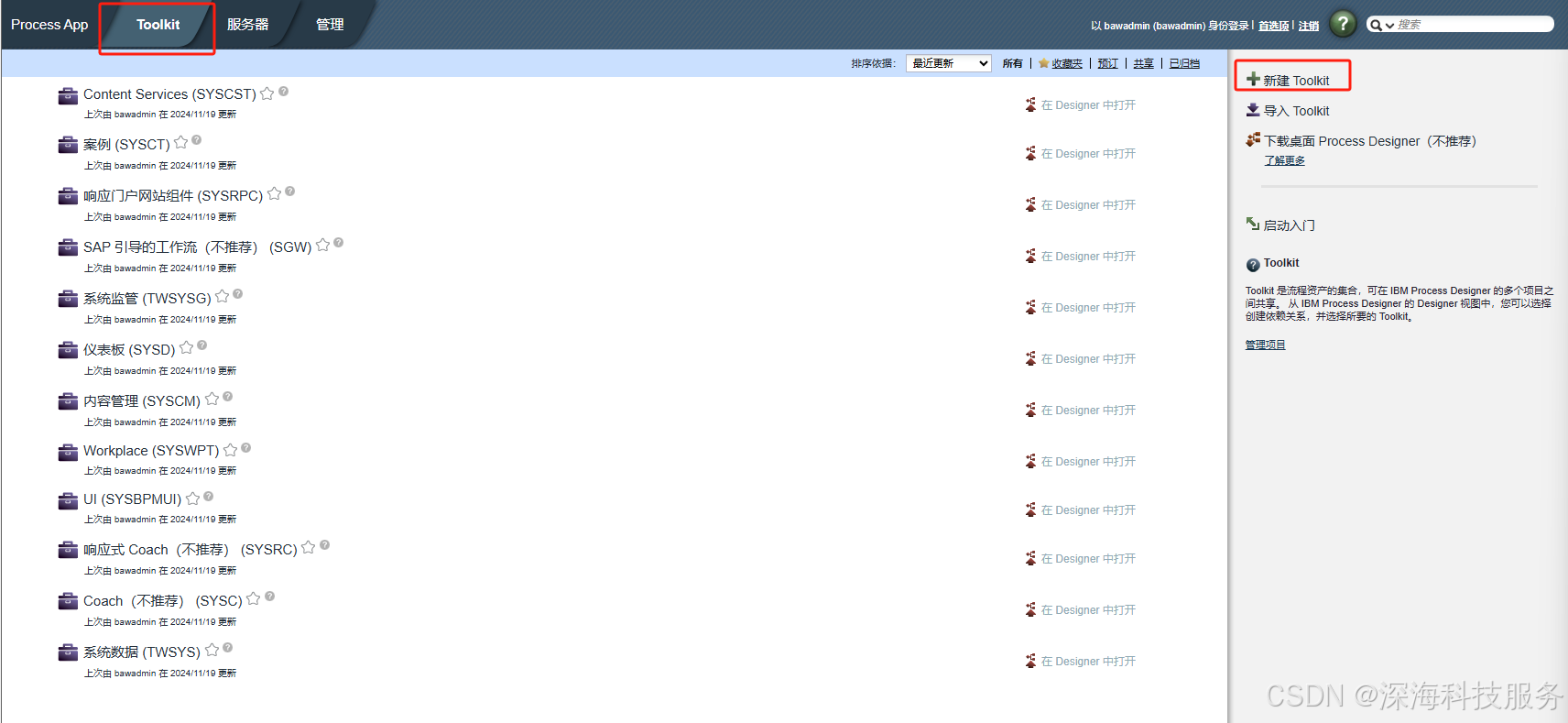

b.创建新的 Toolkit 项目：

在 Designer 中，选择“工具包”部分（Toolkits），然后选择“新建工具包”。这会创建一个新的自定义 Toolkit 项目。

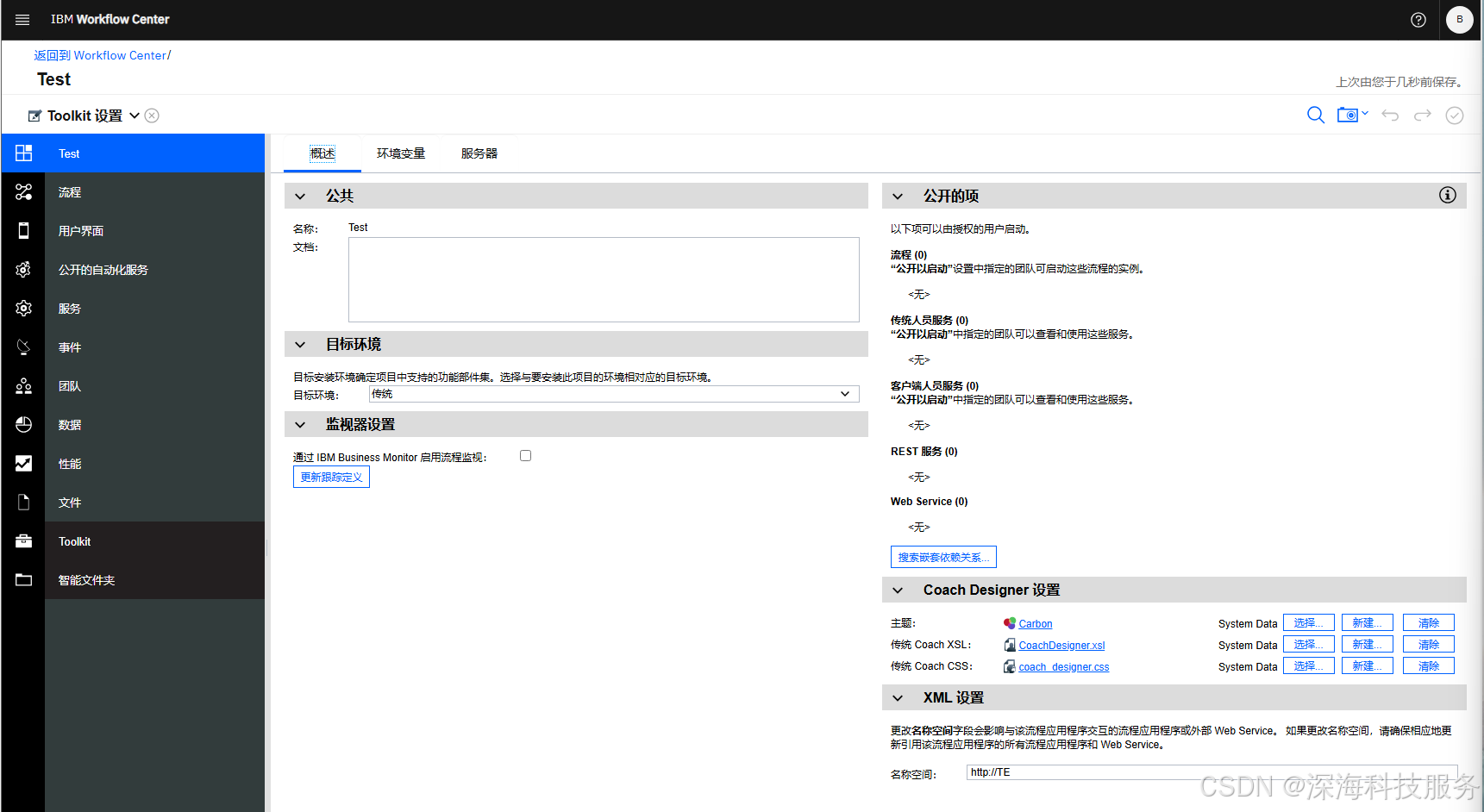

c.添加自定义组件：

用户任务：创建用户任务，指定任务所需的表单、任务属性等。
服务任务：添加用于与外部系统交互的服务任务。例如，调用 Web 服务、数据库服务或消息队列等。
数据对象：定义 Toolkit 中使用的数据模型和数据对象。数据对象将定义在 Toolkit 中共享的数据结构。
UI 组件：使用表单设计器来创建可复用的用户界面组件。例如，创建通用的输入表单、审批表单等。

d.封装和发布 Toolkit：

一旦自定义 Toolkit 完成，可以进行封装和发布。发布后的 Toolkit 可以作为一个独立的组件进行共享和复用。
发布过程中，可以选择版本控制，确保工具包的版本管理，确保不同的流程能够兼容使用。

e.共享 Toolkit：

完成的 Toolkit 可以存储在共享的中央库中，供其他流程设计人员使用。这可以是本地的库，也可以是公司级别的共享存储库。

2.2 在流程中使用自定义 Toolkit

导入 Toolkit：在需要使用该 Toolkit 的流程中，开发人员可以导入之前创建的自定义 Toolkit。
复用 Toolkit 组件：在流程设计中，用户可以直接使用 Toolkit 中封装的任务、服务、UI 组件等。例如，用户任务组件可以被多次调用，服务任务可以在多个流程中复用。
配置组件：在流程中使用自定义 Toolkit 组件时，开发人员可以根据特定的业务需求配置这些组件的参数，例如修改任务的表单、绑定数据字段等。
