IP 核配置
在 IP Catalog 中搜索：Fast Fourier Transform

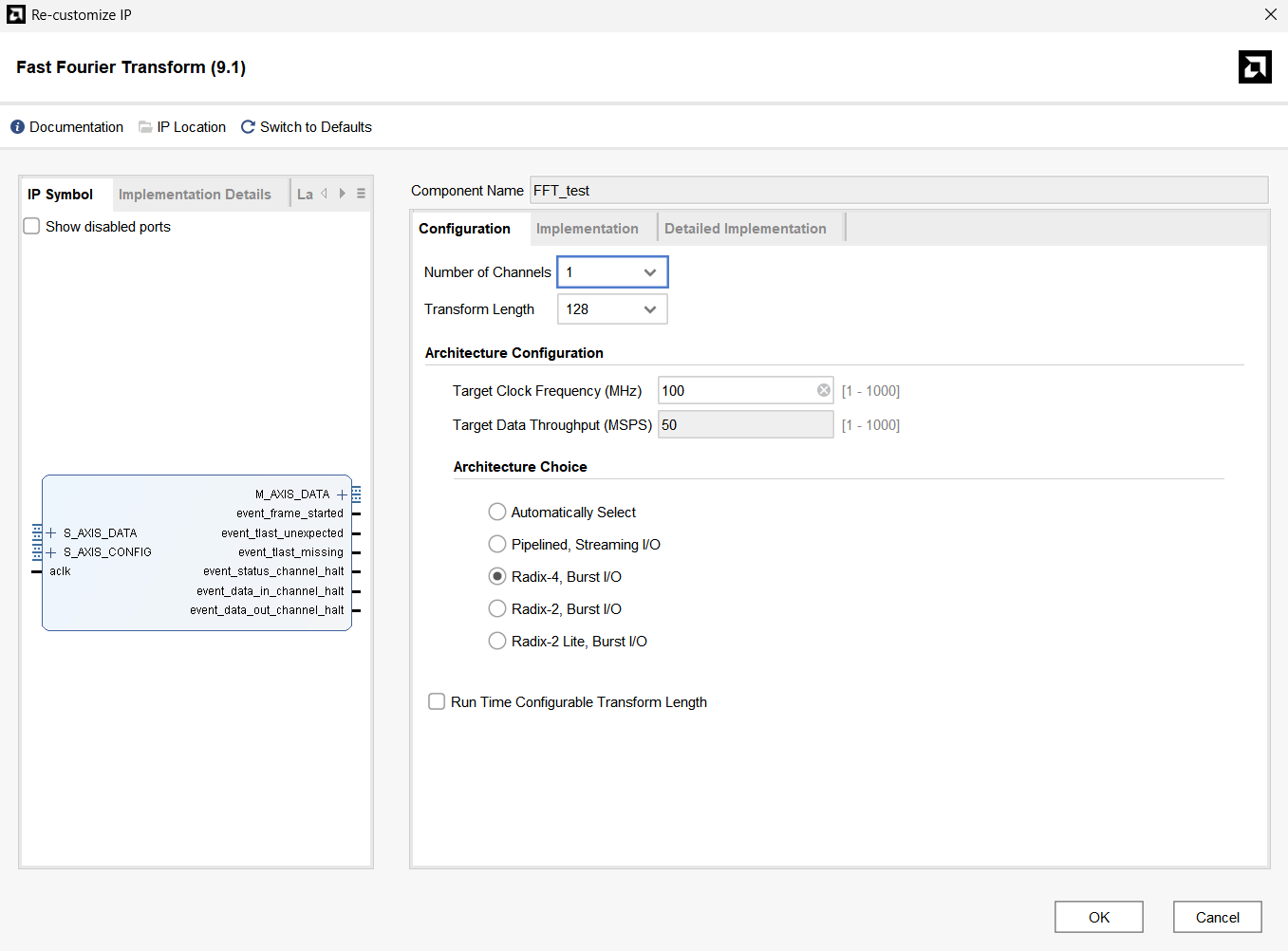

按照上图所示进行配置，下文对配置内容进行详述。
- Configuration
- Number of Channels：FFT 通道数，多通道即代表多帧数据同时进行 FFT 计算
- Transform Length：FFT 长度
- 当 Architecture Choise 选择 Automatically Select 时，Target Clock Frequency（期望的时钟频率）和 Target Data Throughput（期望的数据吞吐量）这两个参数用于确定使用的 FFT 架构
- 四种 FFT 架构
- Pipelined Streaming I/O：支持连续的数据流处理，具有最高的处理速度，但资源占用也最多。适用于对实时性要求高的应用
- Radix-4 Burst I/O：资源占用比上级少，处理速度比上级慢
- Radix-2 Burst I/O：资源占用比上级少，处理速度比上级慢
- Radix-2 Lite Burst I/O：资源占用最少，但处理速度最慢。适用于对性能要求不高且资源非常有限的场景。
- Run Time Configurable Transform Length：勾选后，可通过设置 s_axis_config_tdata 中 NFFT 字段的长度来改变 FFT 长度（需小于 Transform Length）

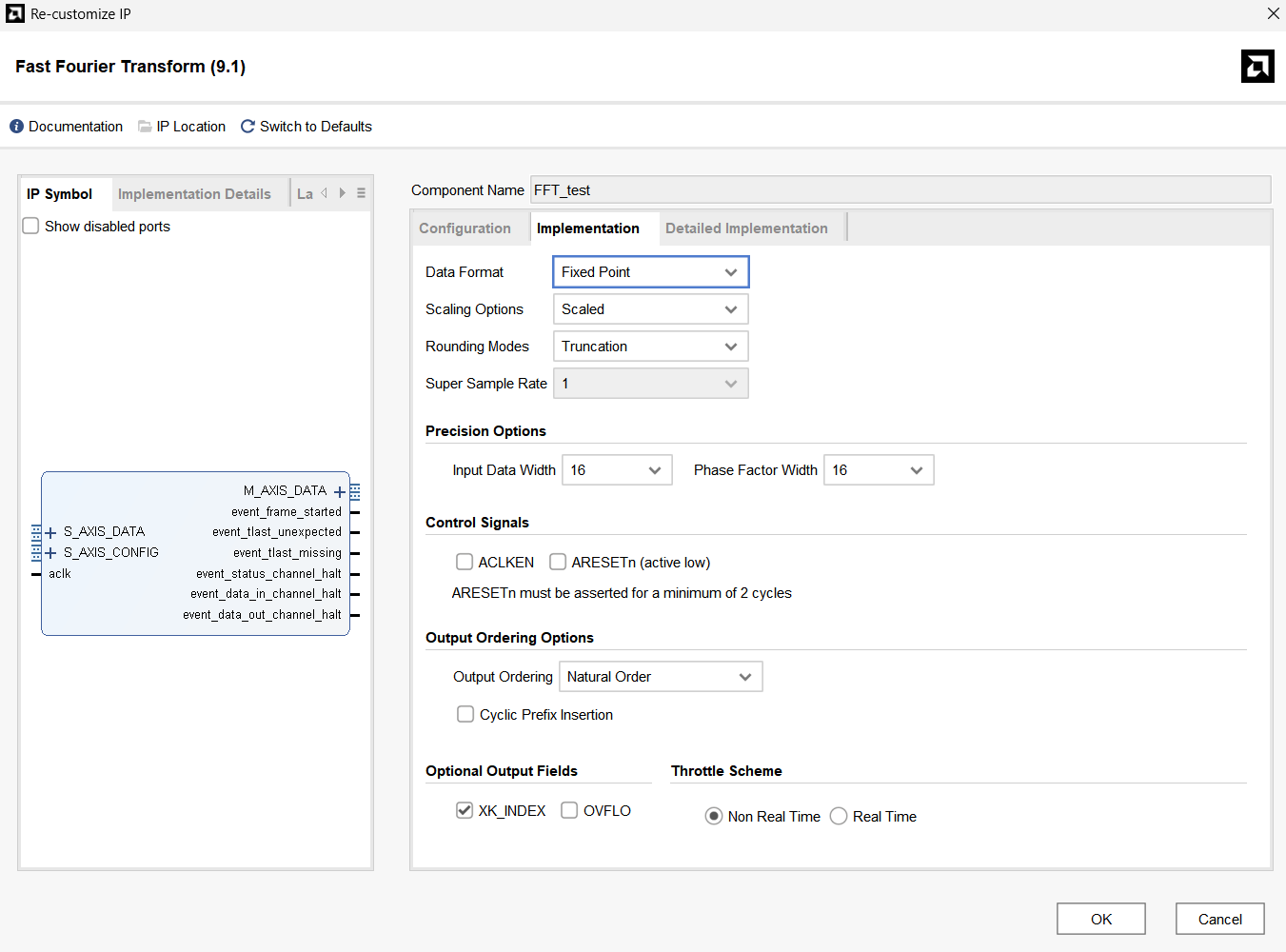

- Implementation
- Data Format：可选定点或浮点
- Scaling Options：在 Radix-4 架构下，每经过一级蝶形运算，值会出现 3bit 的增长；Radix-2 则会出现 2bit 的增长，为避免溢出或资源浪费，需设置缩放模式
- Scaled（缩放）：可通过配置缩放因子控制每一级的缩放情况
- Unscaled（未缩放）：不对数据进行缩放，输出数据位宽会在计算过程中增长
- Block Floating Point（块浮点缩放）：在每个计算阶段动态调整缩放因子，相比于 Scaled 模式，块浮点模式会增加资源使用
- Rounding Modes：Truncation（截断）、Convergent Rounding（收敛舍入，精度高但资源消耗大）
- ACLKEN（使能信号）
- ARESETn（复位信号）
- Output ordering：
- Natural Ordering：输出按顺序排列，已处理过
- Bit/Digit Reversed Order：对于 8 点 FFT，输出顺序为 0、4、2、6、1、5、3、7，需自行后续处理
- XK_INDEX：频谱索引
- OVFLO：溢出指示信号
- Throttle Scheme（节流方案）：可选择 Non Real Time（非实时）或者 Real Time（实时）

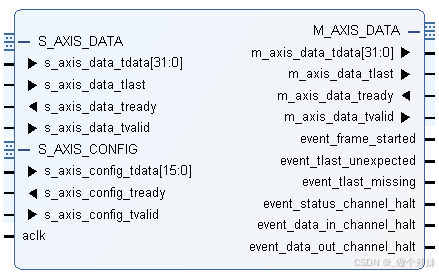

IP 核接口
s_axis_config_tdata 配置
| 字段 | 触发条件 | 定义 |
|---|---|---|
| NFFT | 勾选 Run Time Configurable Transform Length | 位宽 5 bit，数值为 log2(FFT点数) |
| CP_LEN | 勾选 Cyclic Prefix Insertion | 循环前缀长度 |
| FWD/INV | 必选 | 1 为 FFT，0 为 IFFT，每个 bit 对应一个 FFT 通道，第一通道放在最低位 |
| SCALE_SCH | Scaling Options 选择 scaled 时 | 配置缩放因子，具体方法见下文 |
| PAD | 自动触发 | 用于 8bit 对齐，当比特数不足 8 时，用零补齐 |
SCALE_SCH 配置方法：
- 基于 Radix-2 架构，蝶形运算的阶数为 log₂(N)，基于 Radix-4 和 Pipelined Streaming I/O 架构，蝶形运算的阶数为 log₄(N)
- 对于 Radix-2 和 Radix-4 架构，为每一阶配置一个缩放因子，因子可选 3/2/1/0，每个因子占 2bit
- 因子 3 对应缩放 1/8；因子 2 对应缩放 1/4；因子 1 对应缩放 1/2，一般而言，总放缩系数为 1/N
- 例如，对应 Radix-4 架构的 128 FFT点数，位宽为 2 * ceil( log₄(N) ) = 8，缩放因子可以设置为 [1,2,2,2]，高阶放在高位
输入输出端口描述
| 端口 | 方向 | 定义 |
|---|---|---|
| s_axis_config_tdata | IN | 配置数据 |
| s_axis_config_tready | OUT | 表示已准备好接收配置数据 |
| s_axis_config_tvalid | IN | 表示配置数据输入有效 |
| s_axis_data_tdata | IN | 输入数据，[31:16]为虚部，[15:0]为实部 |
| s_axis_data_tlast | IN | 表示输入结束，当 N 点数据输入完后置高 |
| s_axis_data_tready | OUT | 为高时表示 FFT 模块可以接收数据 |
| s_axis_data_tvalid | IN | 表示数据输入有效 |
| m_axis_data_tdata | OUT | 输出频谱数据，[31:16]为虚部，[15:0]为实部 |
| m_axis_data_tlast | OUT | 表示输出结束，当 N 点数据输出完后置高 |
| m_axis_data_tready | IN | 表示从设备已准备好数据接收 |
| m_axis_data_tvalid | OUT | 表示数据输出有效 |

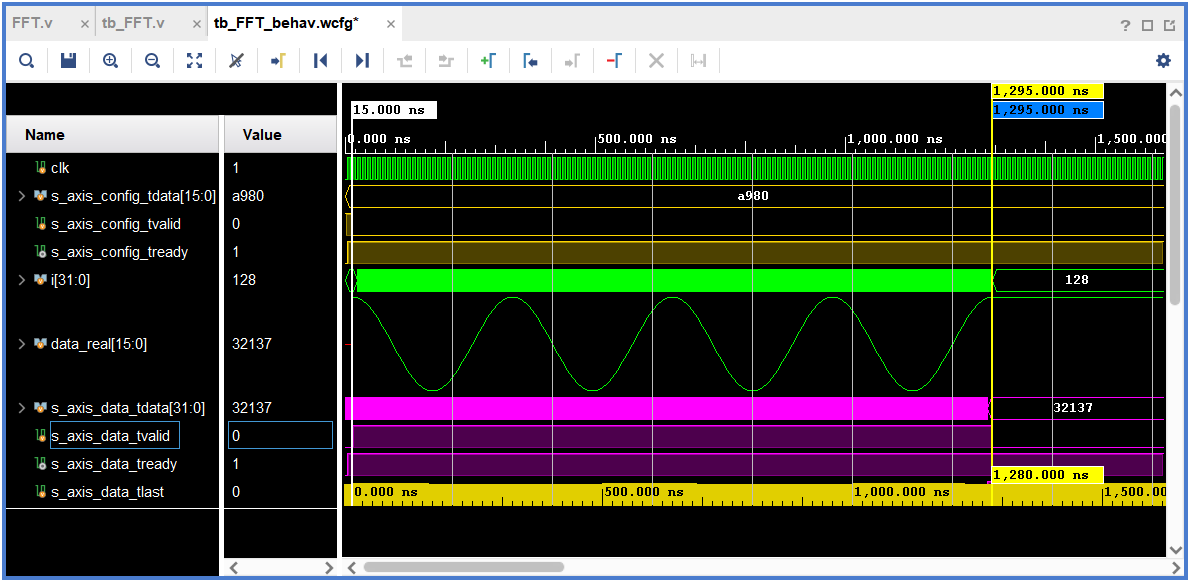

仿真
- s_axis_config_tdata = 16’b10101001_1_0000000; 高八位是缩放因子，低八位是 FWD/INV 和用于补齐的零，如果不使用缩放因子的话，将其配置为 8’b0000_0001
- s_axis_data_tdata [31:16]为虚部，[15:0]为实部，均为有符号数
- 输入信号是频点为 2MHz的单载波，采样率是 64MHz
- s_axis_data_tvalid 要与第一个信号输入的同时拉高，在最后一个信号输出后拉低
- s_axis_data_tlast 是在最后一个信号的所在时钟周期拉高

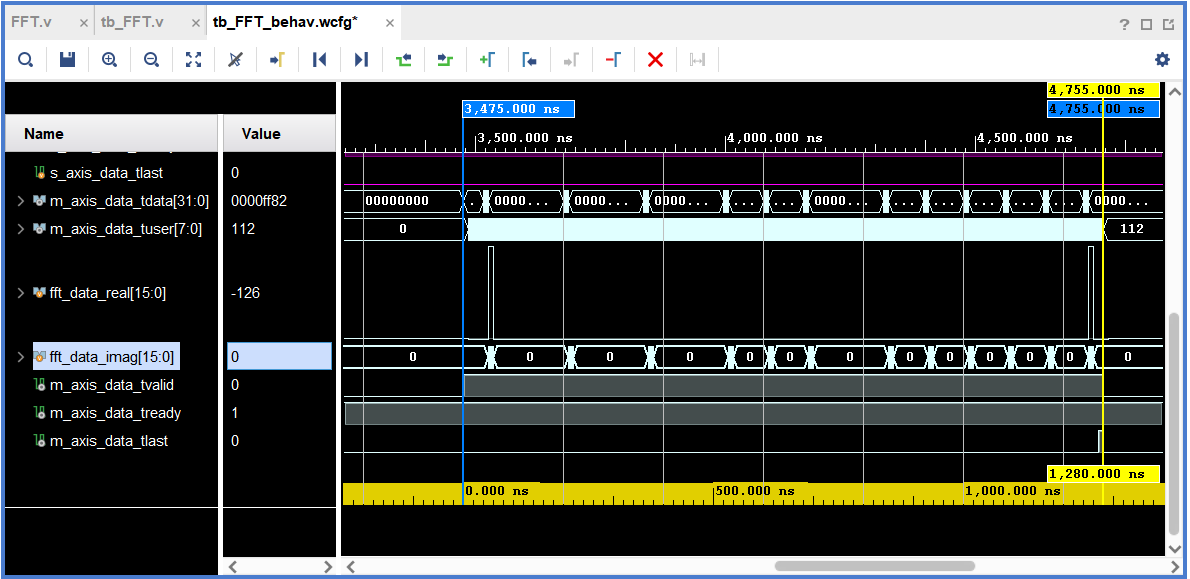

- m_axis_data_tuser 是频谱索引，m_axis_data_tuser * fs / N 为真实的频点，即 4 * 64M / 128 = 2MHz，与输入设置的相符
