任务场景一

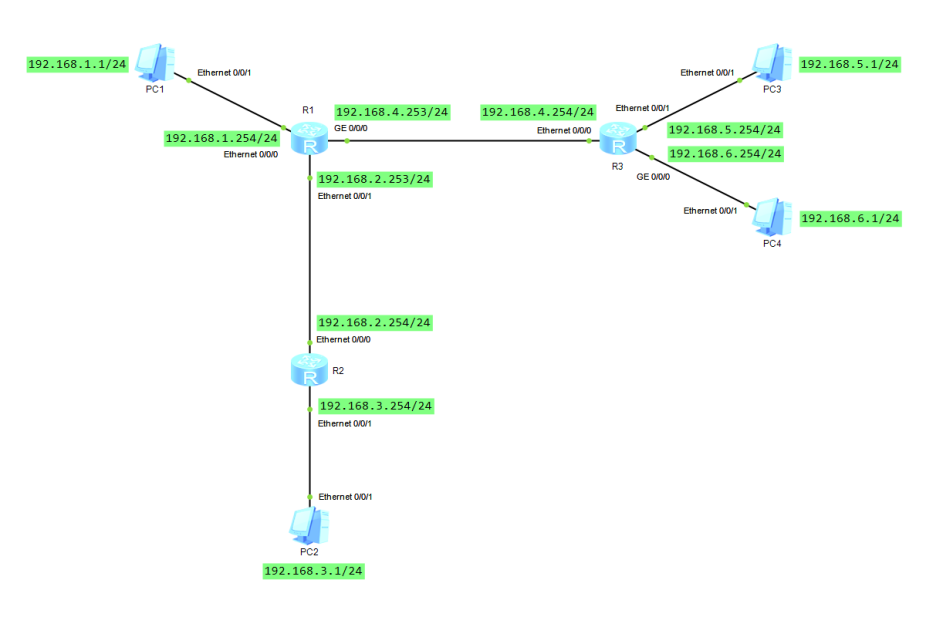

按照下图完成网络拓扑搭建和配置

任务要求：

通过在路由器R1、R2和R3上配置静态路由，实现网络中各终端PC能够正常通信。

【r1配置】

int e0/0/0

[R1-Ethernet0/0/0]ip address 192.168.1.254 24

[R1]int e0/0/1

[R1-Ethernet0/0/1]ip address 192.168.2.253 24

[R1]int gi0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.4.253 24

[R1]ip route-static 192.168.3.0 24 192.168.2.254

ip route-static 目标网络地址子网掩码长度下一跳地址

ip route-static：静态路由配置关键字（华为 / 华三设备语法，Cisco 设备省略 static，直接用 ip route）。
192.168.3.0 24：目标网络地址及子网掩码（24 表示子网掩码为 255.255.255.0，即目标网络为 192.168.3.0/24）。
192.168.2.254：下一跳地址（Next Hop），即路由器将发往目标网络的数据包转发到的下一个设备的 IP 地址。

核心作用是：给指定数据包转发路径，当路由器需要将数据包发送到 192.168.3.0/24 网络时，会将数据包转发给 192.168.2.254 这个下一跳地址（通常是相邻路由器的接口 IP）。

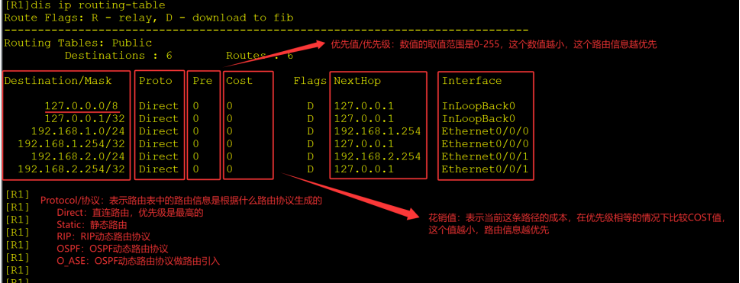

查看路由表：[Router] display ip routing-table

[R1]ip route-static 192.168.5.0 24 192.168.4.254

[R1]ip route-static 192.168.6.0 24 192.168.4.254

【r2配置】

[R2]int e0/0/0

[R2-Ethernet0/0/0]ip address 192.168.2.254 24

[R2]int e0/0/1

[R2-Ethernet0/0/1]ip address 192.168.3.254 24

[R2]ip route-static 192.168.1.0 24 192.168.2.253

[R2]ip route-static 192.168.5.0 24 192.168.2.253

[R2]ip route-static 192.168.6.0 24 192.168.2.253

【r3配置】

[R3]int e0/0/0

[R3-Ethernet0/0/0]ip address 192.168.4.254 24

[R3-Ethernet0/0/0]int e0/0/1

[R3-Ethernet0/0/1]ip address 192.168.5.254 24

[R3]int gi0/0/0

[R3-GigabitEthernet0/0/0]ip address 192.168.6.254 24

[R3]ip route-static 192.168.1.0 24 192.168.4.253

[R3]ip route-static 192.168.3.0 24 192.168.4.253

任务场景二

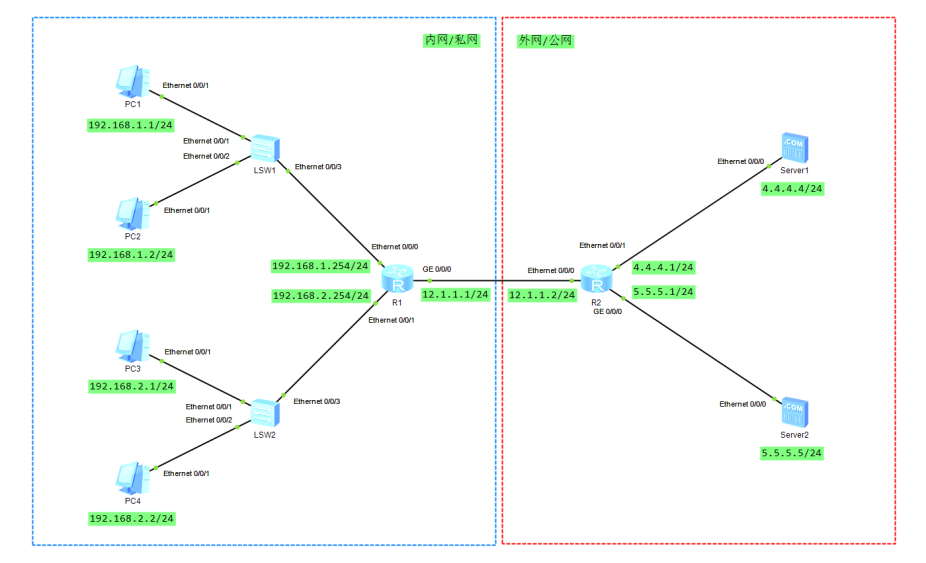

按照下图完成网络拓扑搭建和配置

任务要求：

通过在路由器R1上配置缺省路由，在路由器R2上配置静态路由，实现网络中各终端PC能够正常通信。

【r1配置】

[R1]int e0/0/0

[R1-Ethernet0/0/0]ip address 192.168.1.254 24

[R1-Ethernet0/0/0]int e0/0/1

[R1-Ethernet0/0/1]ip address 192.168.2.254 24

[R1]int gi0/0/0

[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24

[R1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

【r2配置】

[R2]int e0/0/0

[R2-Ethernet0/0/0]ip address 12.1.1.2 24

[R2-Ethernet0/0/0]int e0/0/1

[R2-Ethernet0/0/1]ip address 4.4.4.1 24

[R2-Ethernet0/0/1]int gi0/0/0

[R2-GigabitEthernet0/0/0]ip address 5.5.5.1 24

[R2]ip route-static 192.168.1.0 24 12.1.1.1

[R2]ip route-static 192.168.2.0 24 12.1.1.1
