01 | 引言

在上一篇文章中，介绍了如何设置PCB的电气规则约束，以及如何设置层叠，到此我们已经完成了使用Cadence设计PCB的前期准备工作；

在本篇文章中，主要介绍如何放置元件、元件布局相关的操作方法和步骤；

上一期参考文章：

《Cadence学习笔记之---PCB电气规则约束设置、层叠设置》；

02 | 环境描述

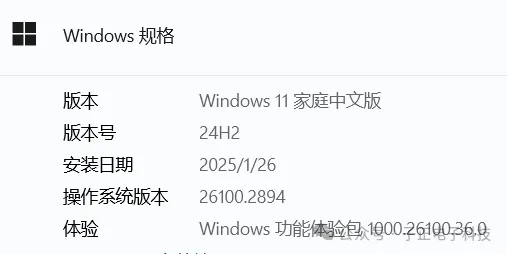

操作系统：Win 11；

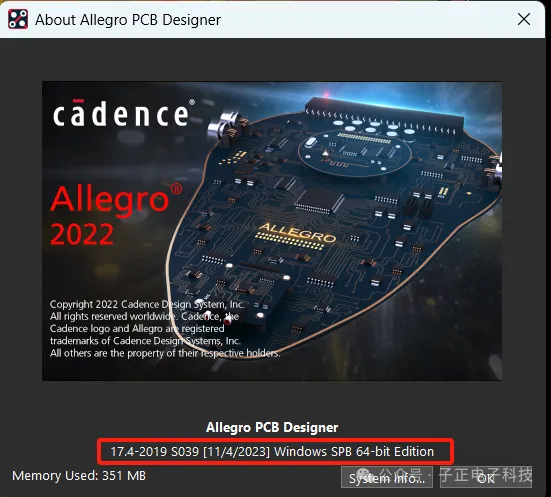

软件版本：Allegro Cadence 17.4 (备注：已打补丁)；

软件配置：默认设置； (备注：无安装任何插件)；

03 | 元件放置

在Cadence中，元件放置的方法有很多种：

· 交互式放置

· 按原理图页批量放置

这里我们主要讲交互式放置的方法，这种方式的好处是可以及时根据原理图来调整布局，一个好的布局，布线就会事半功倍，也会影响后期EMC、EMI的测试结果；

假设我们已经完成了板框导入、网表导入(参考文章：《Cadence学习笔记之---导入PCB板框、网表》)、叠层设计、电气规则设置，开始进行元件放置和布局；

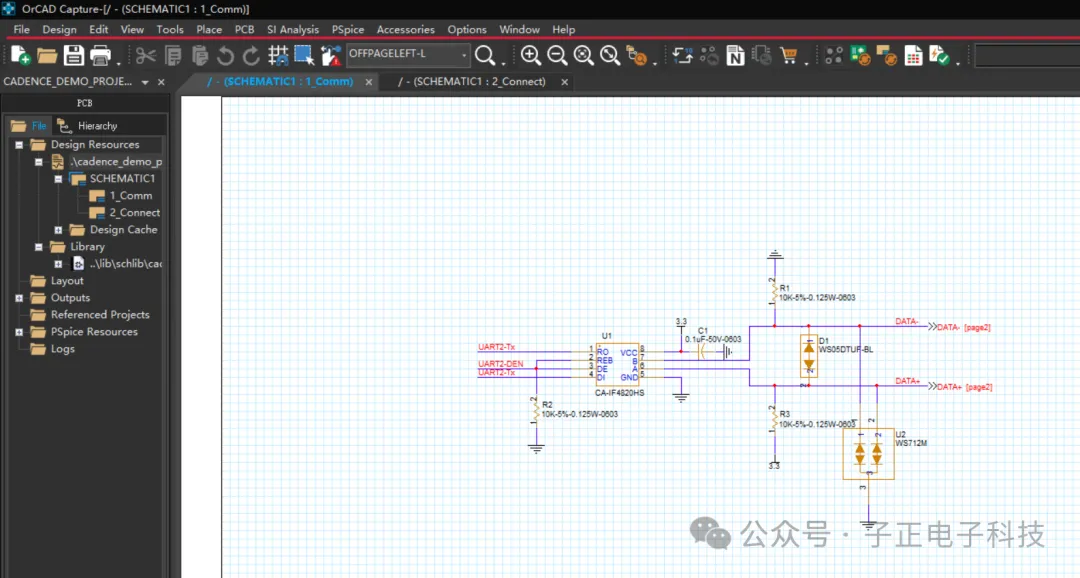

打开对应的原理图工程；(原理图工程相关操作参考之前的文章)

打开PCB工程；(PCB工程相关参考可参考之前的文章)

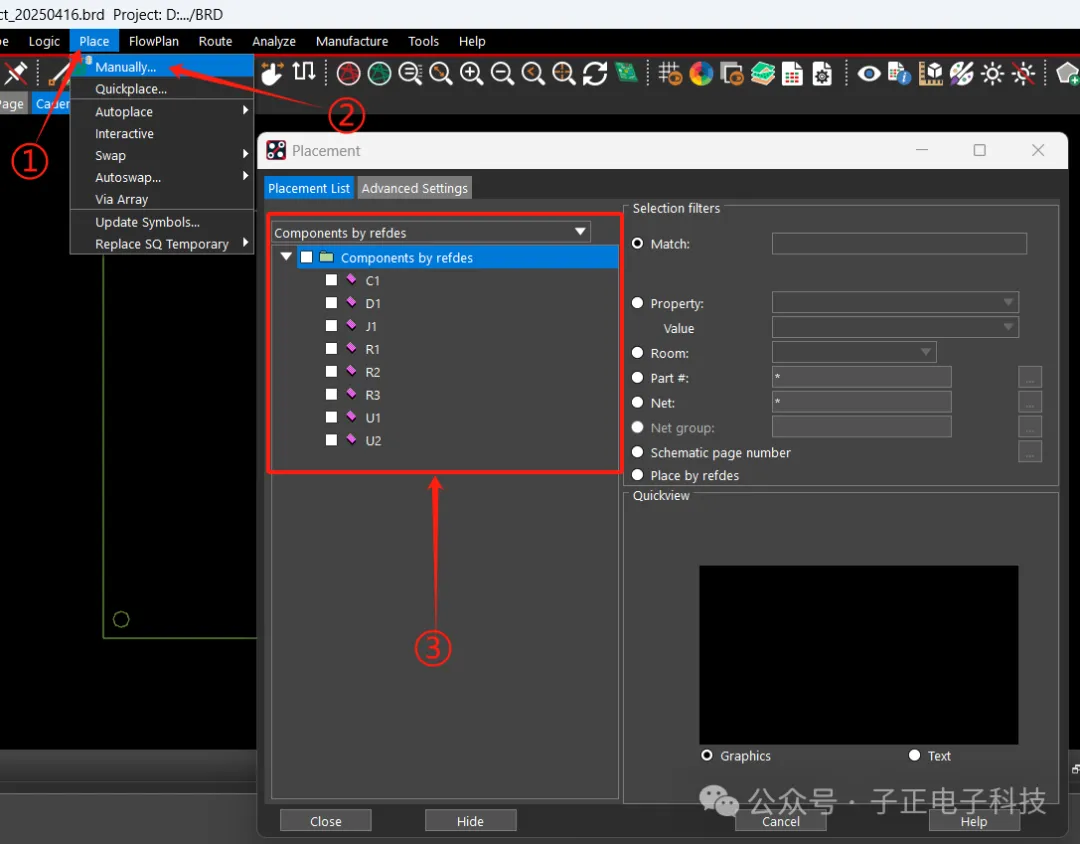

<1>、<2>、按照顺序打开元件放置窗口；

<3>、所有的元件都会在此处显示；(勾选器件代表选中)

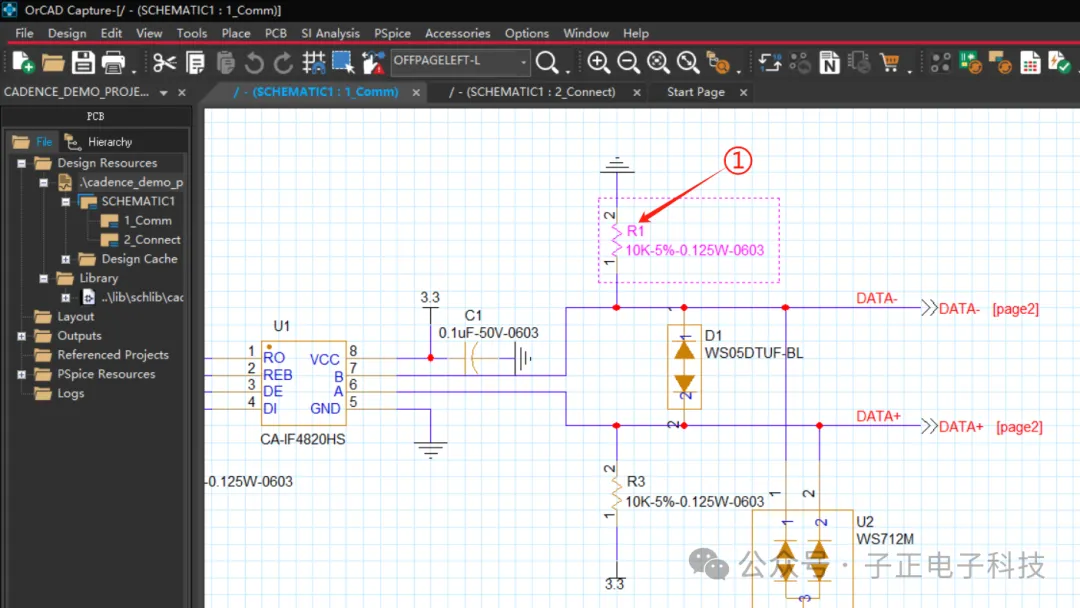

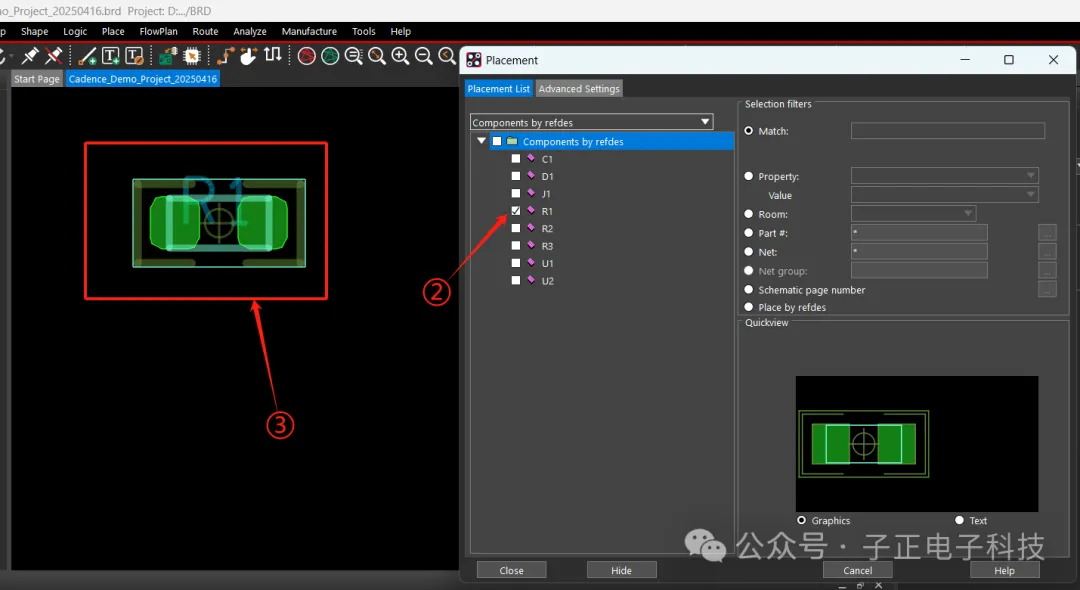

<1>、回到原理图中，选中元件；

<2>、在PCB工程中，对应的元件就被选中；

<3>、选中的元件会挂在光标上，左击即放置成功；(放置成功之后，关闭放置窗口要点击Close，点击取消则放弃刚刚的放置动作)

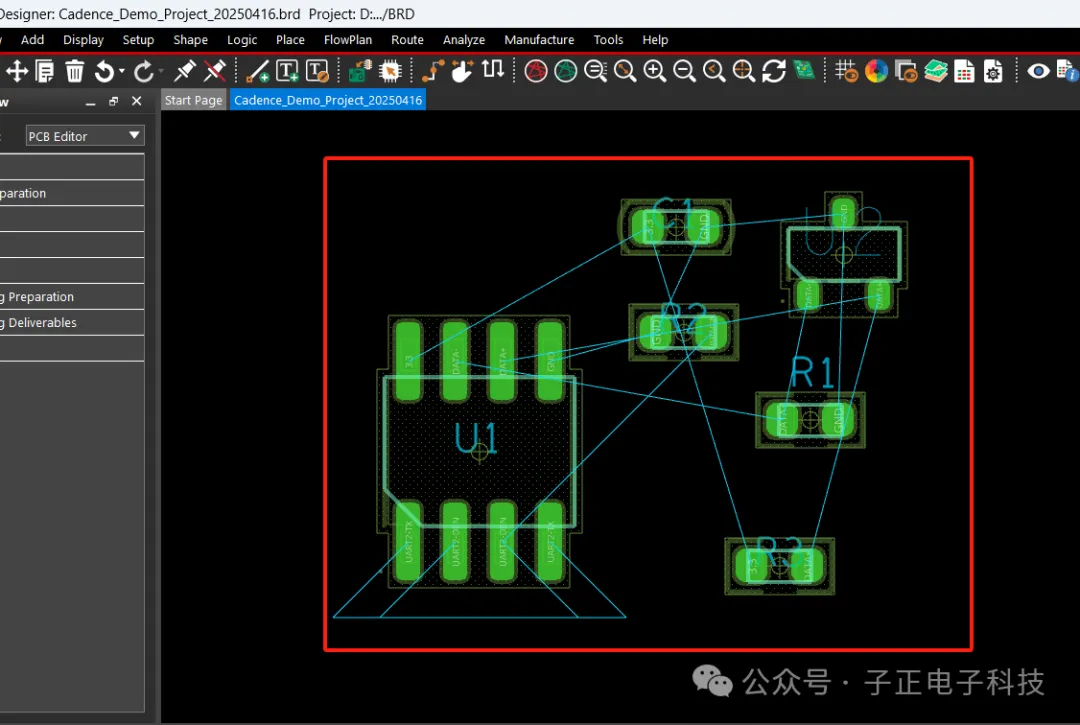

按照上述的步骤即可放置全部的元件；(也可以一次选中多个元件，然后进行逐一放置)

交互式放置操作已介绍完，接着是介绍按原理图页进行元件放置；

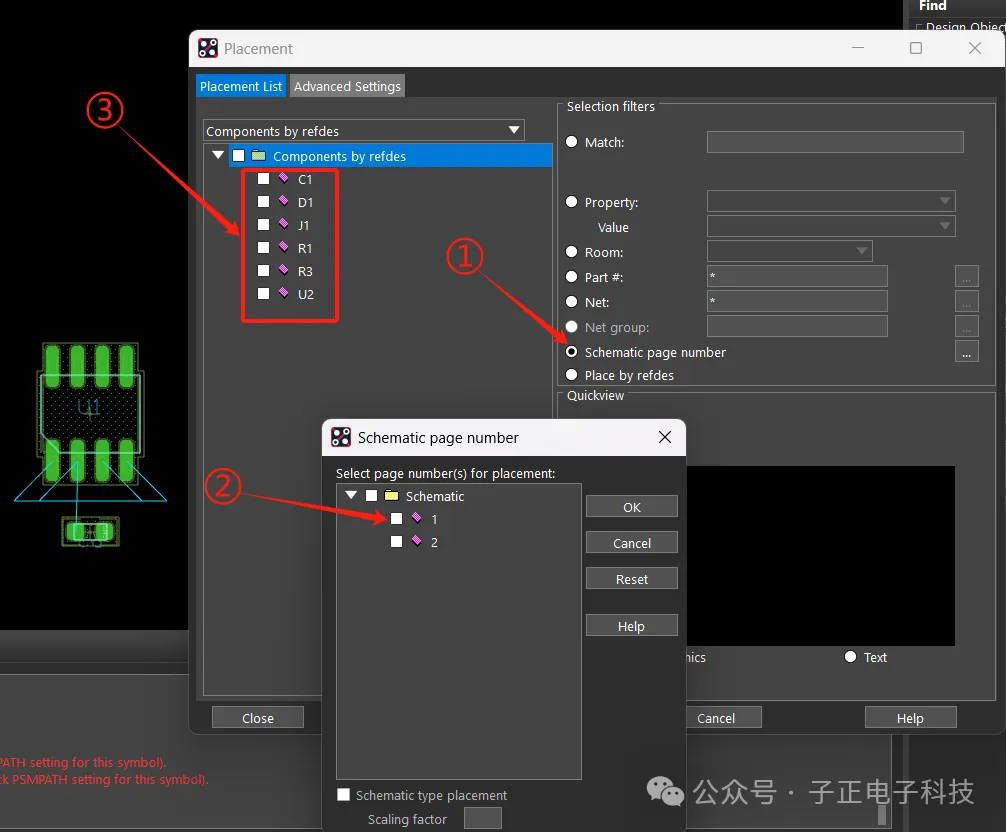

<1>、按照上述的操作重新打开元件放置窗口，选中原理图页；

<2>、选中相应的原理图页页码；

<3>、被选中的原理图页中，所有元件在此处显示，勾选进行放置即可；

至此，元件放置介绍完毕，这里力荐使用交互式放置元件，这样能保证布局的合理性，不会把不同网络的电阻放置错位(参数一致也不行)。

04 | 布局相关操作

当元件全部都放置完，接着我们讲一讲有关布局的操作有哪些；

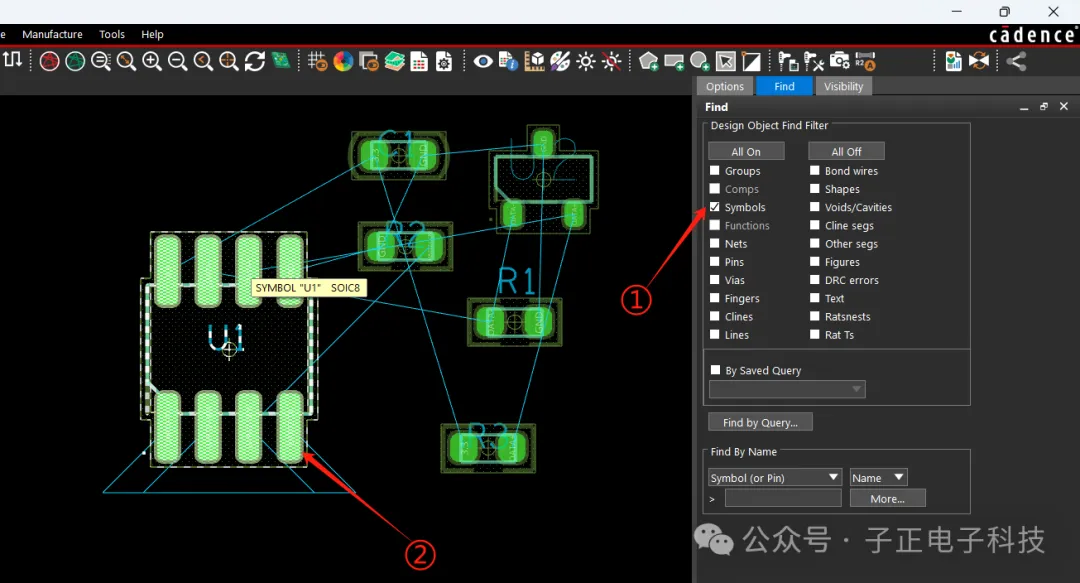

如何选中相应的元素？

<1>、如果我们需要选中元件时，需要先勾选元素类型；(比如这里我想选中元件封装，所以就需要勾选封装这个类型；当我们需要选中什么类型的元素就要勾选上相应的类型才行)

<2>、当勾选类型为封装时，鼠标放置在封装上，封装会进行高亮显示，其它元素则无法选中；

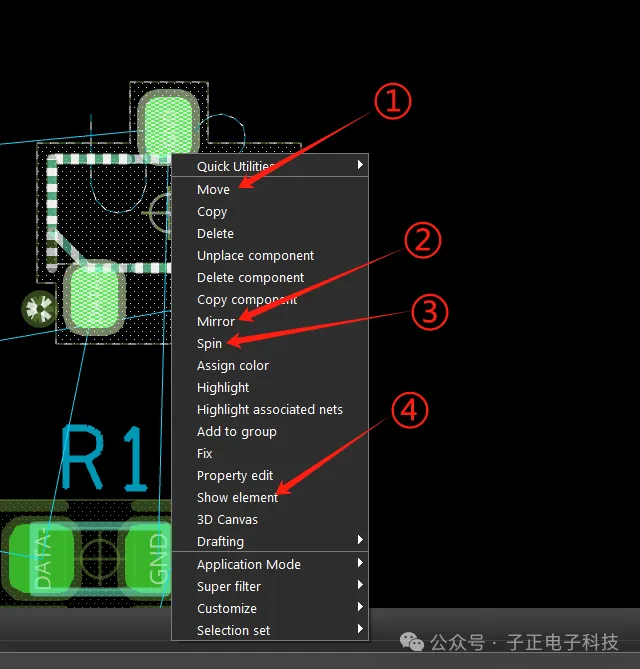

关于元件的重要操作有哪些？

首先，右击元件打开操作选项；

<1>、移动元件位置；(不改变方向)

<2>、更改元件所在层；(例如元件当前在Top层，点击后切换到Bottom层)

<3>、调整元件的方向；(不改变位置)

<4>、显示元件的详细信息；(封装、位置等)

关于元件电气飞线的重要操作有哪些？

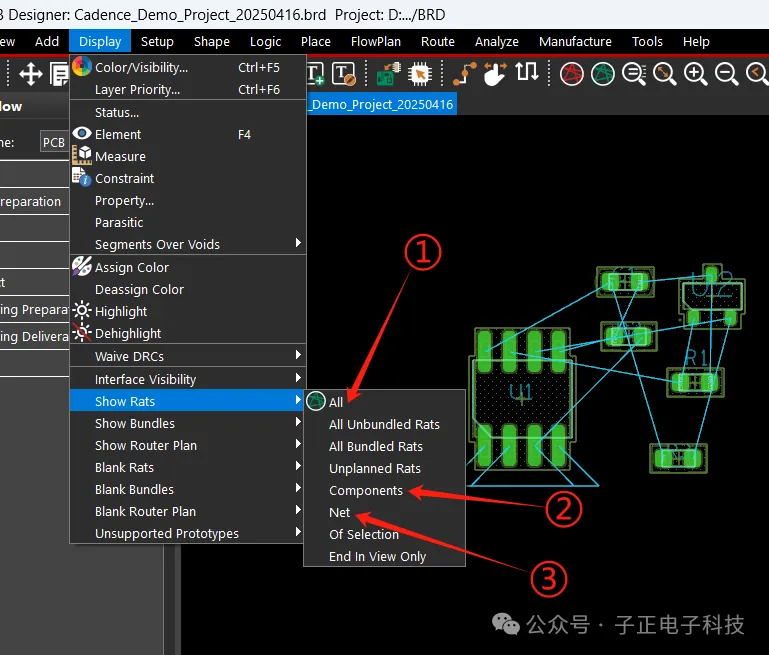

首先，打开显示设置；

<1>、显示全部飞线；

<2>、按照元件显示外围网络所有飞线；

<3>、按照选中的网络显示飞线

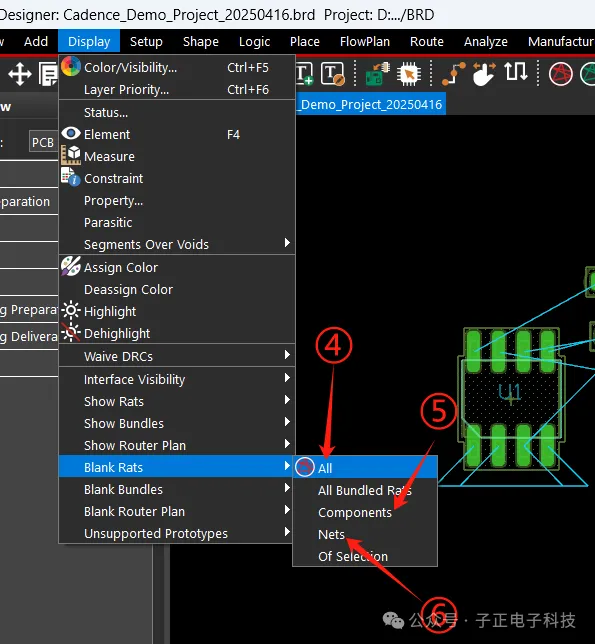

<4>、关闭所有飞线；

<5>、按照元件关闭外围网络所有飞线；

<6>、按照选中的网络关闭飞线；

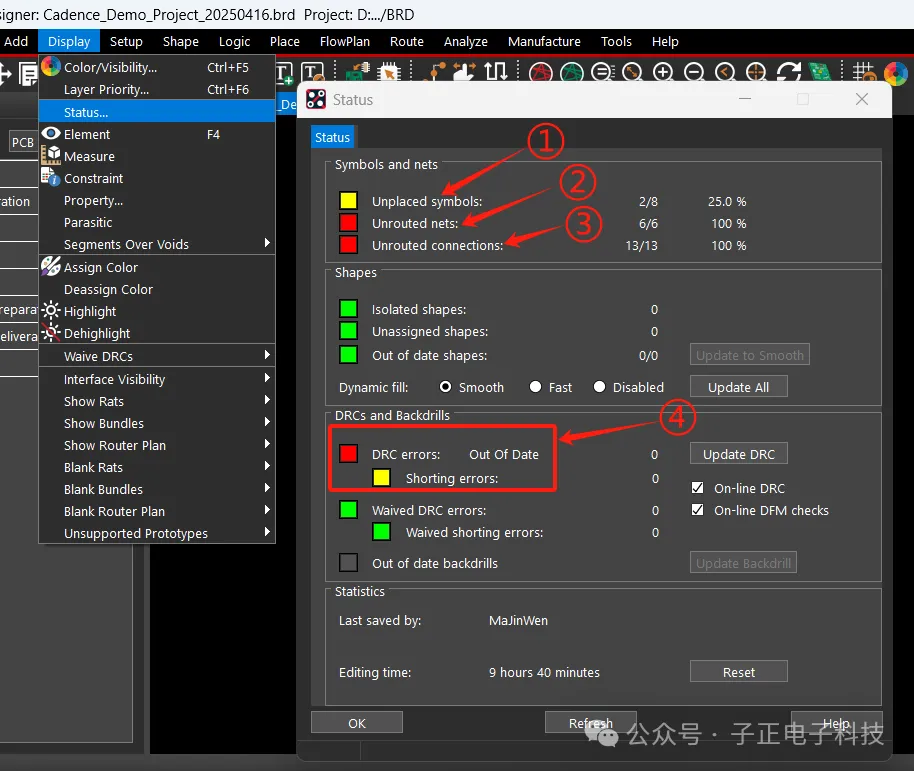

关于PCB布局状态如何查看？

打开状态显示；

<1>、显示当前未放置的元件；(元件全部放置完成之后，会显示为绿色)

<2>、显示未布线的网络；(网络全部布线完成，会显示为绿色)

<3>、显示当前未连接的电气点；(电气连接全部完成，会显示为绿色)

<4>、当前PCB的DRC错误；(此时未布线完成，所以无需过多关注)
