基于 Python 的界面程序复现:标准干涉槽型设计计算及仿真
在工业设计与制造领域,刀具的设计与优化是提高生产效率和产品质量的关键环节之一。本文将介绍如何使用 Python 复现一个用于标准干涉槽型设计计算及仿真的界面程序,旨在帮助工程师和研究人员更好地理解和优化刀具设计。
项目背景
在刀具制造过程中,干涉槽型的设计对于刀具的性能和寿命具有重要影响。传统的设计方法往往依赖于经验公式和手工计算,这种方式不仅效率低下,而且容易出错。随着计算机技术的发展,利用计算机辅助设计(CAD)和计算机辅助工程(CAE)工具进行刀具设计已成为趋势。

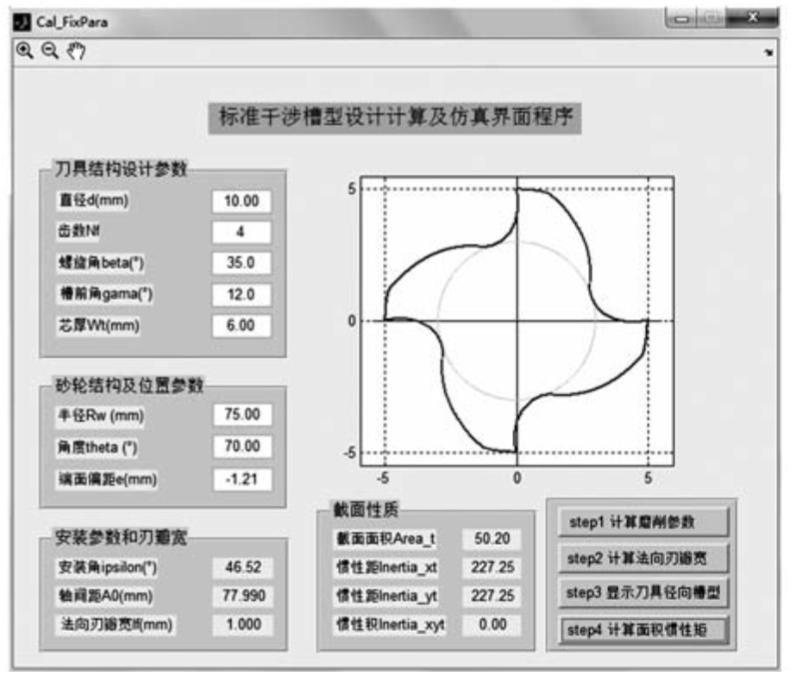

本文要复现的界面程序如图所示,来自某论文的一张图片,该程序用于标准干涉槽型的设计计算及仿真。通过该程序,用户可以输入刀具的几何参数和工艺参数,程序将自动计算相关的磨削参数、法向刃宽等,并以图形化的方式显示刀具的槽型。
界面程序开发
技术选型
为了实现上述功能,我们选择使用 Python 语言,并结合以下库进行开发:
tkinter
:Python 的标准 GUI 库,用于创建图形用户界面。matplotlib
:一个强大的绘图库,用于在界面中显示刀具的槽型图形。
程序结构设计
整个界面程序的设计遵循模块化原则,主要分为以下几个部分:
- 参数输入部分:用户可以在此输入刀具的几何参数(如直径、齿数、螺旋角等)和工艺参数(如砂轮半径、角度等)。
- 图形显示部分:用于实时显示刀具的槽型图形,帮助用户直观地了解设计结果。
- 计算与仿真部分:根据用户输入的参数,计算相关的磨削参数和刀具性能指标,并提供仿真功能。
代码实现
以下是界面程序的核心代码实现:
import tkinter as tk
from tkinter import ttk
import matplotlib.pyplot as plt
from matplotlib.figure import Figure
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg
from matplotlib.patches import Circleclass App:def __init__(self, root):self.root = rootself.root.title("标准干涉槽型设计计算及仿真界面程序")# 初始化参数字典self.parameters = {"直径 d(mm)": 10.00,"齿数 Nf": 4,"螺旋角 beta(°)": 35.0,"槽前角 gama(°)": 12.0,"芯厚 Wt(mm)": 6.00,"半径 Rw(mm)": 75.00,"角度 theta(°)": 70.00,"法向刃宽 lf(mm)": 1.000,"安装角 epsilon(°)": None,"轴间距 A0(mm)": None,"端面偏距 e(mm)": None}# 创建左侧参数输入部分self.create_parameter_section()# 创建中间图形显示部分self.create_graph_section()# 创建右侧步骤按钮部分self.create_step_section()def create_parameter_section(self):# 刀具结构设计参数self.tool_frame = ttk.LabelFrame(self.root, text="刀具结构设计参数")self.tool_frame.grid(row=0, column=0, padx=10, pady=10, sticky="w")parameters = ["直径 d(mm)", "齿数 Nf", "螺旋角 beta(°)", "槽前角 gama(°)", "芯厚 Wt(mm)"]self.entries_tool = {}for i, param in enumerate(parameters):ttk.Label(self.tool_frame, text=param).grid(row=i, column=0, padx=5, pady=5, sticky="w")entry = ttk.Entry(self.tool_frame)entry.insert(0, str(self.parameters[param]))entry.grid(row=i, column=1, padx=5, pady=5, sticky="w")entry.bind("<Return>", lambda e, p=param: self.update_parameter(p, entry.get()))self.entries_tool[param] = entry# 砂轮结构及位置参数self.wheel_frame = ttk.LabelFrame(self.root, text="砂轮结构及位置参数")self.wheel_frame.grid(row=1, column=0, padx=10, pady=10, sticky="w")parameters = ["半径 Rw(mm)", "角度 theta(°)"]self.entries_wheel = {}for i, param in enumerate(parameters):ttk.Label(self.wheel_frame, text=param).grid(row=i, column=0, padx=5, pady=5, sticky="w")entry = ttk.Entry(self.wheel_frame)entry.insert(0, str(self.parameters[param]))entry.grid(row=i, column=1, padx=5, pady=5, sticky="w")entry.bind("<Return>", lambda e, p=param: self.update_parameter(p, entry.get()))self.entries_wheel[param] = entry# 安装参数和刀宽self.installation_frame = ttk.LabelFrame(self.root, text="安装参数和刀宽")self.installation_frame.grid(row=2, column=0, padx=10, pady=10, sticky="w")parameters = ["法向刃宽 lf(mm)", "安装角 epsilon(°)", "轴间距 A0(mm)", "端面偏距 e(mm)"]self.entries_installation = {}for i, param in enumerate(parameters):ttk.Label(self.installation_frame, text=param).grid(row=i, column=0, padx=5, pady=5, sticky="w")entry = ttk.Entry(self.installation_frame)entry.insert(0, str(self.parameters[param] if self.parameters[param] is not None else ""))entry.grid(row=i, column=1, padx=5, pady=5, sticky="w")if param in ["安装角 epsilon(°)", "轴间距 A0(mm)", "端面偏距 e(mm)"]:entry.config(state='readonly')self.entries_installation[param] = entrydef create_graph_section(self):self.graph_frame = ttk.LabelFrame(self.root, text="图形显示")self.graph_frame.grid(row=0, column=1, rowspan=3, padx=10, pady=10, sticky="nsew")# 创建一个简单的图形显示区域self.fig = Figure(figsize=(5, 5), dpi=100)self.ax = self.fig.add_subplot(111)self.ax.set_xlim(-10, 10)self.ax.set_ylim(-10, 10)self.ax.grid(True)# 初始化时绘制两个圆self.draw_initial_circles()# 创建一个Canvas,用于显示图形self.canvas = FigureCanvasTkAgg(self.fig, master=self.graph_frame)self.canvas.get_tk_widget().pack(fill=tk.BOTH, expand=True)def draw_initial_circles(self):# 清除之前的图形,但保留坐标轴self.ax.clear()self.ax.set_xlim(-10, 10)self.ax.set_ylim(-10, 10)self.ax.grid(True)# 绘制两个圆outer_radius = self.parameters["直径 d(mm)"] / 2inner_radius = self.parameters["芯厚 Wt(mm)"] / 2outer_circle = Circle((0, 0), outer_radius, fill=False, color='blue')inner_circle = Circle((0, 0), inner_radius, fill=False, color='red')self.ax.add_patch(outer_circle)self.ax.add_patch(inner_circle)self.canvas.draw()def draw_slot_profile(self):# 在现有图形上绘制槽型# 这里只是一个示例,实际槽型计算需要根据具体需求实现self.ax.plot([1, 2, 3, 4], [1, 2, 3, 4], 'g-')self.canvas.draw()def create_step_section(self):self.step_frame = ttk.LabelFrame(self.root, text="步骤")self.step_frame.grid(row=0, column=2, rowspan=3, padx=10, pady=10, sticky="nsew")steps = ["step1 计算磨削参数", "step2 计算法向刀宽", "step3 显示刀具径向槽型", "step4 计算面积惯性矩"]self.buttons = []for i, step in enumerate(steps):button = ttk.Button(self.step_frame, text=step, command=lambda s=step: self.on_button_click(s))button.pack(fill=tk.X, padx=5, pady=5)self.buttons.append(button)def update_parameter(self, param, value):try:if param in ["齿数 Nf"]:self.parameters[param] = int(value)else:self.parameters[param] = float(value)# 更新参数字典后,重新绘制图形self.draw_initial_circles()except ValueError:print(f"Invalid value for {param}")def on_button_click(self, step):print(f"Button clicked: {step}")if step == "step1 计算磨削参数":self.calculate_grinding_parameters()elif step == "step3 显示刀具径向槽型":self.draw_slot_profile()def calculate_grinding_parameters(self):# 这里只是一个简单的示例,实际计算需要根据具体需求实现d = self.parameters["直径 d(mm)"]Nf = self.parameters["齿数 Nf"]beta = self.parameters["螺旋角 beta(°)"]lf = self.parameters["法向刃宽 lf(mm)"]# 计算安装角 epsilonepsilon = 45.0 # 示例计算# 计算轴间距 A0A0 = d * Nf / 2 # 示例计算# 计算端面偏距 ee = -d / (2 * Nf) # 示例计算# 更新参数字典self.parameters["安装角 epsilon(°)"] = epsilonself.parameters["轴间距 A0(mm)"] = A0self.parameters["端面偏距 e(mm)"] = e# 更新界面显示self.entries_installation["安装角 epsilon(°)"].config(state='normal')self.entries_installation["安装角 epsilon(°)"].delete(0, tk.END)self.entries_installation["安装角 epsilon(°)"].insert(0, str(epsilon))self.entries_installation["安装角 epsilon(°)"].config(state='readonly')self.entries_installation["轴间距 A0(mm)"].config(state='normal')self.entries_installation["轴间距 A0(mm)"].delete(0, tk.END)self.entries_installation["轴间距 A0(mm)"].insert(0, str(A0))self.entries_installation["轴间距 A0(mm)"].config(state='readonly')self.entries_installation["端面偏距 e(mm)"].config(state='normal')self.entries_installation["端面偏距 e(mm)"].delete(0, tk.END)self.entries_installation["端面偏距 e(mm)"].insert(0, str(e))self.entries_installation["端面偏距 e(mm)"].config(state='readonly')if __name__ == "__main__":root = tk.Tk()app = App(root)root.mainloop()
功能细节
参数输入
用户可以在界面的左侧输入刀具的几何参数和工艺参数。输入框支持实时更新,用户按下回车键后,程序会立即更新参数并重新绘制图形。
图形显示
中间的图形显示区域使用 matplotlib
绘制刀具的槽型。初始化时,根据用户输入的直径和芯厚绘制两个圆。用户可以通过点击“step3 显示刀具径向槽型”按钮,在现有图形上绘制槽型。
计算与仿真
右侧的步骤按钮提供了不同的计算和仿真功能:
- step1 计算磨削参数:计算安装角、轴间距和端面偏距,并将结果显示在对应的输入框中。
- step2 计算法向刀宽:计算法向刀宽(此功能需根据具体需求实现)。
- step3 显示刀具径向槽型:在图形显示区域绘制刀具的槽型。
- step4 计算面积惯性矩:计算刀具截面的面积惯性矩(此功能需根据具体需求实现)。
总结与展望
本文介绍的基于 Python 的标准干涉槽型设计计算及仿真界面程序,为刀具设计提供了一个直观、高效的工具。通过 tkinter
和 matplotlib
的结合,实现了参数输入、图形显示和计算仿真等功能。
未来的工作将集中在以下几个方面:
- 功能扩展:增加更多的计算和仿真功能,如法向刀宽和面积惯性矩的精确计算。
- 优化界面:进一步优化界面布局和交互体验,使其更加用户友好。
- 实际应用:将程序应用于实际的刀具设计和制造过程中,验证其有效性和实用性。
