实物工厂零件画图案例（上）

文章目录

  • 滑台气缸安装板
  • 旋转气缸安装板
  • 张紧调节块
  • 长度调节块
  • 双轴气缸安装板
  • 步进电机安装板
  • 梯形丝杆轴承座

简介：案例点击此处下载，这次的这几个案例并没有很大的难度，练习这几个案例最为重要的一点就是知道：当你拿到一个实物的时候，如何将这个实物用软件给建模出来，因为实物它是没有图纸的。你需要自己去测量尺寸，去想建模思路。

滑台气缸安装板

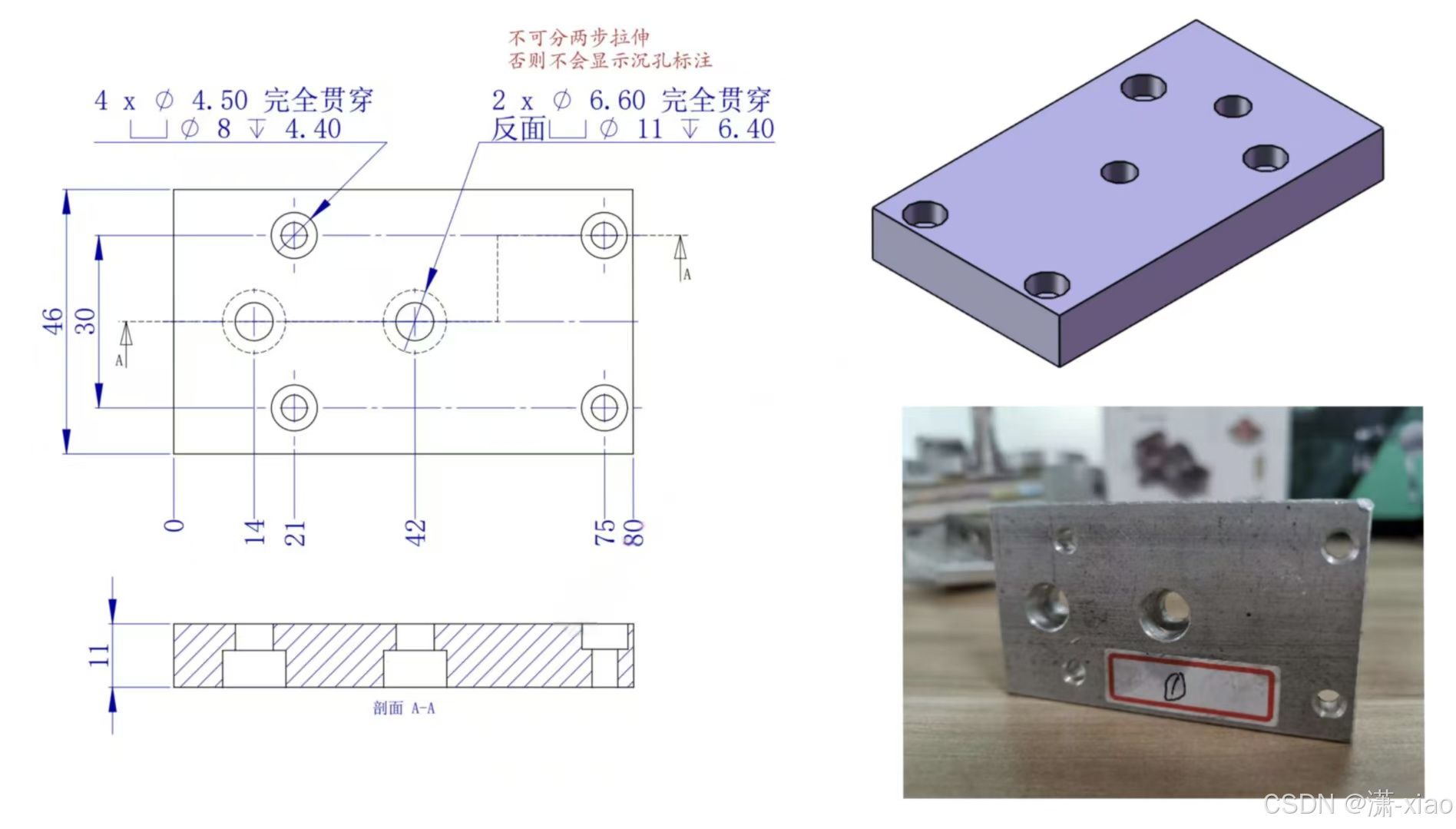

在这里插入图片描述

先拉伸出一块板，随后在这个板上打孔，注意，在这个图纸上它这个宽度是采用尺寸链标注（坐标标注）

在这里插入图片描述

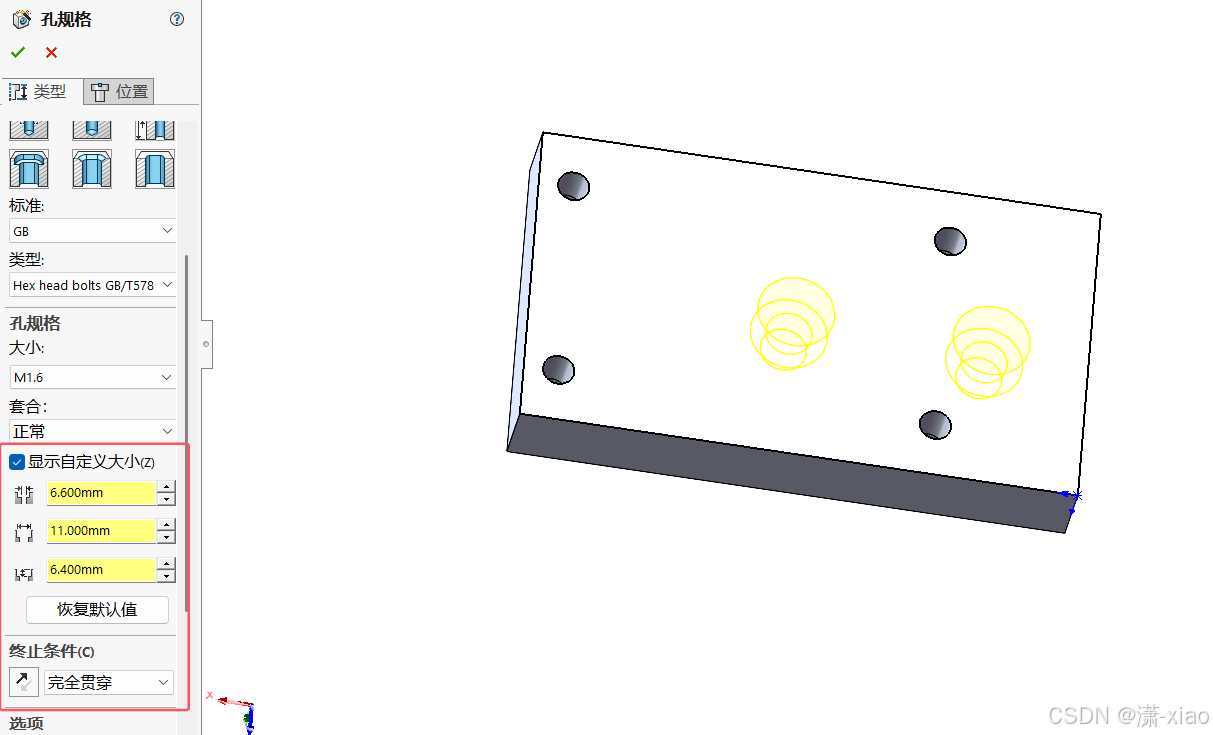

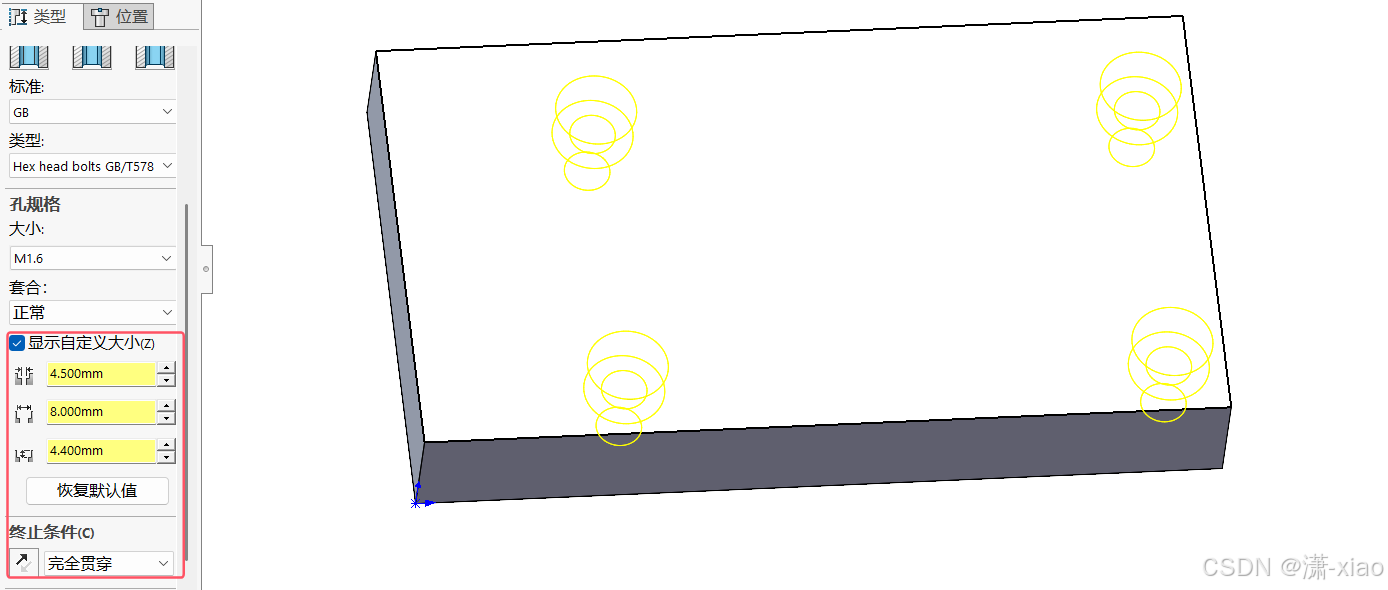

这里先打四个沉孔，通过剖视图，如果将这四个沉孔打在正面，那另外两个沉孔则需打在背面。此外，这里要特别注意：沉孔需要在异形孔向导中选择，不可以画两次圆做拉伸切除，否则这个沉孔标注后续出图出不了

在这里插入图片描述

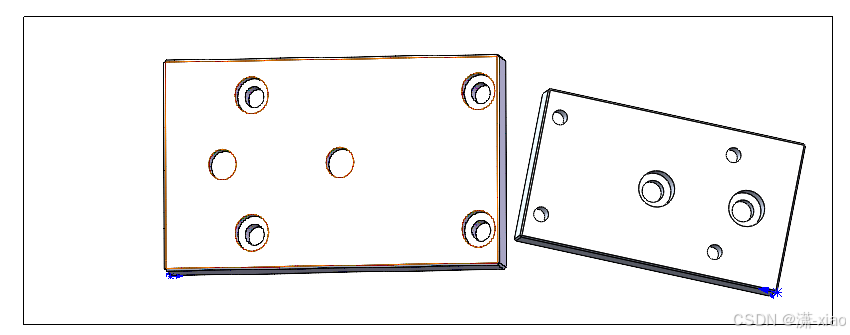

在背面打另外两个沉孔

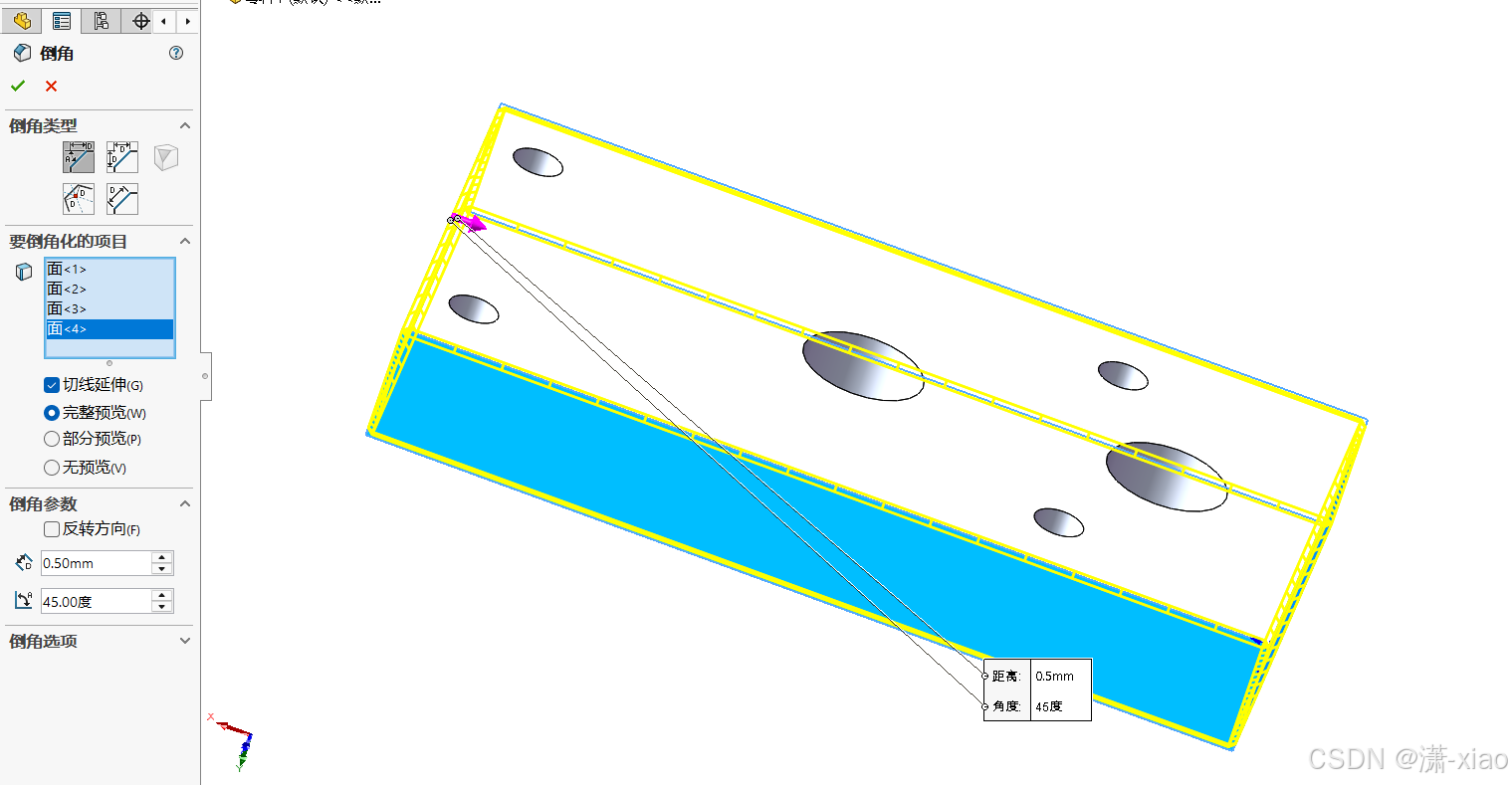

图纸的左下角会说明未注倒角或圆角尺寸：未注周边倒角C0.5

在这里插入图片描述

最终模型

在这里插入图片描述

旋转气缸安装板

在这里插入图片描述

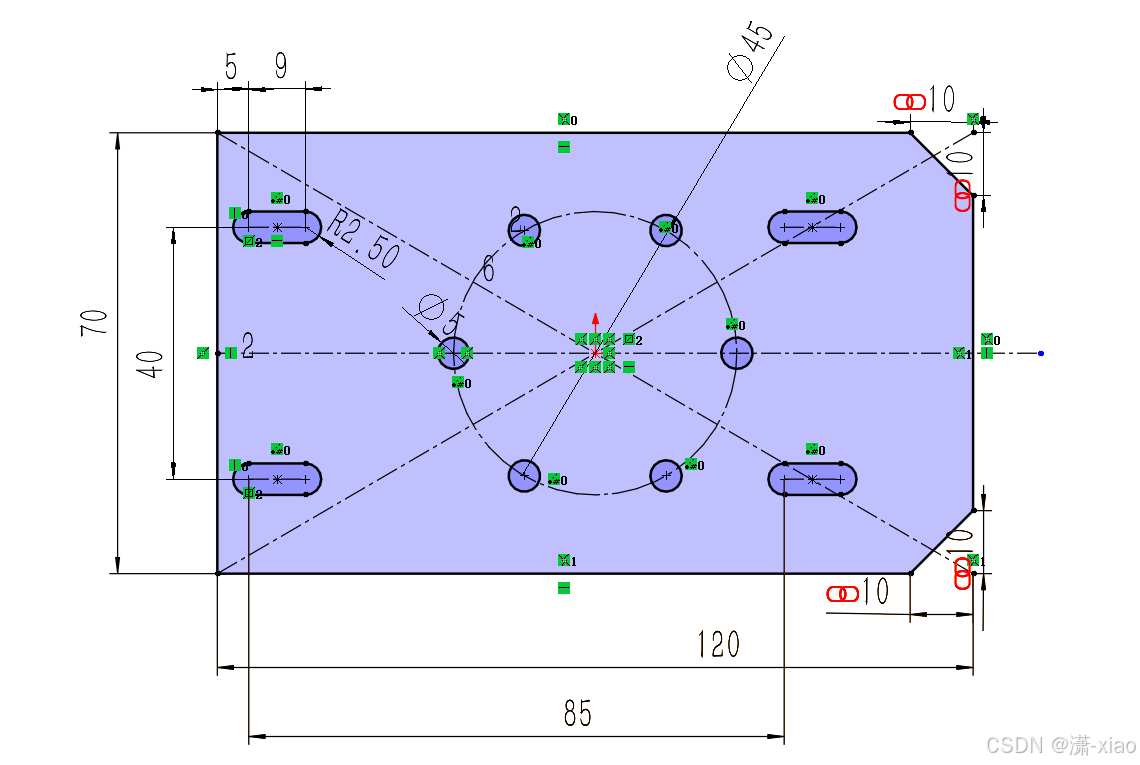

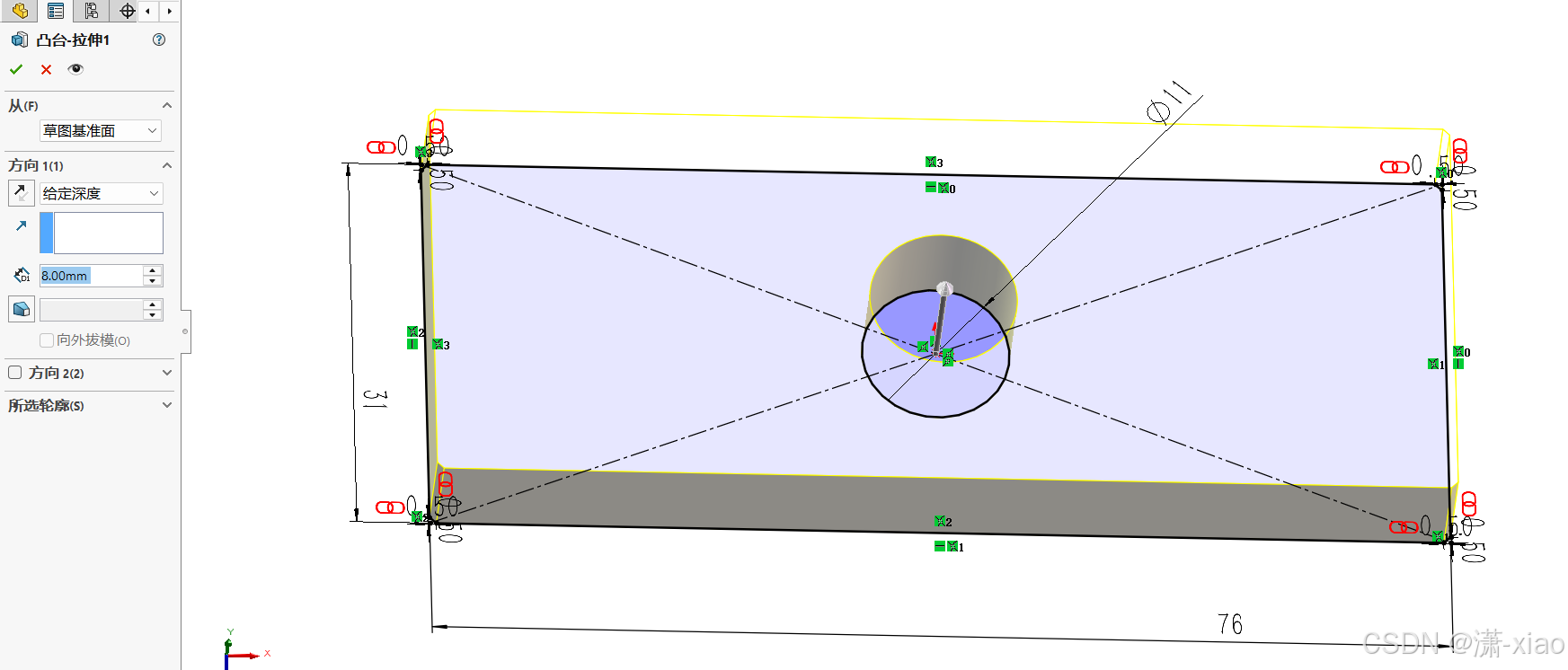

上视基准面画草图，直接拉伸，一步到位。那个沉孔不要用异形孔向导去做，分两次拉伸，没有沉孔标注

在这里插入图片描述

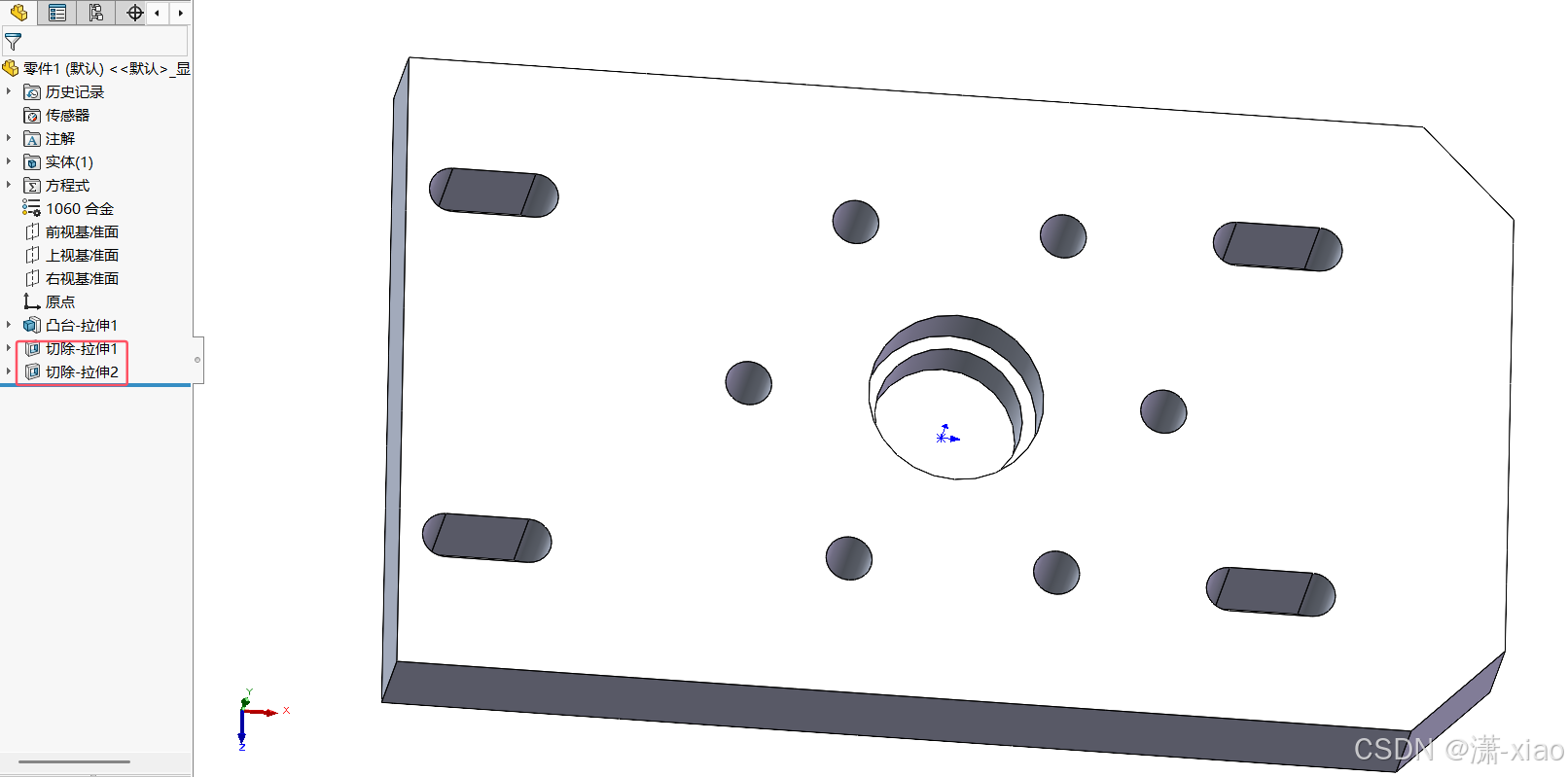

再分两次进行拉伸切除，别忘了未注倒角

在这里插入图片描述

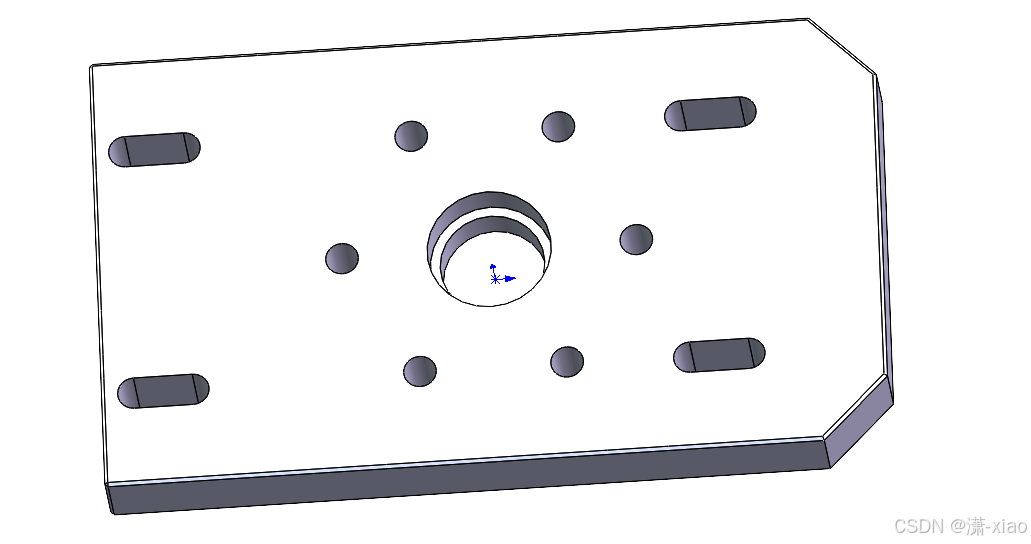

最终模型

在这里插入图片描述

张紧调节块

在这里插入图片描述

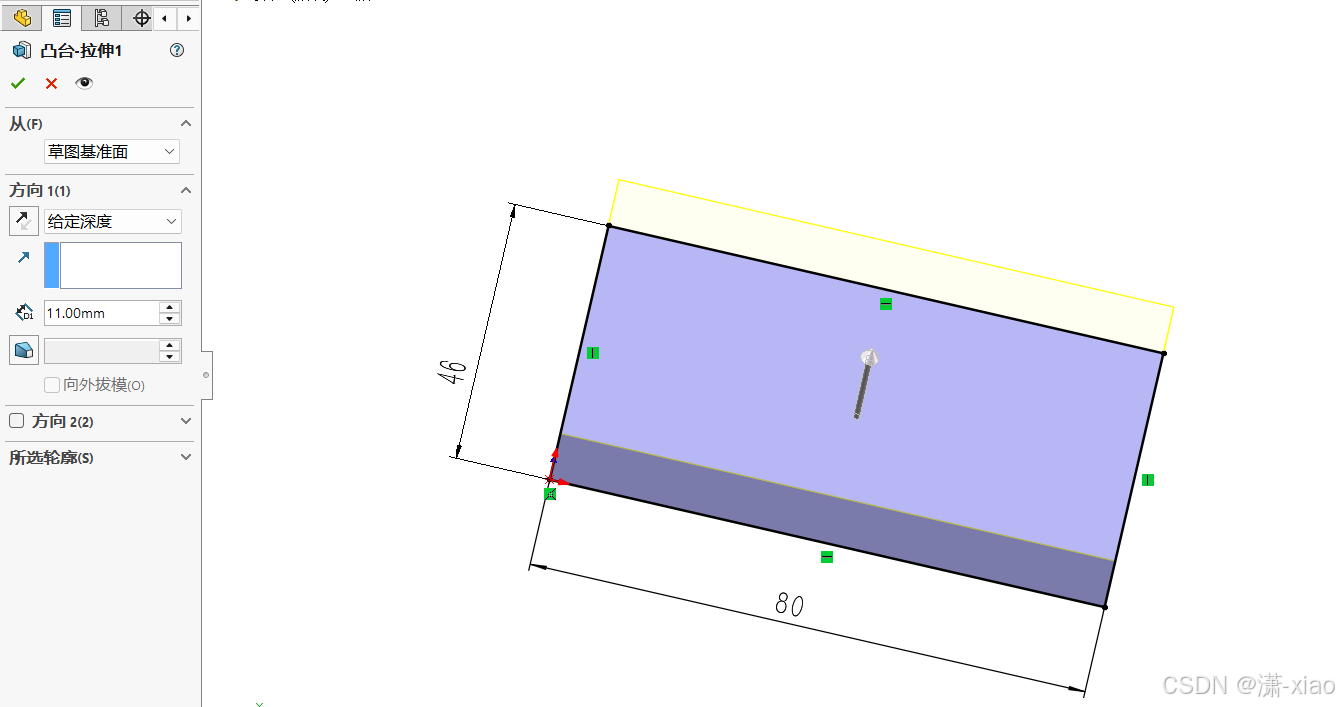

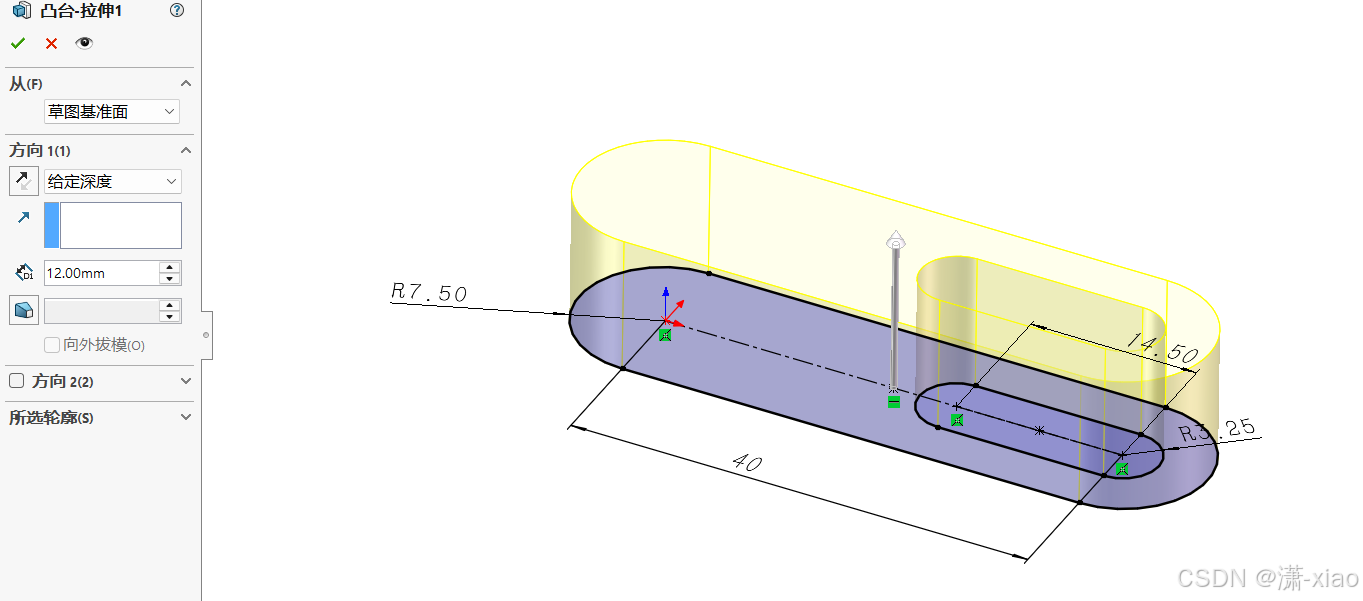

先拉伸出板

在这里插入图片描述

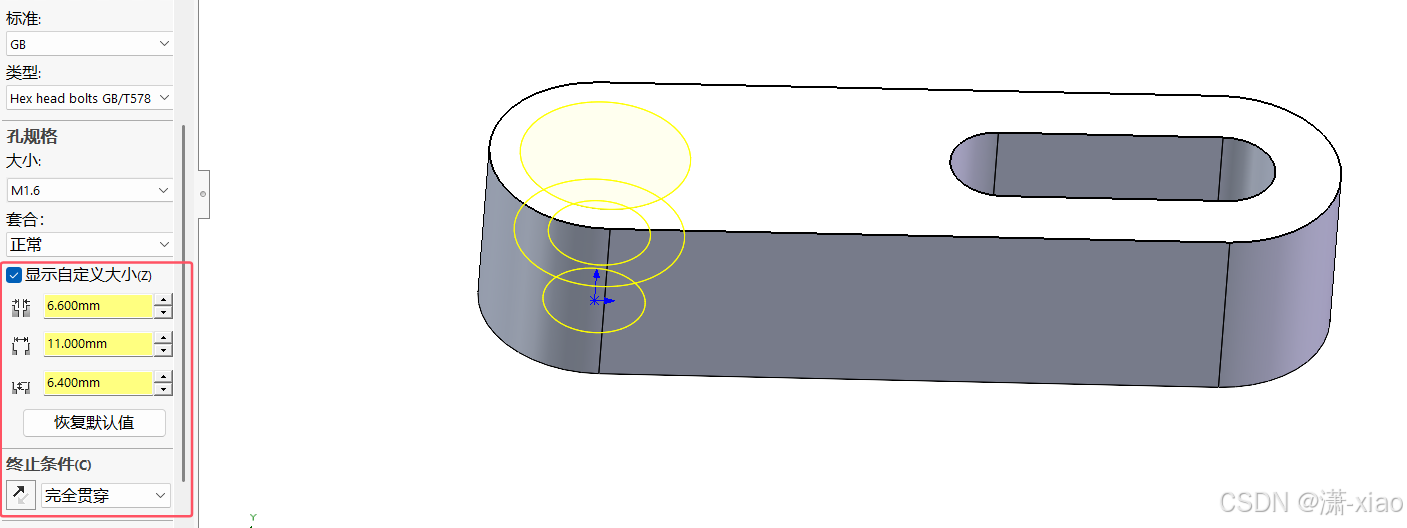

再到板上去打沉孔

在这里插入图片描述

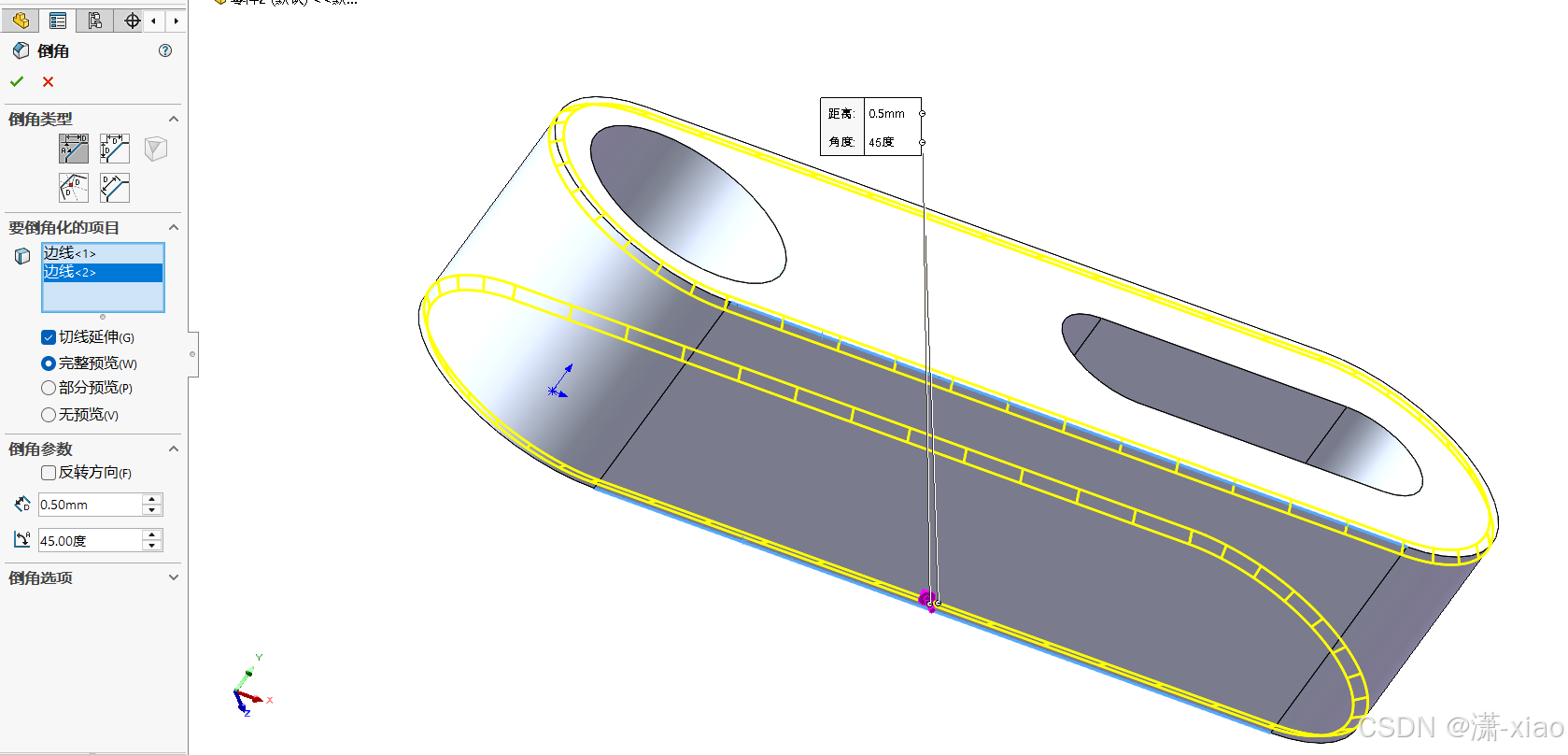

未注周边倒角C0.5

在这里插入图片描述

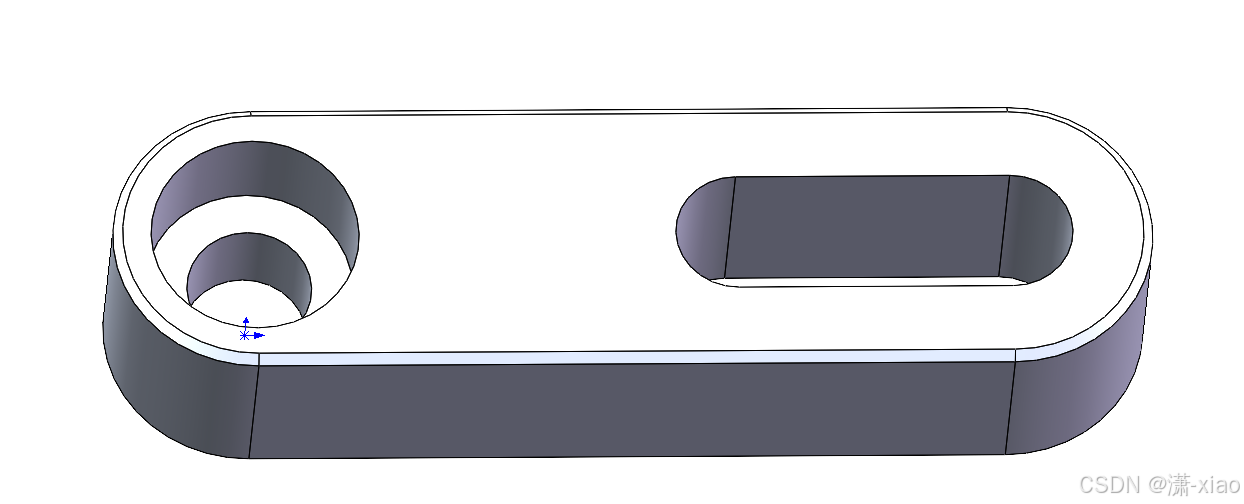

最终模型

在这里插入图片描述

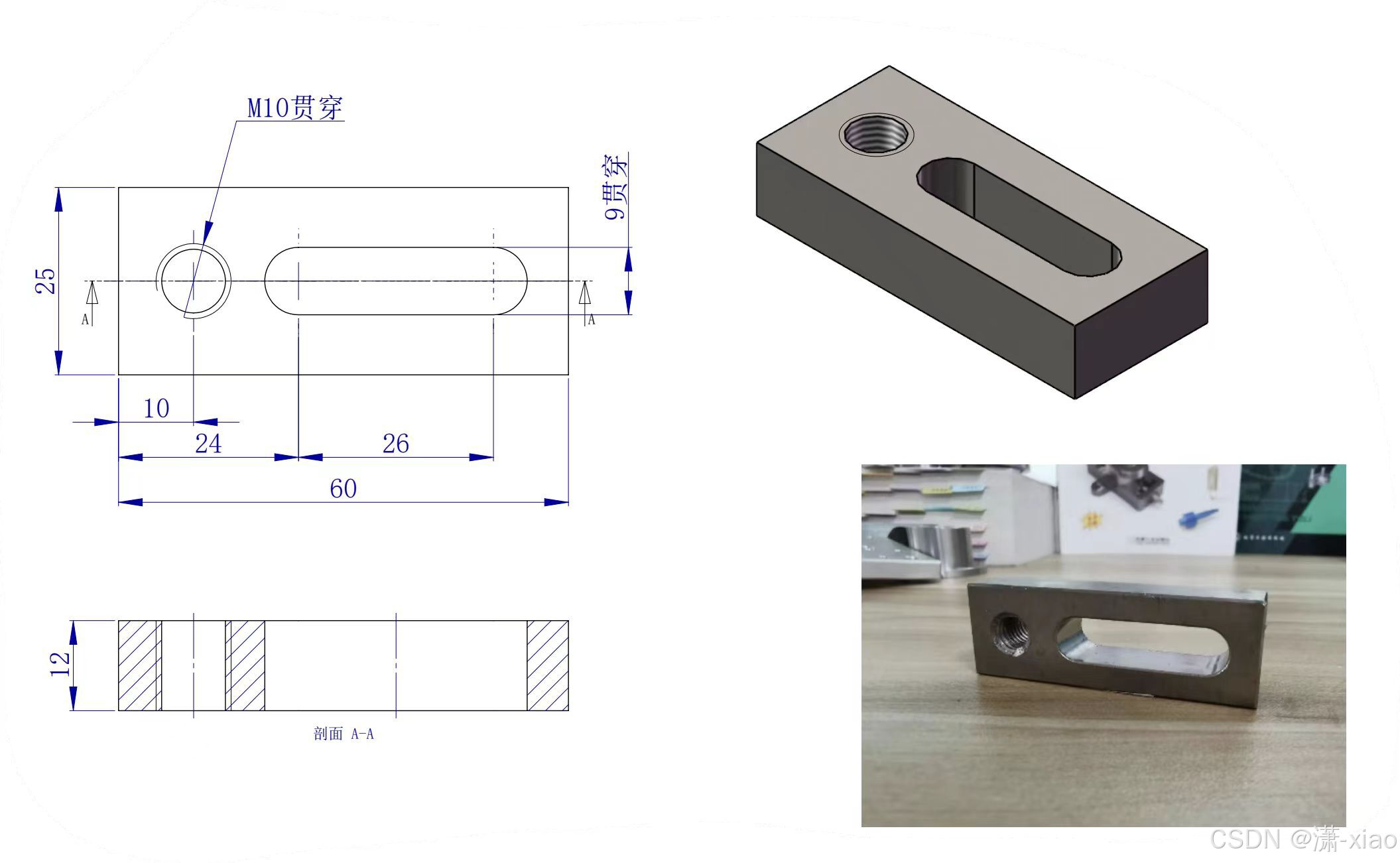

长度调节块

在这里插入图片描述

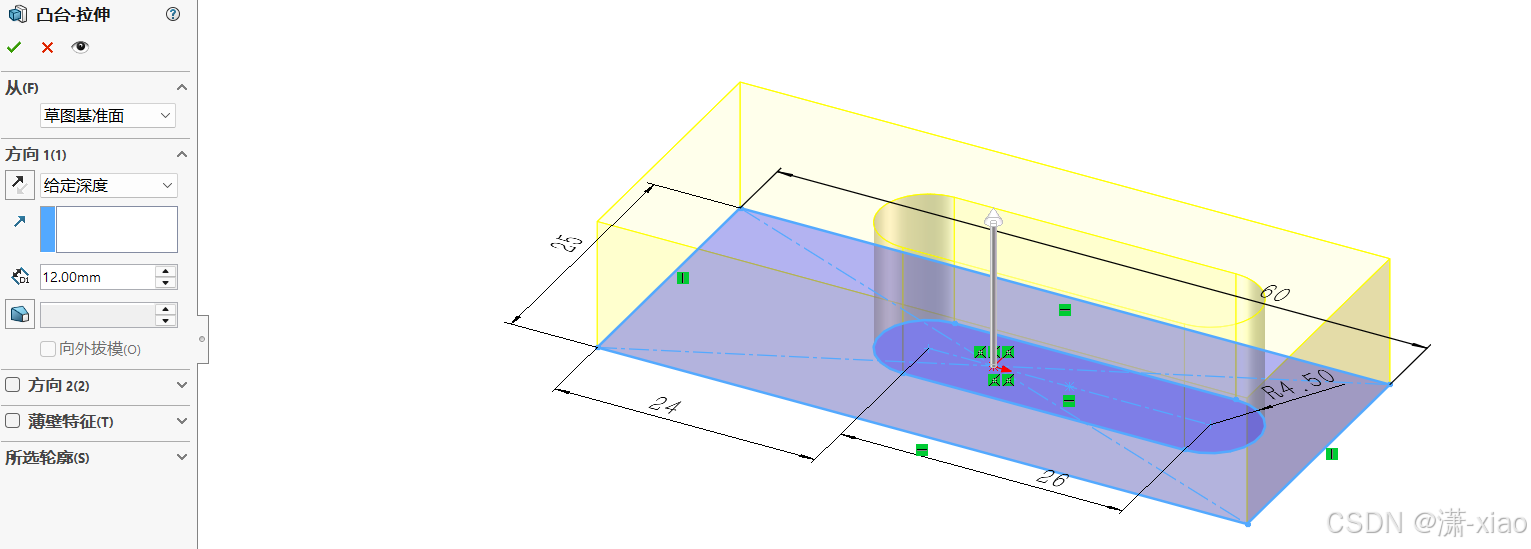

拉伸板，思路跟上面的那个张紧调节块的思路一致

在这里插入图片描述

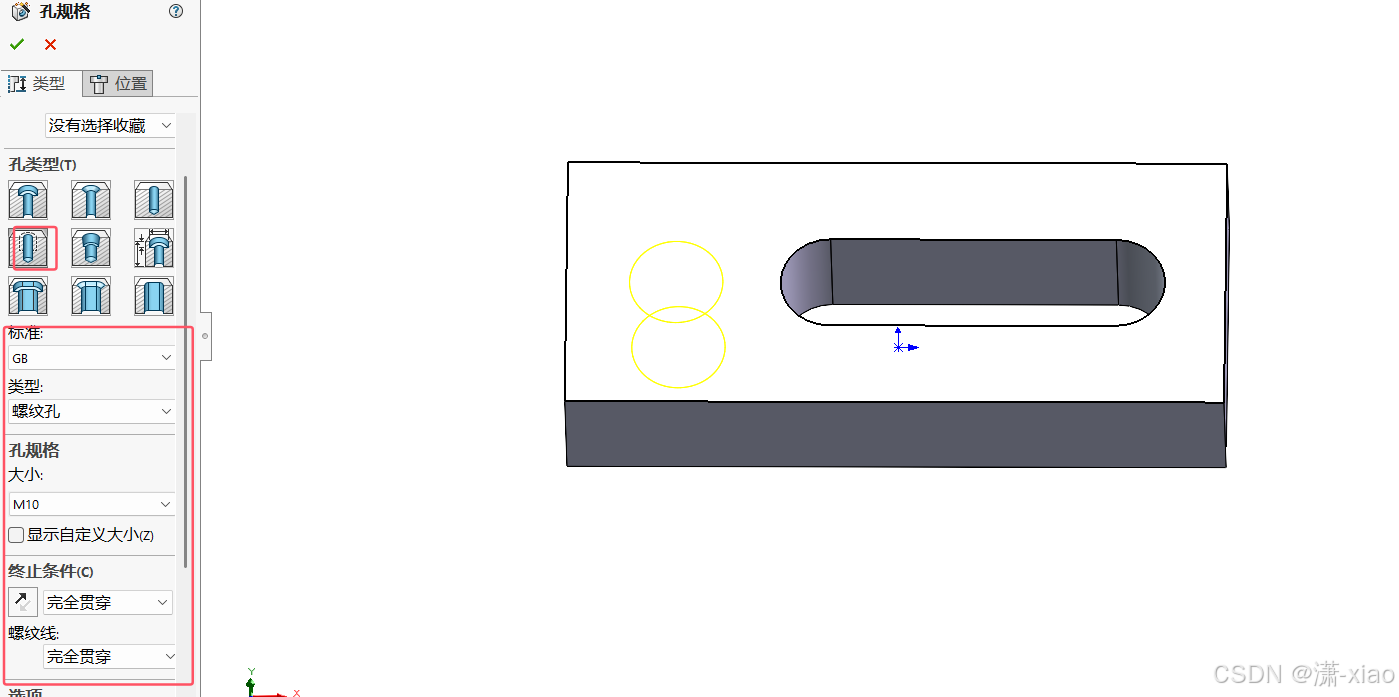

打螺纹孔，再做周边倒角

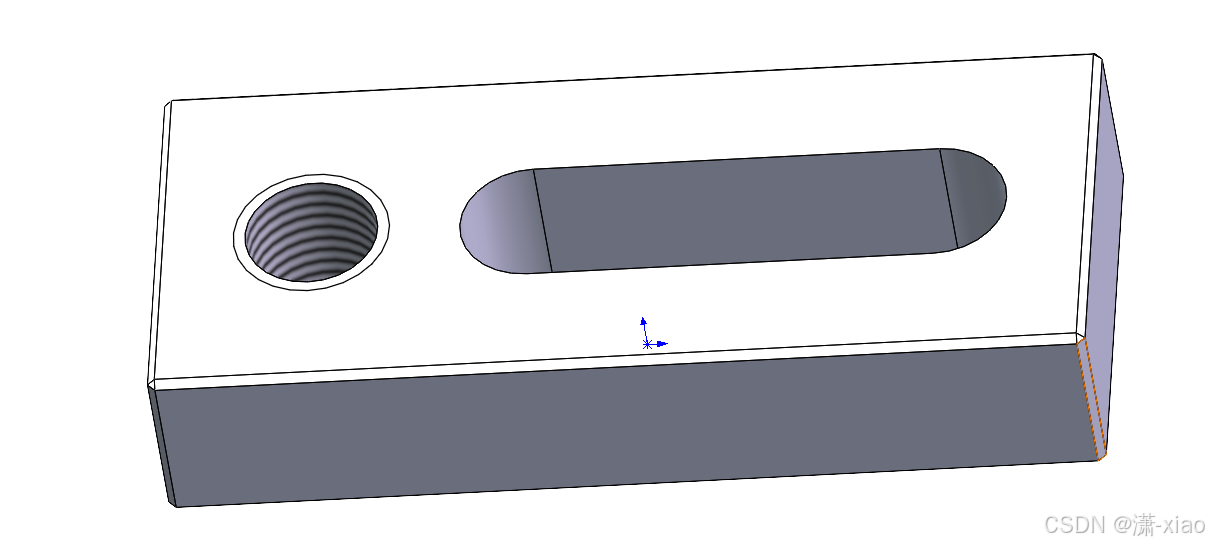

最终模型

在这里插入图片描述

双轴气缸安装板

在这里插入图片描述

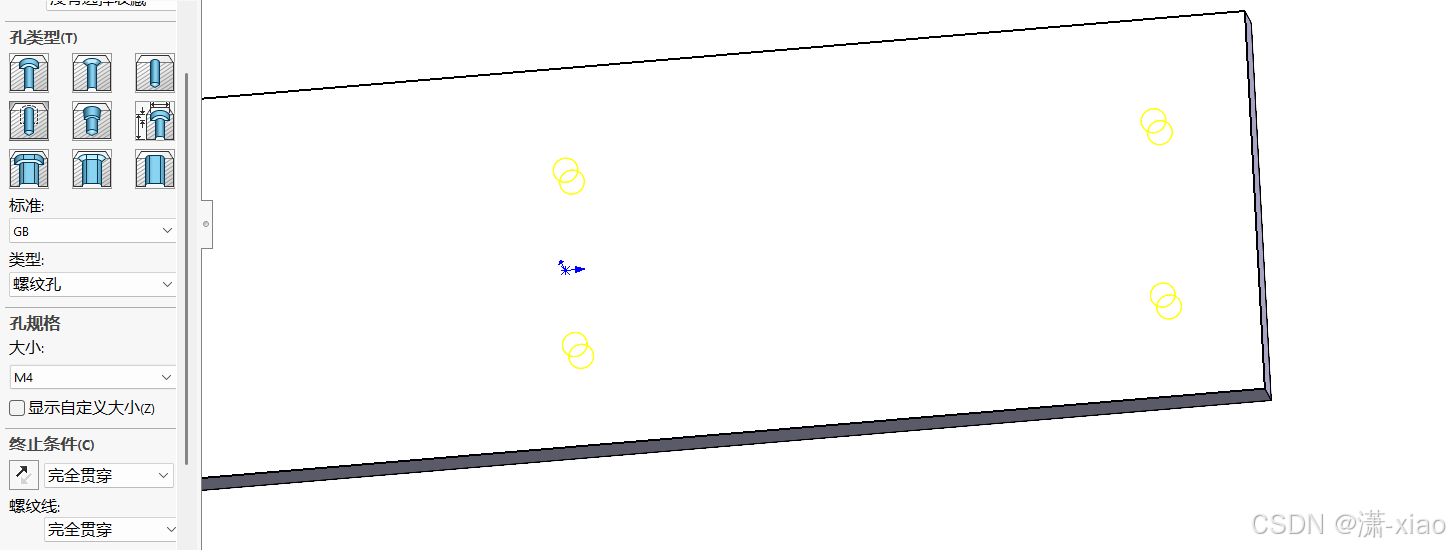

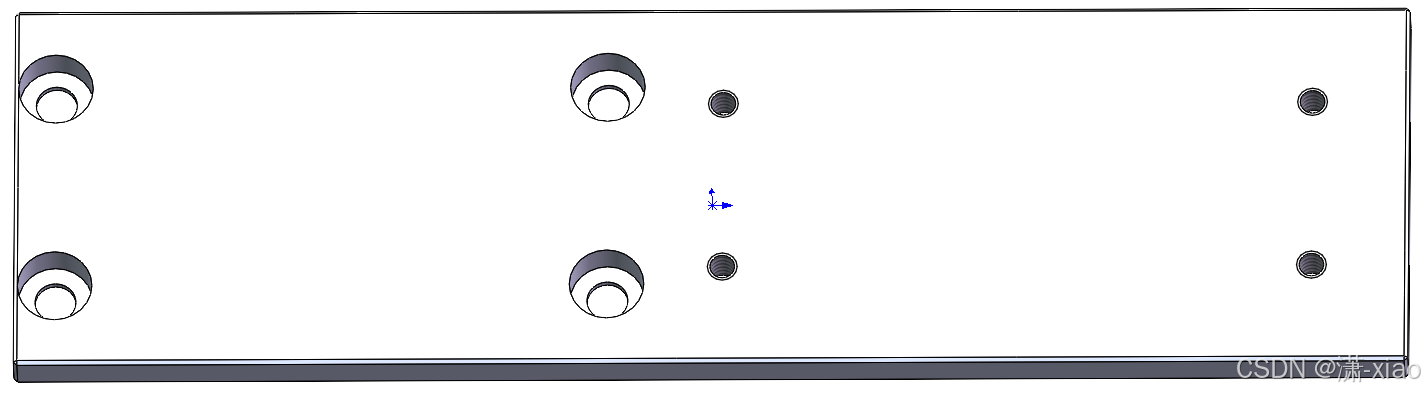

先打四个螺纹孔

在这里插入图片描述

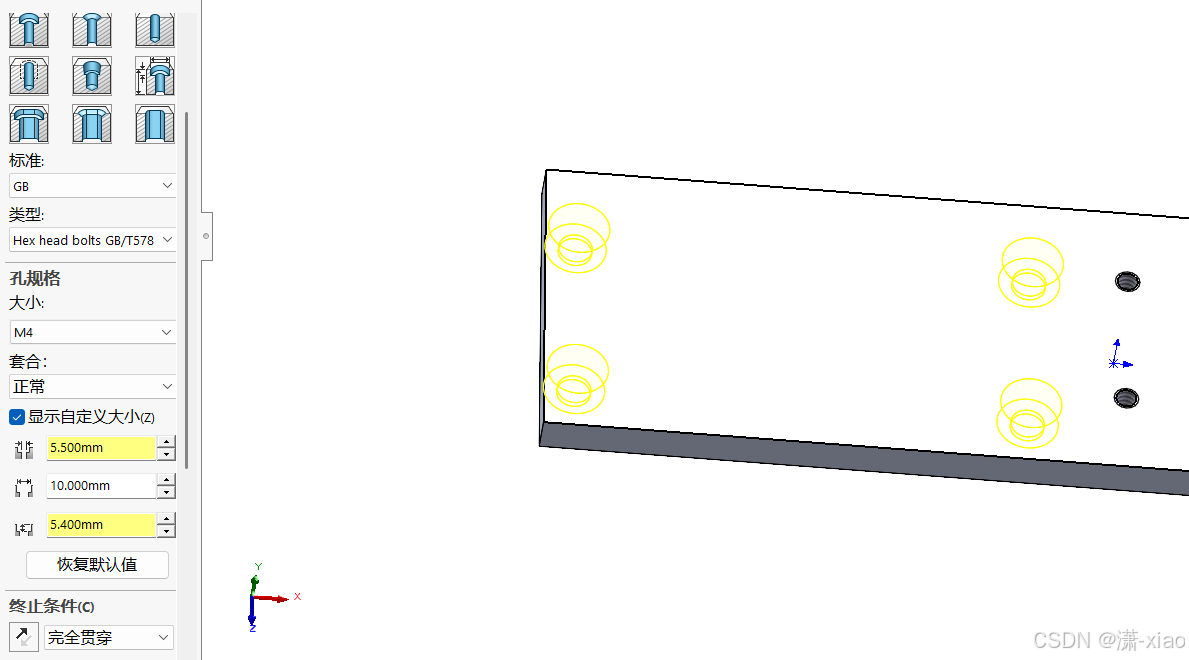

再打四个沉孔，别忘了倒角

在这里插入图片描述

最终模型

在这里插入图片描述

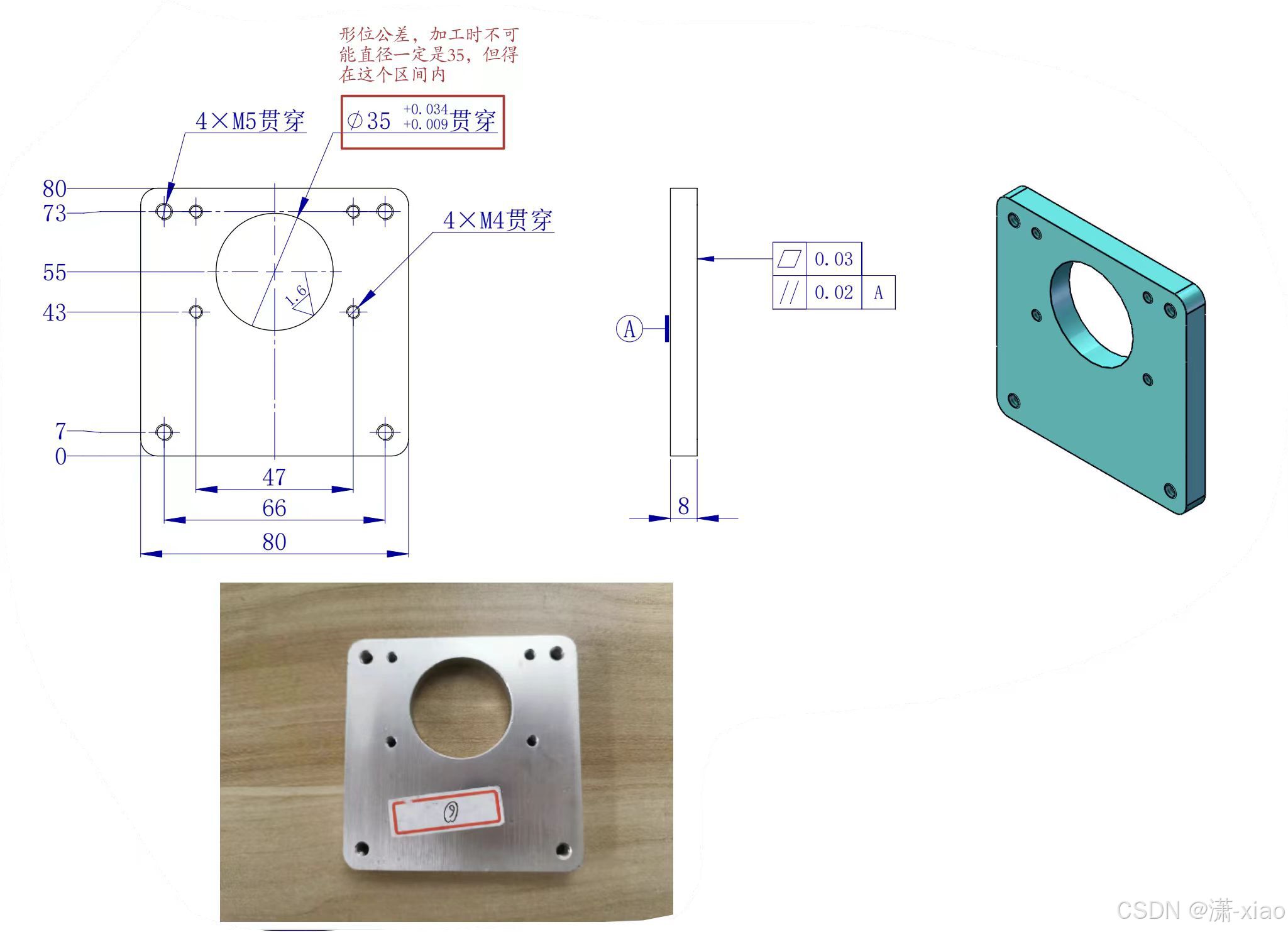

步进电机安装板

在这里插入图片描述

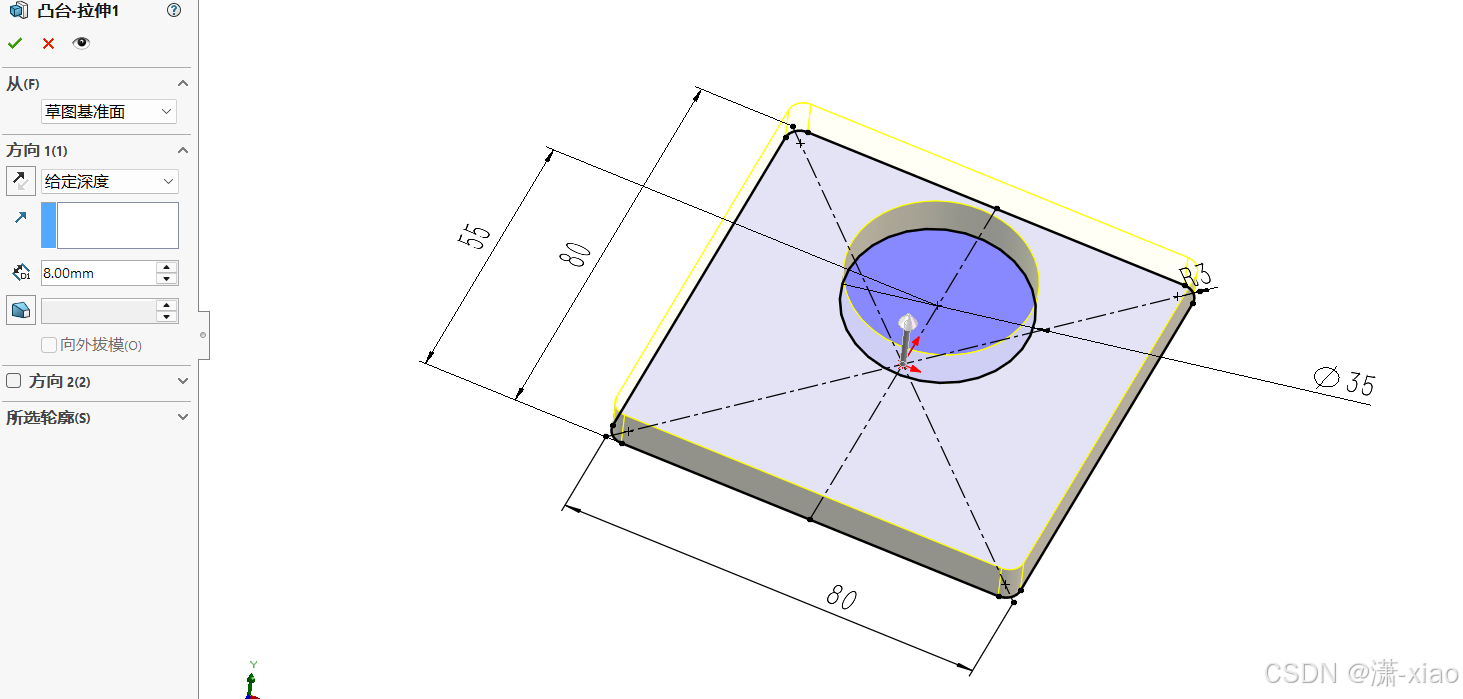

拉伸板

在这里插入图片描述

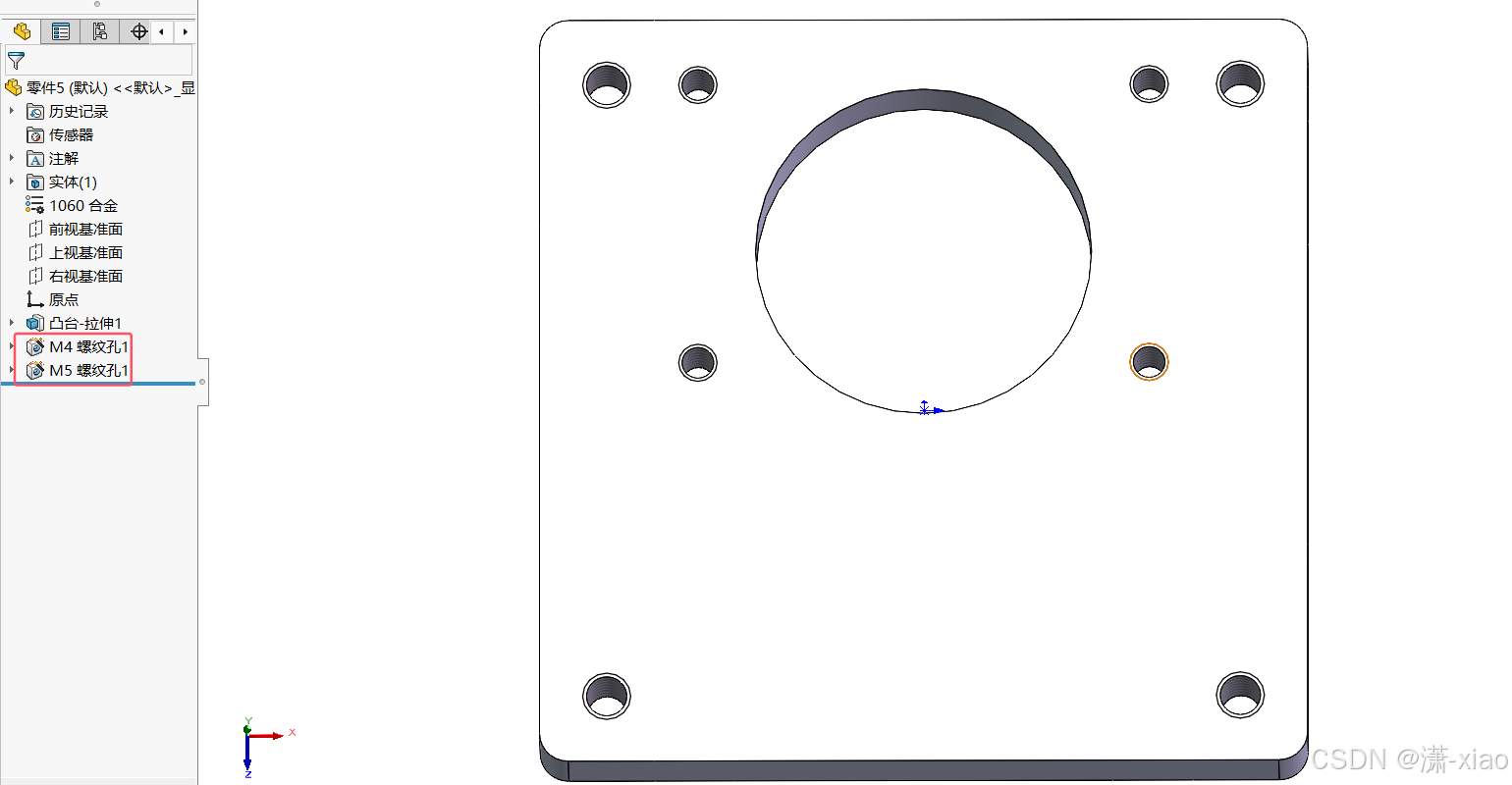

打两次螺纹孔，螺纹孔内径不相同

在这里插入图片描述

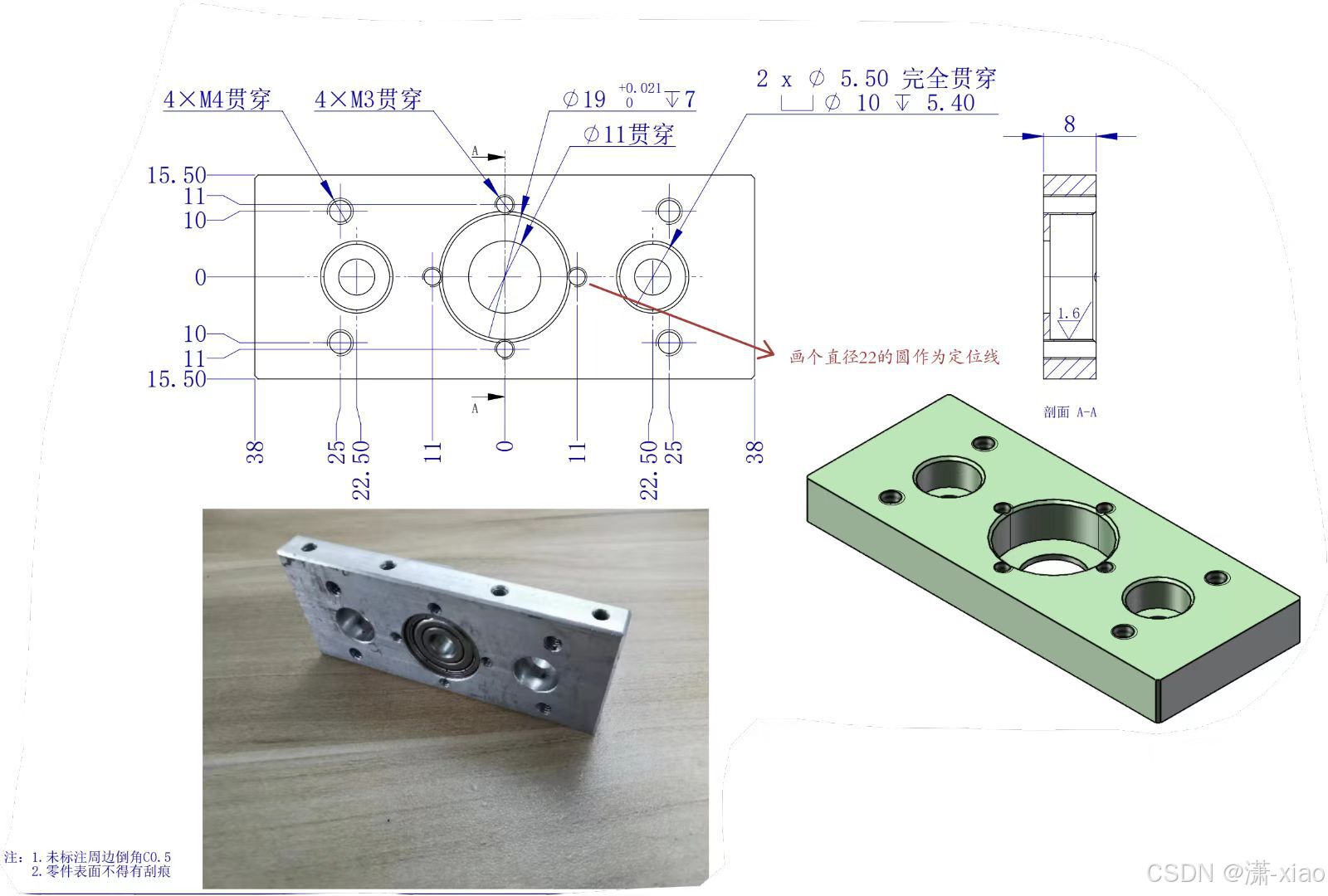

梯形丝杆轴承座

在这里插入图片描述

拉伸板

在这里插入图片描述

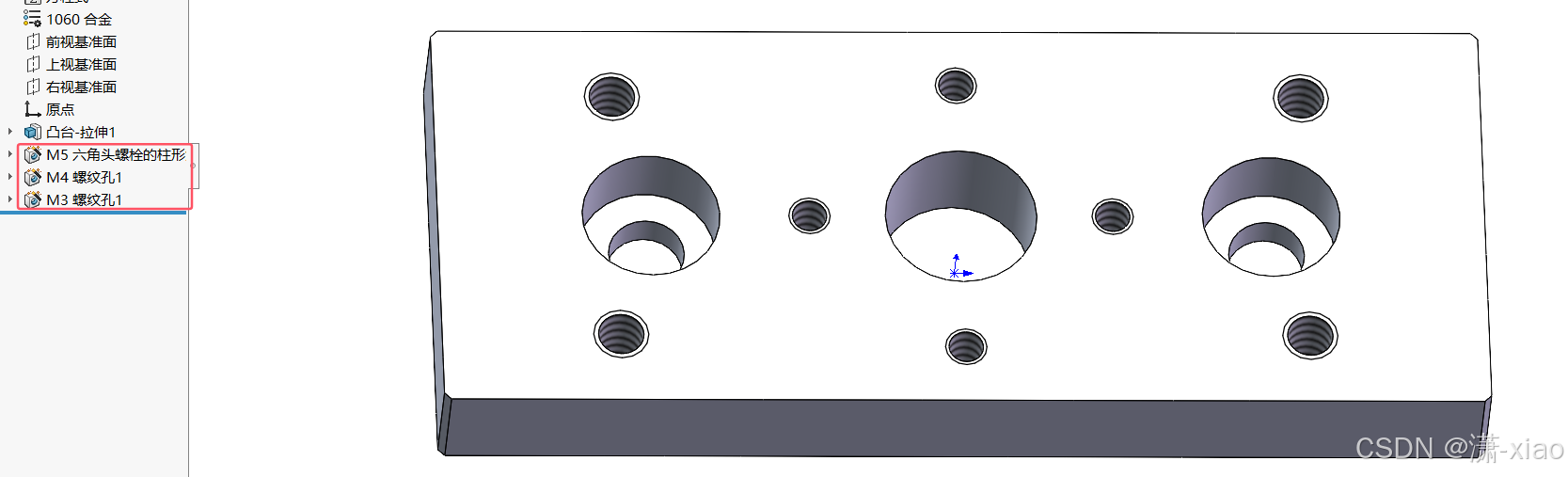

打沉孔，打两次螺纹孔

在这里插入图片描述

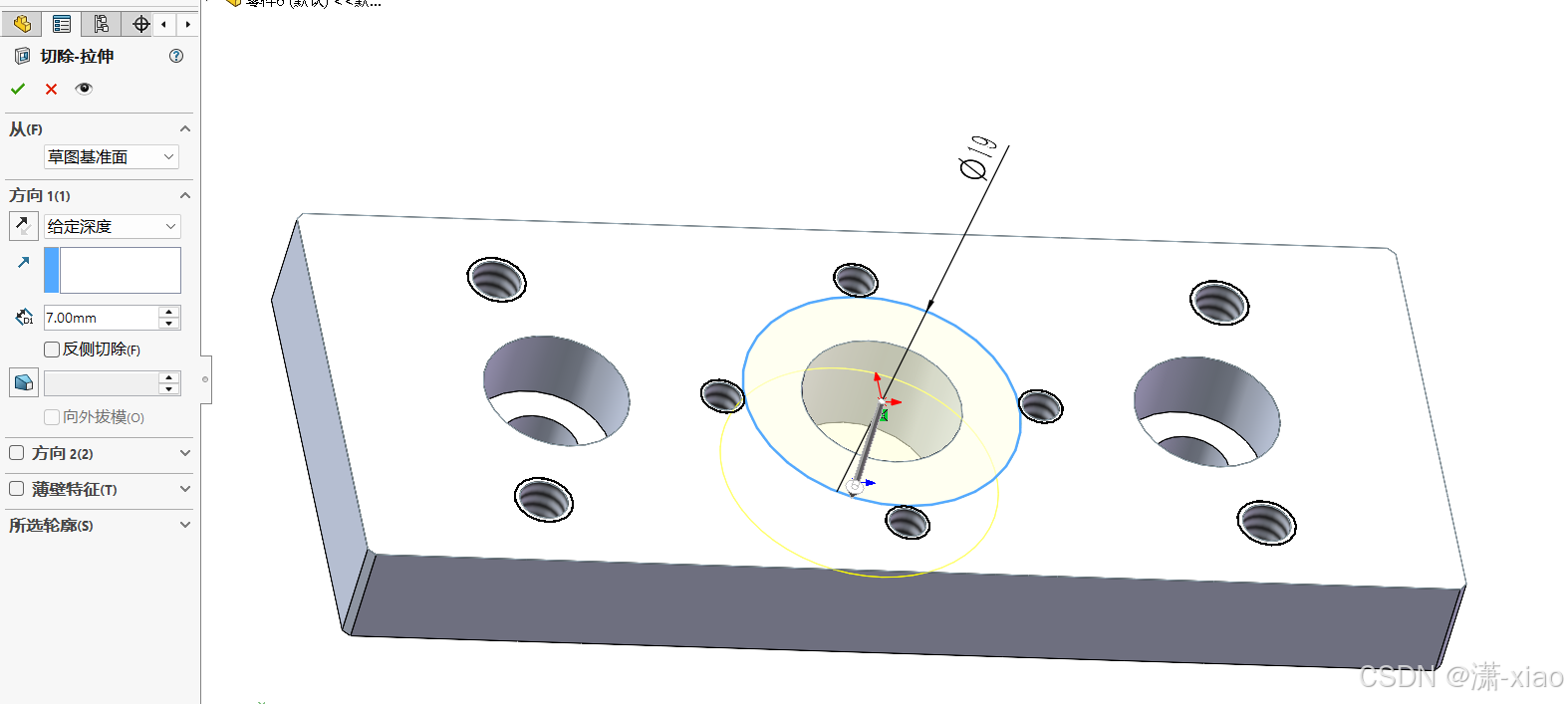

最后拉伸切除孔（给定深度7），再做倒角

在这里插入图片描述

最终模型

在这里插入图片描述
