Arduino按键开关编程详解

一、按键开关的基本原理与硬件连接

1.1 按键开关的工作原理

按键开关是一种常见的输入设备，其核心原理基于机械触点的闭合与断开。当用户按下按键时，内部的金属片会连接电路两端，形成通路；松开按键后，金属片在弹簧作用下恢复原位，电路断开。这种物理特性使得按键开关能够通过电信号传递用户的操作意图。

1.1.1 按键抖动问题

在机械开关的闭合与断开过程中，由于金属片的弹性形变，会产生短暂的信号抖动（通常持续5-10ms）。这种抖动可能导致微控制器误判按键状态，例如将一次按压识别为多次按压。因此，在硬件设计和软件编程中需要采取消抖措施。

1.2 硬件连接与电路设计

1.2.1 基础电路搭建

以Arduino Uno为例，以下是一个简单的按键开关电路：

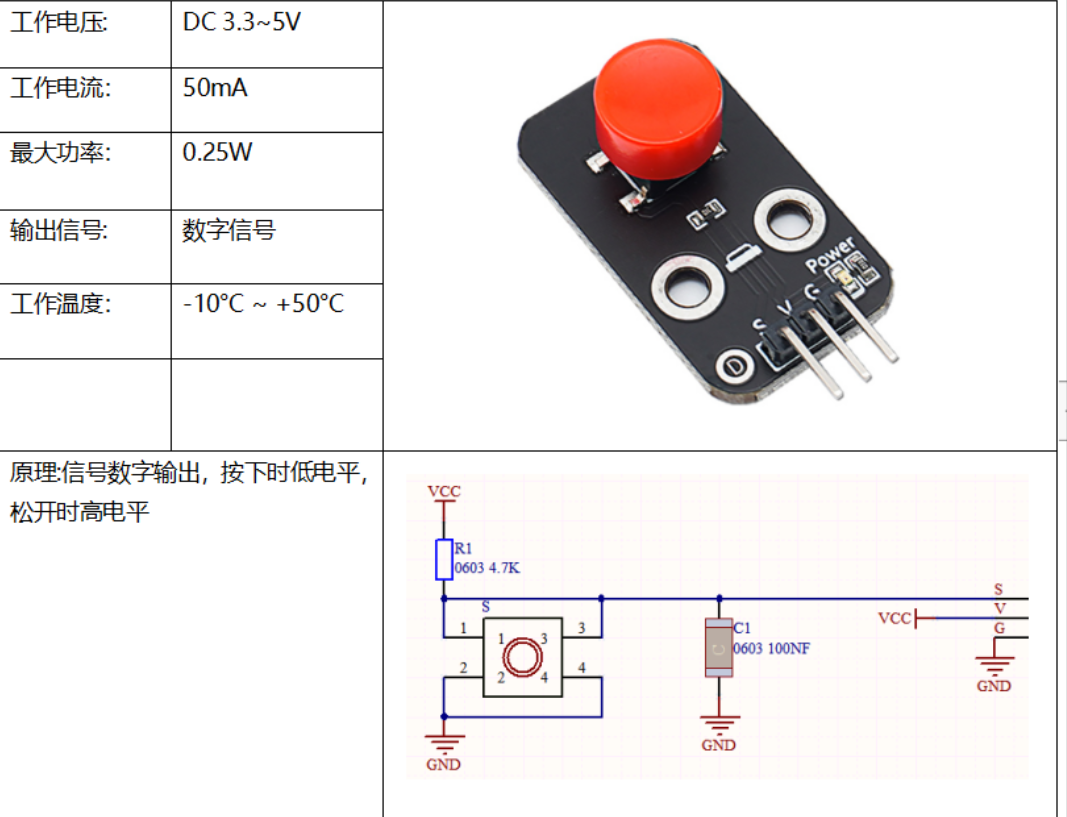

按键模块：KY-004模块包含一个按钮和两个引脚（信号S、电源VCC、接地GND）。
电阻选择：
- 上拉电阻（10kΩ）：确保按键未按下时引脚处于高电平。
- 限流电阻（220Ω）：保护LED或其他外设。

1.2.2 接线步骤

将按键模块的VCC引脚连接到Arduino的5V。
将按键模块的GND引脚连接到Arduino的GND。
将按键模块的S引脚连接到Arduino的数字引脚（如D7）。
将LED的长腿（阳极）连接到Arduino的另一个数字引脚（如D3），并通过220Ω电阻接地。

1.2.3 电路图

Arduino Uno
+5V ----[10kΩ]----[KY-004 S引脚]---- GND|+---- D7（数字输入）

二、基础代码实现与功能扩展

2.1 最简按键控制代码

以下代码演示了如何通过按键控制LED的开关：

const int buttonPin = 7;  // 按键连接到D7
const int ledPin = 3;     // LED连接到D3bool ledState = LOW;      // LED初始状态为关闭
int lastButtonState = HIGH;  // 上次按键状态void setup() {pinMode(buttonPin, INPUT_PULLUP);  // 启用内部上拉电阻pinMode(ledPin, OUTPUT);
}void loop() {int buttonState = digitalRead(buttonPin);  // 读取按键状态if (buttonState != lastButtonState) {  // 检测按键状态变化if (buttonState == LOW) {  // 按键按下ledState = !ledState;    // 切换LED状态digitalWrite(ledPin, ledState);}lastButtonState = buttonState;  // 更新上次按键状态}delay(10);  // 延时避免过度检测
}

2.1.1 代码解析

INPUT_PULLUP：启用内部上拉电阻，按键未按下时引脚为高电平。
状态变化检测：通过比较当前按键状态与上次状态，判断是否发生按压动作。
延时处理：delay(10) 可降低CPU占用率，但需注意可能影响实时性。

2.1.2 实际应用

LED开关：通过按键控制LED的亮灭。
串口调试：在loop()中添加Serial.println(buttonState)，可实时监控按键状态。

2.2 消抖技术实现

2.2.1 软件消抖

通过延时或状态机消除按键抖动：

const int buttonPin = 7;
const int ledPin = 3;bool ledState = LOW;
int lastButtonState = HIGH;
unsigned long lastDebounceTime = 0;
const long debounceDelay = 50;  // 消抖时间（ms）void setup() {pinMode(buttonPin, INPUT_PULLUP);pinMode(ledPin, OUTPUT);Serial.begin(9600);
}void loop() {int reading = digitalRead(buttonPin);if (reading != lastButtonState) {lastDebounceTime = millis();  // 记录抖动开始时间}if ((millis() - lastDebounceTime) > debounceDelay) {if (reading != buttonState) {buttonState = reading;if (buttonState == LOW) {ledState = !ledState;digitalWrite(ledPin, ledState);}}}lastButtonState = reading;delay(10);
}

2.2.2 硬件消抖

在按键电路中加入RC低通滤波器（电阻+电容），平滑信号抖动。

三、进阶功能与编程技巧

3.1 多按键控制与状态机设计

3.1.1 多按键逻辑

通过状态机管理多个按键的组合操作：

enum Mode { MODE1, MODE2, MODE3 };
Mode currentMode = MODE1;void setup() {pinMode(2, INPUT_PULLUP);  // 按键1pinMode(3, INPUT_PULLUP);  // 按键2pinMode(4, OUTPUT);        // 输出设备
}void loop() {int button1 = digitalRead(2);int button2 = digitalRead(3);if (button1 == LOW) {currentMode = (currentMode + 1) % 3;while (digitalRead(2) == LOW);  // 等待按键释放}if (button2 == LOW) {digitalWrite(4, !digitalRead(4));  // 切换输出状态while (digitalRead(3) == LOW);}switch (currentMode) {case MODE1:// 模式1逻辑break;case MODE2:// 模式2逻辑break;case MODE3:// 模式3逻辑break;}
}

3.1.2 状态机优势

模块化设计：将复杂逻辑拆分为独立状态。
可扩展性：新增状态无需重构现有代码。

3.2 非阻塞延时与实时性优化

3.2.1 使用`millis()`替代`delay()`

避免delay()阻塞主循环，实现多任务并发：

unsigned long previousMillis = 0;
const long interval = 1000;  // 任务周期（ms）void loop() {unsigned long currentMillis = millis();if (currentMillis - previousMillis >= interval) {previousMillis = currentMillis;// 执行周期性任务}// 其他实时任务
}

3.2.2 实际应用

定时器：精确控制任务执行频率。
多任务调度：同时管理按键响应、传感器采集等任务。

四、Arduino与ESP32/树莓派的对比

4.1 硬件性能对比

维度	Arduino Uno	ESP32	树莓派Pico
处理器	ATmega328P (16MHz)	Xtensa LX6 (240MHz)	ARM Cortex-M0+ (133MHz)
内存/存储	2KB SRAM, 32KB Flash	520KB SRAM, 4MB Flash	264KB SRAM, 2MB Flash
网络能力	无（需外接模块）	内置Wi-Fi/蓝牙	无（需外接模块）
典型应用	简单控制（如LED、电机）	物联网、智能家居	低成本多任务处理

4.2 按键开关应用的差异

4.2.1 Arduino Uno

优势：
- 低功耗：适合电池供电设备。
- 实时性：直接访问硬件寄存器，响应速度更快。
局限：
- 无网络功能：无法直接实现远程控制。
- 扩展性有限：需通过外接模块增加功能。

4.2.2 ESP32

优势：
- 内置网络：支持Wi-Fi和蓝牙，适合物联网项目。
- 高性能：双核处理器可处理复杂任务（如音频播放）。
局限：
- 成本较高：价格约5−5−15。
- 开发复杂度：需掌握网络协议栈。

4.2.3 树莓派Pico

优势：
- 高性能低成本：ARM Cortex-M0+核心，价格约4−4−6。
- 多任务支持：适合需要并发处理的场景（如传感器数据采集+显示）。
局限：
- 无操作系统：需手动管理资源分配。
- 外设依赖：需外接模块实现网络或存储功能。

五、实际案例分析

5.1 智能台灯控制系统

5.1.1 功能需求

按键控制：通过按键切换LED亮度级别。
PWM调光：使用analogWrite()调节LED亮度。
状态指示：通过串口打印当前模式。

5.1.2 代码实现

const int buttonPin = 2;
const int ledPin = 9;
int brightness = 0;
int mode = 0;void setup() {pinMode(buttonPin, INPUT_PULLUP);pinMode(ledPin, OUTPUT);Serial.begin(9600);
}void loop() {if (digitalRead(buttonPin) == LOW) {delay(50);  // 消抖mode = (mode + 1) % 3;  // 三种亮度模式while (digitalRead(buttonPin) == LOW);  // 等待按键释放}switch (mode) {case 0:brightness = 0;  // 关闭break;case 1:brightness = 128;  // 中等亮度break;case 2:brightness = 255;  // 最大亮度break;}analogWrite(ledPin, brightness);Serial.print("当前模式: ");Serial.println(mode);delay(100);
}

5.1.3 扩展建议

增加传感器：结合光敏电阻实现自动调光。
远程控制：通过ESP32的Wi-Fi功能实现手机App控制。

5.2 音乐播放器控制

5.2.1 功能需求

按键切换歌曲：通过按键选择不同音调。
蜂鸣器播放：使用tone()函数生成音乐。

5.2.2 代码实现

const int buttonPin = 7;
const int buzzerPin = 9;
int currentSong = 0;void setup() {pinMode(buttonPin, INPUT_PULLUP);pinMode(buzzerPin, OUTPUT);Serial.begin(9600);
}void loop() {if (digitalRead(buttonPin) == LOW) {delay(50);currentSong = (currentSong + 1) % 3;while (digitalRead(buttonPin) == LOW);}switch (currentSong) {case 0:tone(buzzerPin, 262);  // C4break;case 1:tone(buzzerPin, 294);  // D4break;case 2:tone(buzzerPin, 330);  // E4break;}delay(1000);noTone(buzzerPin);
}
