1️⃣ 文章解决问题

操作环境：嘉立创EDA专业版 V2.2.38
本文使用嘉立创EDA，描述如何快速找到曲线和直线交点的方法，这里的曲线包括了弧线等。本文将此过程记录，以供有需要的读者参考。

2️⃣ 主题内容

有时，在PCB设计中，会受到工件或结构件限制，约束了PCB的边框。而部分规则工件，往往只提供尺寸，不提供dxf，此时无法直接导入PCB边框而需要按照CAD或者其他图纸的尺寸在LCEDA中进行边框的绘制。

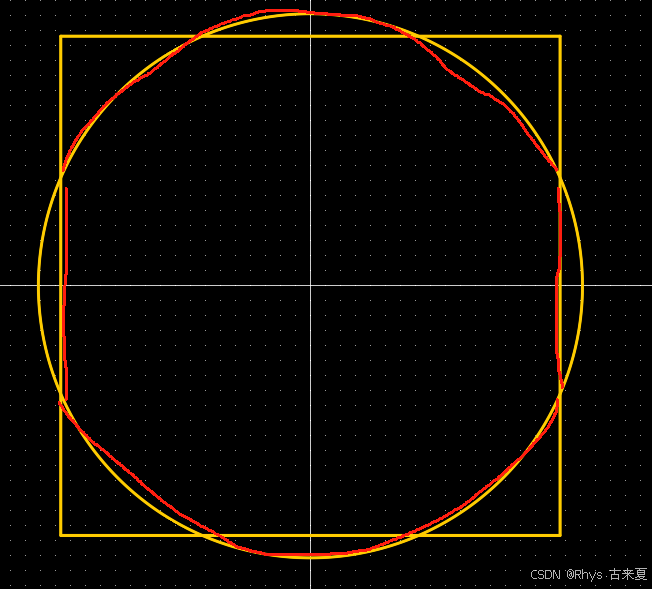

如图，标准工件需要标红部分，作为轮廓边框，这是一个标准圆和标准矩形构成的，需要圆的一段弧线，需要矩形的一段直线。

那么简单的，我们需要找到圆弧和直线之间的交汇点，立马的，我们想到嘉立创EDA的吸附功能，我们预先将所有的可能归属的 吸附依赖项 统统给他勾上。
