数码管简介

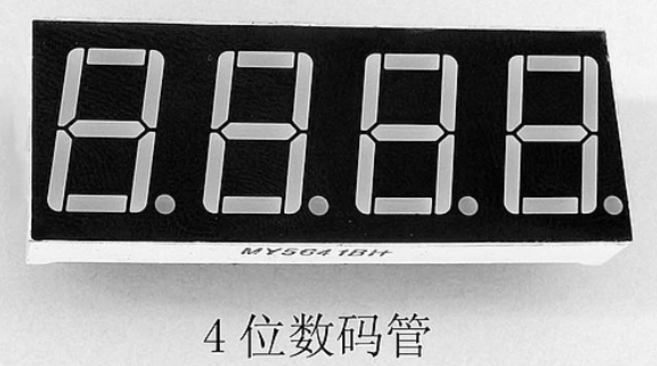

数码管每段其本质就是个LED灯，只需要控制特定的LED灯亮就能显示数据。普中开发版所使用的是两个并在一起共阴极连接的“4位数码管”，可以同时显示8个数字。数码管的显示可以分成静态显示和动态显示，这里先介绍最简单的静态显示。
编辑

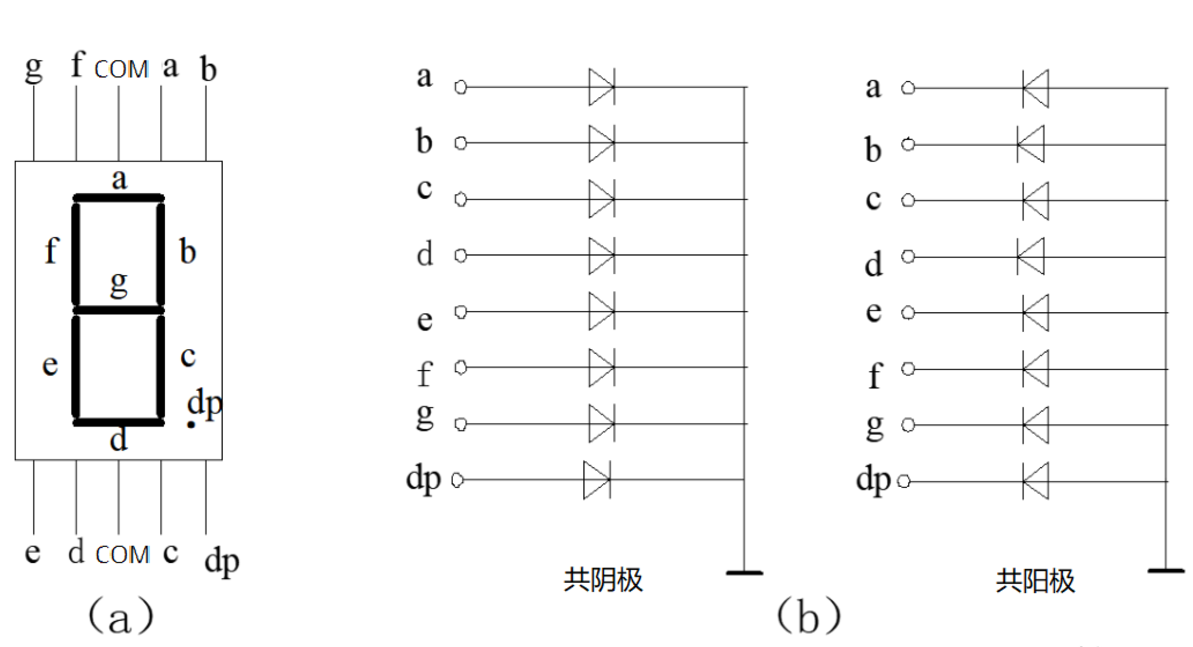

数码管分为共阴极连接和共阳极连接，顾名思义共阴极就是把所有的数码管阴极连接在一起，共阳极就是把数码管所有的阳极连接在一起，之所以这么做是为了节省单片机I/O口。

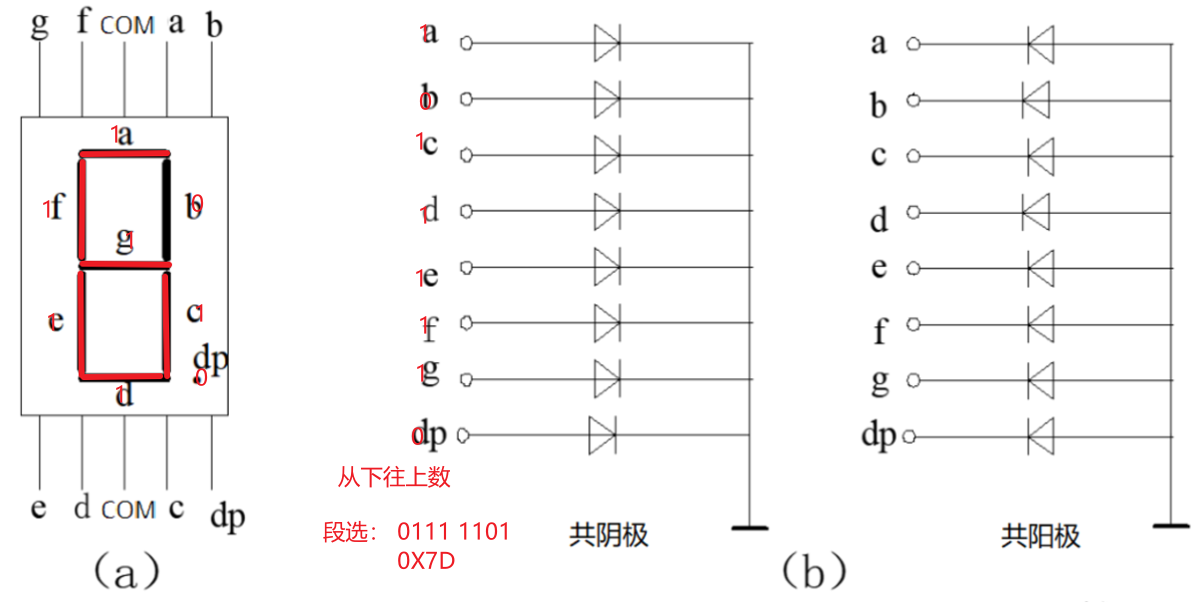

图(a)是数码管段选位图，以普中51单片机开发版为例，它的数码管采用共阴极(低电平0)连接，所以如果我们想让一个数码管显示数字6，就应当在相应段选位设置为高电平(1)，其余设置为低电平(0),如图所示：
编辑

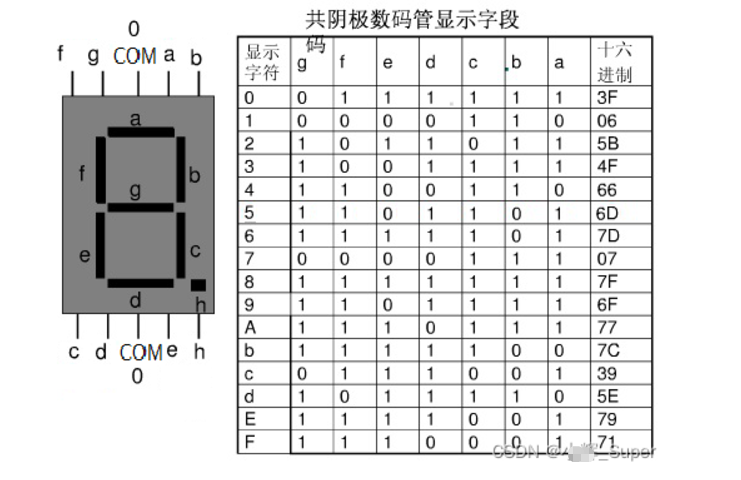

下图是共阴极数码管显示0-F对应的编码(表中省略了dp段0):
编辑

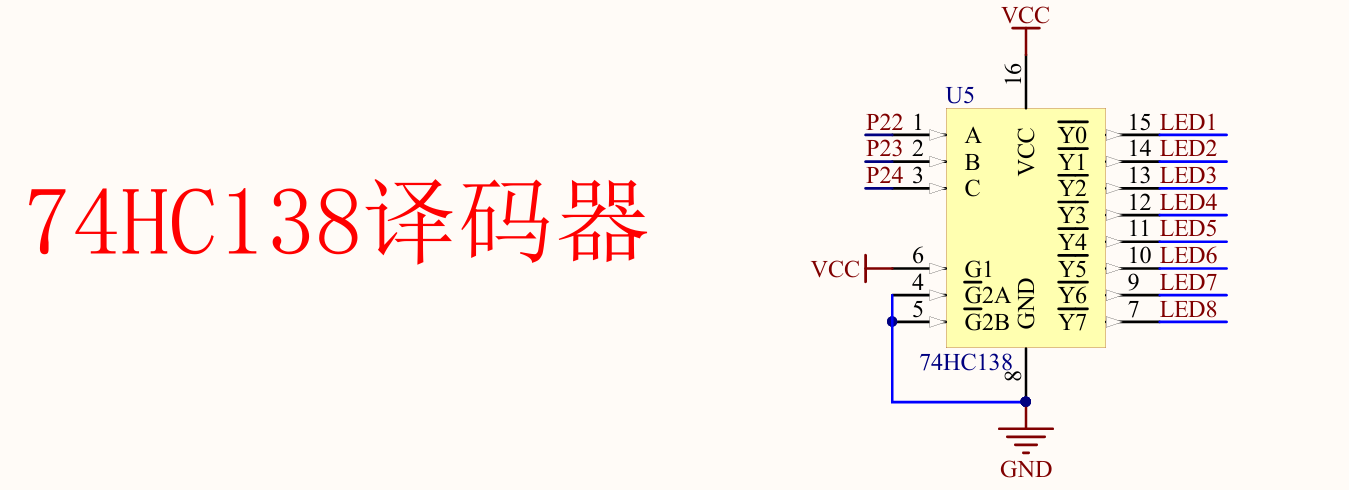

74HC138译码器简介
作用：节省单片机I/O口
编辑

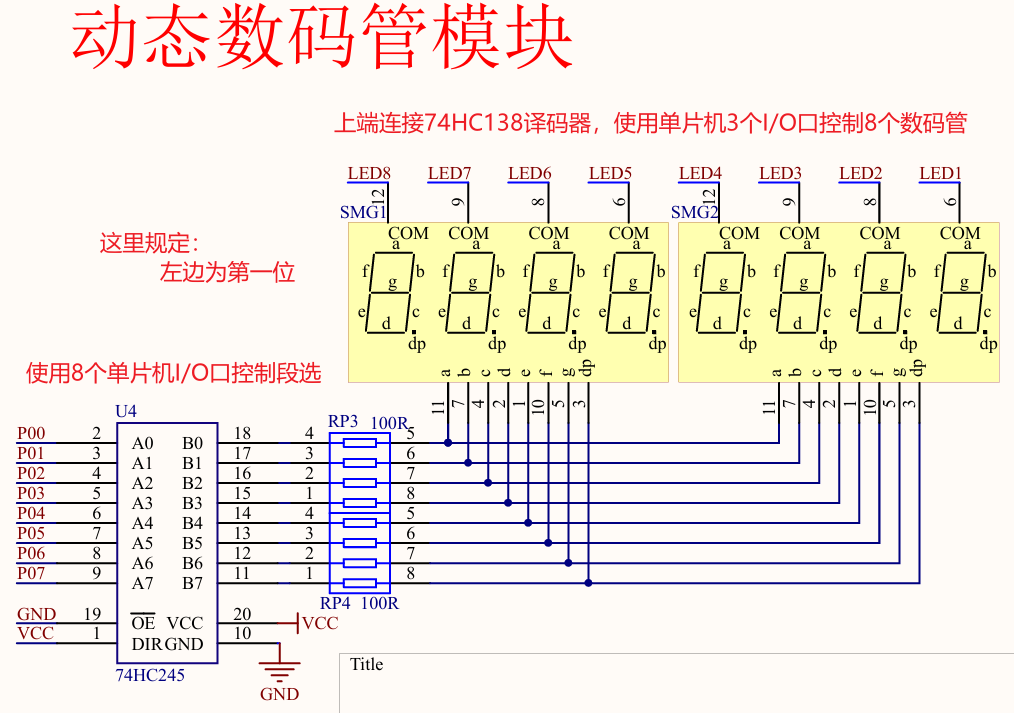

//这里结合两张图片一起介绍
// P2_4 = 1;P2_3 = 1;P2_2 = 1; 控制LED8
// P2_4 = 1;P2_3 = 1;P2_2 = 0; 控制LED7
// P2_4 = 1;P2_3 = 0;P2_2 = 1; 控制LED6
// P2_4 = 1;P2_3 = 0;P2_2 = 0; 控制LED5
// P2_4 = 0;P2_3 = 1;P2_2 = 1; 控制LED4
// P2_4 = 0;P2_3 = 1;P2_2 = 0; 控制LED3
// P2_4 = 0;P2_3 = 0;P2_2 = 1; 控制LED2
// P2_4 = 0;P2_3 = 0;P2_2 = 0; 控制LED1
编辑
到此知识准备结束，现在可以编写第一个程序了。
静态数码管显示
#include<regx52.h>unsigned char Table[] = {0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F}; // 数组，定义数字0~9段选void SMG(unsigned char Location,Number) // 定义函数，参数Location是位选，Number段选控制显示的数字。
{switch(Location) // 位选{case 1 : P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2 : P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3 : P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4 : P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5 : P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6 : P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7 : P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8 : P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = Table[Number]; // 段选
}void main()
{
// P2_2 = 1; // 这是我做的小实验，不要过多关注
// P2_3 = 1;
// P2_4 = 0;
// P0 = 0X7D; // 这块板子共阴极数码管,38译码器和SMG都是从下往上数 while(1){SMG(5,6); // 第五位显示数字6}
}

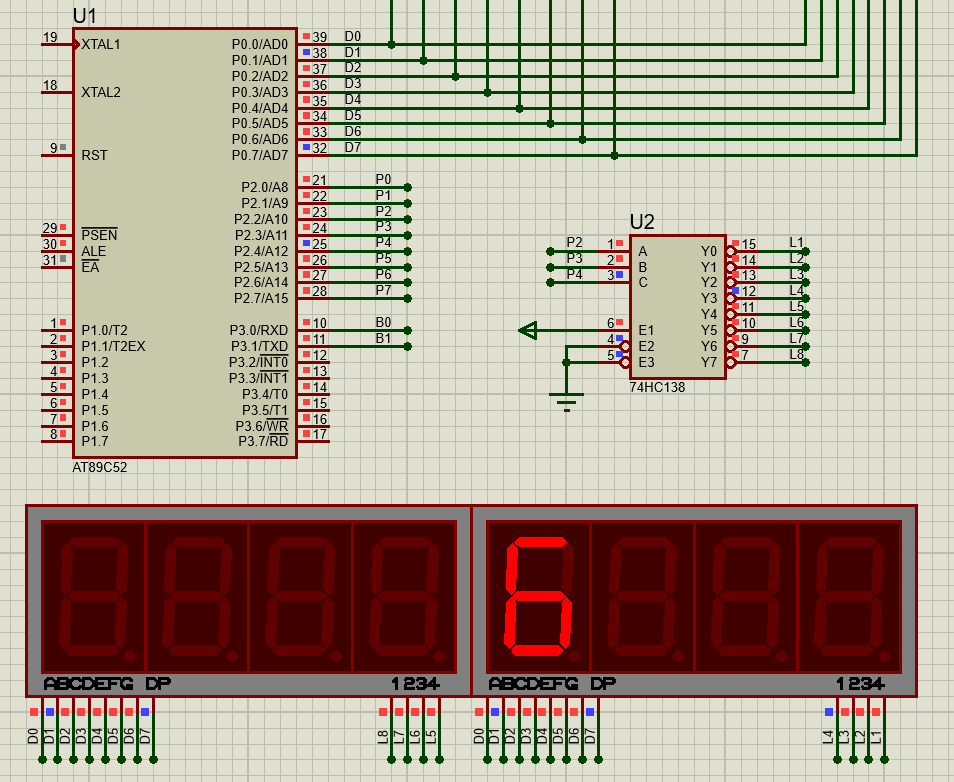

实验现象：(Proteus仿真中P0端口要有个上拉电阻，这里没截到)
编辑
动态数码管显示
原理：快速扫描逐个显示，利用人眼的余辉效应显示多个数码管，实际上在一个时刻内只有一个数码管点亮。
#include<regx52.h>unsigned char Table[] = {0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F};void Delay(unsigned int n) // 延时函数
{unsigned char j;while(n--){for(j = 0; j< 113; j++);}
}void SMG(unsigned char Location,Number)
{switch(Location) // 段选{case 1 : P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2 : P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3 : P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4 : P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5 : P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6 : P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7 : P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8 : P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = Table[Number]; // 位选Delay(1); // 数码管显示1ms后关闭P0 = 0X00; // 消影清零，防止上次的数据窜位重影
}
void main()
{while(1){SMG(1,1); // 位选 段选SMG(2,2);SMG(3,3);}
}

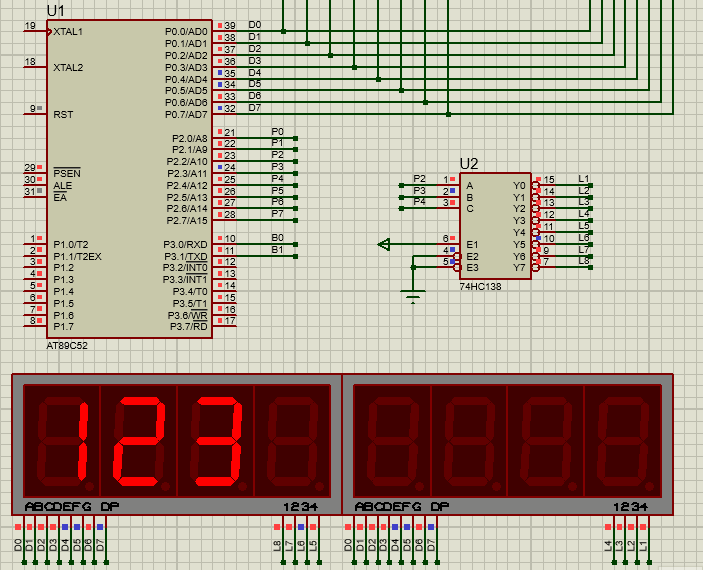

实验现象：
编辑
