背景
在前一篇文章《一次内存诊断，让资源利用率提升 40%：揭秘隐式内存治理》 [ 1] 中，我们系统性地剖析了云原生环境中隐性内存开销的诊断方法，通过 SysOM 系统诊断实现了对节点/Pod 级由文件缓存、共享内存等系统级内存资源异常消耗的精准定位。
然而，部分场景下内存异常仍可能源于应用进程本身的内存申请，但是对于应用内存泄漏问题，尽管是应用的开发者，也需要投入大量的精力去利用对应语言的内存分析工具去找出根因；以 Java 应用为例，当传统线下 IDC 集群中的 Java 应用完成云原生架构转型后，伴随容器化封装与资源配额管控的实施，用户普遍反馈 Java 应用 Pod 出现持续性内存超限及 Kubernetes OOMKilled 事件。这一系列现象主要集中在三个关键矛盾点：
-
容器内存监控与 JVM 堆内存的显著差异： Pod 内存占用常超出 JVM 堆内存（含堆外内存）数倍，形成“消失的内存”谜团。
-
容器化改造后的 OS 兼容性问题： 同一业务系统在切换 OS 或容器化后，出现内存占用模式突变。
-
工具链覆盖盲区： 传统 Java 内存分析工具无法覆盖 JNI 内存、LIBC 内存等非 JVM 内存区域。
为此，云监控 2.0 [ 2] 中的 SysOM 系统诊断对应用内存进一步深挖，结合应用和操作系统的角度实现对主机、容器运行时及具体的 Java 应用进程进行内存占用拆解，快速有效地识别出 Java 内存占用的元凶。
Java 内存全景分析

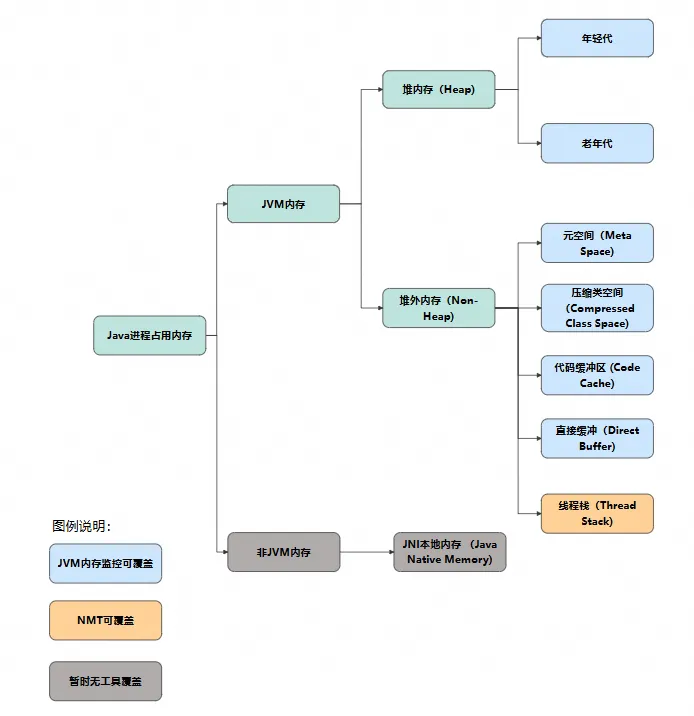

为了找出消失的内存，我们首先要了解 Java 进程的主要内存组成以及现有工具和监控主要覆盖的部分；如下图所示可分为：
JVM 内存
- 堆内存： 可通过 -Xms/-Xmx 参数控制，内存大小可通过 memorymxbean 等获取。
- 堆外内存： 包括元空间、压缩类空间、代码缓冲区、直接缓冲、线程栈等内存组成；它们分别可以通过 -XX:MaxMetaspaceSize（元空间）、-XX:CompressedClassSpaceSize（压缩类空间）、-XX:ReservedCodeCacheSize（代码缓冲区）、-XX:MaxDirectMemorySize （直接缓冲）、-Xss（线程栈）参数限制。
非 JVM 内存
- JNI 本地内存： 即通过本地方法接口调用 C、C++ 代码（原生库），并在这部分代码中调用 C 库（malloc）或系统调用（brk、mmap）直接分配的内存。
Java 常见“内存泄露”
JNI 内存泄漏
经过上一章中对 Java 内内存全景的分析，其实已经可以揭开第一个容易造成内存黑洞的隐藏 Boss-JNI 内存，因为这部分内存暂时没有工具可以获取其占用大小。
通常来说，编写相关业务代码的同学会认为代码中没有使用本地方法直接调用 C 库，所以不会存在这些问题，但是代码中引用的各种包却有可能会使用到 JNI 内存，比如说经典的使用 ZLIB 压缩库不当导致的 JNI 泄漏问题 [ 3] 。
LIBC 内存管理特性

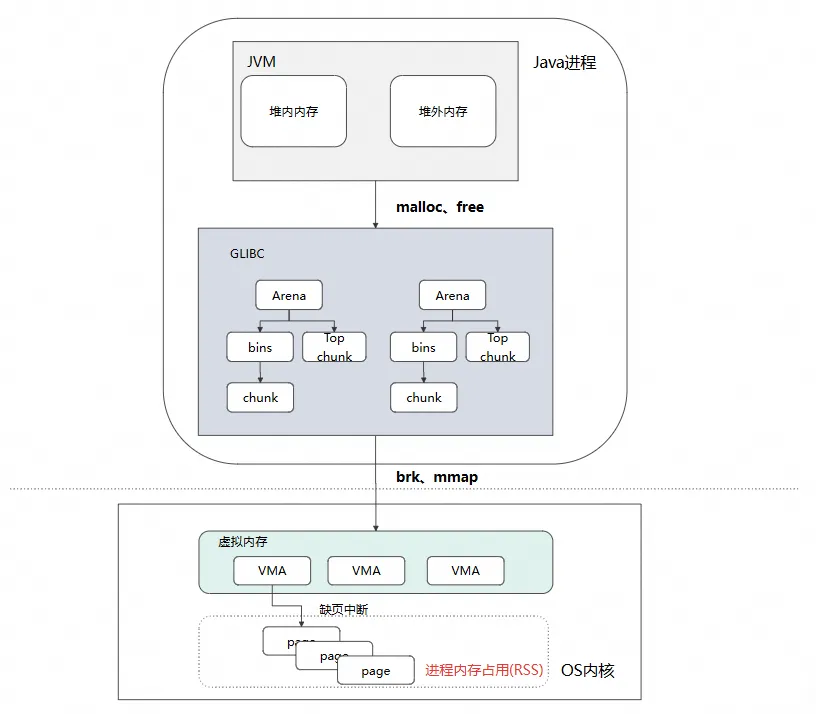

JVM 向 OS 申请内存的中间，还存在着一层中间层 -C 库，JVM 调用 malloc、free 申请/释放内存的过程中其实还要经过这一个二道贩子；以 gibc 中默认的内存分配器 ptmalloc 为例 glibc 的 ptmalloc 内存分配器存在以下特征：
- Arena 机制： 每个线程维护 64M Arena，多线程场景下易产生内存碎片
- Top Chunk 管理： 内存空洞导致无法及时归还 OS
- Bins 缓存策略： JVM 释放的内存暂存于 bins 中，造成统计偏差 [4-5]
Linux 透明大页（THP）影响
在 OS 层，Linux 中的透明大页（Transparent Huge Page）机制也是造成 JVM 内存和实际内存差异的一大元凶。简单来说，THP 机制就是 OS 会将 4kb 页变成 2M 的大页，从而减少 TLB miss 和缺页中断，提升应用性能，但是也带来了一些内存浪费。如应用申请了一段 2M 的虚拟内存，但实际只用了里面的 4kb，但是由于 THP 机制，OS 已经分配了一个 2M 的页了 [6 ] 。
SysOM Java 内存诊断实践
下面将以汽车行业客户在从线下 idc 集群迁移至云上 ACK 集群时遇到的由于 JNI 内存泄漏导致 Pod 频繁 OOM 为例，介绍如何通过云监控 2.0 的 SysOM 系统诊断来一步步找出 Java 内存占用的元凶。
诊断使用限制：
- 目前仅支持 openJDK 1.8 以上版本
- 使用 JNI 内存 Profiling 功能需要至操作系统控制台先对实例进行纳管 [ 3] ，有一定的资源和性能开销（内存占用根据符号大小最高达 300MB）
C2 compiler JIT 内存膨胀案例
案例背景
某汽车客户在 ACK 集群迁移过程中，多个 Java 服务 Pod 出现偶发性 OOM。特征表现为：
- Pod 内存接近限制时触发 OOM
- JVM 监控显示内存正常
- 无明显请求异常或流量波动
排查过程

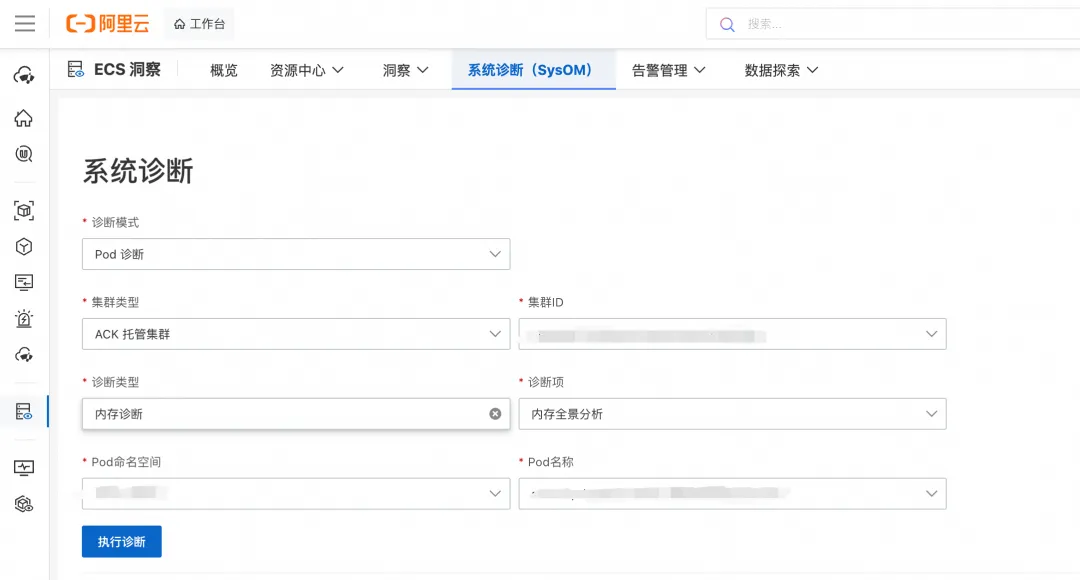

- 尝试在内存高水位时对 Pod 发起内存全景分析。

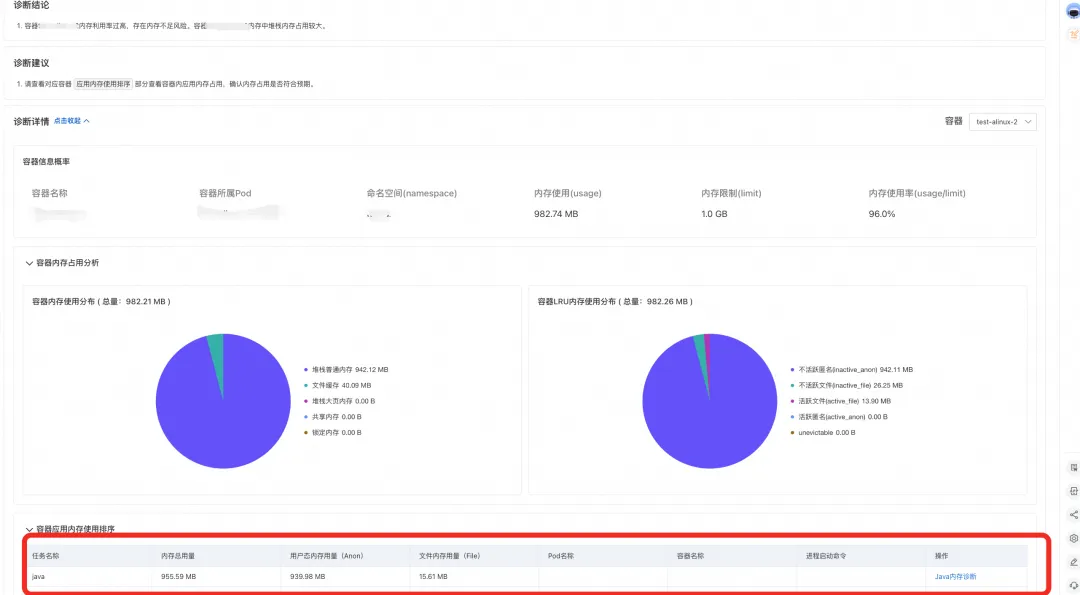

- 我们可以了解到当 Pod 中容器内存使用已经接近 limit，从诊断结论和容器内存占用分析中，我们可以看到容器内存主要是由于 Java 进程内存占用导致。

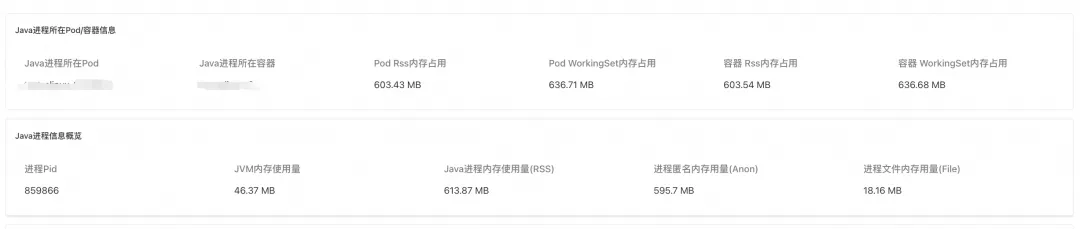

对 Java 进程发起内存分析，查看诊断报告。报告展示了 Java 进程所在 Pod 和容器的 rss 和 WorkingSet（工作集）内存信息、进程 Pid、JVM 内存使用量（即 JVM 视角的内存使用量）、Java 进程内存使用量（进程实际占用内存），进程匿名用量以及进程文件内存用量。

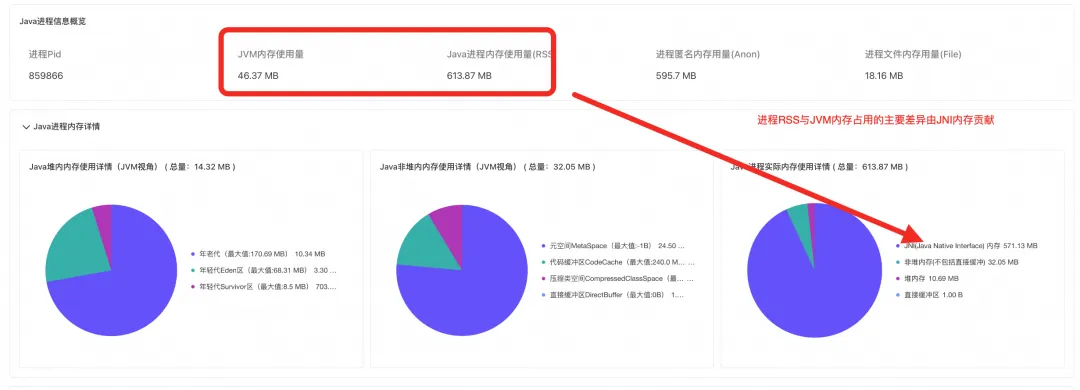

通过诊断结论和 Java 内存占用饼图我们可以发现，进程实际内存占用比 JVM 监控显示的内存占用大 570M，全都由 JNI 内存所贡献 [ 4] 。

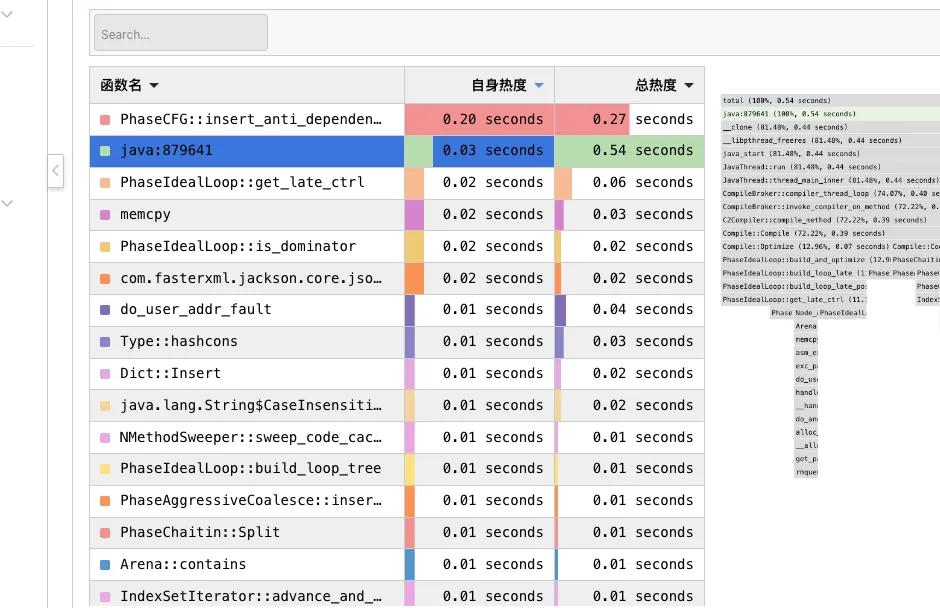

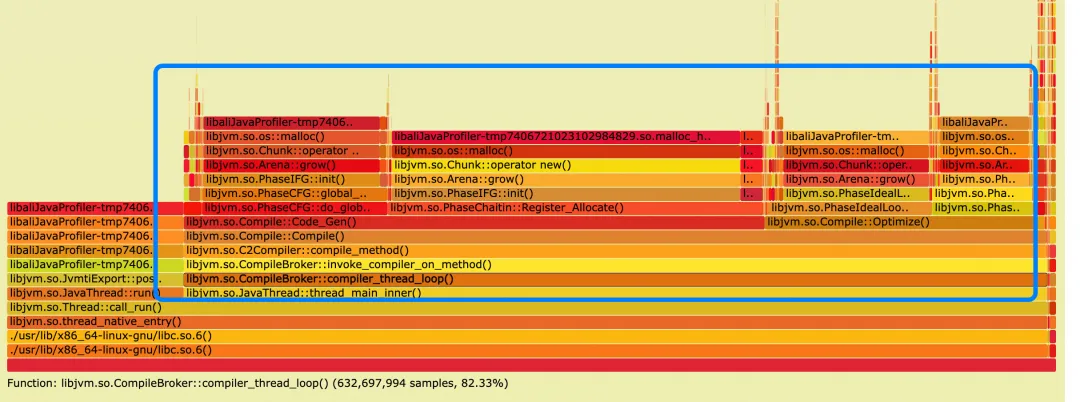

开启 JNI（Java Native Interface）内存分配 profiling，报告列出当前 Java 进程 JNI 内存分配调用火焰图，火焰图中为所有分配 JNI 内存的调用路径。（说明：由于是采样采集，火焰图中的内存大小不代表实际分配大小）。
- 从内存分配火焰图中，我们可以看到主要的内存申请为 C2 compiler 正在进行代码 JIT 预热；

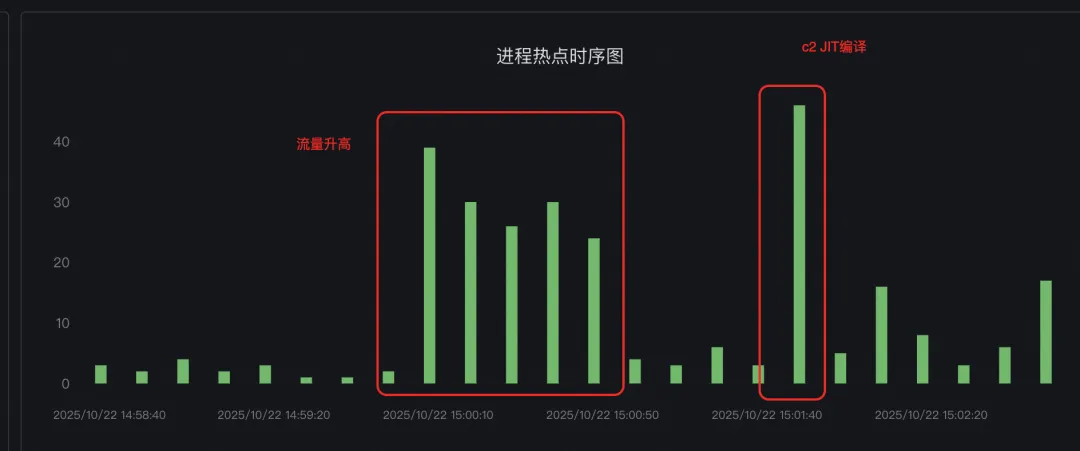

- 但是由于诊断的过程中没有发现 pod 有内存突增；所以我们进一步借助可以常态化运行的 Java CPU 热点追踪功能 [ 5] 尝试抓取内存升高时的进程热点，并通过热点对比 [ 6] 尝试对内存正常时的热点进行对比。
- 通过热点栈和热点分析对比，发现内存突增时间点的 cpu 栈也是 c2 compiler 的 JIT 栈，且 c2 compiler 热点前有部分业务流量突增，且业务代码使用了大量反射操作（反射操作会导致 c2 compiler 进行新的预热）。
结论和解决方案
C2 compiler JIT 过程申请 JNI 内存，且由于 glibc 内存空洞等原因导致申请内存放大且延时释放。
-
调整 C2 compiler 参数，让其编译策略更保守，可以尝试调整相关参数，观察内存消耗变化。
-
调整 glibc 环境变量 MALLOC_TRIM_THRESHOLD_，让 glibc 及时将内存释放回操作系统。
总结
通过系统化的内存诊断方法，我们得以穿透 JVM 黑盒，揭示 JNI、LIBC 及 OS 层面的内存管理特性。阿里云操作系统控制台的内存全景分析功能，为容器化 Java 应用提供了从进程级到系统级的立体化诊断能力，帮助开发者精准定位内存异常根源，有效避免 OOM 事件的发生。
