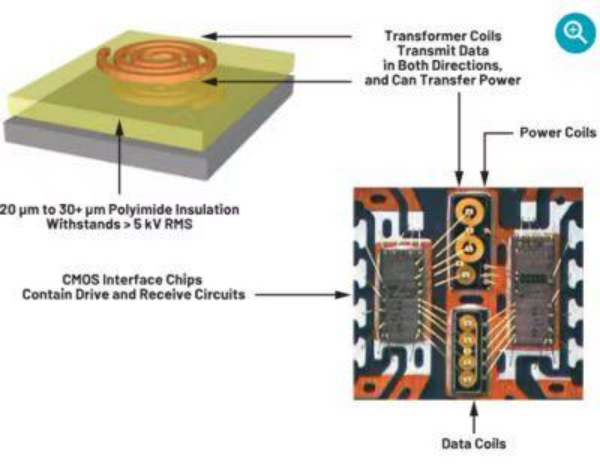

永创/Forcreat之PPS-CMTI-X系列CMTI测试电源。在电子工程里，隔离产品就像一道安全防线，像iCoupler数字隔离器和光耦合器都属于这一类-苏州永创智能。
永创/Forcreat之PPS-CMTI-X系列CMTI测试电源。这些隔离产品的稳定性和可靠性是非常重要的，要是不稳定、不可靠，那在使用中就可能出大问题。这里面有个关键指标叫CMTI，也就是共模瞬态抗扰度，它就像一个衡量器，专门衡量隔离产品在遇到共模瞬变干扰时的稳定性和可靠性。CMTI测试电源。
所以，深入了解CMTI测试电源的标准和规范可太有用了，这能保证隔离产品在实际使用的时候表现良好。
CMTI测试电源的测试是按照IEC60747 - 17:2020这个标准来进行的，主要分静态测试和动态测试这两种。
CMTI测试电源。先说说静态测试，这个测试就像是给隔离产品来个小挑战。怎么做呢？就是把输入引脚连接到逻辑高电平或者低电平之后，再给它施加共模瞬变CMT。这就好比是给一个站岗的士兵突然来点小干扰，按照规定，在CMTI规定范围内的这种冲击就不应该让这个“士兵”，也就是隔离产品的输出状态发生改变。这就像是考验士兵的定力，小干扰下还得坚守岗位。永创/Forcreat之PPS-CMTI-X系列CMTI测试电源。

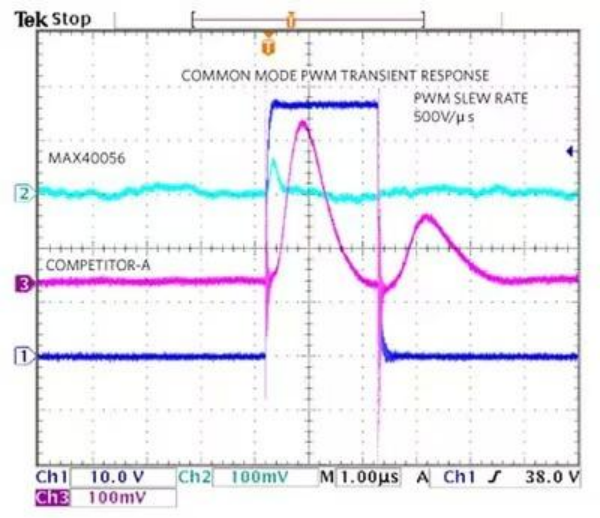

CMTI测试电源。再看看动态测试，当有动态共模瞬变CMT冲击过来的时候，隔离产品的输出得保持正常状态才行。要是CMTI能力不够啊，那就像一个没准备好的士兵，就会出现各种问题，像missing pulse，也就是漏脉冲，这就好比士兵站岗的时候漏看了一些情况；excessive propagation delay，就是过度传播延迟，这就像消息传递得太慢了；还有high or low error，高或低误差，就像是士兵传递消息的时候说错了内容；或者output latch，输出锁存，这就像士兵突然呆住了，不干活了。CMTI测试电源。
做CMTI测试电源。得有专门的设备和工具才行。这里面有个很重要的设备叫高压脉冲斜坡发生器，它可是核心设备呢。它就像一个魔术师，有模拟共模瞬变干扰的本事，还能控制高压脉冲的上升或者下降速率，就像控制魔法的强度一样，然后向被测的器件施加共模瞬态干扰信号，这样就能检测出这个被测器件的CMTI性能好不好了。还有瞬变高压发生器，它能提供瞬变高压，就像给测试注入一股强大的力量，满足测试对高压瞬变的要求，检测系统在高压下对共模瞬态干扰的抵抗能力。CMTI测试电源。

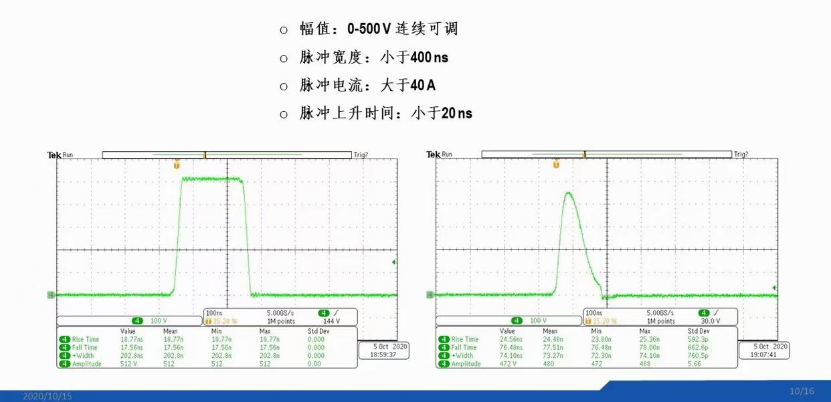

永创/Forcreat之PPS-CMTI-X系列CMTI测试电源，它适合产生光耦合器和其他半导体器件测试需要的高速高压波形，还能提供好多档幅值和转换时间，用来测试光耦合器这些半导体器件正合适。
下面讲讲CMTI测试的基本步骤和注意事项。
先说静态测试步骤。第一步，把被测器件的输入引脚连接到逻辑高电平或者低电平，这就像是给测试搭好舞台。第二步呢，用高压脉冲斜坡发生器或者其他合适的测试设备模拟施加共模瞬变干扰，这就是给被测器件来点挑战。最后一步，观察被测器件的输出状态有没有改变。要是在理论CMTI以内的冲击下输出状态没改变，那就说明这个器件静态CMTI性能合格了，就像这个士兵成功通过了考验。
再讲讲动态测试步骤。首先，要在实际工作条件下把测试环境搭建好，让被测器件处于正常工作状态，这就像让士兵在自己熟悉的战场上准备战斗。然后，用测试设备对被测器件施加共模瞬态干扰，这些干扰得尽量模拟实际应用中可能遇到的共模瞬变情况，这样才能真正考验出这个器件的能力。
在测试的时候还有一些注意事项呢。第一点，要保证测试设备能够很精准地模拟共模瞬态干扰的各种条件，像高压幅值、上升或者下降速率这些，就像给士兵设置的考验得严格按照标准来，这样才能保证测试结果是准确的。第二点，不同类型的隔离器件就像不同类型的士兵，可能有不同的CMTI测试要求和特性，所以在测试之前得把被测器件的相关参数和技术规格都了解清楚。第三点，在进行动态测试的时候，要注意测试环境的设置要尽量接近实际工作环境，这样测试出来的结果才更符合实际情况。
永创/Forcreat之PPS-CMTI-X系列CMTI测试电源。总结一下，CMTI测试的标准、规范、测试设备、测试步骤还有注意事项这些内容合在一起，就构成了对隔离产品共模瞬态抗扰度的完整评估体系。随着电子技术不断发展，以后对于CMTI测试的研究可能会更关注怎么让测试更准确、更高效，还有怎么更好地适应新型隔离产品的测试需求这些方面。如果大家在电子工程领域涉及到隔离产品相关工作，一定要重视CMTI测试相关的这些知识哦。
更多CMTI测试方案及测试设备资料请直接联系苏州永创智能的工程师获得帮助。
