具身智能：零基础入门睿尔曼机械臂（二）——从API例程到Python实操全解析

一、前言

随着智能制造的普及，机械臂控制已成为机器人领域入门的核心技能。相比于传统工业机械臂复杂的调试流程和封闭的开发环境，睿尔曼第三代机械臂提供了简洁的Python SDK（软件开发工具包），无需深厚的底层控制知识，即可快速实现机械臂的运动控制。

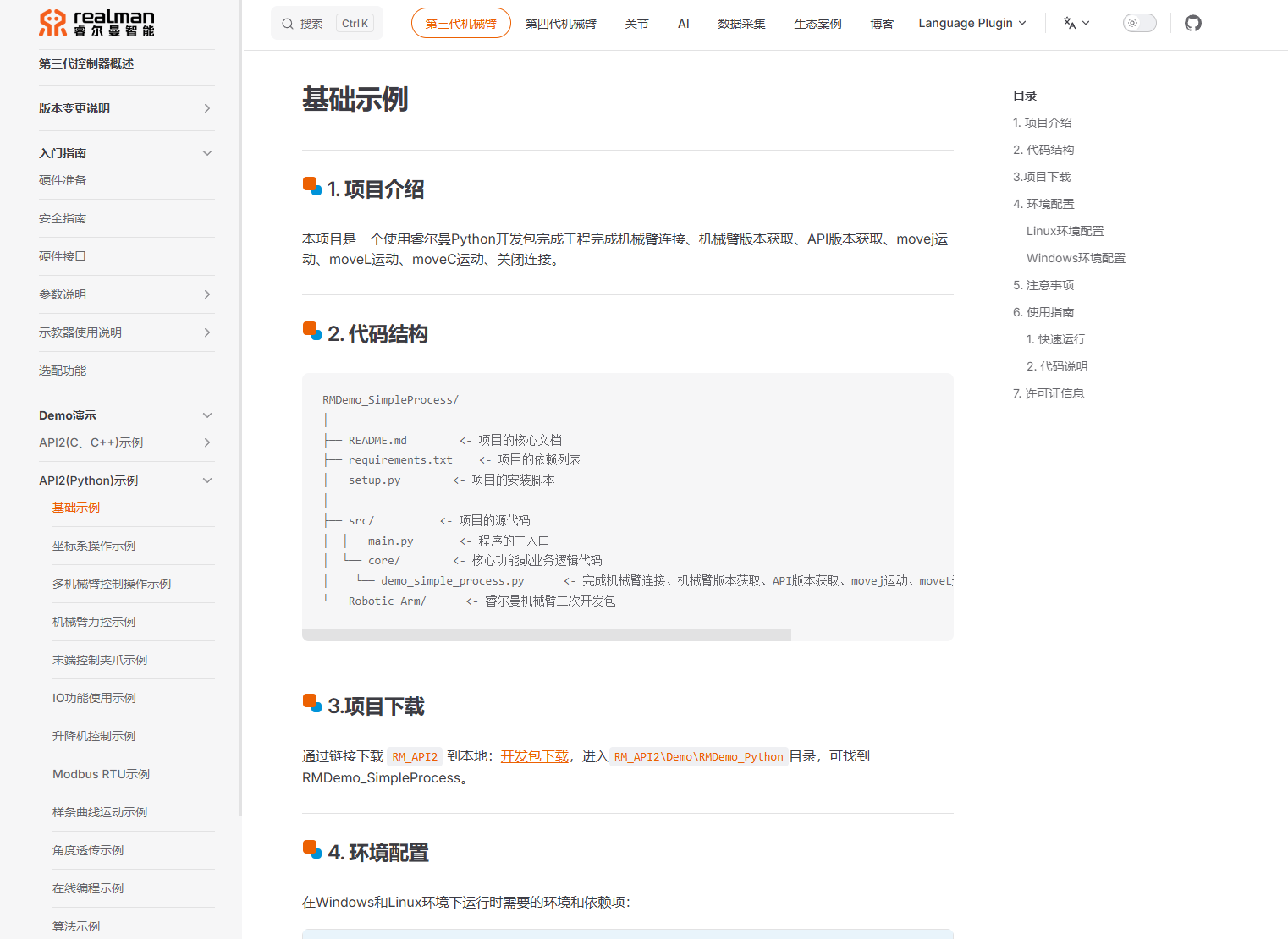

本文的核心目标是：以睿尔曼官方例程为蓝本，拆解机械臂控制的核心逻辑，让零基础读者理解“如何通过代码指挥机械臂运动”，并能动手完成基础的运动控制实操。无论你是高校学生、创客，还是刚接触机械臂的工程师，都能通过本文掌握睿尔曼第三代机械臂的基础控制方法。

二、睿尔曼第三代机械臂：入门友好的轻量化选择

睿尔曼第三代机械臂是面向科研、教育、轻量工业、创客场景的系列化产品，核心特点如下：

1. 多型号适配

例程中涉及的RM_65、RM_75、RML_63、ECO_65/63、GEN_72等型号，覆盖6轴/7轴构型，工作半径、负载能力适配不同场景，核心控制逻辑统一，学习一套代码可适配多型号。

2. 易用的Python API

提供封装完善的Python接口，无需关注运动学逆解、轨迹规划等底层算法，直接调用movej（关节运动）、movel（直线运动）等接口即可实现运动控制。

3. 网络通信方式

通过TCP/IP协议与机械臂通信，只需配置IP和端口即可建立连接，无需复杂的硬件接线。

4. 核心运动能力

支持关节空间运动、笛卡尔空间直线/圆弧运动，满足入门阶段的基础运动控制需求。

三、核心例程全解析：逐行吃透机械臂控制逻辑

接下来我们逐模块、逐行解析例程代码，从“代码为什么这么写”“每个参数是什么意思”两个维度，彻底掌握机械臂控制的核心逻辑。

3.1 环境配置与模块导入

import sys
import os# Add the parent directory of src to sys.path
sys.path.append(os.path.abspath(os.path.join(os.path.dirname(__file__), '..', '..')))from src.Robotic_Arm.rm_robot_interface import *

• import sys/import os：导入Python系统模块和操作系统模块，核心作用是处理文件路径。
• sys.path.append(...)：这是Python工程中常见的“路径补全”操作。睿尔曼SDK的核心接口文件rm_robot_interface.py位于src/Robotic_Arm目录下，而例程脚本可能不在该目录的同级/父级路径中，因此需要通过os.path系列函数计算并添加SDK的根路径到Python的系统路径中，确保后续能成功导入核心接口。
  • os.path.dirname(__file__)：获取当前脚本文件的所在目录；
  • os.path.join(..., '..', '..')：向上回溯两级目录（适配SDK的目录结构）；
  • os.path.abspath()：将拼接后的相对路径转为绝对路径；
  • sys.path.append()：将绝对路径添加到Python的模块搜索路径中。
• from src.Robotic_Arm.rm_robot_interface import *：导入睿尔曼机械臂的核心接口，包括RoboticArm类、rm_thread_mode_e枚举、各类运动指令函数（rm_movej/rm_movel等），这是实现机械臂控制的核心依赖。

3.2 机械臂型号-点位映射表

# 定义机械臂型号到点位的映射
arm_models_to_points = {  "RM_65": [  [0, 20, 70, 0, 90, 0],[0.3, 0, 0.3, 3.14, 0, 0],[0.2, 0, 0.3, 3.14, 0, 0],[0.3, 0, 0.3, 3.14, 0, 0],[0.2, 0.05, 0.3, 3.14, 0, 0],[0.2, -0.05, 0.3, 3.14, 0, 0] ,],  # 其他型号省略...
}

这是一个“键值对”字典，核心作用是适配不同型号机械臂的运动点位：

• 键（Key）：机械臂型号（如RM_65），与机械臂硬件的型号一一对应；
• 值（Value）：该型号对应的6组运动点位列表，每组点位的含义分两类：
  1. 第一组（如[0, 20, 70, 0, 90, 0]）：关节空间点位，每个数值对应机械臂某一个关节的角度（单位：度），6轴机械臂对应6个数值，7轴（如RM_75）对应7个数值；
  2. 第二至第六组（如[0.3, 0, 0.3, 3.14, 0, 0]）：笛卡尔空间点位，格式为[x, y, z, rx, ry, rz]：
     • x/y/z：机械臂末端执行器的空间坐标（单位：米）；
     • rx/ry/rz：机械臂末端的姿态角（单位：弧度，3.14≈π，对应180度）。
• 设计逻辑：不同型号机械臂的工作空间、关节范围不同，通过字典映射可让一套代码适配多型号，无需为每个型号单独写运动点位。

3.3 核心控制类RobotArmController解析

该类是例程的核心，封装了机械臂的“连接-控制-断开”全生命周期，我们逐函数解析：

3.3.1 初始化函数__init__：建立机械臂连接

def __init__(self, ip, port, level=3, mode=2):"""Initialize and connect to the robotic arm.Args:ip (str): IP address of the robot arm.port (int): Port number.level (int, optional): Connection level. Defaults to 3.mode (int, optional): Thread mode (0: single, 1: dual, 2: triple). Defaults to 2."""self.thread_mode = rm_thread_mode_e(mode)self.robot = RoboticArm(self.thread_mode)self.handle = self.robot.rm_create_robot_arm(ip, port, level)if self.handle.id == -1:print("\nFailed to connect to the robot arm\n")exit(1)else:print(f"\nSuccessfully connected to the robot arm: {self.handle.id}\n")

• 参数说明：
  • ip/port：机械臂的网络IP和端口（睿尔曼默认端口多为8080），需确保电脑与机械臂处于同一局域网；
  • level：连接等级（默认3），睿尔曼将连接权限分为不同等级，等级3为常用的“控制级”，可执行运动指令；
  • mode：线程模式（0=单线程/1=双线程/2=三线程），默认三线程，兼顾运动控制、状态反馈的实时性。
• 核心逻辑：
  1. rm_thread_mode_e(mode)：将整数型的线程模式转为SDK定义的枚举类型（确保参数格式符合SDK要求）；
  2. RoboticArm(self.thread_mode)：创建机械臂控制实例；
  3. rm_create_robot_arm(ip, port, level)：调用SDK接口建立与机械臂的连接，返回一个“句柄（handle）”——句柄是机械臂的唯一标识，后续所有运动指令都通过该句柄关联到具体的机械臂；
  4. 句柄校验：handle.id == -1表示连接失败，直接退出程序；否则打印连接成功信息。

3.3.2 get_arm_model：获取机械臂型号

def get_arm_model(self):"""Get robotic arm mode."""res, model = self.robot.rm_get_robot_info()if res == 0:return model["arm_model"]else:print("\nFailed to get robot arm model\n")

• rm_get_robot_info()：调用SDK接口获取机械臂基础信息，返回两个值：
  • res：执行结果（0=成功，非0=失败，对应错误码）；
  • model：字典格式的机械臂信息，包含型号、固件版本等，model["arm_model"]即为机械臂型号（如RM_65）；
• 作用：获取型号后，可从arm_models_to_points字典中匹配对应的运动点位，实现多型号适配。

3.3.3 disconnect：断开机械臂连接

def disconnect(self):"""Disconnect from the robot arm.Returns:None"""handle = self.robot.rm_delete_robot_arm()if handle == 0:print("\nSuccessfully disconnected from the robot arm\n")else:print("\nFailed to disconnect from the robot arm\n")

• rm_delete_robot_arm()：释放机械臂连接句柄，断开网络连接；
• 注意：程序结束前必须调用该函数，否则可能导致机械臂处于“占用状态”，后续无法重新连接。

3.3.4 get_arm_software_info：获取软件信息

def get_arm_software_info(self):"""Get the software information of the robotic arm.Args:NoneReturns:None"""software_info = self.robot.rm_get_arm_software_info()if software_info[0] == 0:print("\n================== Arm Software Information ==================")print("Arm Model: ", software_info[1]['product_version'])print("Algorithm Library Version: ", software_info[1]['algorithm_info']['version'])print("Control Layer Software Version: ", software_info[1]['ctrl_info']['version'])print("Dynamics Version: ", software_info[1]['dynamic_info']['model_version'])print("Planning Layer Software Version: ", software_info[1]['plan_info']['version'])print("==============================================================\n")else:print("\nFailed to get arm software information, Error code: ", software_info[0], "\n")

• rm_get_arm_software_info()：获取机械臂的软件层信息，包括算法库版本、控制层版本、规划层版本等；
• 作用：调试阶段可通过该接口确认机械臂固件版本是否与SDK兼容，避免因版本不匹配导致指令执行失败。

3.3.5 movej：关节空间运动（核心运动指令）

def movej(self, joint, v=20, r=0, connect=0, block=1):"""Perform movej motion.Args:joint (list of float): Joint positions.v (float, optional): Speed of the motion. Defaults to 20.connect (int, optional): Trajectory connection flag. Defaults to 0.block (int, optional): Whether the function is blocking (1 for blocking, 0 for non-blocking). Defaults to 1.r (float, optional): Blending radius. Defaults to 0.Returns:None"""movej_result = self.robot.rm_movej(joint, v, r, connect, block)if movej_result == 0:print("\nmovej motion succeeded\n")else:print("\nmovej motion failed, Error code: ", movej_result, "\n")

movej是关节空间运动指令，核心是让机械臂的每个关节从当前角度运动到目标角度，运动轨迹由SDK自动规划（无需关心末端路径）。

• 参数详解：
  1. joint：目标关节角度列表（如[0, 20, 70, 0, 90, 0]），6轴填6个值，7轴填7个值，单位：度；
  2. v：运动速度（默认20），单位：度/秒，范围需符合机械臂硬件限制；
  3. r：混合半径（默认0），用于多段轨迹的平滑过渡，0表示无过渡；
  4. connect：轨迹连接标志（默认0），0=新轨迹，1=接续上一段轨迹；
  5. block：阻塞标志（默认1）：
     • 1（阻塞）：程序等待机械臂完成该运动后，再执行下一行代码；
     • 0（非阻塞）：发送指令后程序立即执行下一行，机械臂后台执行运动。
• rm_movej()：SDK核心接口，返回0表示指令执行成功，非0为错误码（可查睿尔曼SDK手册定位问题）。

3.3.6 movel：笛卡尔空间直线运动

def movel(self, pose, v=20, r=0, connect=0, block=1):"""Perform movel motion.Args:pose (list of float): End position [x, y, z, rx, ry, rz].v (float, optional): Speed of the motion. Defaults to 20.connect (int, optional): Trajectory connection flag. Defaults to 0.block (int, optional): Whether the function is blocking (1 for blocking, 0 for non-blocking). Defaults to 1.r (float, optional): Blending radius. Defaults to 0.Returns:None"""movel_result = self.robot.rm_movel(pose, v, r, connect, block)if movel_result == 0:print("\nmovel motion succeeded\n")else:print("\nmovel motion failed, Error code: ", movel_result, "\n")

movel是笛卡尔空间直线运动指令，核心是让机械臂末端从当前位置以“直线”运动到目标位置，适用于需要精准路径的场景（如抓取、放置）。

• 核心区别于movej：movej控制关节角度，movel控制末端的空间位置和姿态；
• 参数pose：目标位姿[x, y, z, rx, ry, rz]，单位：x/y/z（米）、rx/ry/rz（弧度）；
• 其他参数与movej一致，v的单位为：米/秒（区别于movej的度/秒）。

3.3.7 movec：笛卡尔空间圆弧运动

def movec(self, pose_via, pose_to, v=20, r=0, loop=0, connect=0, block=1):"""Perform movec motion.Args:pose_via (list of float): Via position [x, y, z, rx, ry, rz].pose_to (list of float): End position for the circular path [x, y, z, rx, ry, rz].v (float, optional): Speed of the motion. Defaults to 20.loop (int, optional): Number of loops. Defaults to 0.connect (int, optional): Trajectory connection flag. Defaults to 0.block (int, optional): Whether the function is blocking (1 for blocking, 0 for non-blocking). Defaults to 1.r (float, optional): Blending radius. Defaults to 0.Returns:None"""movec_result = self.robot.rm_movec(pose_via, pose_to, v, r, loop, connect, block)if movec_result == 0:print("\nmovec motion succeeded\n")else:print("\nmovec motion failed, Error code: ", movec_result, "\n")

movec是圆弧运动指令，需要指定“途经点”和“目标点”，机械臂末端从当前位置→途经点→目标点，沿圆弧轨迹运动。

• 核心参数：
  1. pose_via：圆弧途经点（必选），决定圆弧的曲率；
  2. pose_to：圆弧终点；
  3. loop：循环次数（默认0），0=执行1次，n=循环n次；
• 应用场景：避障运动、圆弧轨迹作业（如焊接、打磨）。

3.3.8 movej_p：关节空间位姿运动

def movej_p(self, pose, v=20, r=0, connect=0, block=1):"""Perform movej_p motion.Args:pose (list of float): Position [x, y, z, rx, ry, rz].v (float, optional): Speed of the motion. Defaults to 20.connect (int, optional): Trajectory connection flag. Defaults to 0.block (int, optional): Whether the function is blocking (1 for blocking, 0 for non-blocking). Defaults to 1.r (float, optional): Blending radius. Defaults to 0.Returns:None"""movej_p_result = self.robot.rm_movej_p(pose, v, r, connect, block)if movej_p_result == 0:print("\nmovej_p motion succeeded\n")else:print("\nmovej_p motion failed, Error code: ", movej_p_result, "\n")

movej_p是movej的“位姿版”：输入笛卡尔空间位姿（x/y/z/rx/ry/rz），SDK自动计算对应的关节角度，然后以关节运动的方式到达目标位姿。

• 区别于movel：movej_p的轨迹是关节空间的最优轨迹（非直线），运动速度更快；movel是末端直线轨迹，精度更高但速度稍慢。

3.4 主函数main：完整控制流程

def main():# Create a robot arm controller instance and connect to the robot armrobot_controller = RobotArmController("192.168.1.18", 8080, 3)# Get API versionprint("\nAPI Version: ", rm_api_version(), "\n")# Get basic arm informationrobot_controller.get_arm_software_info()arm_model = robot_controller.get_arm_model()points = arm_models_to_points.get(arm_model, [])# Define joint positions for 6 DOFjoint_6dof = points[0]# Perform movej motion for 6 DOF robot armrobot_controller.movej(joint_6dof)# Perform movej_p motionrobot_controller.movej_p(points[1])# Perform movel motionrobot_controller.movel(points[2])# Perform movej_p motion againrobot_controller.movej_p(points[3])# Perform movec motionrobot_controller.movec(points[4], points[5], loop=2)# Disconnect the robot armrobot_controller.disconnect()if __name__ == "__main__":main()

主函数是机械臂控制的“执行流程”，完整逻辑如下：

1. 建立连接：创建RobotArmController实例，传入机械臂IP（192.168.1.18）、端口（8080）、连接等级（3），建立网络连接；
2. 获取基础信息：
   • rm_api_version()：打印SDK的API版本，确认版本兼容性；
   • get_arm_software_info()：打印机械臂软件层信息；
   • get_arm_model()：获取机械臂型号，匹配对应的运动点位；
3. 执行运动指令：按“关节运动→位姿关节运动→直线运动→位姿关节运动→圆弧运动”的顺序执行，完成一套基础运动流程；
4. 断开连接：运动完成后释放连接，避免资源占用。

四、应用实践：从代码到机械臂运动

掌握代码逻辑后，我们通过实操让机械臂动起来，核心步骤如下：

4.1 环境搭建

1. 硬件准备：睿尔曼第三代机械臂（如RM_65）、电脑（Windows/Linux）、网线/无线网卡（确保与机械臂同网段）；
2. 软件准备：
   • 安装Python 3.7+（睿尔曼SDK推荐版本）；
   • 下载睿尔曼第三代机械臂SDK，解压到本地；
   • 将例程脚本放在SDK指定目录（确保sys.path路径正确）；
3. 网络配置：
   • 机械臂默认IP：192.168.1.18（可通过机械臂示教器修改）；
   • 电脑IP设置为192.168.1.x（x≠18，子网掩码255.255.255.0）；
   • 测试连通性：ping 192.168.1.18，确保能ping通。

4.2 运行步骤

1. 启动机械臂：接通电源，待机械臂完成自检（进入“就绪”状态）；
2. 修改代码：将RobotArmController("192.168.1.18", 8080, 3)中的IP改为实际机械臂IP；
3. 运行脚本：在终端执行python 例程文件名.py；
4. 观察机械臂：机械臂会按代码顺序执行关节运动→直线运动→圆弧运动，终端会打印每一步的执行结果。

4.3 常见问题与排查

1. 连接失败（handle.id=-1）：
   • 排查：电脑与机械臂是否同网段、IP/端口是否正确、机械臂是否已开机并就绪、防火墙是否拦截端口；
2. 运动指令执行失败（错误码非0）：
   • 排查：运动点位是否超出机械臂工作空间、关节角度/位姿是否符合硬件限制、SDK版本与机械臂固件版本是否兼容；
3. 机械臂无运动但指令返回成功：
   • 排查：block参数是否设为0（非阻塞）、运动速度是否设为0、机械臂是否处于“急停”状态。

五、总结与拓展

5.1 核心总结

本文通过睿尔曼第三代机械臂的官方例程，完成了从“代码解析”到“实操落地”的入门学习，核心知识点如下：

1. 睿尔曼机械臂的核心控制逻辑：通过Python SDK建立网络连接→调用运动指令→断开连接；
2. 三类核心运动指令：
   • movej：关节运动，速度快，适合快速复位；
   • movel：直线运动，路径精准，适合作业场景；
   • movec：圆弧运动，适合轨迹化作业；
3. 多型号适配：通过“型号-点位”字典，实现一套代码适配不同型号机械臂。

5.2 拓展方向

掌握基础控制后，可进一步探索：

1. 点位标定：通过示教器记录实际作业点位，替换例程中的默认点位，实现个性化作业；
2. IO控制：调用SDK接口控制机械臂末端夹爪（开合）、气泵（启停）；
3. 视觉引导：结合OpenCV识别目标位置，动态生成运动点位，实现“视觉抓取”；
4. 轨迹规划：自定义多段轨迹，实现复杂的连续运动。

睿尔曼第三代机械臂的Python SDK降低了机械臂控制的入门门槛，只要理解核心指令的逻辑，就能快速实现基础运动控制。希望本文能帮助大家迈出机械臂学习的第一步，后续可结合睿尔曼官方手册，深入探索更多高级功能！
