软件需求与分析课堂测试九—结构化建模分析II（100分）

软件需求与分析课堂测试九—结构化建模分析II（100分）
（45分钟）
班级：信2305-2 学号：20234054 姓名：茆伟昊
1、需求描述：
请设计一个仓储管理系统原型系统，该系统支持多个仓库的设立。统一 设立物资台账，物资台账需包含物资编码、物资名称、规格、材质、供应商、 品牌、物资分类，用户可以自定义物资的物资分类。需限制相同的物资名称、 规格、材质的物资不能设立相同的物资编码。仓库人员可进行入库作业、出 库作业业务。入库单、出库单的业务单据编码系统自动生成，不能手工录入， 可以采用年月日+流水号的方式。系统可查询按物资编码的库存信息、按物 资分类汇总的库存信息、入库单信息、出库单信息。
考核内容：
1、结构设计：设计数据库结构，绘制ER图，并写出相应的数据字典。

2、业务开发：（1）绘制功能结构图、上下范围图、业务流程图、数据流图；
结构图：

上下范围图：

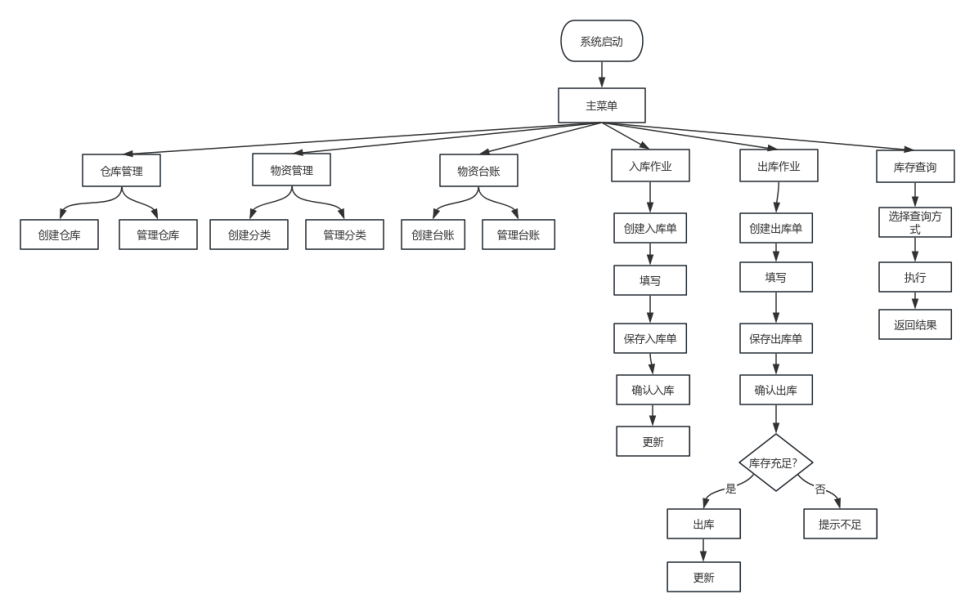

业务流程图：

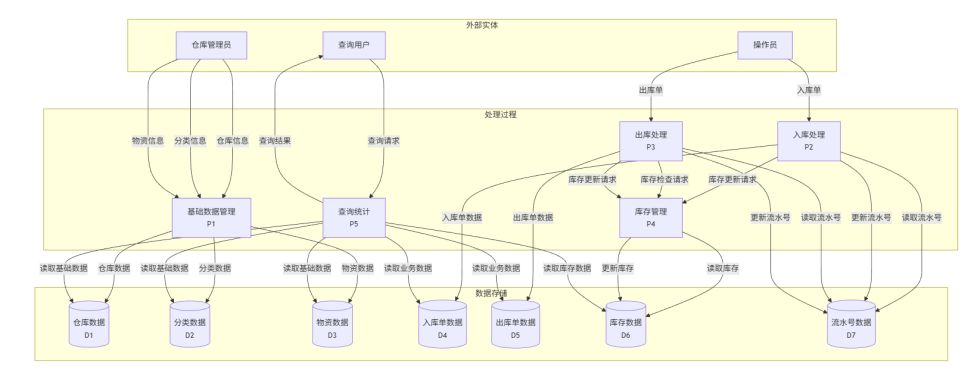

数据流图

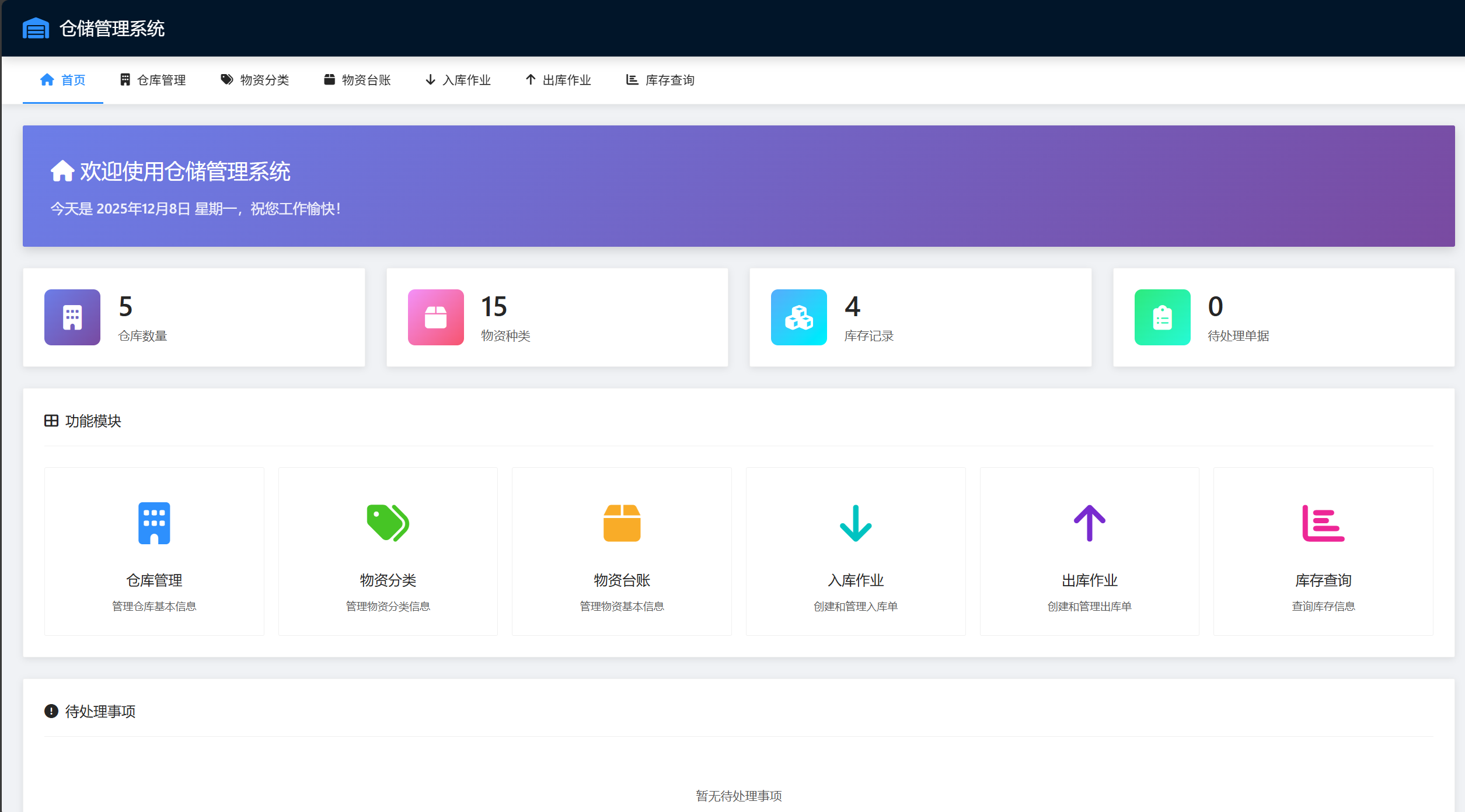

         （2）绘制主界面及各个子界面的页面原型。
