nccl-1_initialization bootstrap

nccl学习-1: 初始化communicator与bootstrap 网络

在nccl的例子中，当我们获取了设备的数量，为每一个设备分配了一个ncclComm_t后，需要根据已经固定的通信拓扑，对每一个算子进行配置。目前，针对communicator的初始化，我们具有四个函数:

• ncclCommInitAll
• ncclCommInitRank
• ncclCommInitRankConfig
• ncclCommInitRankScalable

接下来我们大致了解一下各个算子。

ncclCommInitAll

利用一个进程，通过阻塞的方式创建一个通信群，将会为传入的comm指针进行初始化，通过一个进程来实现多个设备的communicator的初始化。

我们进入ncclCommInitAll中。首先我们将初始化Nvtx（用于profiling）相关参数的payload，并且初始化cudaLibrary（加载动态库，设置相关的设备，获取驱动等工作）。在这里，初始化采用了 std::call_once 操作。这个操作保证了在一台设备上，多个线程/进程只会调用该函数一次。如果发生异常则将调用权转移给其他线程/进程，这样他们就可以继续调用直到成功或者失败退出。

C++: std::call_once在libc++中的实现
std::call_once 通过一个 once_flag 结构，提供三种状态: 0: 未初始化。 1: 进行中。 2: 调用成功返回。在其中一个线程正在执行时，原子操作flag并且获取锁来保证线程唯一执行。

通过exception_guard，利用RAII特性，在抛出异常析构时调用guard的析构函数，释放锁同时将flag进行更改，将其修改成为“未初始化”模式，保证其他线程/进程能重新获得锁进行执行。

通过信号量来减少CPU占用。一个模拟的实现： call_once

在获取设备，进行指针检查和节点设备数量后，如果传入了对应的devList（用于确定节点内设备的rank号），则判断是否合法。否则接下来开始bootstrap网络，获取通信域，也即将开始进入核心部分：bootstrap 网络。

BootStrap network

ncclGetUniqueId

这部分将会为我们创建一个 ncclUniqueId, 用于标识我们的一个通信域。

首先我们执行ncclInitEnv。这一部分主要用于载入对应的插件/网络结构的动态库。例如ext-net中我们可以插入 collNet 用于在网集合通信运算，提升跨节点的一些集合通信速度。ext-profiler用于性能检测，ext-tuner用于性能调优。同样是call_once.

接着我们执行ncclInit。这一部分将执行三个部份，同样是call_once。

• 设置CPU栈的大小。对于nccl，他需要至少8M的安全栈空间。
• 初始化GdrCopy。加载gdr的相关内核模块和驱动。
• 初始化BootStrap网络。

我们来观察初始化bootStrap网络的过程。

---

• bootstrapNetInit

• 首先，读取环境变量中的设定NCCL_COMM_ID=<ipv4>:<port>，我们可以手动通过这个方式来设置通信子的相关信息。这样直接获取了信息后，将socket的相关地址转换成string并且在子网中进行匹配。这种使用的情况不多，因此我们不再赘述。

• 当没有设定上述环境变量的时候，我们就需要自行寻找interfaces了，执行ncclFindInterfaces来寻找对应的接口信息。

---

• ncclFindInterfaces

根据我们设定的socket来寻找，或者直接寻找所有的网卡。这里我们分别进行介绍。

• 在设置了 NCCL_SOCKET_IFNAME后，首先将会根据设定的网卡名进行前缀匹配。=为完全匹配，^则代表排除该网口。在寻找到网口后，存储他们的ipv4/ipv6信息。
• 否则，在没有设置的情况下，将会优先寻找ib网口->排除docker, lo, virbr寻找->寻找docker,lo,virbr网口。
• findInterfaces函数将会把网卡信息逐个进行填写。
  执行完成后我们获得了多个网口的信息（网口名+ip地址），返回 bootstrapNetInit。

---

• bootstrapNetInit

在上述函数将网卡写好后，我们将网卡名转换成字符记录在log中，返回。于是初始化bootstrap网络完成。

接下来我们将真正从我们的bootstrap网络中获取UniqueID。进入bootStrapGetUniqueId.
首先我们已经在bootstrapNetIfAddr中初始化了一系列的网口信息。因此，我们将会用第一个网口作为生成我们的ID的网口。我们可以看到：

• 首先我们利用随机数生成器，通过硬件从环境中获取噪声后生成。通过读取/dev/urandom获取一个uinteger，填写到state->magic中。
• 随后将bootstrapNetIfAddr中的第一个网卡地址读取到handle -> addr中。
• 开始执行 bootstrapCreateRoot。

---

• bootstrapCreateRoot

将第一个网卡作为监听网卡，并且创建BootStrapRoot进程，该进程该进程将会在background进行。我们可以看到执行了pthread_detach操作。于是主进程将直接返回继续其他工作。笔者的blog不能并发，因此我们会先进入到这其中。

进入bootstrapRoot中，我们准备好如下的相关数据：

• bootstrap相关：参数（刚刚生成的magic，以及确定的监听socket信息）
• bootstrap拓扑相关：nranks（总进程rank数量），iroot（其他进程的root），nroots（多少个root，多少个node进程），localID（iroot下进程的rank），n2send（将要传输给的进程的rank）和nrecv（将要接受数据的进程的rank），c（完成信息注册的其他进程的轮数）。
• info（root获取的特定进程的通信信息，包括了他监听root的socket地址和他进行p2p通信的地址）。
• ringConnectInfo（p2p之间进行通信的相关信息）。
• ncclSocketAddress （各个进程用于与root进程通信的地址）。
• 一个全零数据用于判断是否已经进行初始化。

接下来我们开始进行初始化过程。接下来是比较复杂的流程，需要更加耐心地理解。在初始化中，需要完成以下的目标：

• 每个root节点需要了解整体的rank信息和自己的子节点的相关信息。
• 告诉每个子节点ring逻辑拓扑关系，帮助他们建立p2p连接。

首先，我们初始化sock，建立与Root主进程中的listenSocket连接后（其实就是复制fd），开始等待其他进程发来的信息。这里我们发现，在创建sock的时候，async_flag设置成了阻塞模式，因此会在建立连接（过渡过程中等待完成）。这一部分在ncclSocketAccept中执行。

在ncclSocketAccept中，（1）首先将复制listenSocket的相关内容，随后开始尝试进行accept，进入socketProgressState中。在阻塞模式下，我们将等待直到完成。（2）在ncclSocketStateAccepting状态下，socketTryAccept将首先执行，用于在OS层面建立TCP连接。在获得对应的套接字fd后，我们将返回，说明完成了TCP连接。状态转换成ncclSocketStateAccepted。
（3）接着，继续执行socketFinalizeAccept。在这一步我们将会判断当前的socket是否真正地和主进程建立了一个连接。通过读取fd的方式来判断TCP连接是否合法，我们需要检查：1. fd中的magic是否正确，也就是主进程和线程的magic是否相同（判断TCP连接是否正常）。2. 判断socket类型是否相同。判断当前的socket是否为我们需要的ncclSocketTypeBootstrap，而非其他的服务socket。（4）在判断完成后，我们将进入ncclSocketRecv，循环等待其他进程的连接。

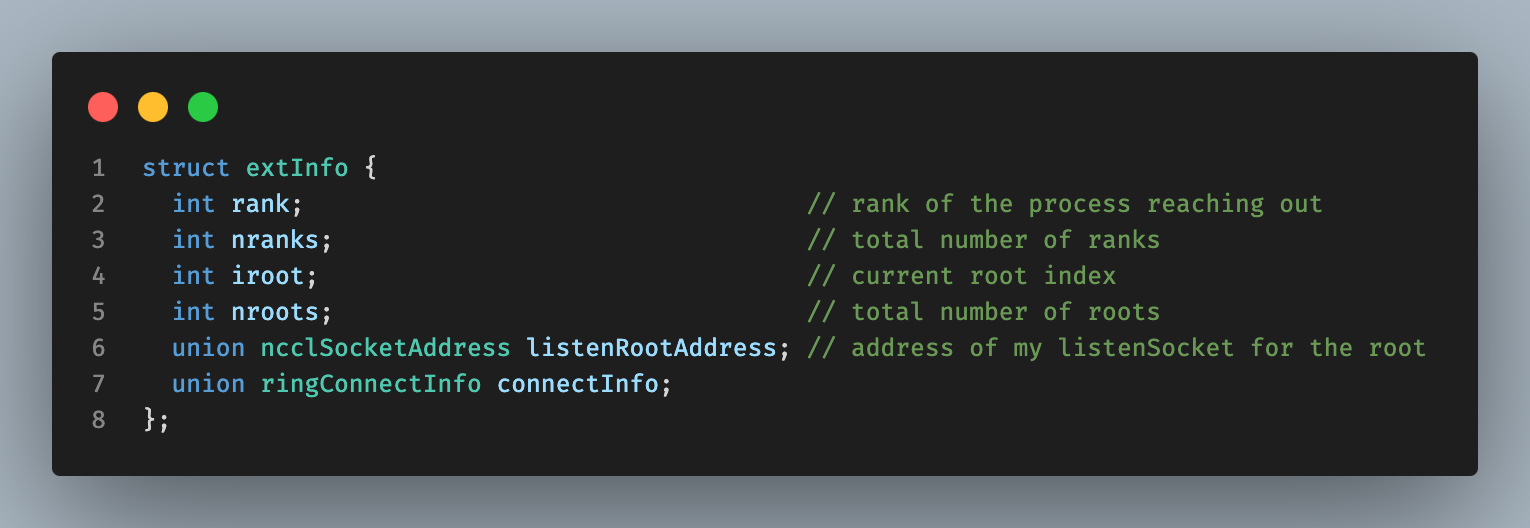

这时，我们收到了来自其他进程的连接后，首次获得了获得了其他进程的info信息。这里的info信息包含了：1.进程的rank。2.进程对应的root(iroot)。3. 进程中存储的系统nranks信息（有多少进程）和nroots（有多少root节点），4. 用于监听root信息的socket信息，5.用于p2p交换信息的socket信息。

当第一个rank进入的时候，也就是 c==0，我们需要获取系统的整体信息。也就是nranks，nroots，并且和第一个iroot交换信息（当具有多个root的时候）。所有的root都需要了解自己的子节点信息和系统整体的信息，并且分配rankAddressesRoot用于存储自己管理的子节点信息，分配rankInfo来用于存储自己管理的子节点用于p2p的信息。

计算出对应的节点在其root节点下的rank号后，我们需要判断他是否已经完成过注册。这时前面全零数据就起到了作用。

接下来完善ring通信逻辑，需要判断当前新加入节点在ring逻辑拓扑中的前序节点和后序节点是否有没有加入过。

在前序节点已经加入的情况下：bootStrapRoot线程将直接通过rankAddressesRoot发送当前新加入节点的info给前序节点，供前序节点建立p2p通信。
在后序节点已经加入的情况下：bootStrapRoot线程将会直接通过info中记录的新加入节点监听root的socket，发送自己已经记录的后序节点的rankInfo给新加入的节点，从而帮助当前这两个节点构建p2p连接。
这样最后一个节点始终是最后的，没有收到任何信息的节点。因此将rank 0的信息发送给这个节点。

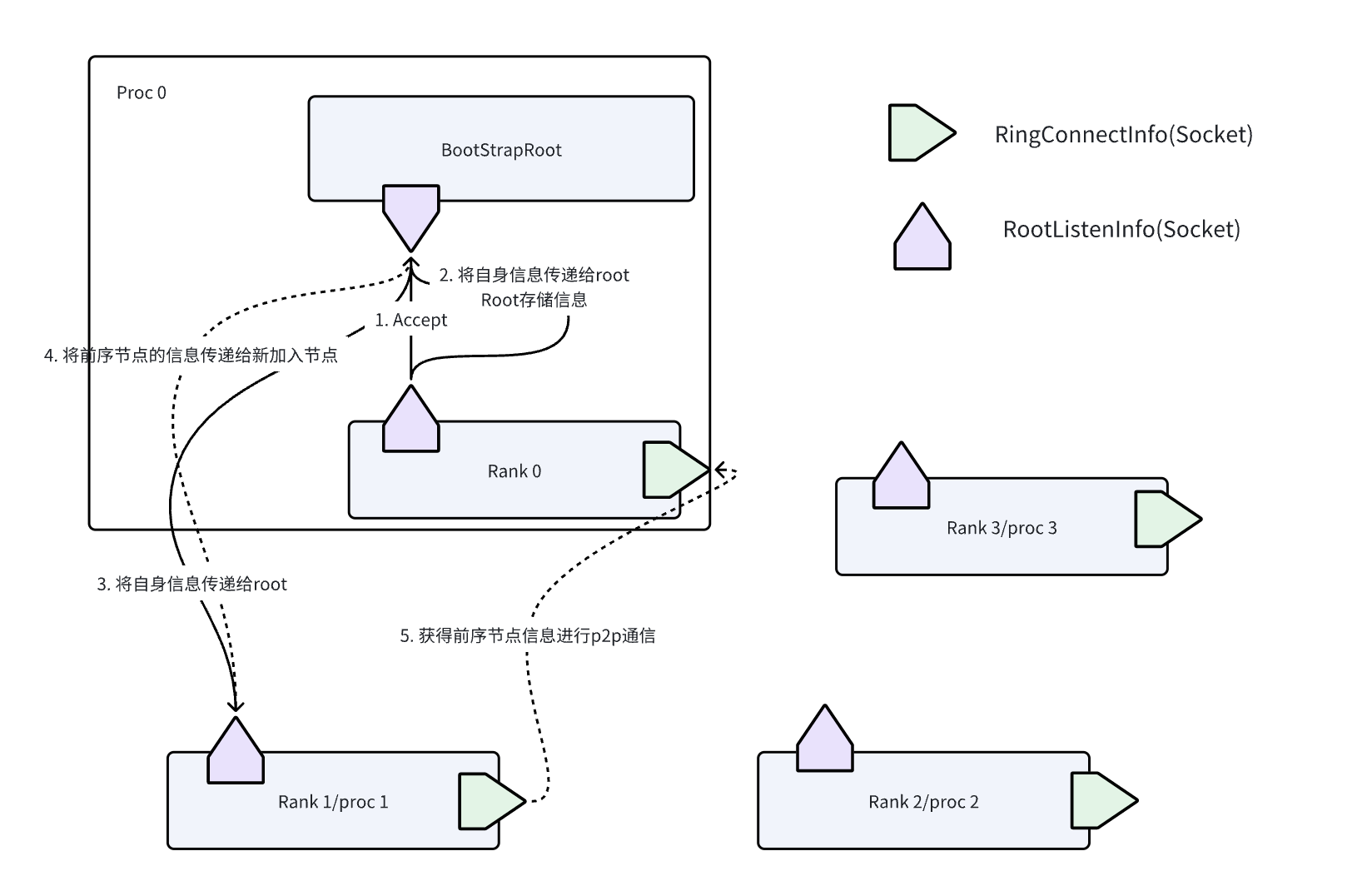

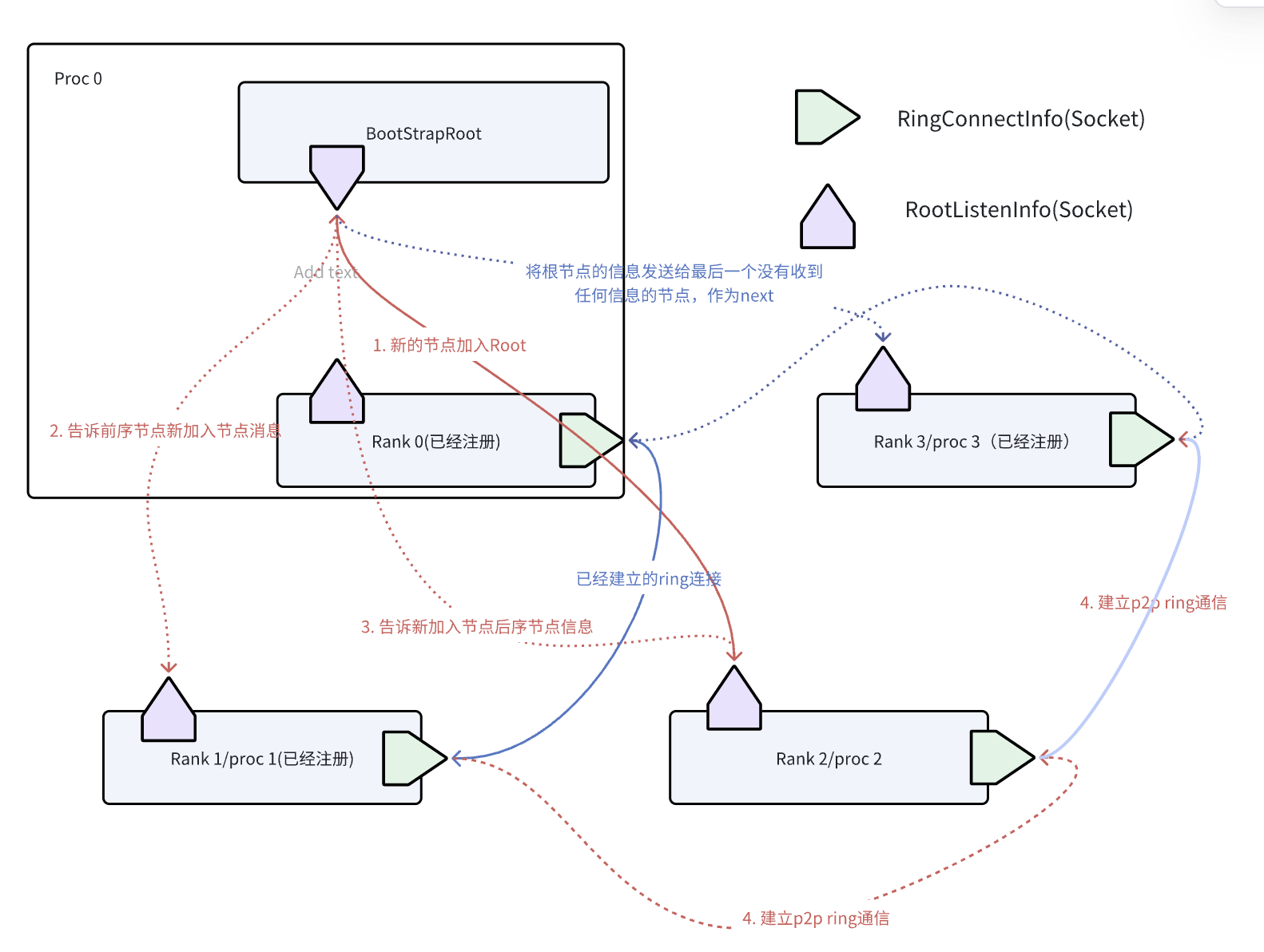

为了方便理解，我们构建了一个简单的图示。

在进行bootstrap的过程中，通过ncclCommInitRancFunc函数中的bootstrapInit来构建p2p ring网络和与bootStrapRoot线程通信。此处之后的信息后面我们将会介绍。

TBD...
