ESP32-LVGL 开发笔记（三）：性能监控

news/2025/12/1 20:38:32/文章来源:https://www.cnblogs.com/sleepypuffer/p/19294627

目标

这一次的任务就比较简单了😚，目标只有一个🤓🤓，那就是

开启性能检测

系统监视器介绍

lvgl 提供了实时的系统监控功能，可以在屏幕上显示帧率、CPU利用率等系统信息，当然，也可以利用串口打印
官方文档说明：

System Monitor (sysmon) - LVGL 9.4 documentation

配置

准备工作

开启系统监控只需要开启几个配置，添加几行代码即可
配置模板路径：

managed_components\lvgl__lvgl\lv_conf_template.h

copy 模板至 main 文件夹下，重命名为 lv_conf.h

启用配置文件

#if 1 /* Set this to "1" to enable content */

使能 lv_conf.h 配置

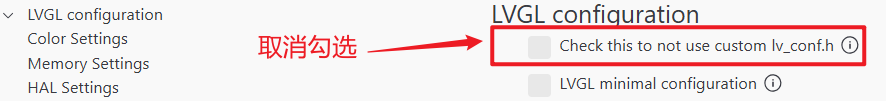

esp-idf 默认不会使用 lv_conf.h 中的配置，要想我们的配置生效，需要修改 sdkconfig 中的配置
点击下方 status bar 的⚙，滚动至下方 lvgl 的配置
![[ESP32-LVGL 开发笔记（三）：性能监控-1763020276487.png|443x51]]
添加编译路径

/** Copy this file as `lv_conf.h`* 1. simply next to `lvgl` folder* 2. or to any other place and*    - define `LV_CONF_INCLUDE_SIMPLE`;*    - add the path as an include path.*/

根据注释说明，我们把 lv_conf.h 直接放在 lvgl__lvgl 文件夹下，但是这样的话一旦 clean 清除，我们的配置也会消失，所以选择第二种方法
在项目根目录下的 CMakeLists.txt 中添加编译选项，完整内容如下：

# The following lines of boilerplate have to be in your project's
# CMakeLists in this exact order for cmake to work correctly
cmake_minimum_required(VERSION 3.16)# 添加编译选项
add_compile_options(-DLV_CONF_PATH=\"${CMAKE_SOURCE_DIR}/main/lv_conf.h\")include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(03_system_monitor)

这个配置，我是参考了下面这个帖子

ESP-IDF: LVGL as managed component, lv_conf.h where? - Get started - LVGL Forum

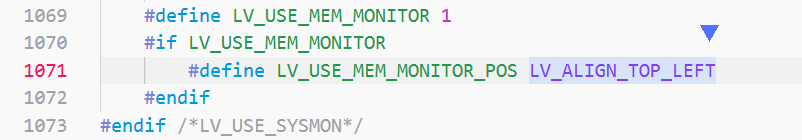

开启系统监控配置

结合文档说明，开启系统监控配置

#define LV_USE_LABEL      1/** 1: Enable an observer pattern implementation */
#define LV_USE_OBSERVER 1// 启用系统监控组件
/** 1: Enable system monitor component */
#define LV_USE_SYSMON   1/* Main sysmon enable */
#define LV_USE_SYSMON 1// 性能监控
/* Performance monitor (CPU% and FPS) */
#define LV_USE_PERF_MONITOR 1// 内存监控
/* Memory monitor (used + fragmentation) */
#define LV_USE_MEM_MONITOR 1// 控制台输出，暂不开启
/* Optional: log to console instead of screen */
#define LV_USE_PERF_MONITOR_LOG_MODE 0

接着在 main.c 的 app_main_display 中添加监控组件，完整代码如下：

static void app_main_display(void)
{/* Task lock */lvgl_port_lock(0);/* Your LVGL objects code here .... */// lv_example_get_started_1();// lv_example_get_started_2();lv_example_get_started_4();/* Create generic monitor */lv_sysmon_create(lv_display_get_default());/* Create performance monitor */lv_sysmon_show_performance(NULL); /* NULL = default display *//* Create memory monitor */lv_sysmon_show_memory(NULL);/* Task unlock */lvgl_port_unlock();
}

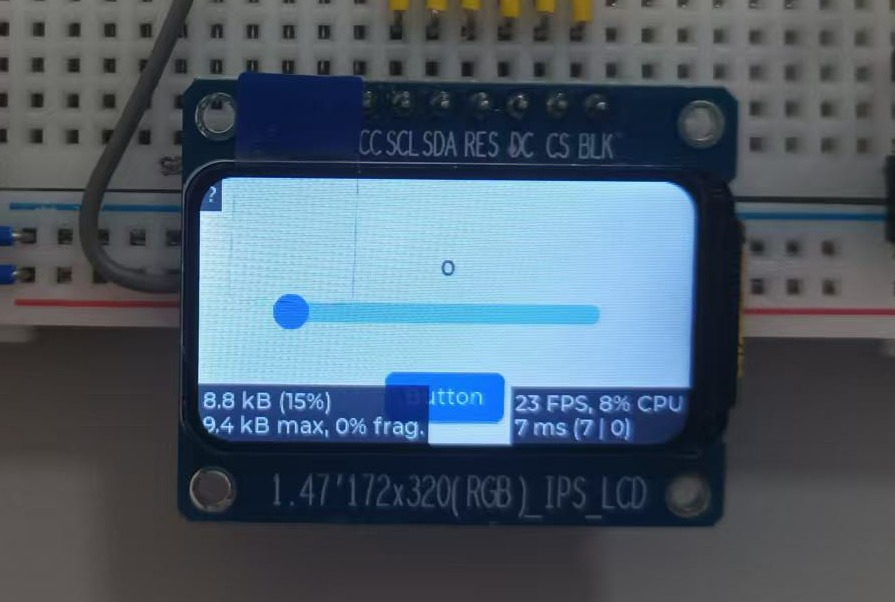

效果展示
