PDF报表-JasperReports

一、常见的PDF报表生成方式

在企业开发中，除了常见的Excel形式 报表，还有PDF形式的报表。那么如何导出PDF形式的报表呢？

1. iText

　iText是著名的开放源码的站点sourceforge一个项目，是用于生成PDF文档的一个java类库。通过iText不仅可以生成PDF或rtf的文档，而且可以将XML、Html文件转化为PDF文件。 iText的安装非常方便，下载iText.jar文件后，只需要在系统的CLASSPATH中加入iText.jar的路径，在程序中就可以使用iText类库了。

　maven坐标：

<dependency> <groupId>com.lowagie</groupId> <artifactId>itext</artifactId> <version>2.1.7</version>
</dependency>

　示例代码:

package com.itheima.app;import com.lowagie.text.Document;
import com.lowagie.text.DocumentException;
import com.lowagie.text.Paragraph;
import com.lowagie.text.pdf.PdfWriter;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;public class ItextDemo {public static void main(String[] args) {try {Document document = new Document();PdfWriter.getInstance(document, new FileOutputStream("C:\\workFiles\\test.pdf"));document.open();document.add(new Paragraph("hello itext"));//hello itext内容输出到test.pdf文档document.close();} catch (FileNotFoundException e) {e.printStackTrace();} catch (DocumentException e) {e.printStackTrace();}}
}

2. JasperReports

　JasperReports是一个强大、灵活的报表生成工具，能够展示丰富的页面内容，并将之转换成PDF，HTML，或者XML格式。该库完全由Java写成，可以用于在各种Java应用程序，包括J2EE，Web应用程序中生成动态内容。一般情况下，JasperReports会结合Jaspersoft Studio(模板设计器)使用导出PDF报表

　maven坐标:

<dependency> <groupId>net.sf.jasperreports</groupId> <artifactId>jasperreports</artifactId> <version>6.8.0</version>
</dependency>

二、JasperReports

1. JasperReports快速体验

  JasperReports的开发过程：

　第一步：创建maven工程，导入JasperReports的maven坐标

<dependency> <groupId>net.sf.jasperreports</groupId> <artifactId>jasperreports</artifactId> <version>6.8.0</version>
</dependency>
<dependency>   <groupId>junit</groupId>   <artifactId>junit</artifactId>   <version>4.12</version>
</dependency>

　第二步：将提前准备好的jrxml文件复制到maven工程中(后面会详细讲解如何创建jrxml文件)

　　

　第三步：编写单元测试，输出PDF报表

package com.itheima.test;import net.sf.jasperreports.engine.*;
import net.sf.jasperreports.engine.data.JRBeanCollectionDataSource;
import org.junit.Test;
import java.sql.Connection;
import java.sql.DriverManager;
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;public class JasperReportsTest {@Testpublic void testJasperReports() throws Exception {String jrxmlPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo.jrxml";String jasperPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo.jasper";//编译模板JasperCompileManager.compileReportToFile(jrxmlPath,jasperPath);//构造数据Map paramters = new HashMap();paramters.put("reportDate","2019-10-10");paramters.put("company","itcast");List<Map> list = new ArrayList();Map map1 = new HashMap();map1.put("name","xiaoming");map1.put("address","beijing");map1.put("email","xiaoming@itcast.cn");Map map2 = new HashMap();map2.put("name","xiaoli");map2.put("address","nanjing");map2.put("email","xiaoli@itcast.cn");list.add(map1);list.add(map2);//填充数据JasperPrint jasperPrint = JasperFillManager.fillReport(jasperPath, paramters, new JRBeanCollectionDataSource(list));//输出文件String pdfPath = "C:\\workFiles\\test.pdf";JasperExportManager.exportReportToPdfFile(jasperPrint,pdfPath);}
}

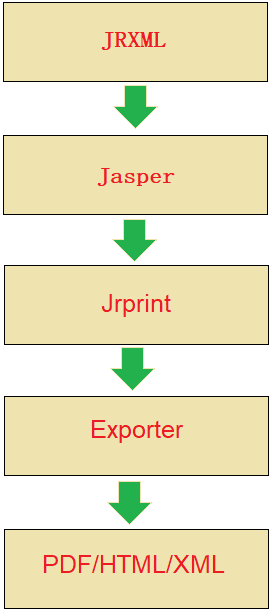

2. JasperReports原理

　

•  JRXML：报表填充模板，本质是一个xml文件
• Jasper：由JRXML模板编译成的二进制文件，用于代码填充数据
• Jrprint：当用数据填充完Jasper后生成的对象，用于输出报表
• Exporter：报表输出的管理类，可以指定要输出的报表为何种格式
• PDF/HTML/XML：报表形式

3. 开发流程

　使用JasperReports导出pdf报表，开发流程如下：

　1. 制作报表模板

　2. 模板编译

　3. 构造数据

　4. 填充数据

　5. 输出文件

三、模板设计器Jaspersoft Studio

　Jaspersoft Studio是一个图形化的报表设计工具，可以非常方便的设计出PDF报表模板文件(其实就是一 个xml文件)，再结合JasperReports使用，就可以渲染出PDF文件。

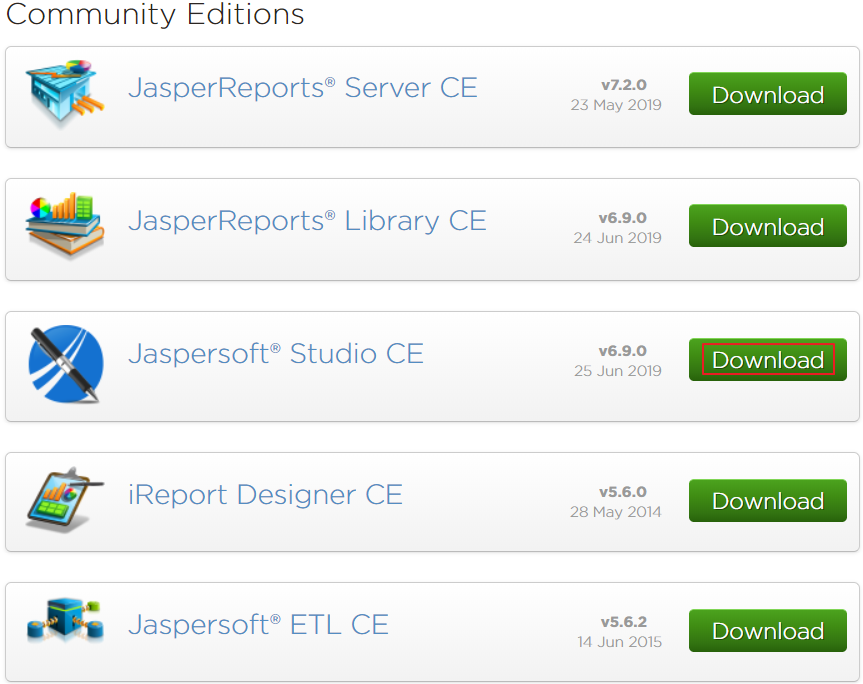

　下载地址: https://community.jaspersoft.com/community-download

　　

　下载完成后会得到如下安装文件：

　　

 　直接双击安装即可。

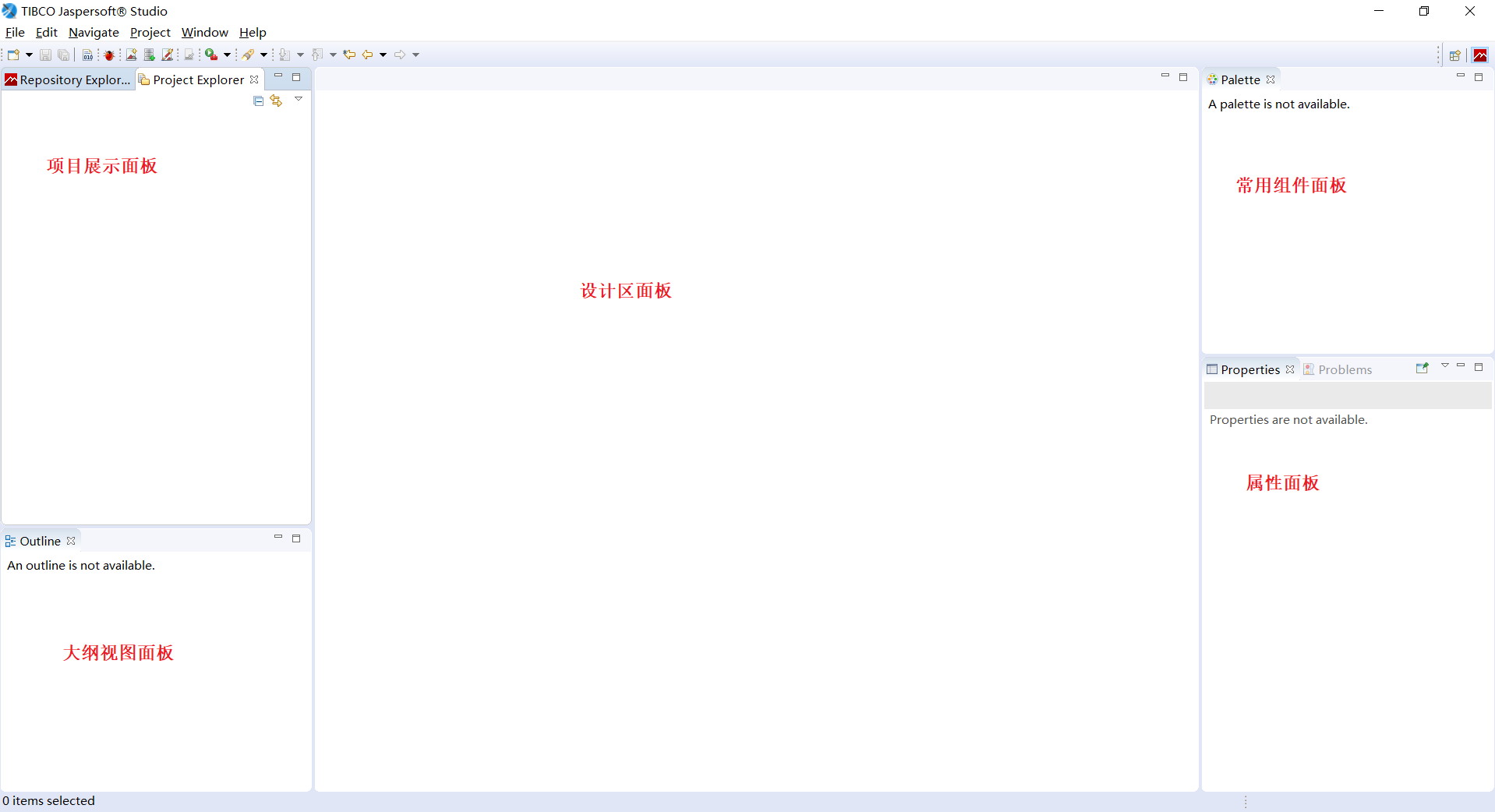

1. Jaspersoft Studio面板介绍

　

2. 创建工程和模板文件

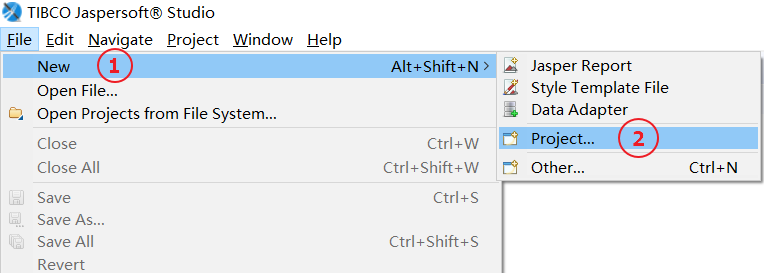

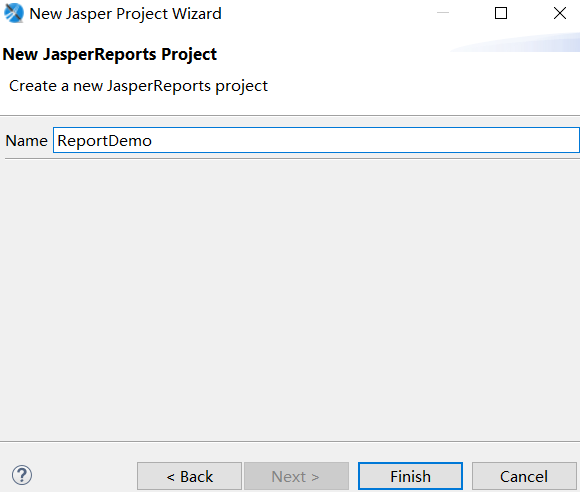

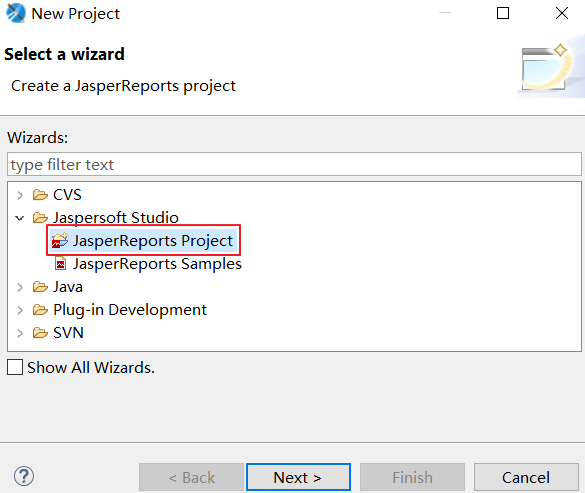

　打开Jaspersoft Studio工具，首先需要创建一个工程，创建过程如下：

　　　　

　　　　

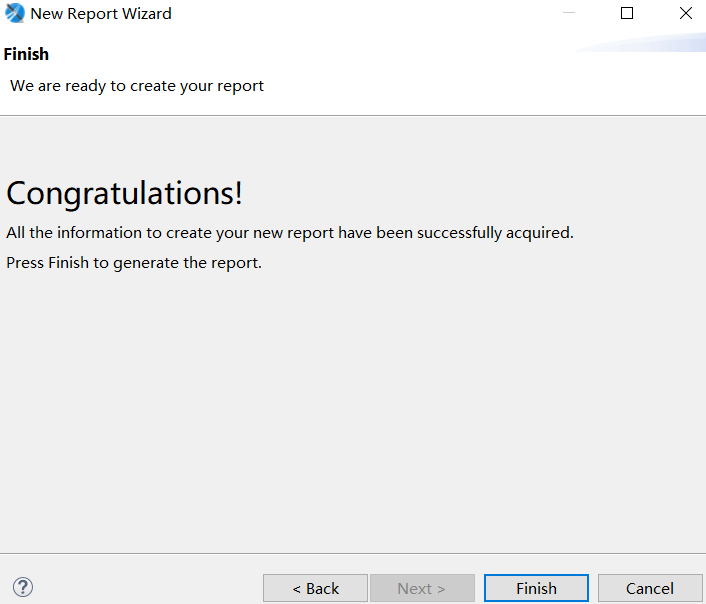

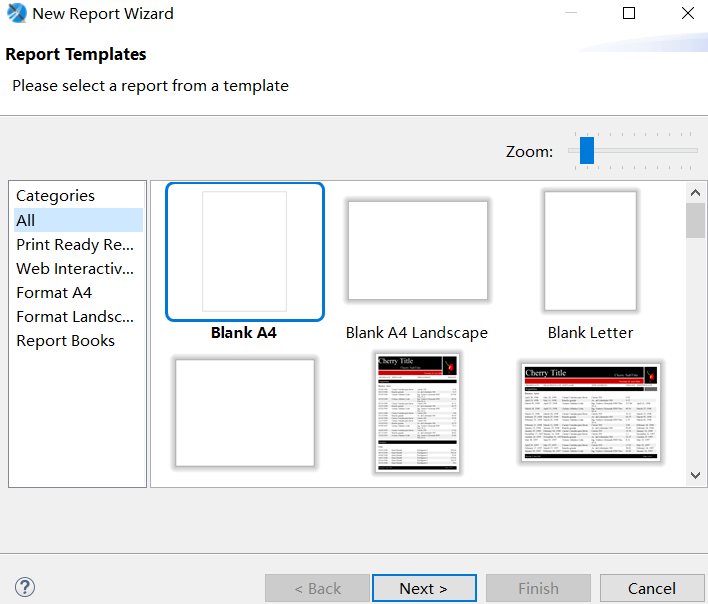

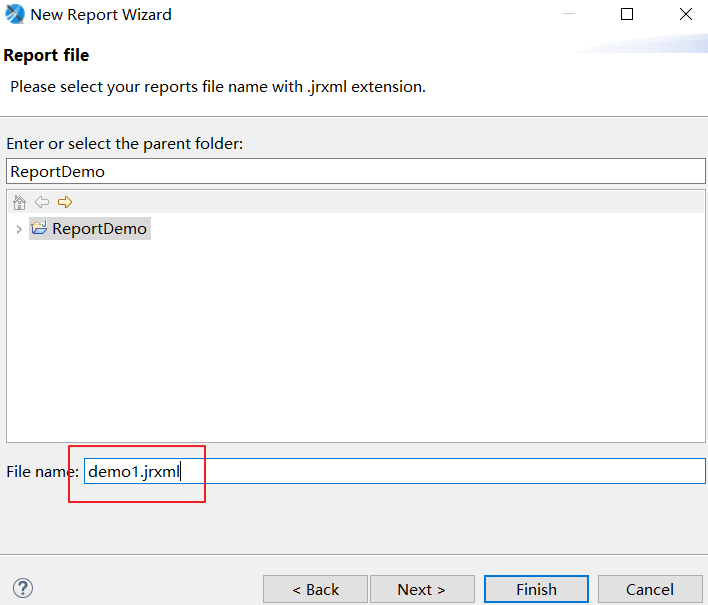

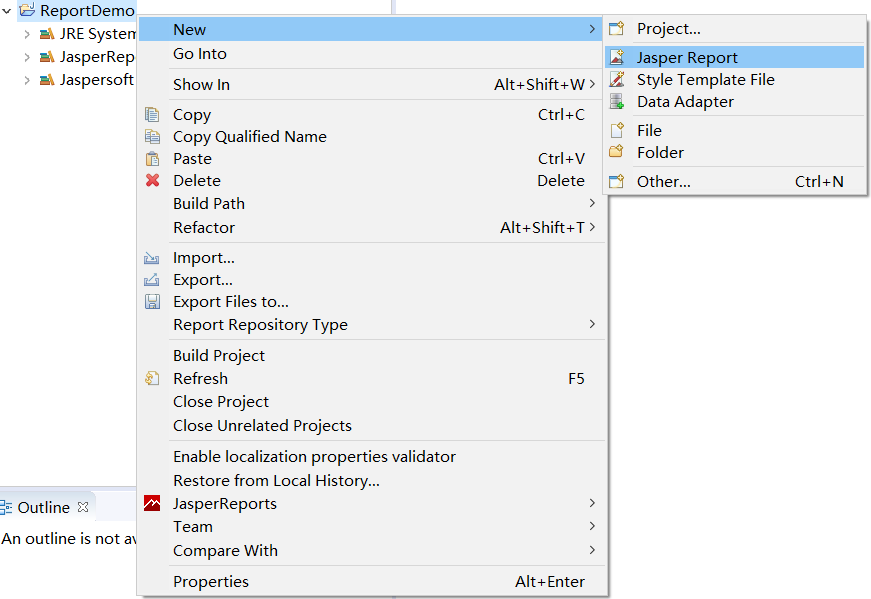

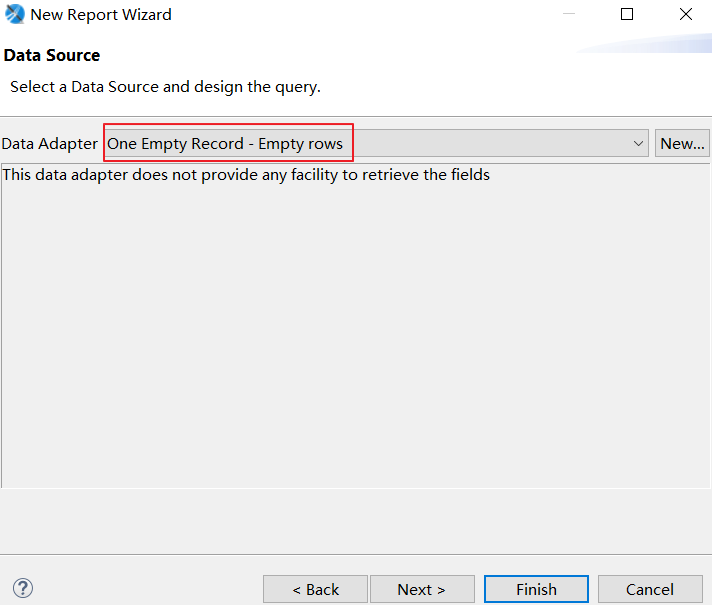

　创建完工程后，可以在工程上点击右键，创建模板文件：

 　　　　

　　　　

　　　　

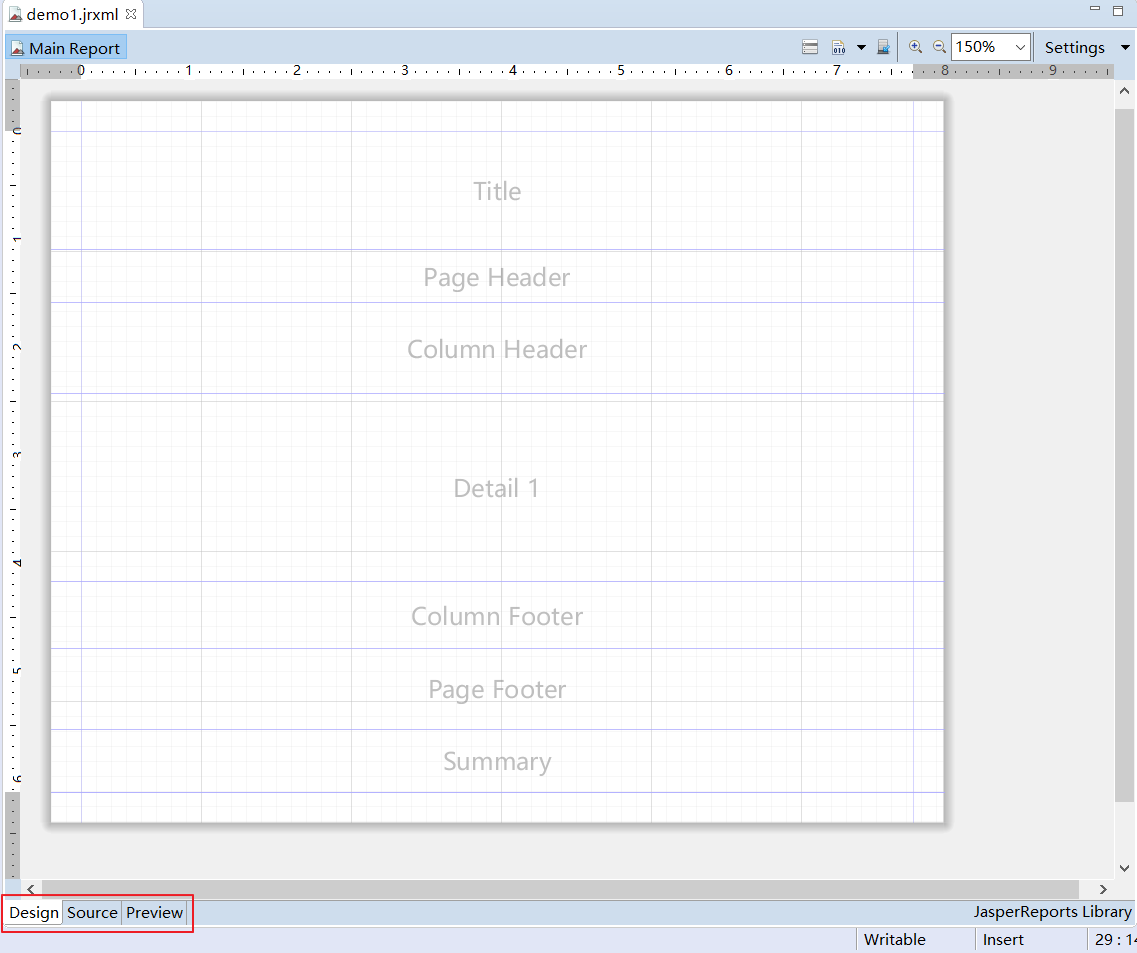

　可以看到创建处理的模板文件后缀为jrxml，从设计区面板可以看到如下效果：

　　

　　可以看到整个文件是可视化的，分为几大区域（Title、Page Header、Column Header等），如果某些 区域不需要也可以删除。

　在面板左下角可以看到有三种视图方式：Design（设计模式）、Source（源码模式）、Preview（预览 模式）:

• 通过Design视图可以看到模板的直观结构和样式
• 通过Source视图可以看到文件xml源码
• 通过Preview视图可以预览PDF文件输出后的效果

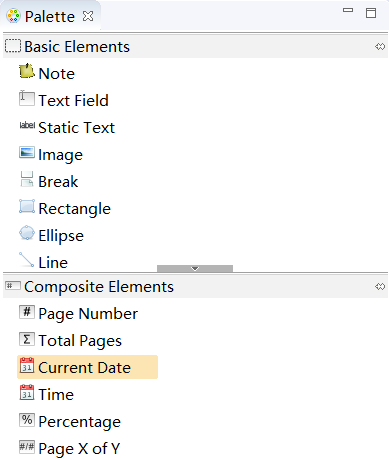

　通过右侧Palette窗口可以看到常用的元素：

　　

3. 设计模板文件

　3.1 增减Band

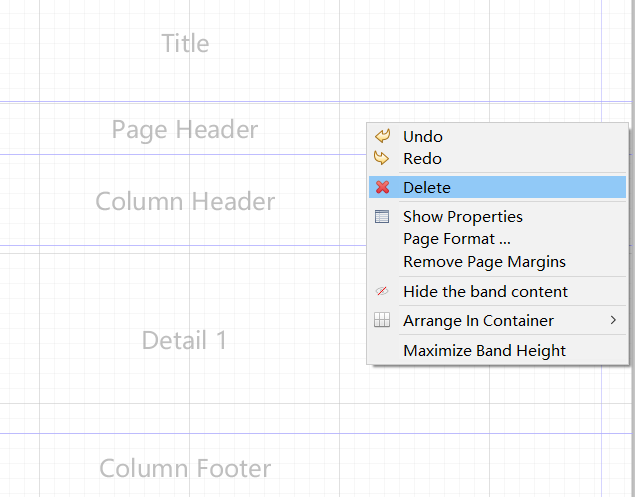

　　可以根据情况删除或者增加模板文件中的区域（称为Band），例如在Page Header区域上点击右键， 选择删除菜单：

　　　

　　其中Detail区域可以添加多个，其他区域只能有一个。

　3.2 将元素应用到模板中

　　3.2.1 Image元素

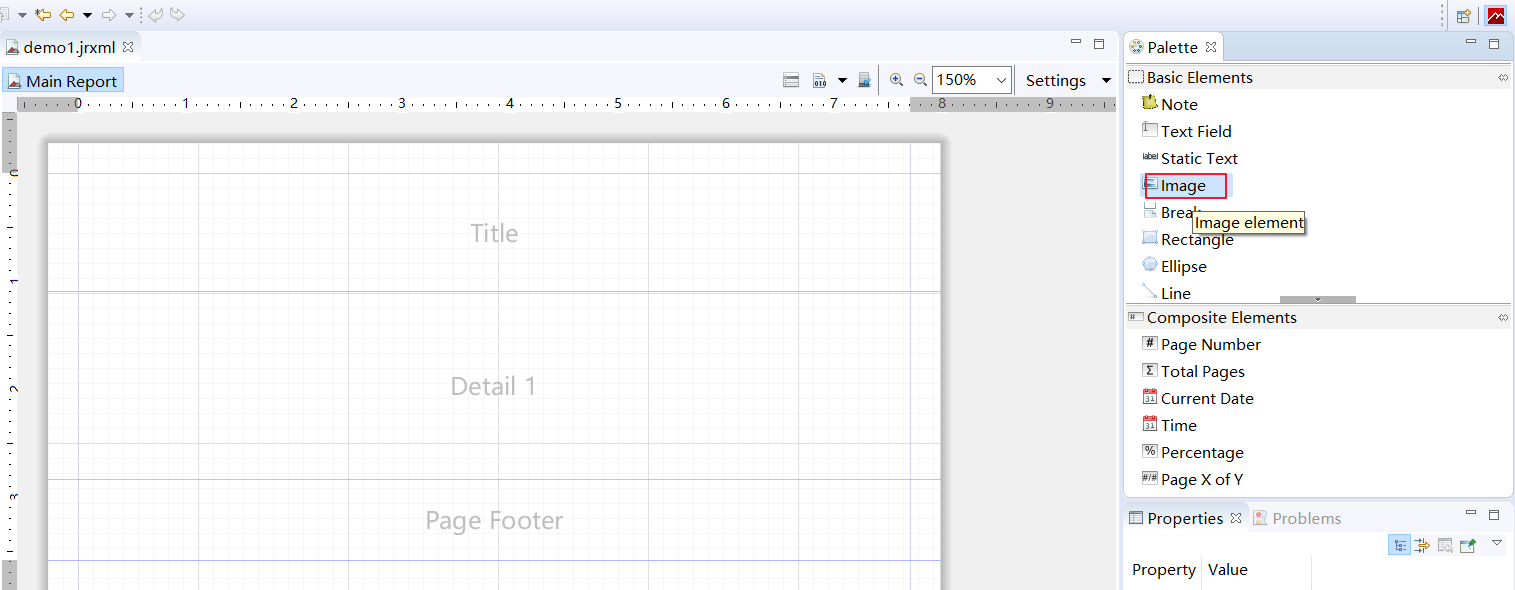

　　　从右侧Palette面板中选择Image元素（图片元素），拖动到Title区域：

　　　　

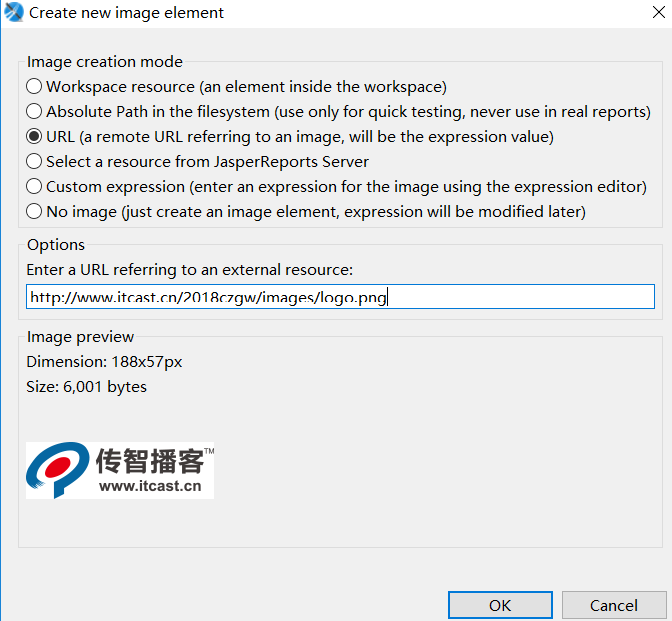

　　　弹出如下对话框，有多种创建模式，选择URL模式，并在下面输入框中输入一个网络图片的连接地址：

　　　　　　

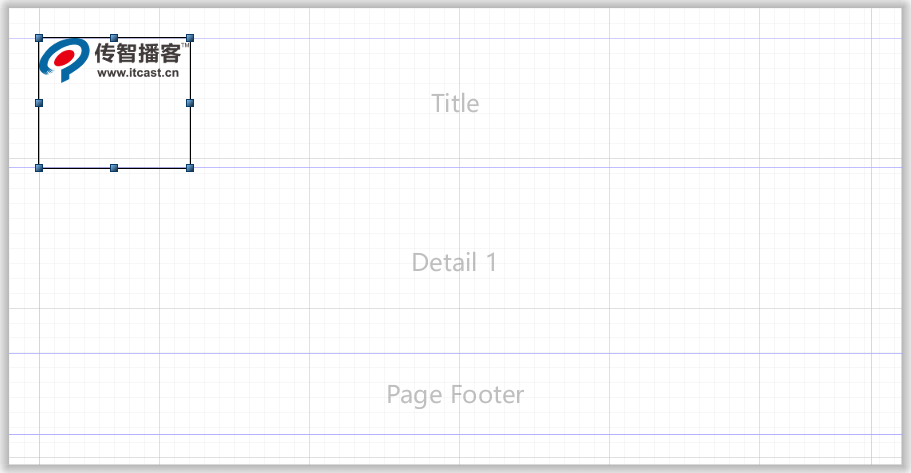

　　　可以选中图片元素，鼠标拖动调整位置，也可以通过鼠标调整图片的大小。

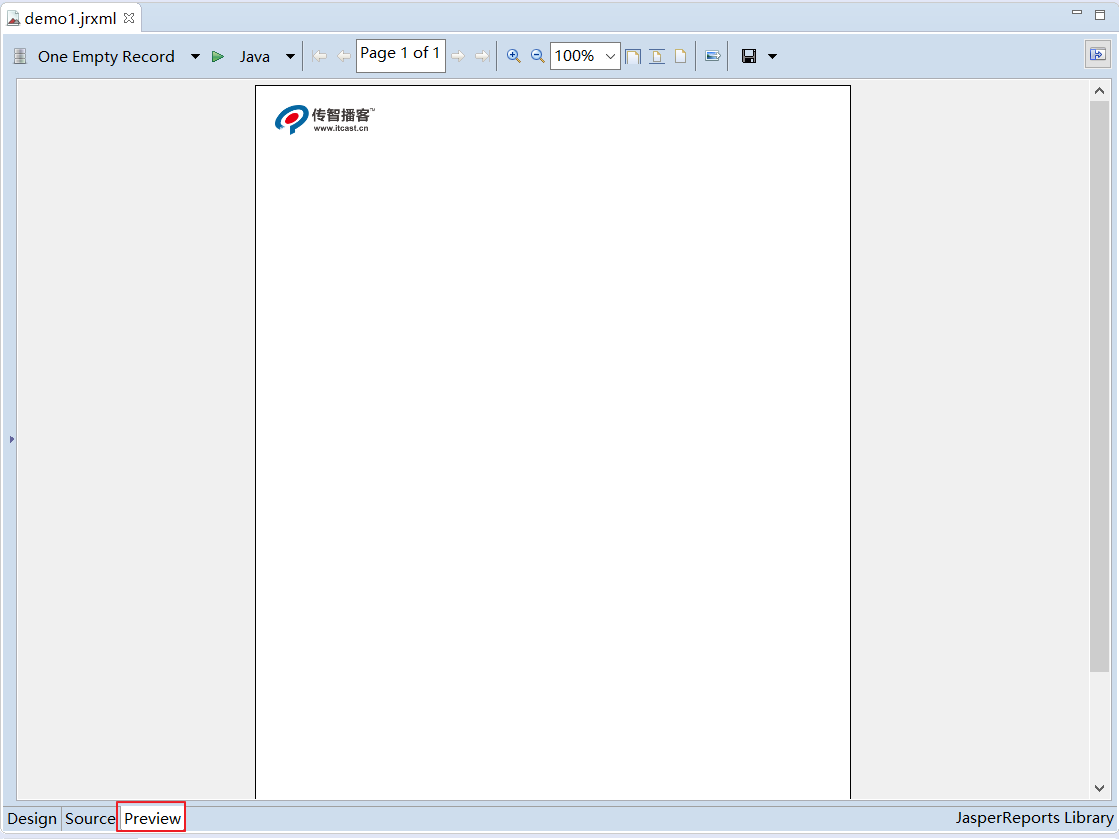

　　　调整完成后，可以点击Preview进入预览视图，查看PDF输出效果：

　　　　

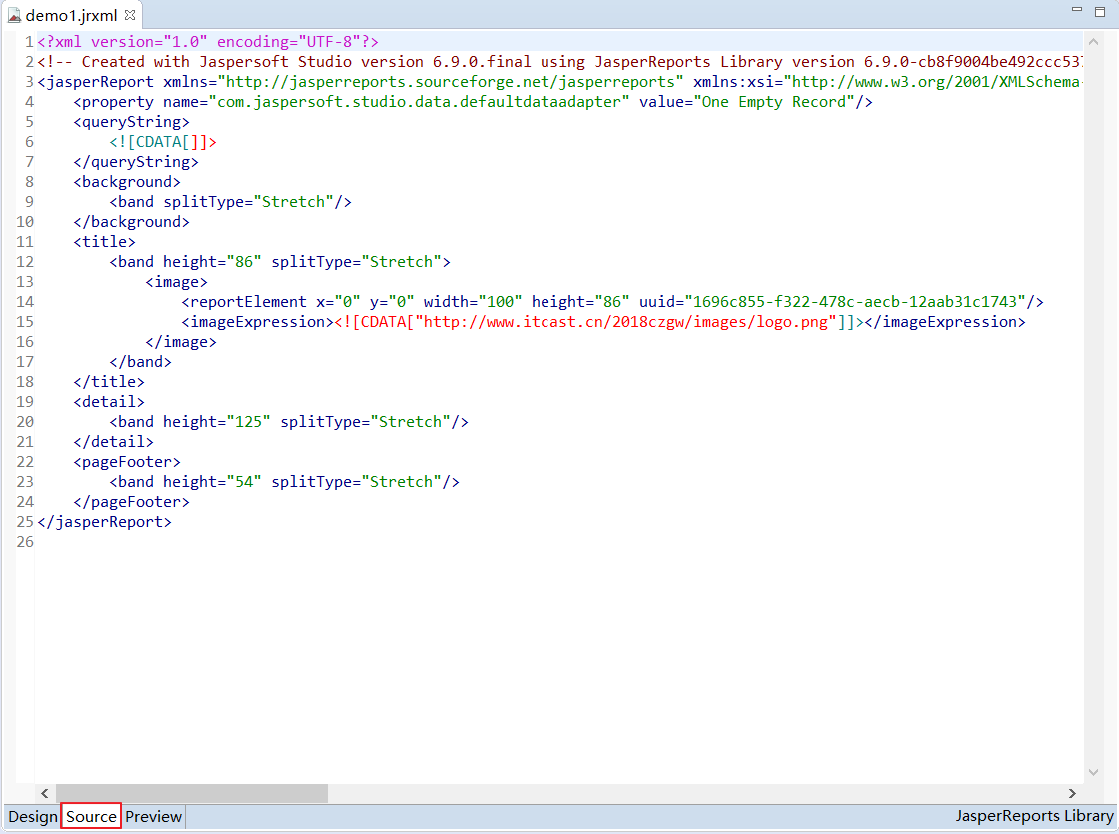

　　　点击Source进入源码视图，查看xml文件内容：

　　　　

　　　其实我们上面创建的demo1.jrxml模板文件，本质上就是一个xml文件，只不过我们不需要自己编写xml文件的内容，而是通过Jaspersoft Studio这个设计器软件进行可视化设计即可。

 　　3.2.2 Static Text元素

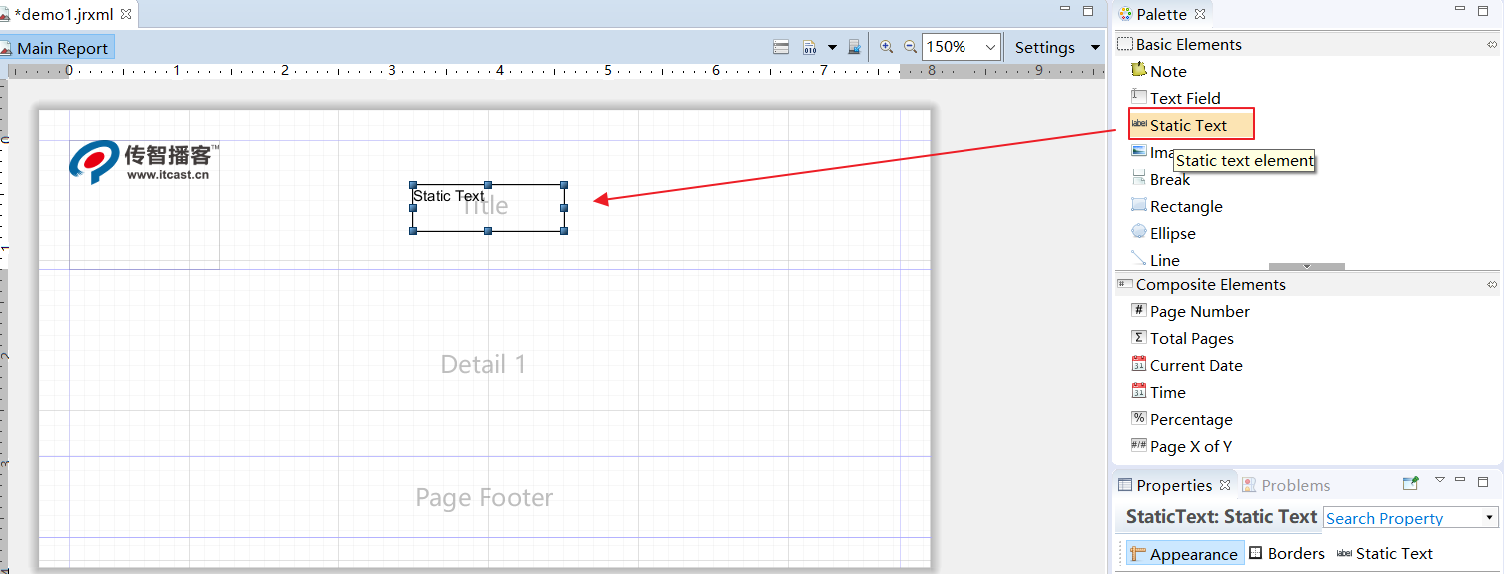

　　　Static Text元素就是静态文本元素，用于在PDF文件上展示静态文本信息：

　　　　

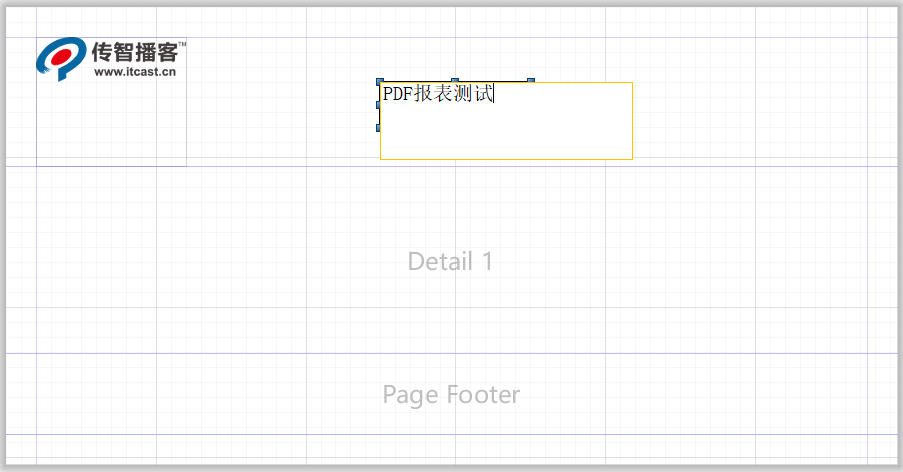

　　　双击Title面板中的Static Text元素，可以修改文本内容：

　　　　

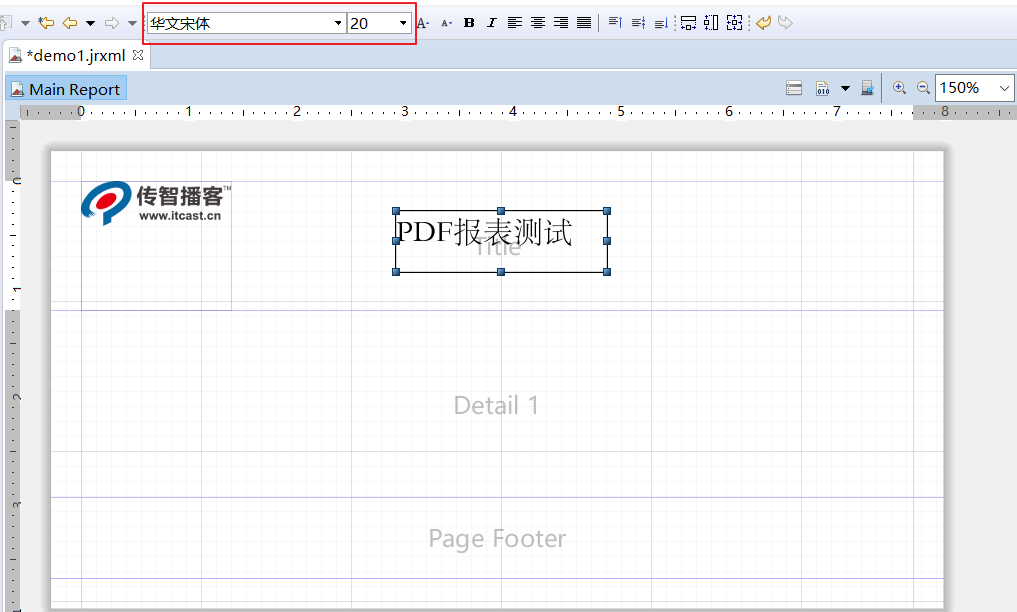

　　　选中元素，也可以调整文本的字体和字号：

　　　　

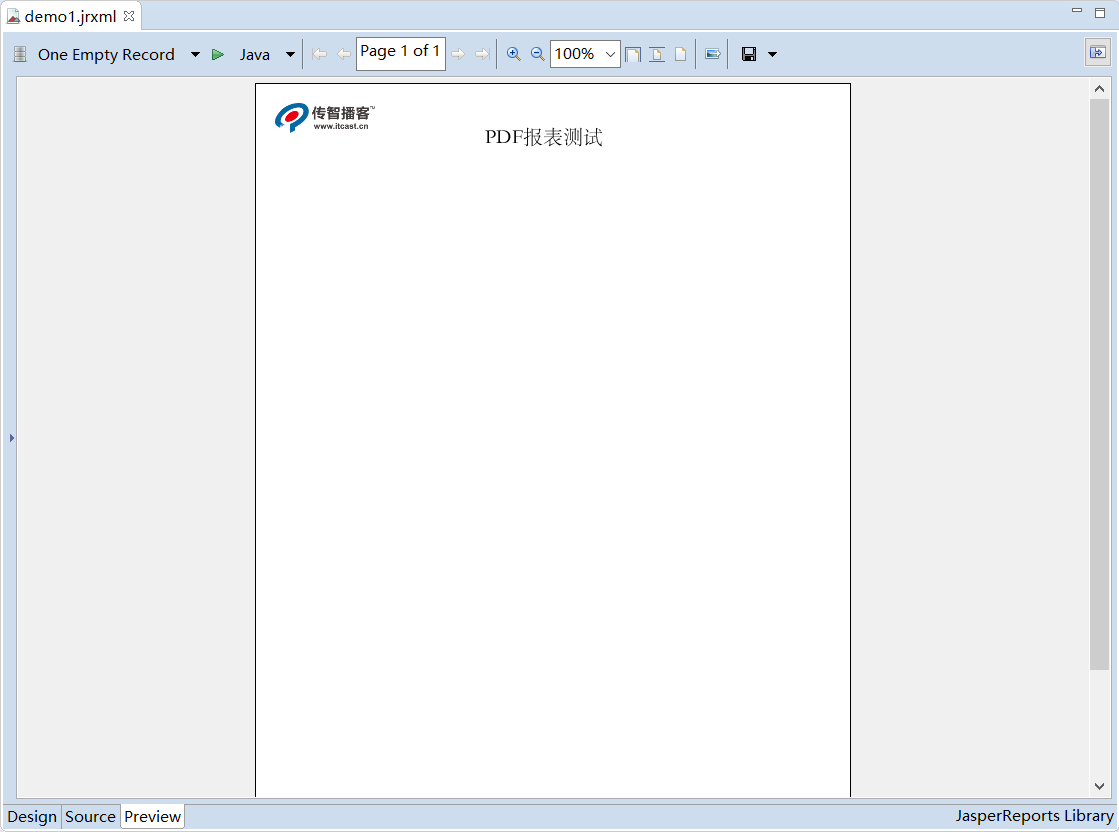

　　　点击Preview进入预览视图，查看效果：

　　　　

 　　3.2.3 Current Date元素

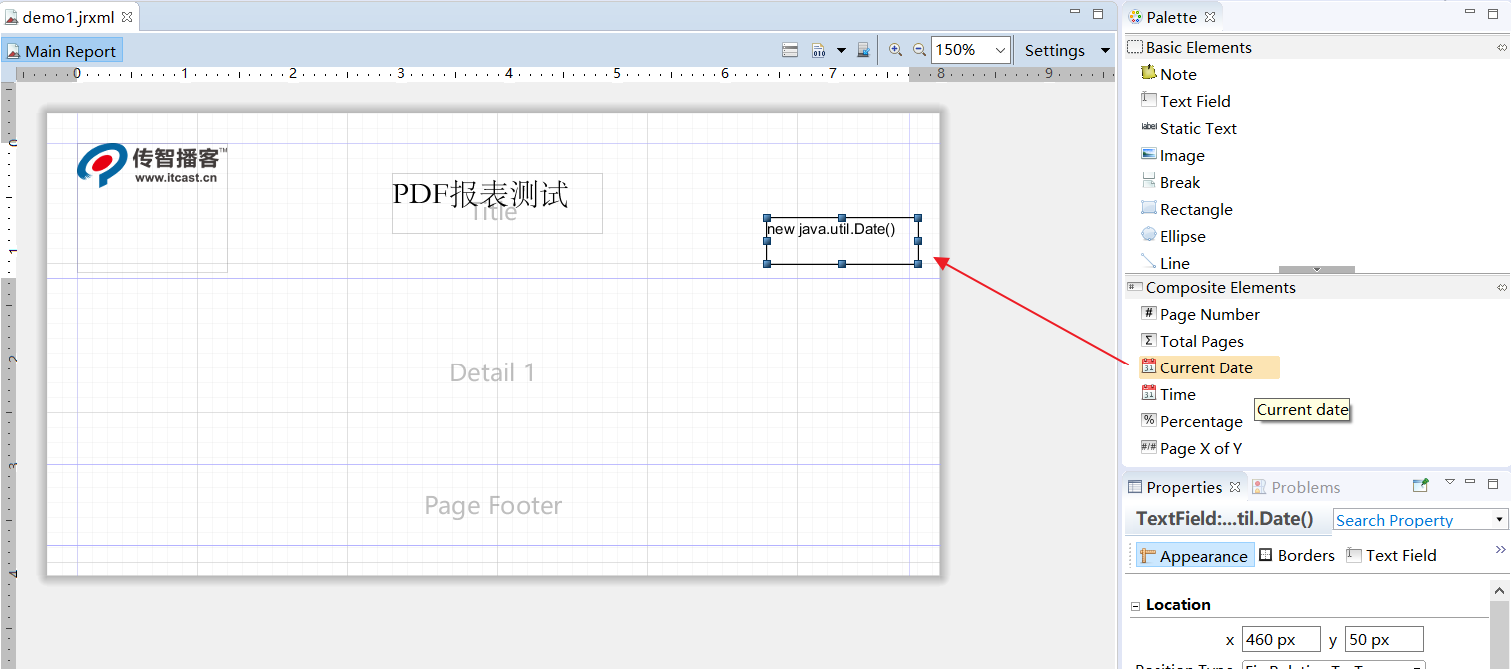

　　　Current Date元素用于在报表中输出当前系统日期，将改元素拖动到Title区域：

　　　　

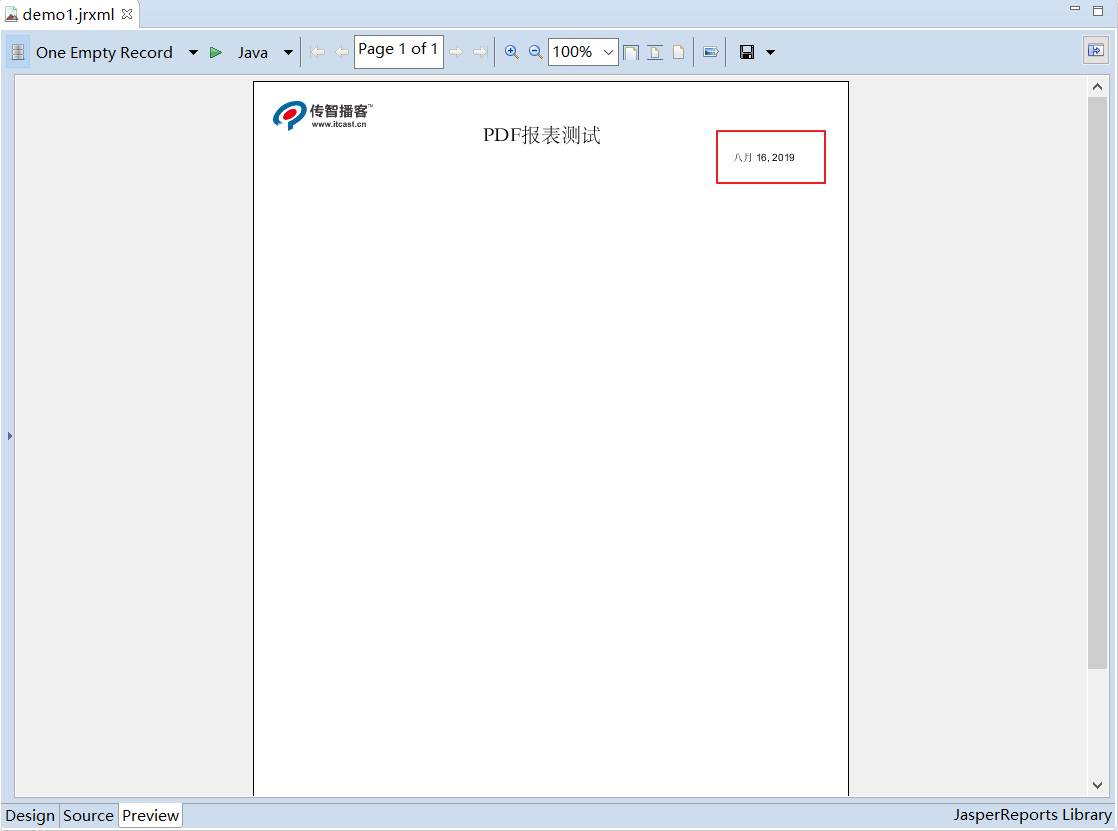

　　　预览输出效果：

　　　　

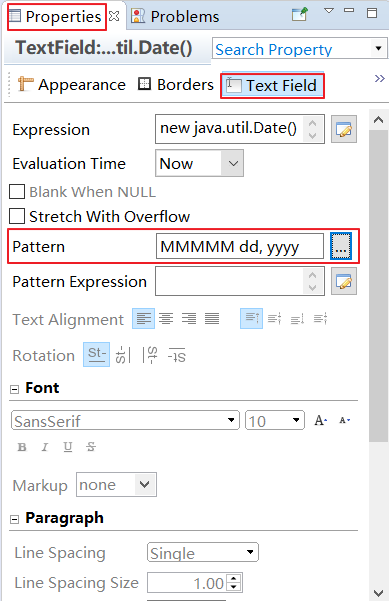

　　　默认日期输出格式如上图所示，可以回到设计视图并选中元素，在Properties面板中的Text Field子标签 中修改日期输出格式：

　　　　

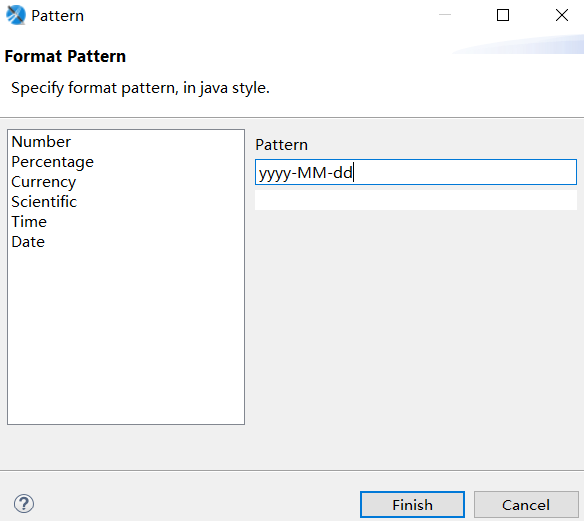

　　　修改日期格式：

　　　　

　　　保存文件后重新预览：

　　　　

　3.3 动态数据填充

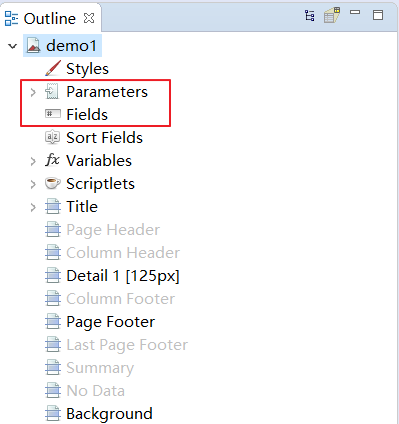

　　上面我们在PDF文件中展示的都是一些静态数据，那么如果需要动态展示一些数据应该如何实现呢？我们可以使用Outline面板中的Parameters和Fields来实现。

　　　

　　Parameters通常用来展示单个数据，Fields通常用来展示需要循环的列表数据。

　　3.3.1 Parameters

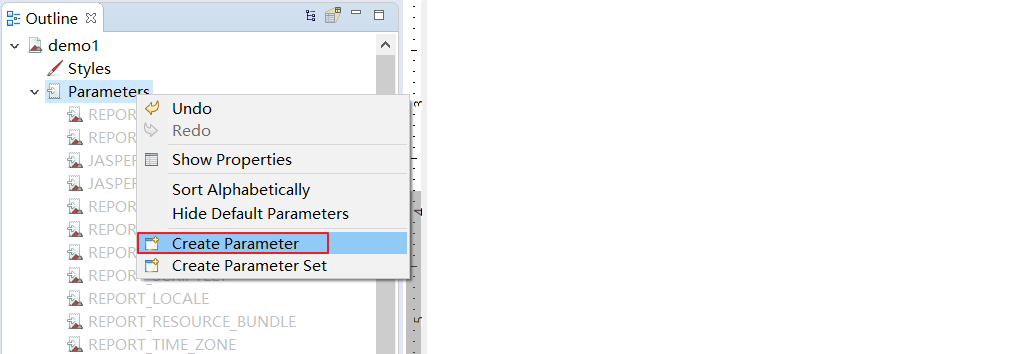

　　　在Parameters上点击右键，创建一个Parameter参数：

 　　　　　

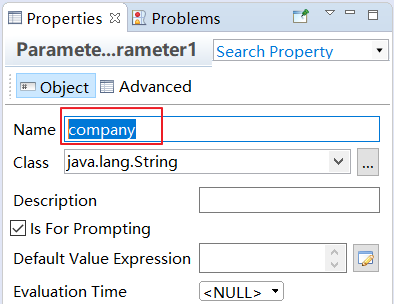

　　　可以在右侧的Properties面板中修改刚才创建的参数名称：

　　　　　

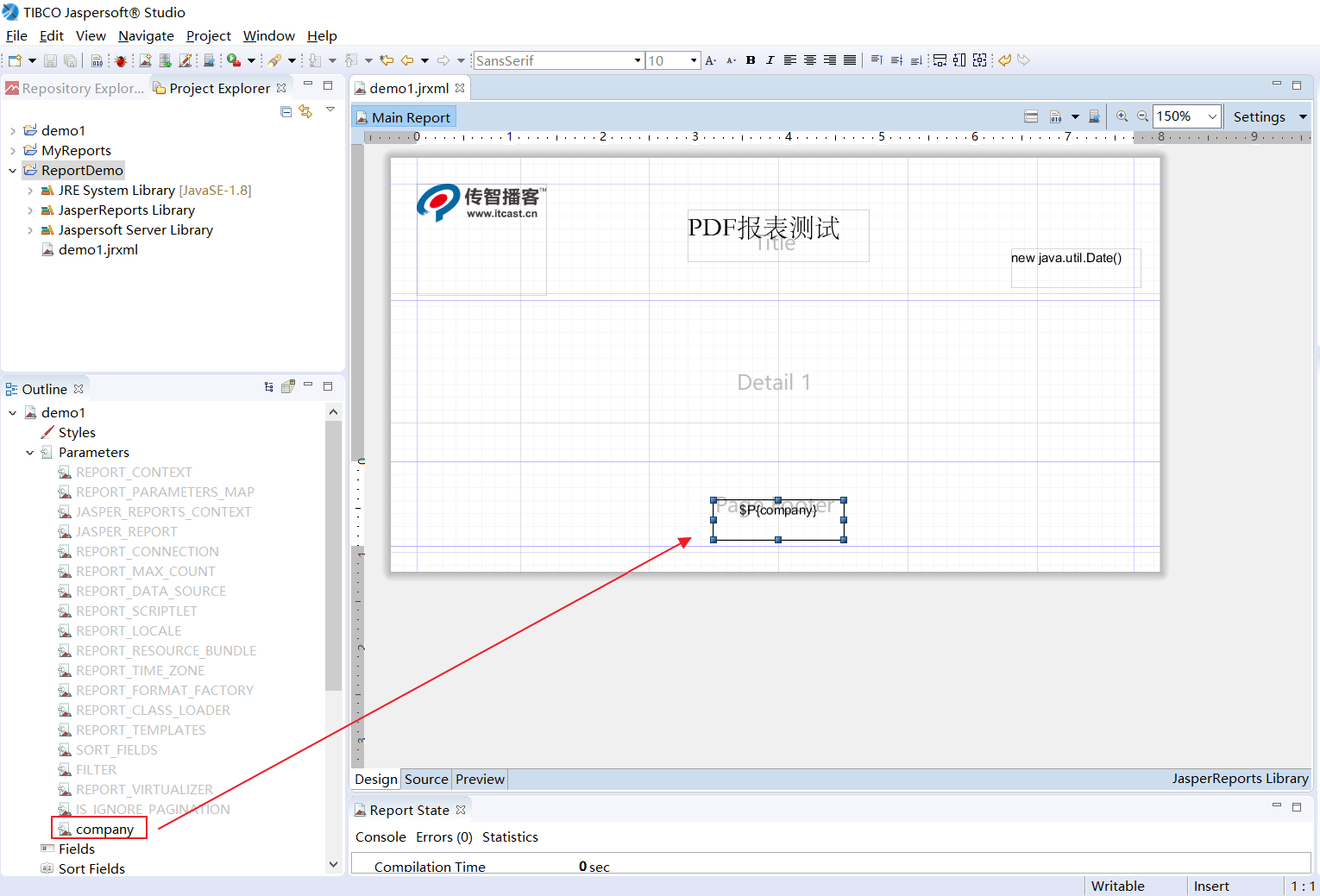

　　　将刚才创建的Parameter参数拖动到面板中：

　　　　　

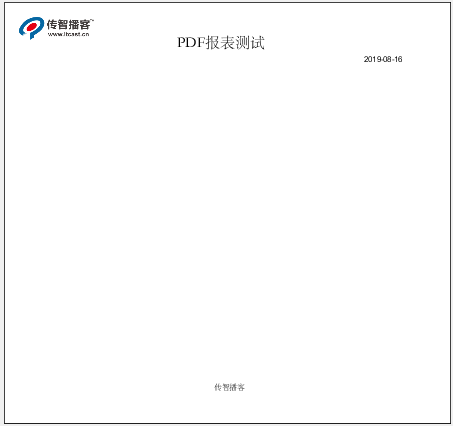

　　　进入预览视图，查看效果：

　　　　　

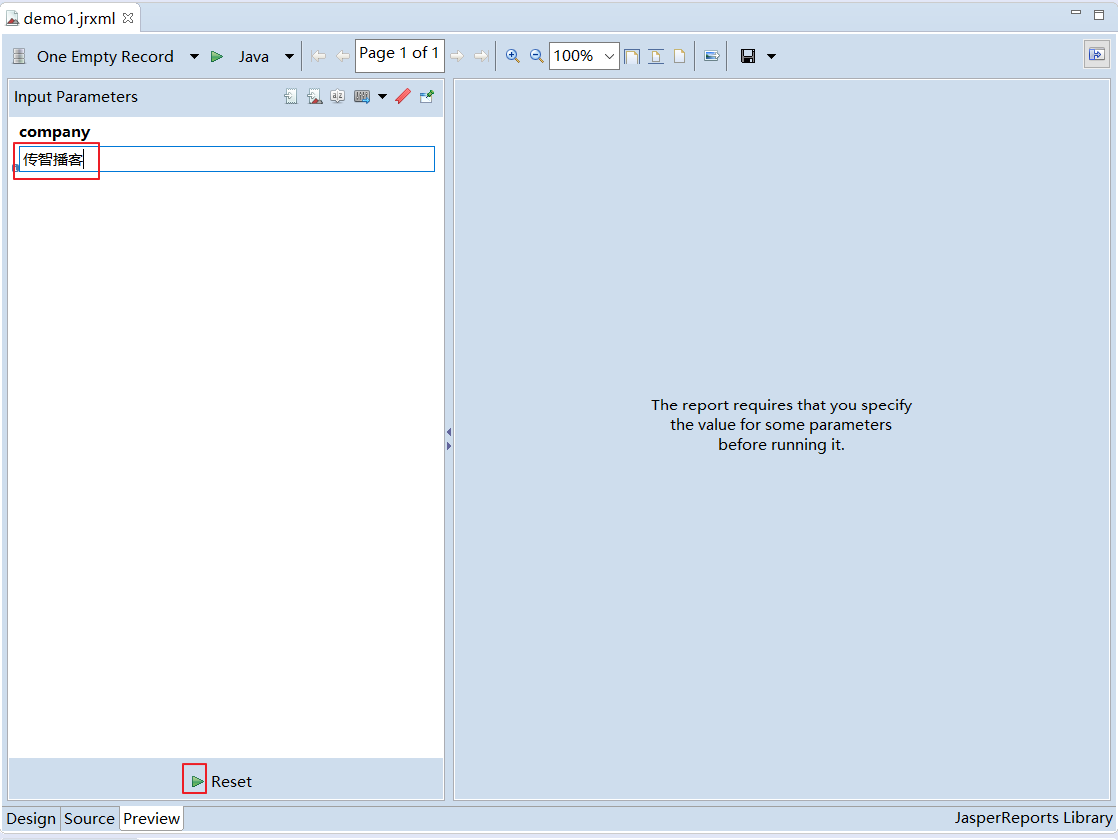

　　　由于模板中我们使用了Parameter动态元素，所以在预览之前需要为其动态赋值：

　　　　　

　　　注意：由于我们是在Jaspersoft Studio软件中进行预览，所以需要通过上面的输入框动态为Parameter赋值，在后期项目使用时，需要我们在Java程序中动态为Parameter赋值进行数据填充。

　　3.3.2 Fields

　　　使用Fields方式进行数据填充，既可以使用jdbc数据源方式也可以使用JavaBean数据源方式。

• jdbc数据源数据填充

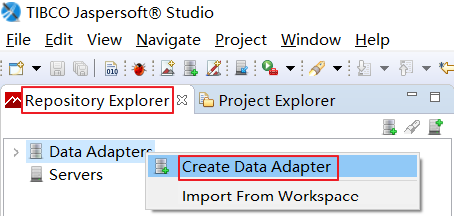

　　　第一步：在Repository Explorer面板中，在Data Adapters点击右键，创建一个数据适配器　　

　　　　

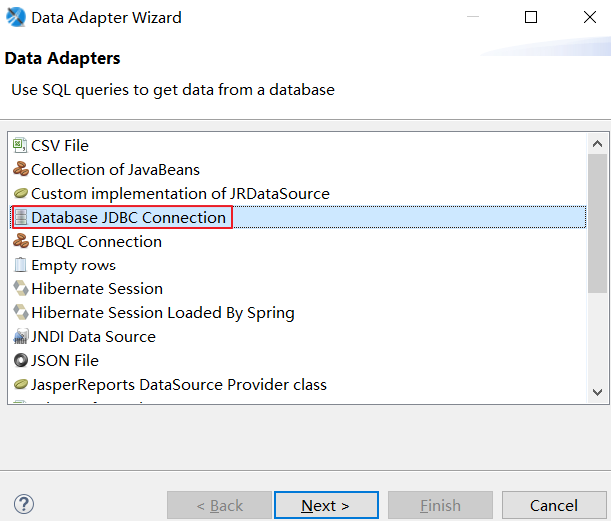

 　　　第二步：选择Database JDBC Connection

　　　　

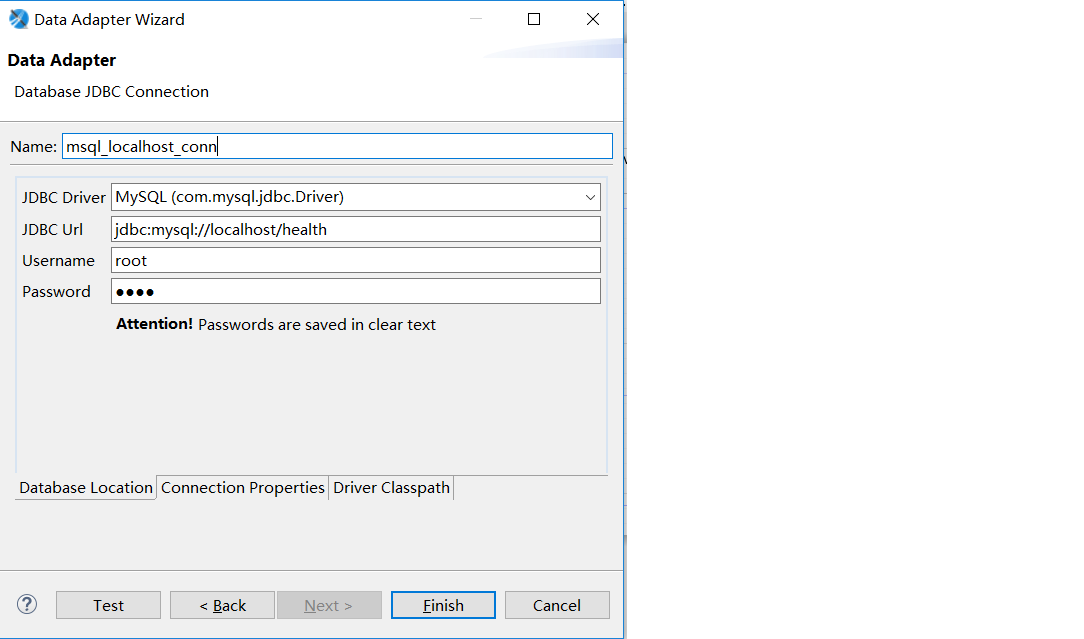

　　　第三步：选择mysql数据库，并完善jdbc连接信息

　　　　

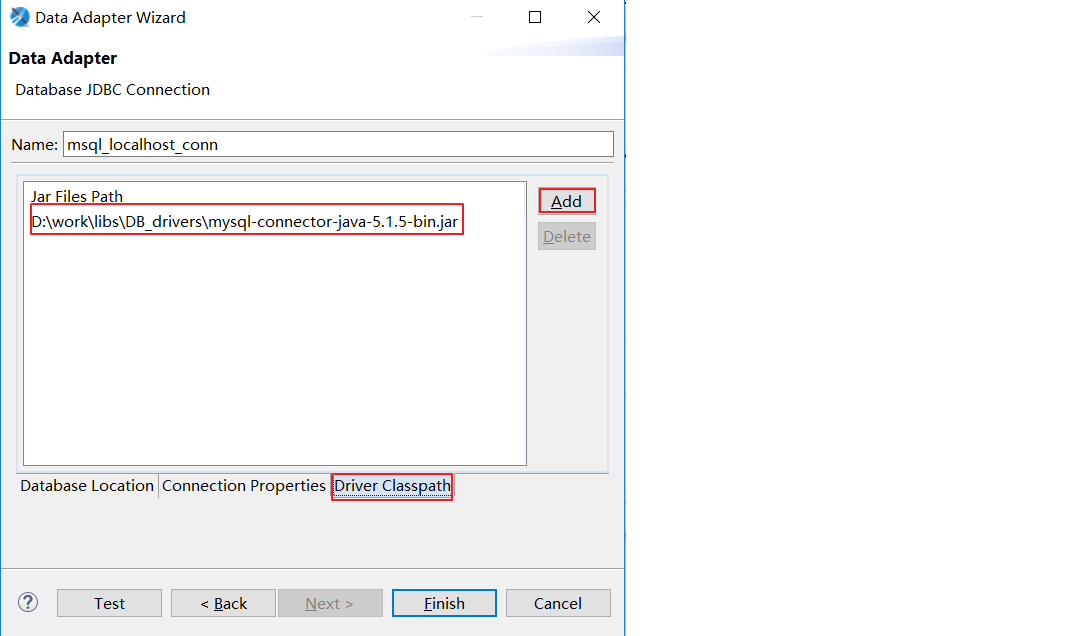

　　　为了能够在Jaspersoft Studio中预览到数据库中的数据，需要加入MySQL的驱动包

　　　　

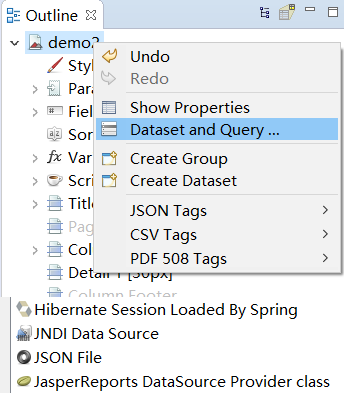

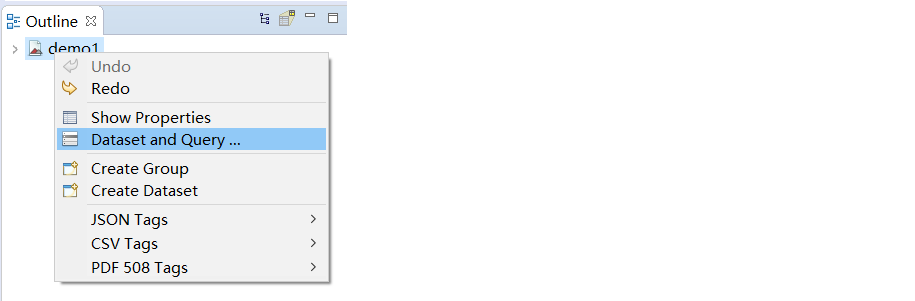

　　　第四步：在Outline视图中，右键点击工程名，选择Database and Query菜单

　　　　

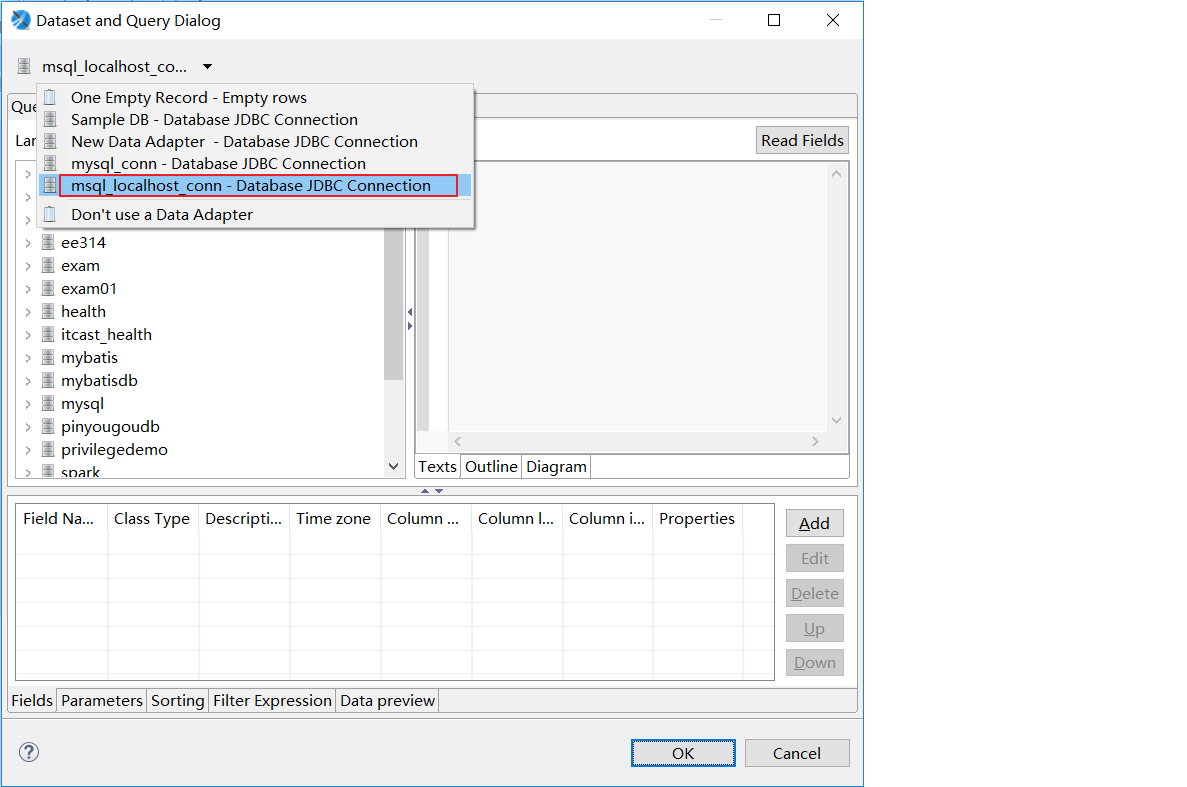

　　　第五步：在弹出的对话框中选择刚刚创建的JDBC数据库连接选项

　　　　

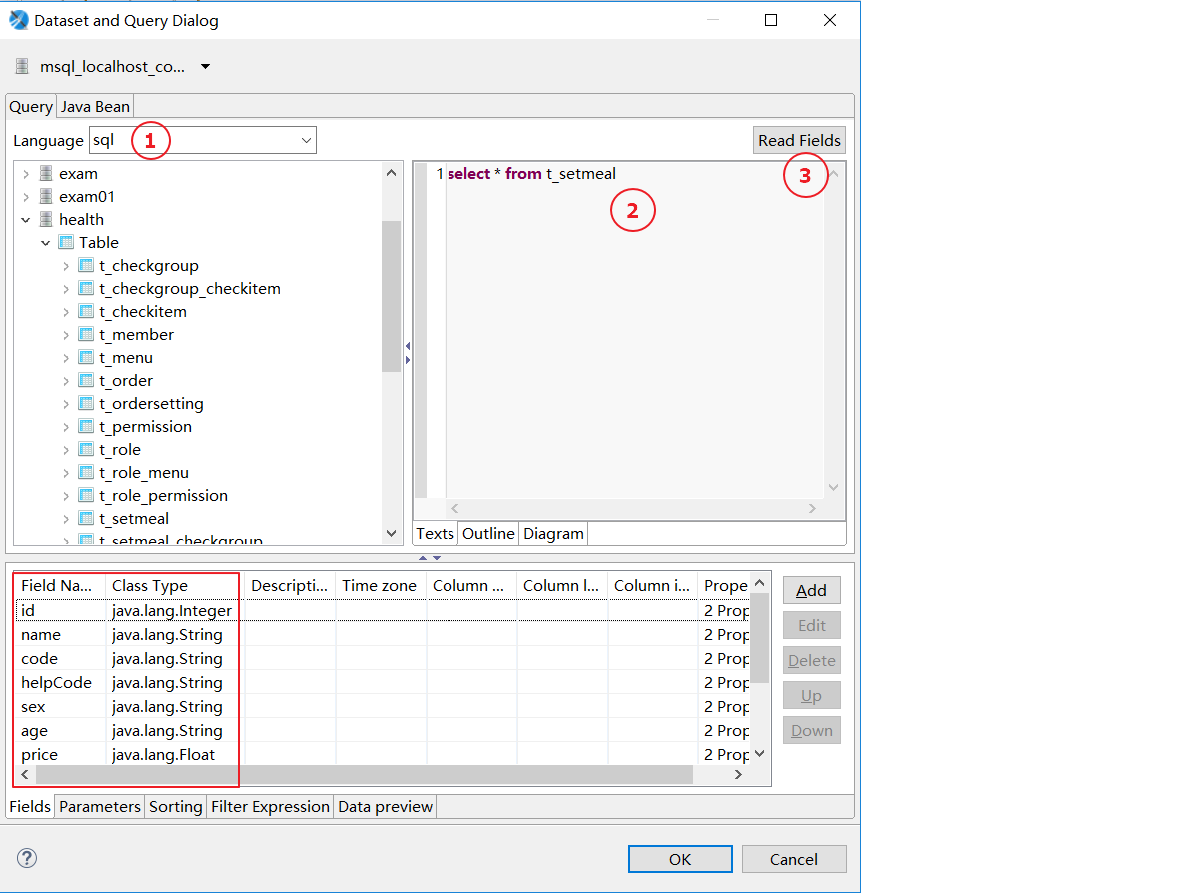

　　　第六步：在弹出对话框中Language选择sql，在右侧区域输入SQL语句并点击Read Fields按钮

　　　　

　　　　可以看到通过点击上面的Read Fields按钮，已经读取到了t_setmeal表中的所有字段信息并展示在了下面，这些字段可以根据需要进行删除或者调整位置

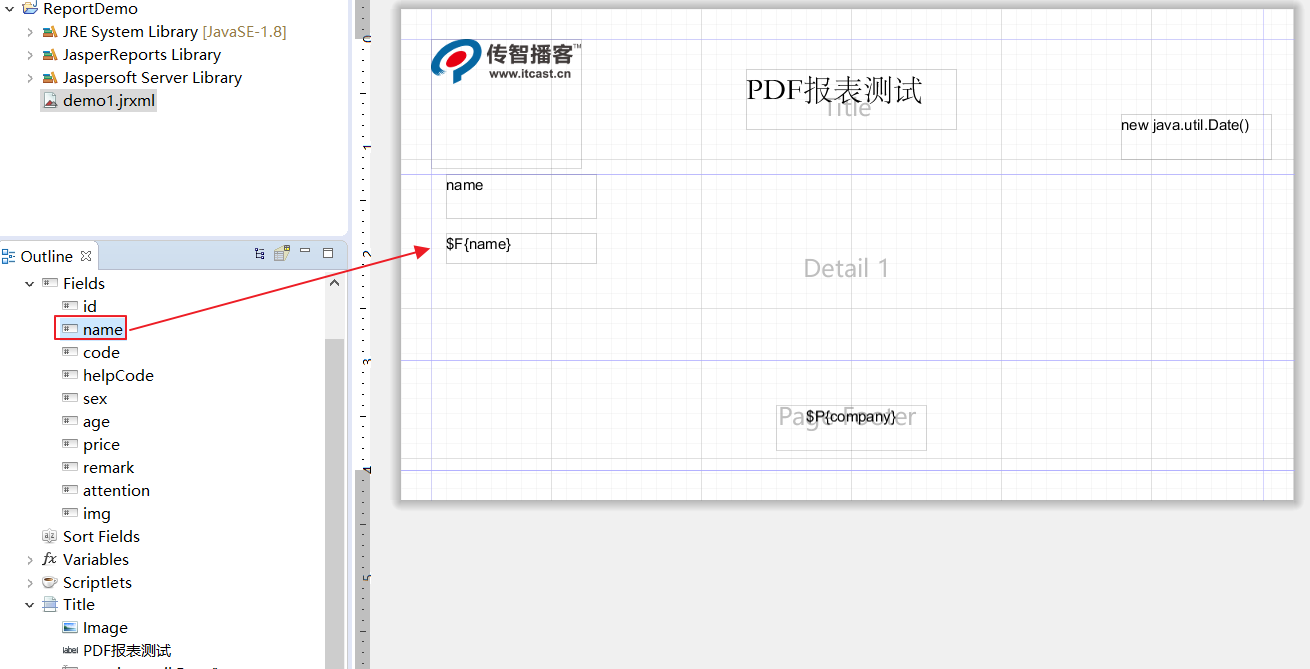

　　　第七步：在Outline视图中的Fields下可以看到t_setmeal表中相关字段信息，拖动某个字段到设计区的Detail区域并调整位置

　　　　

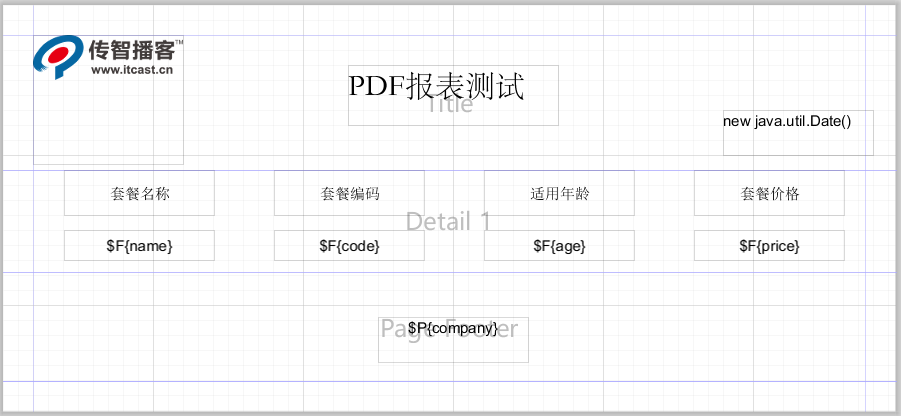

　　　　可以看到，在拖动Fields到设计区时，同时会产生两个元素，一个是静态文本，一个是动态元素。静态文本相当于表格的表头，可以根据需要修改文本内容。最终设计完的效果如下：

　　　　

　　　第八步：使用Preview预览视图进行预览

　　　　

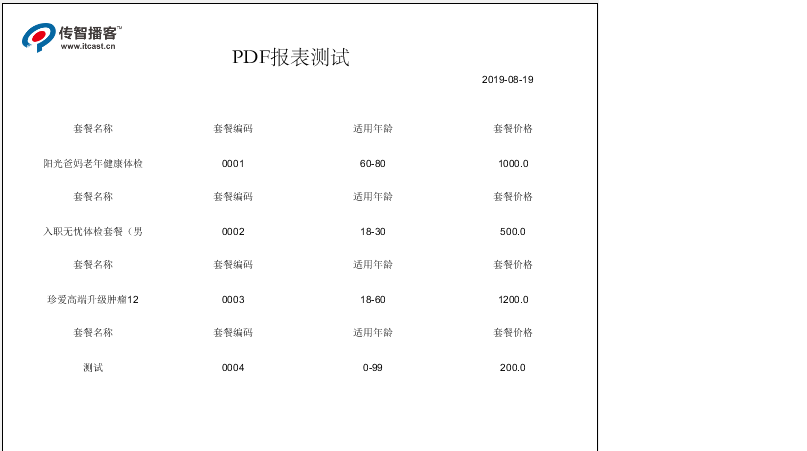

　　　通过上图可以看到，虽然列表数据展示出来了，但是展示的还存在问题。在每条数据遍历时表头也跟着遍历了一遍。这是怎么回事呢？这是由于我们设计的表头和动态Fields都在Detail区域。为了能够解决上面的问题，需要将表头放在Column Header区域，将动态Fields放在Detail区域。具体操作如下：

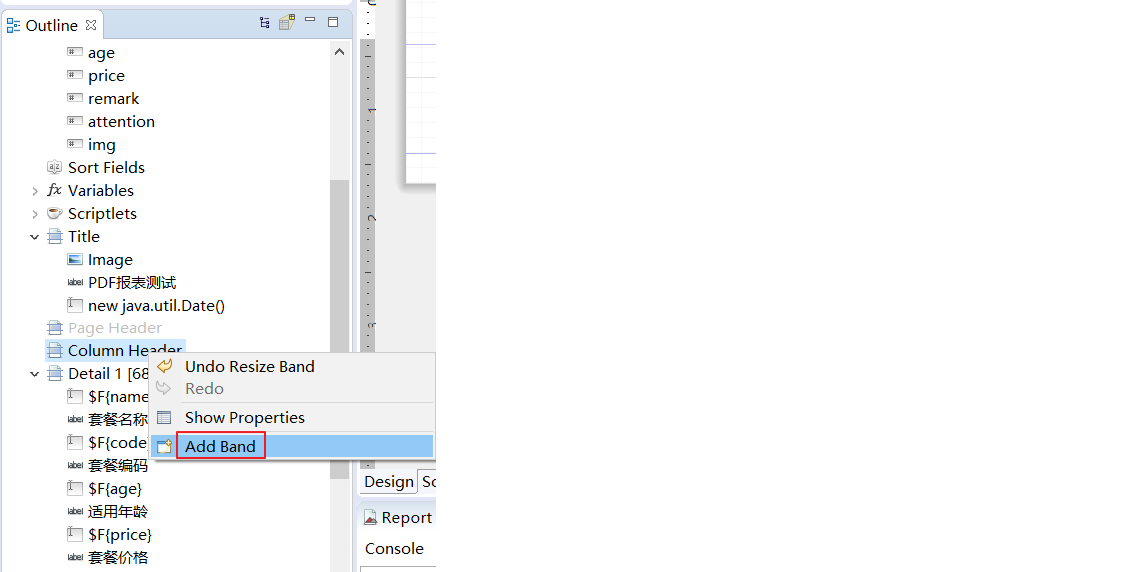

　　　　1、在Outline视图的Column Header点击右键创建出一个区域

　　　　　

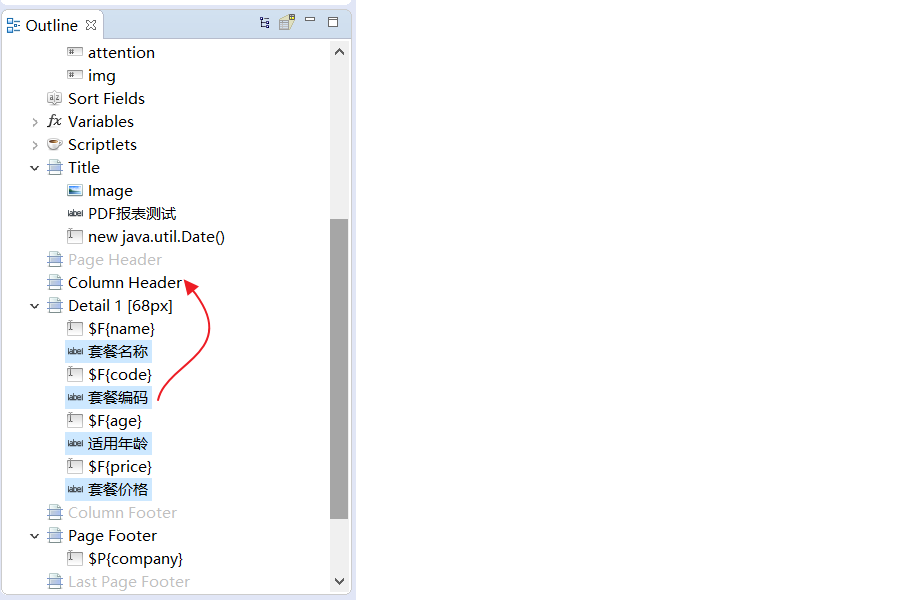

　　　　2、将Detail下的静态文本拖动到Column Header下

 　　　　　

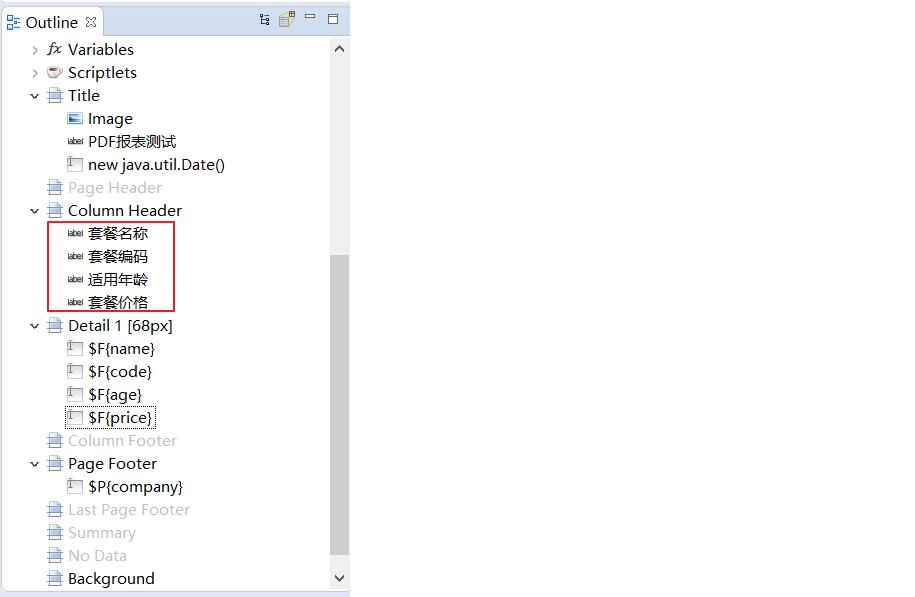

　　　　　拖动完成后如下：

　　　　　　

　　　　3、调整静态文本在Column Header区域的位置，最终效果如下

　　　　　

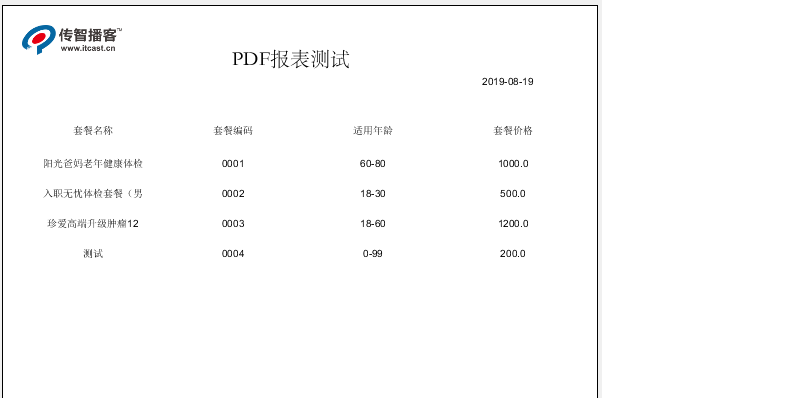

　　　　4、预览查看效果

　　　　　

• JavaBean数据源数据填充

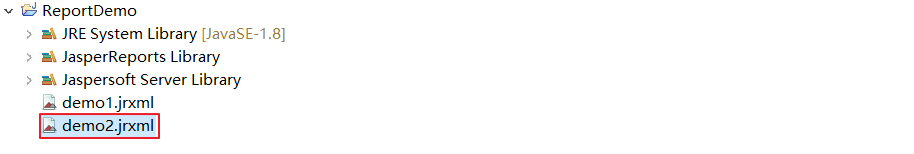

　　　第一步：复制上面的demo1.jrxml文件，名称改为demo2.jrxml

　　　　

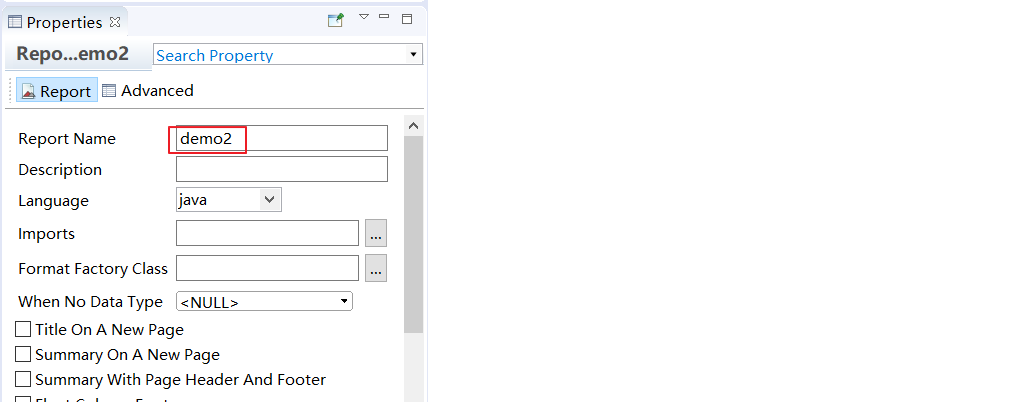

　　　　修改Report Name：

　　　　　

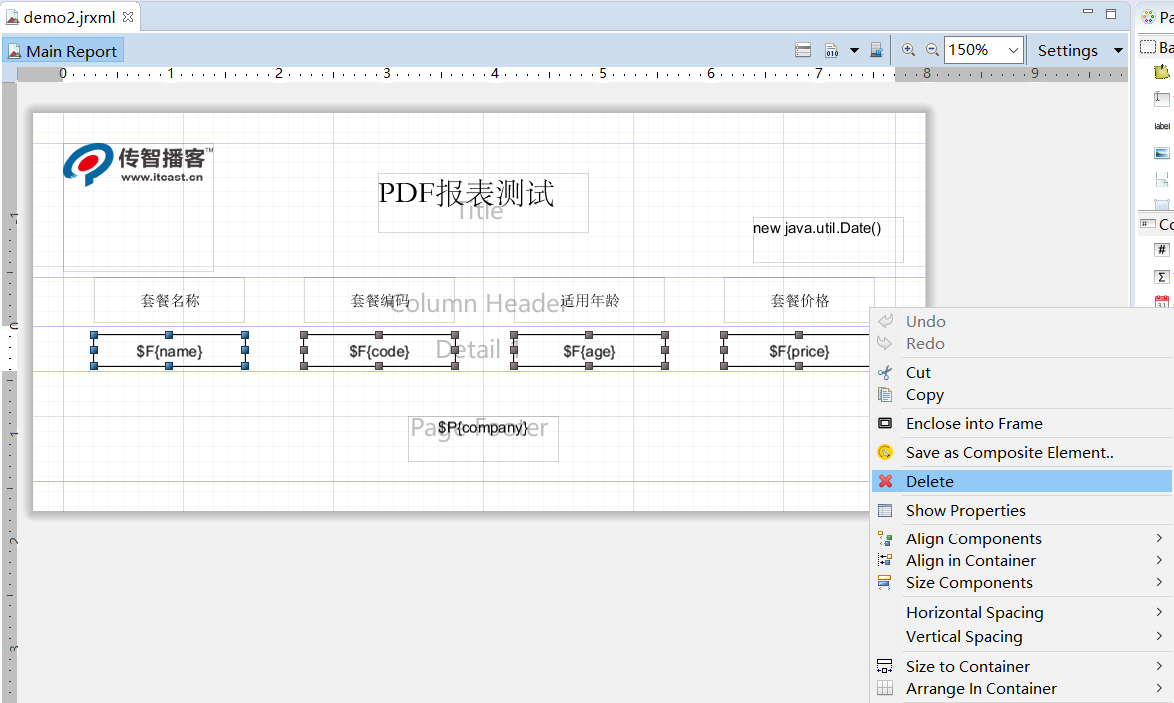

　　　第二步：打开demo2.jrxml文件，将detail区域中的动态Fields元素删除

　　　　

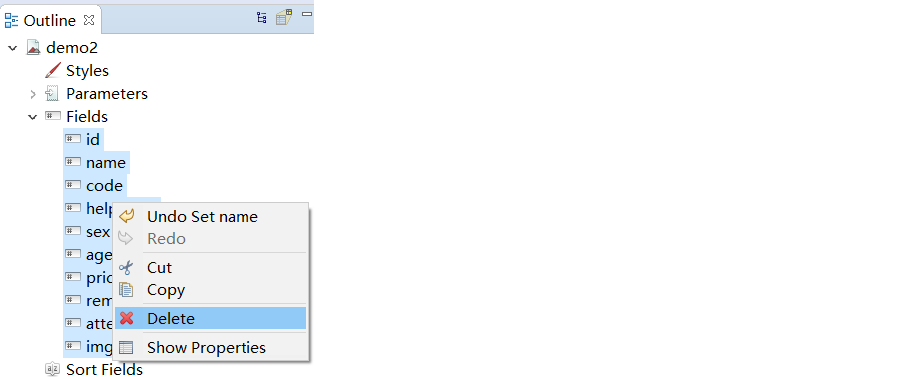

　　　第三步：将Outline面板中Fields下的字段全部删除

　　　　

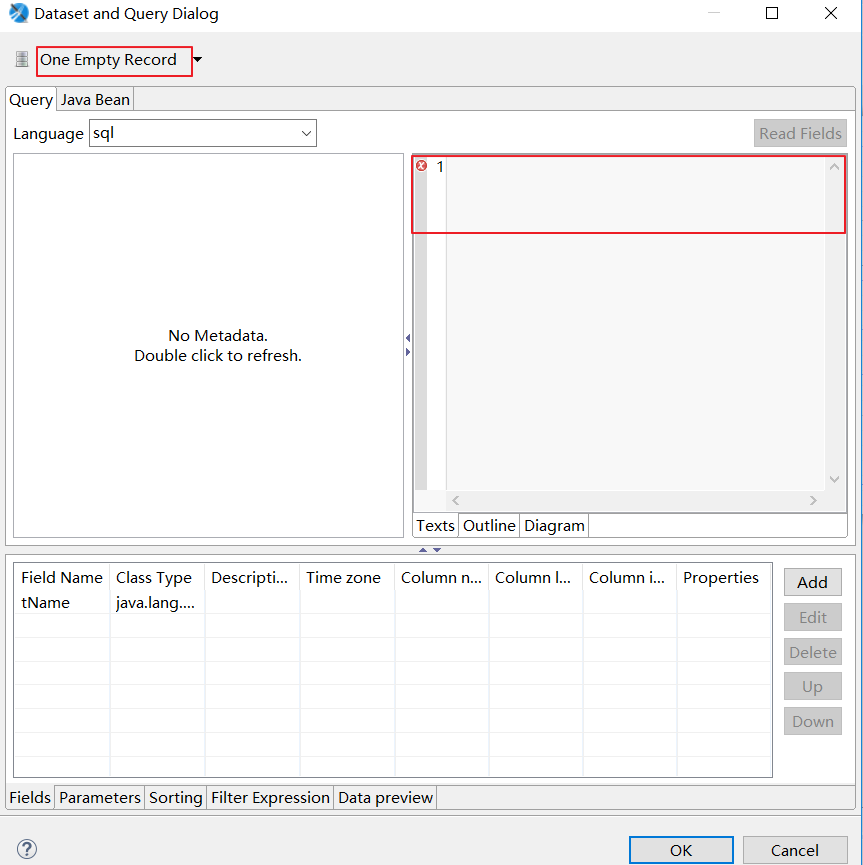

　　　第四步：清除JDBC数据源和相关SQL语句

　　　　　　　　

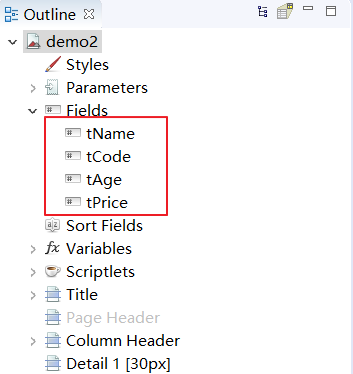

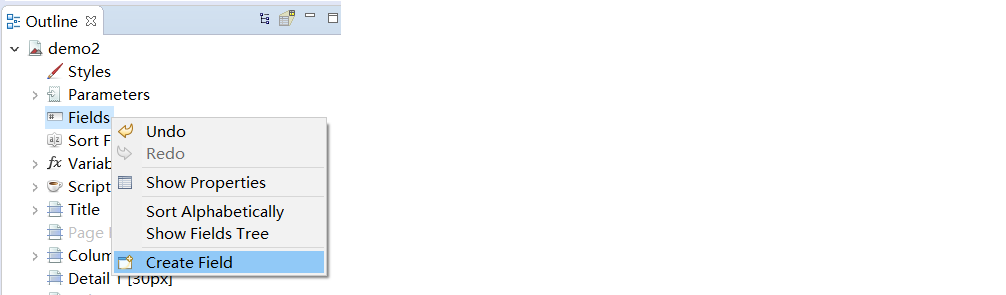

　　　第五步：在Fields处点击右键创建新的Field

　　　　

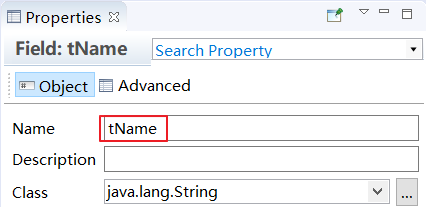

　　　　创建完成后在Properties属性面板中修改Field的名称

　　　　　　　

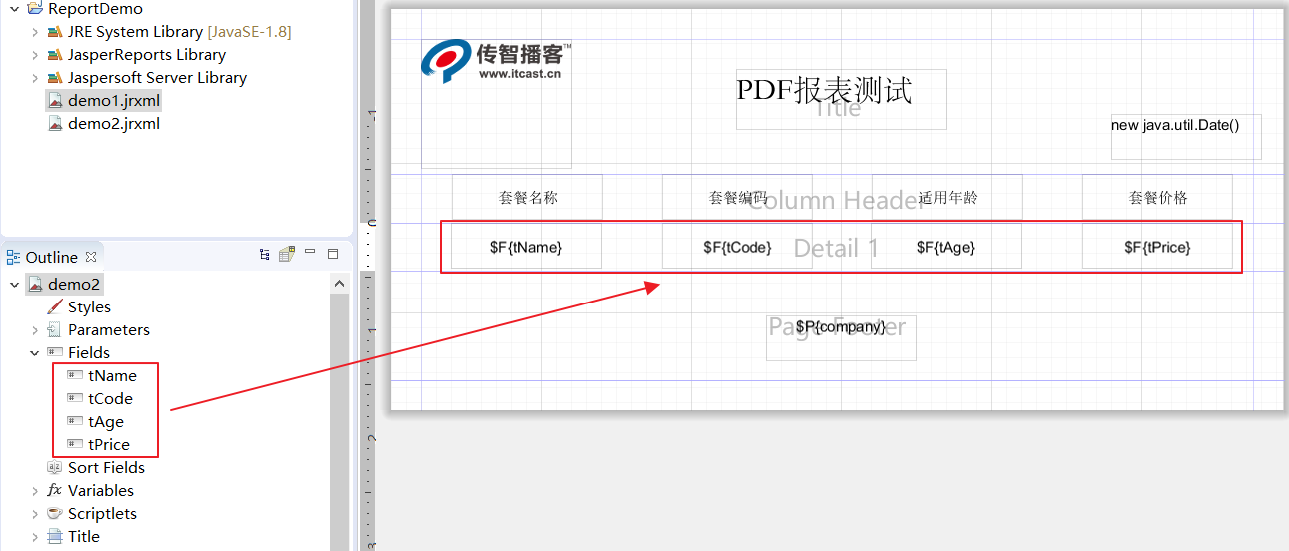

　　　第六步：将创建的Fields拖动到Detail区域并调整好位置

　　　　

　　　注意：使用此种JavaBean数据源数据填充方式，无法正常进行预览，因为这些动态Fields需要在Java程序中动态进行数据填充。

4. 结合JasperReports输出报表

前面我们已经使用Jaspersoft Studio设计了两个模板文件：demo1.jrxml和demo2.jrxml。其中demo1.jrxml的动态列表数据是基于JDBC数据源方式进行数据填充，demo2.jrxml的动态列表数据是基于JavaBean数据源方式进行数据填充。本小节我们就结合JasperReports的Java API来完成pdf报表输出

　4.1 JDBC数据源方式填充数据

　　第一步：创建maven工程，导入相关maven坐标

<dependency>   <groupId>net.sf.jasperreports</groupId>   <artifactId>jasperreports</artifactId>   <version>6.8.0</version>
</dependency>
<dependency>   <groupId>junit</groupId>   <artifactId>junit</artifactId>   <version>4.12</version>
</dependency>
<dependency>   <groupId>mysql</groupId>   <artifactId>mysql-connector-java</artifactId>   <version>5.1.47</version>
</dependency>

　　第二步：将设计好的demo1.jrxml文件复制到当前工程的resources目录下

　　　

　　第三步：编写单元测试

    //基于JDBC数据源方式填充数据@Testpublic void testReport_JDBC() throws Exception {Class.forName("com.mysql.jdbc.Driver");Connection connection = DriverManager.getConnection("jdbc:mysql://localhost:3306/health","root","root");String jrxmlPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo1.jrxml";String jasperPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo1.jasper";//编译模板JasperCompileManager.compileReportToFile(jrxmlPath,jasperPath);//构造数据Map paramters = new HashMap();paramters.put("company","传智播客");//填充数据---使用JDBC数据源方式填充JasperPrint jasperPrint = JasperFillManager.fillReport(jasperPath, paramters, connection);//输出文件String pdfPath = "C:\\workFiles\\test1.pdf";JasperExportManager.exportReportToPdfFile(jasperPrint,pdfPath);}

　　　通过上面的操作步骤可以输出pdf文件，但是中文的地方无法正常显示。这是因为JasperReports默认情况下对中文支持并不友好，需要我们自己进行修复。具体操作步骤如下：

　　　　1、在Jaspersoft Studio中打开demo1.jrxml文件，选中中文相关元素，统一将字体设置为“华文宋体”并将修改后的demo1.jrxml重新复制到maven工程中

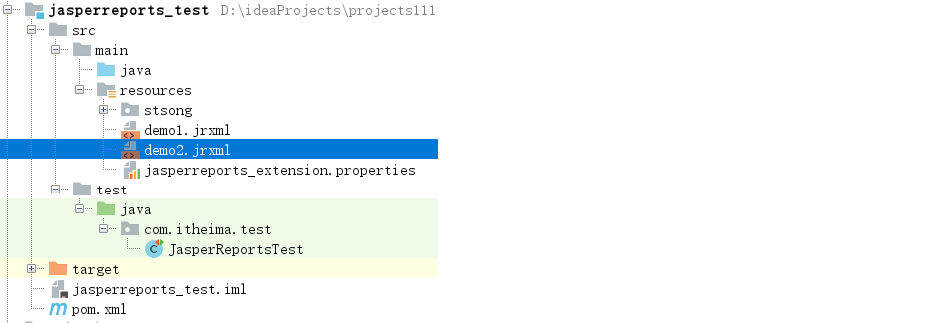

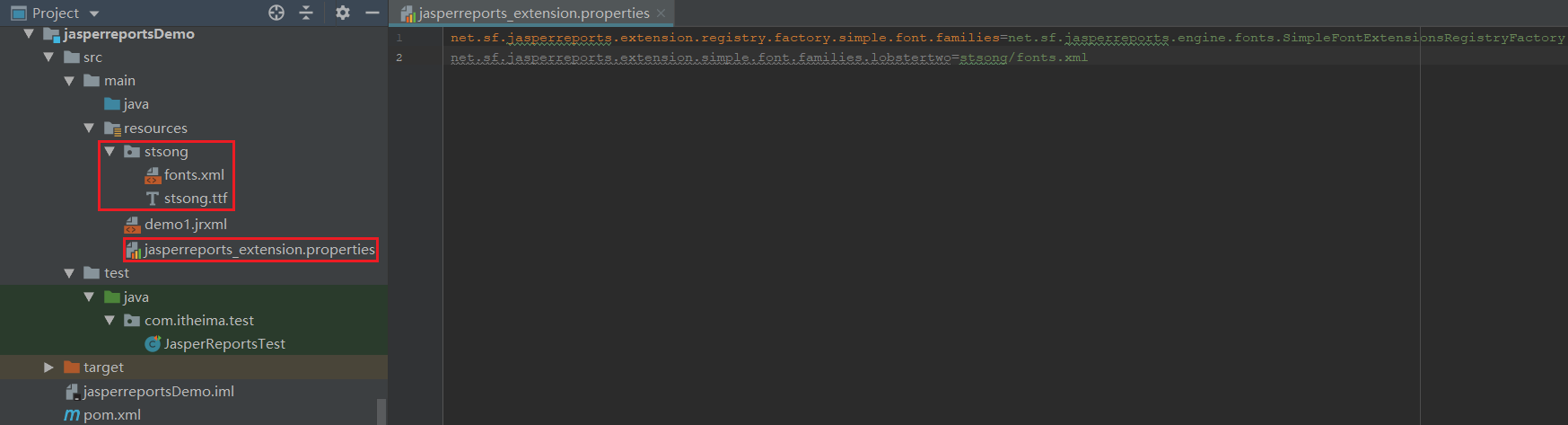

　　　　2、将本章资源/解决中文无法显示问题目录下的文件复制到maven工程的resources目录中

　　　　

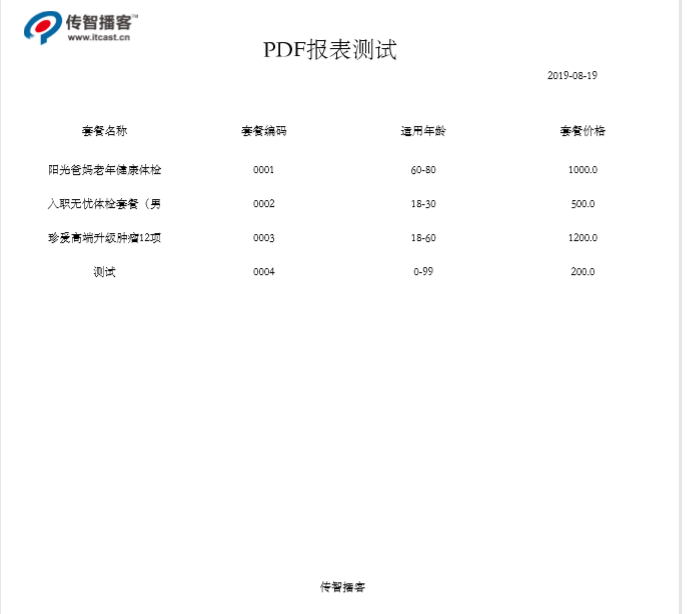

　　　按照上面步骤操作后重新执行单元测试导出PDF文件：

　　　　

　4.2 JavaBean数据源方式填充数据

　　第一步：为了能够避免中文无法显示问题，首先需要将demo2.jrxml文件相关元素字体改为“华文宋体”并将demo2.jrxml文件复制到maven工程的resources目录下

　　　

　　第二步：编写单元测试方法输出PDF文件

    //基于Javabean数据源方式填充数据@Testpublic void testReport_JavaBean() throws Exception {String jrxmlPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo2.jrxml";String jasperPath = "C:\\workFiles\\javaLearn\\code\\itcast_health\\health_parent\\jasperreportsDemo\\src\\main\\resources\\demo2.jasper";//编译模板JasperCompileManager.compileReportToFile(jrxmlPath,jasperPath);//构造数据Map paramters = new HashMap();paramters.put("company","传智播客");//Javabean数据源填充，用于填充列表数据List<Map> list = new ArrayList();Map map1 = new HashMap();map1.put("name","入职体检套餐");map1.put("code","RZTJ");map1.put("age","18-60");map1.put("sex","不限");Map map2 = new HashMap();map2.put("name","阳光爸妈老年健康体检");map2.put("code","YGBM");map2.put("age","55-80");map1.put("sex","男");list.add(map1);list.add(map2);//填充数据JasperPrint jasperPrint = JasperFillManager.fillReport(jasperPath, paramters, new JRBeanCollectionDataSource(list));//输出文件String pdfPath = "C:\\workFiles\\test2.pdf";JasperExportManager.exportReportToPdfFile(jasperPrint,pdfPath);}

　　　查看输出效果：
