1.安装对应软件
首先先安装对应软件Arduino
网址Arduino - 首页
2.学习软件的使用

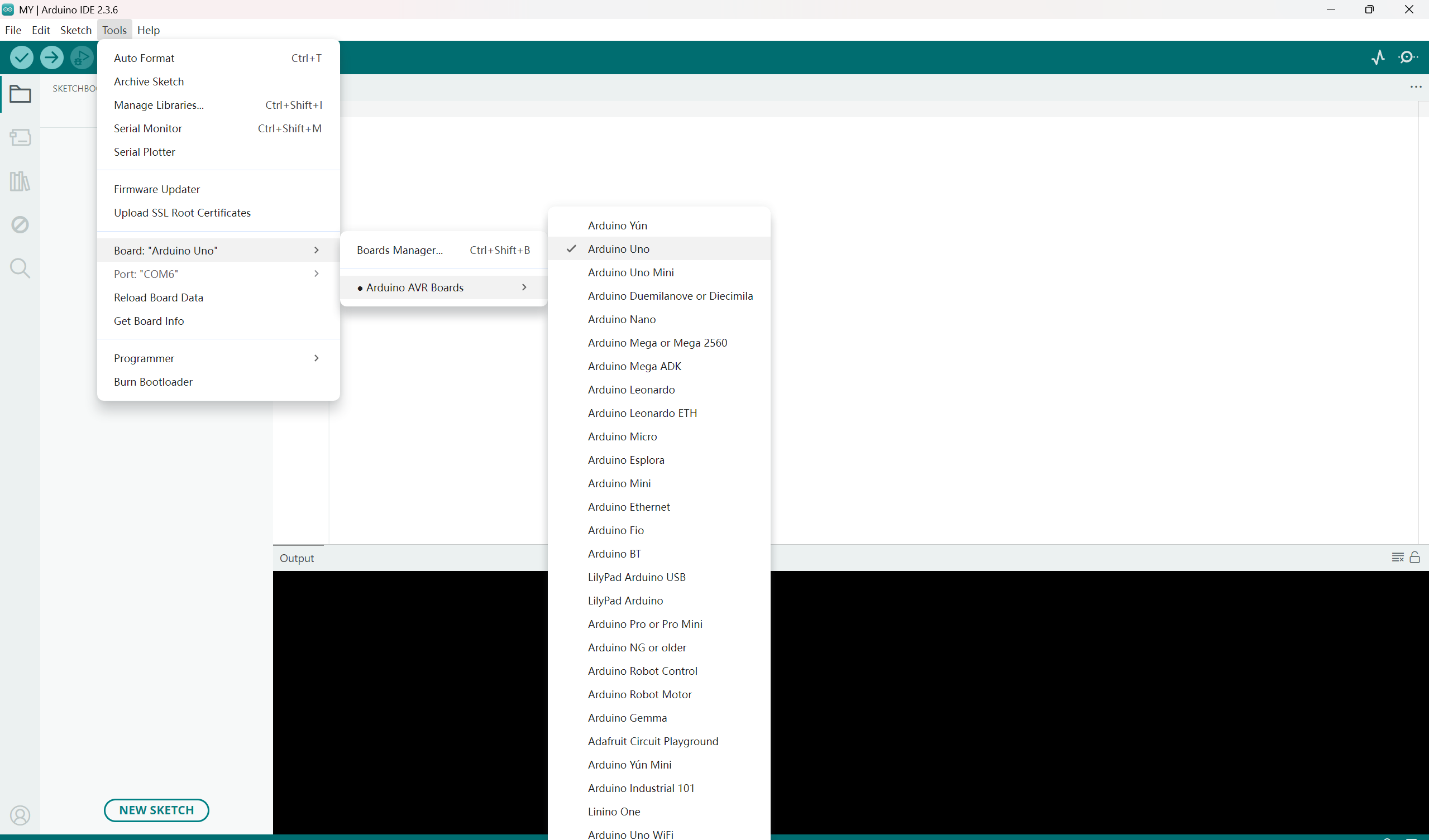

安装结束，我们进入首页选择我们对应的开发板Arduino UNO
选择之后就会将UNO开发板作为默认（UNO开发板适合初学者简单易上手）

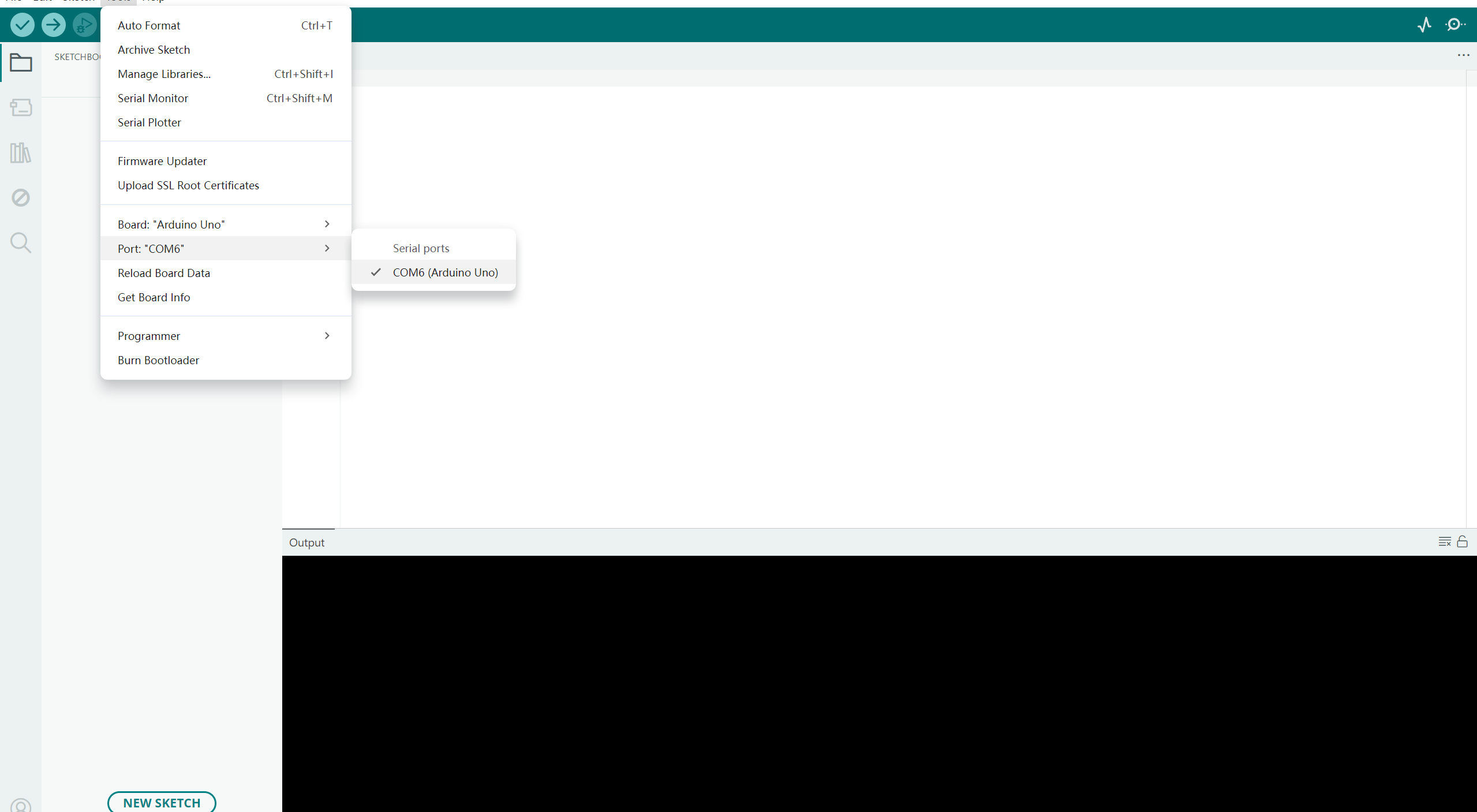

并将开发板连接到电脑（注意：后面一定带有后缀，我前面买的盗版无法识别就没有后缀）
如果没有出现开发板（com）请检查链接器是否连接好或者开发板是否接触不良。
3.知识准备
delay(1000)是延迟1000毫秒（1秒）
digitalWrite(2, LOW（HIGH）)是将数字引脚写HIGH（高电平）或LOW（低电平），2是开发板的几接口
pinMode(2, OUTPUT)是通过pinMode()函数，你可以将Arduino的引脚配置为以下三种模式：
输出(OUTPUT)模式
输入(INPUT)模式
输入上拉（INPUT_PULLUP）模式
const int 是指针指向一个常量整型，即指针所指向的值不可修改，但指针本身可以改变指向的地址
digitalRead 是 Arduino 编程中用于读取数字引脚状态的函数。它可以检测某个引脚是处于 高电平 (HIGH) 还是 低电平 (LOW) 状态
val是能够有效地从混合了文字和数字的字符串中提取出数字。
&&这个符号是指两个数据的并集
int val_old=0;是声明变量，存储上一次按钮返回值；比对val和val_old的值，来判断按钮是按下还是抬起
4.准备道具
1 × Arduino UNO 板
1 × 10K欧姆电阻（下拉电阻）
1 × 按钮
1 × 330欧姆电阻
1 × 面包板

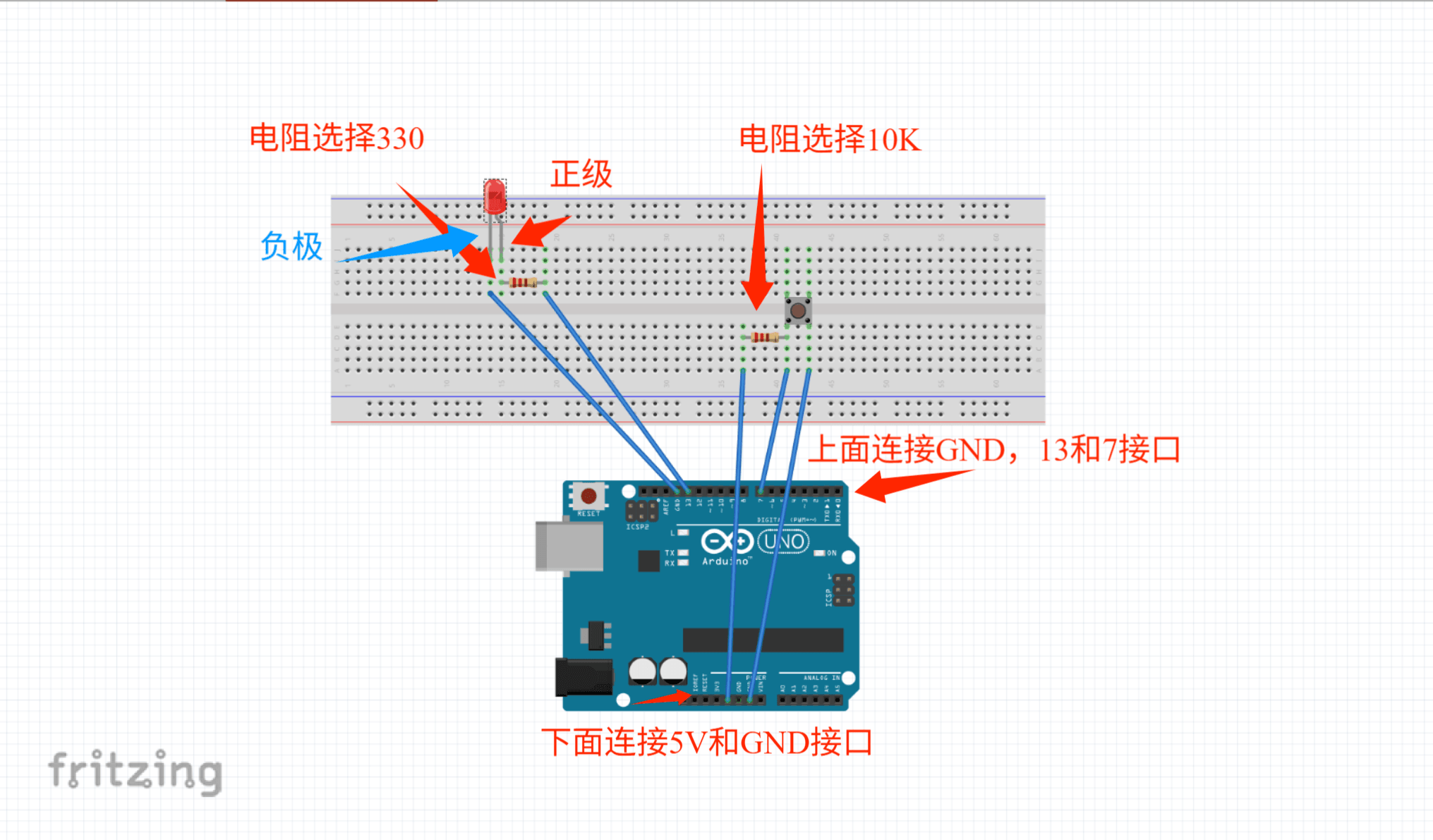

然后我们连接面包板和UNO板子
注意一定是10K电阻，因为电阻帮隔绝电压，防止UNO板子烧坏
5.代码
const int LED=13;//声明变量，按钮接在第13针脚
const int BUTTON=7;//声明变量，按钮接在第7针脚
int val=0;
int val_old=0;
int state=0;
void setup()
{pinMode(LED,OUTPUT);pinMode(BUTTON,INPUT);
}
void loop()
{val=digitalRead(BUTTON);if((val==HIGH && val_old==LOW))
{state=1-state;
}
if((val==LOW && val_old==HIGH))
{delay(10);
}
val_old=val;
if(state==1)
{digitalWrite(LED,HIGH);
}
else
{digitalWrite(LED,LOW);
}

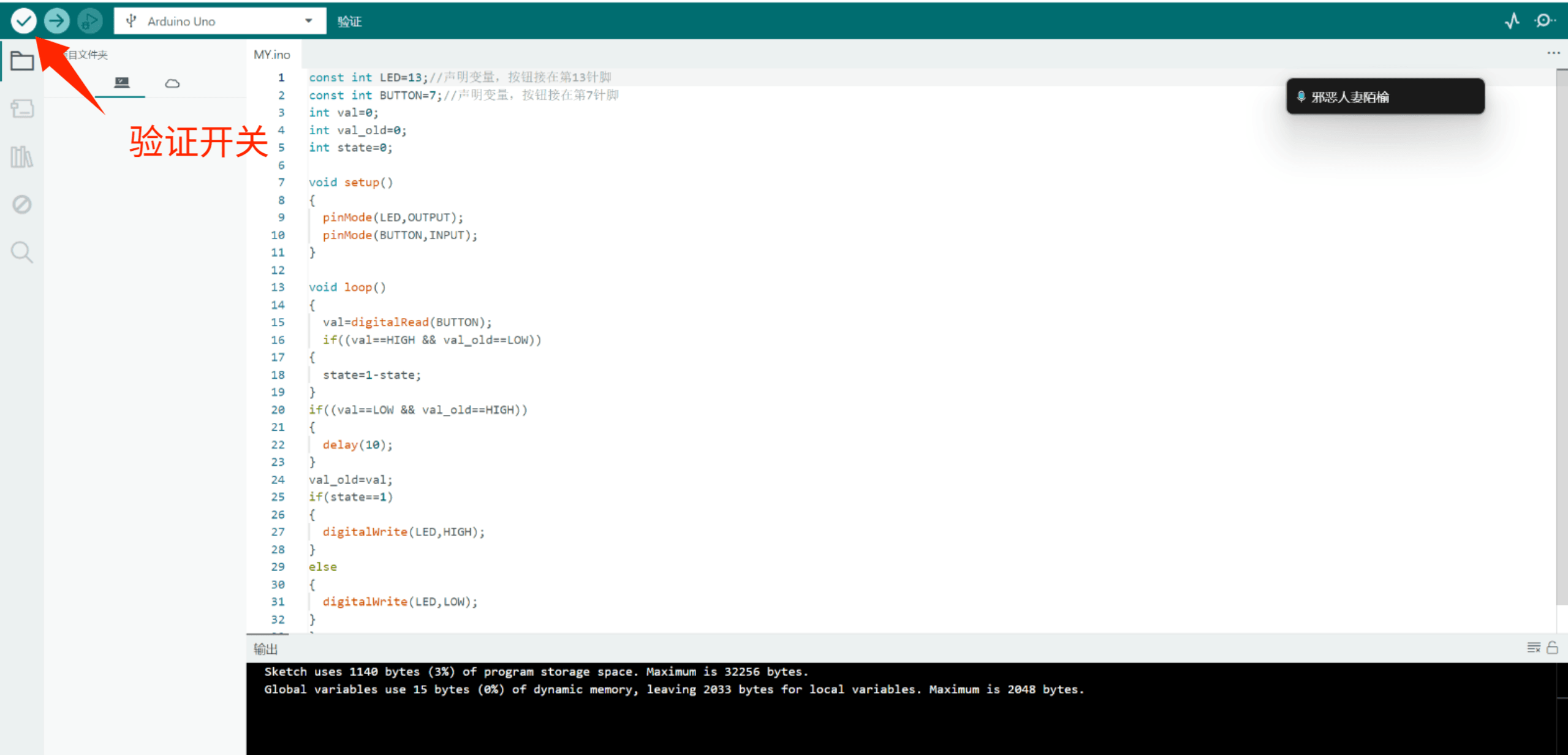

}接下验证 ，左上角的勾是验证符号

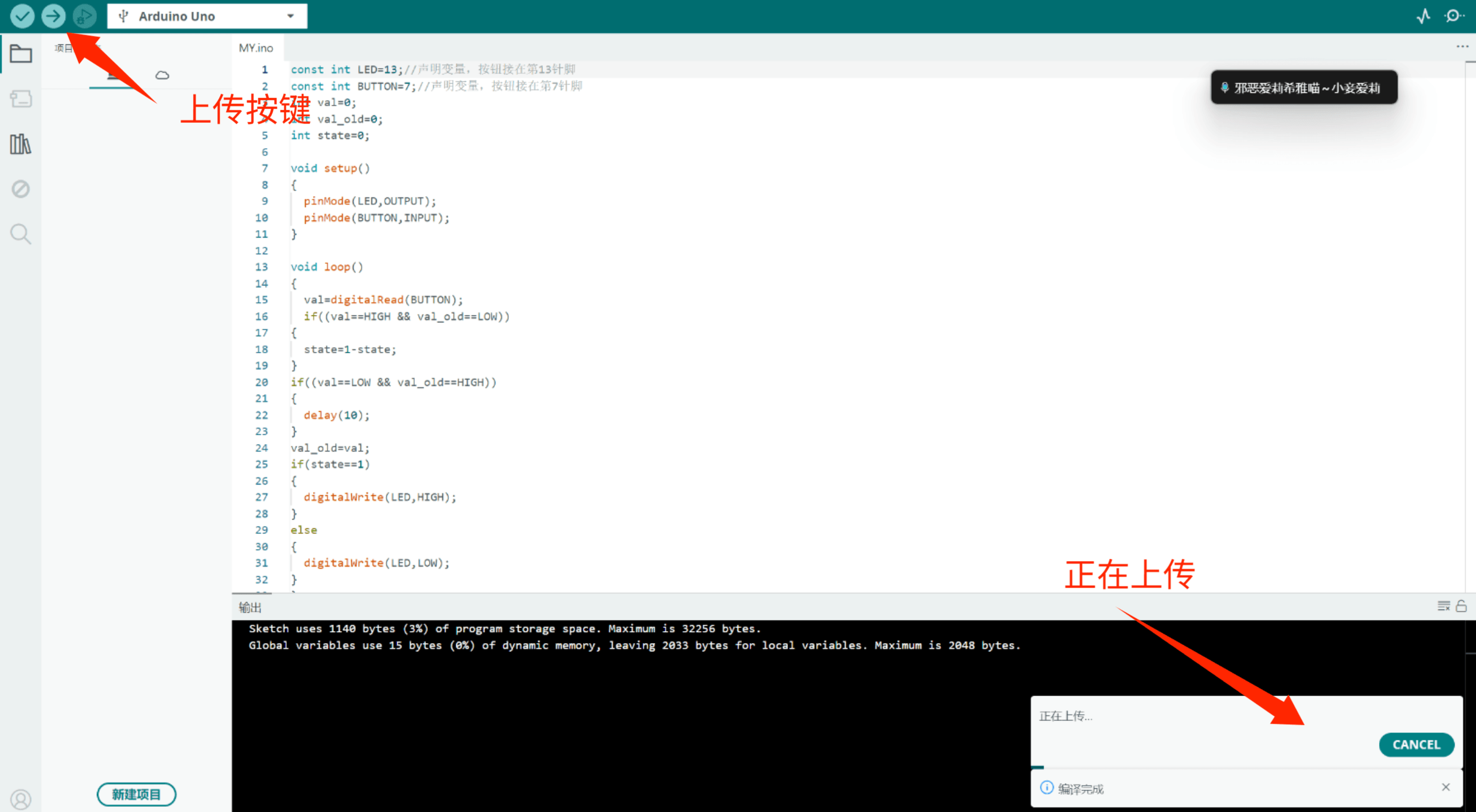

验证成功后就上传（勾旁边的箭头就是上传）

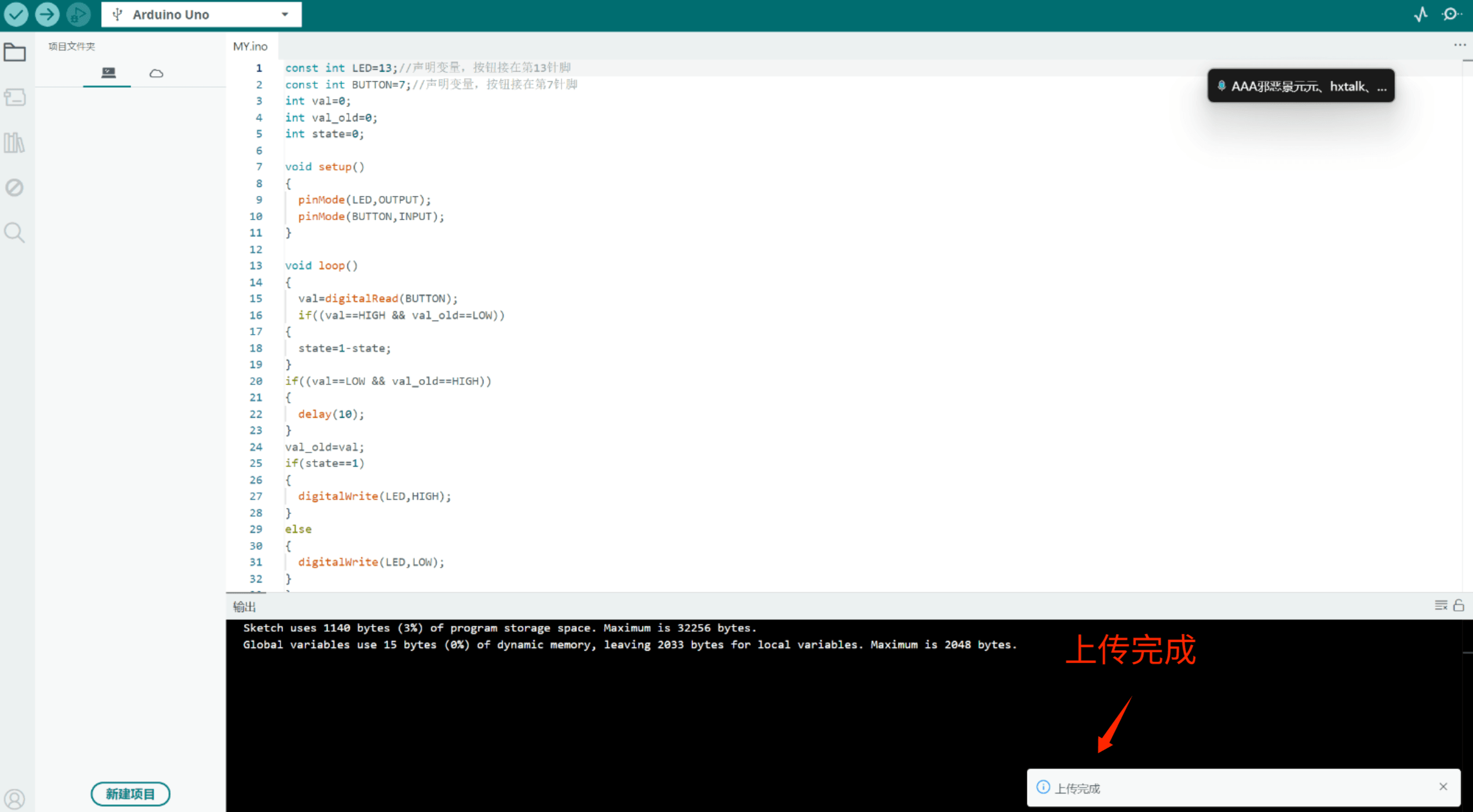

上传成功
接下来就完成了
6.花絮
问题一：电阻值该如何计算
第一条色环：阻值的第一位数字;
第二条色环：阻值的第二位数字;
第三条色环：阻值的第三位数字;
第四条色环：阻值乘数的10的幂数;
第五条色环：误差(常见是棕色，误差为1%)
在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错。在识别时可运用如下技巧加以判断，具体内容如下：
技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环。常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中可以 按照色环之间的间隔加以判别。比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为100×104Ω=1MΩ。误差为1%。属于正常的电阻系列值;若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1%。显然，按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环。
读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方
问题二：期望与事实不符
代码把低电平和高电平搞反了，只需要将LOW和HIGH换个位置
digitalWrite(ledPin, LOW);
} else {digitalWrite(ledPin, HIGH);这两个换完就可以将开关的作用换过来
