CH584/CH585NFC调试相关

　　在NFC调试中不同线圈对应的匹配参数大概率不一样，刷卡的效果的表现不一。

　　在打板画线圈的时候就要根据沁恒提供的NFC手册及实际版上空间去绘制线圈。绘制线圈的时候要注意线圈的自感要在1-1.5uh左右（计算公式可见手册），且线圈周围的净空区要保证

线圈的阻抗尽量的小，线圈上尽量不要有高频走线。

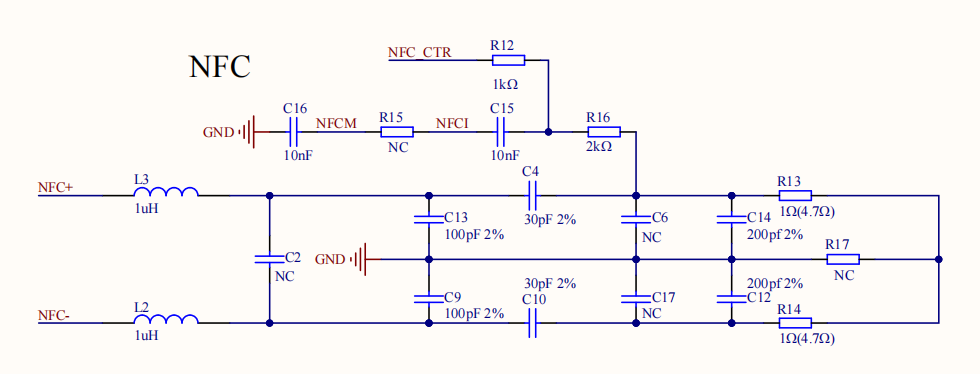

　　绘制完线圈之后，可以上网分去看线圈的史密斯圆图根据13.56M和自谐振频率去计算出对应匹配电路的参数。对应需要调整的就是C4/C10、(C6/C17)(C14/C12)这几个电容，R13/R14

这两个电阻是计算出来和带宽相关。调整完之后再上网分通过LOG MAG去看回波损耗。可以通过示波器去看峰峰值，这里看了峰峰值之后可以根据实际刷卡效果去调整R12、R16两个分压电阻。

 　　也可以用示波器根据峰峰值去调整匹配电路，这里就不再赘述了。下图是较为理想的峰峰值。

　　上述匹配差不多之后更换完匹配电容之后可以烧录代码去测试，去看实际的刷卡效果。这时候如果效果还没有达到预期可以去通过调试程序去测试效果。

可以通过调整接收灵敏度和发射功率，一共四档可调12db 18db 24db 30db，默认接收灵敏度是18db，可以通过这个函数进行设置，一般设置成24db即可。

函数如下： nfca_pcd_set_recv_gain(NFCA_PCD_REC_GAIN_24DB)。在使用超低功耗检卡的时候如果打印出来的adc_vlaue和base line都很低的话可以

通过提高发射等级具体函数如下：nfca_pcd_set_out_drv(NFCA_PCD_DRV_CTRL_LEVEL3)。

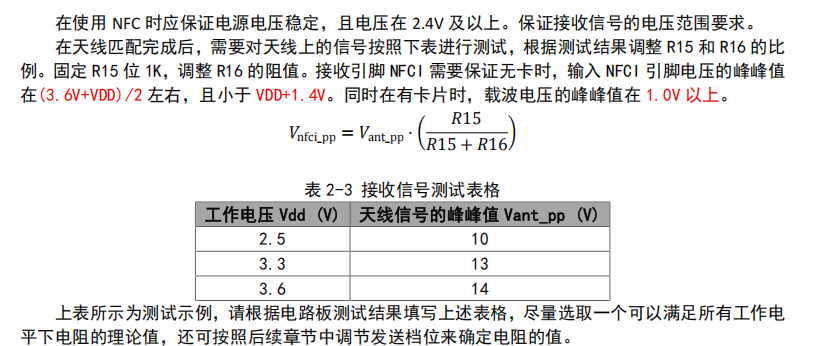

　　匹配电容一定要使用2%精度的，具体要求如下：
