步骤1：将交换机命名为ljn1，创建vlan10

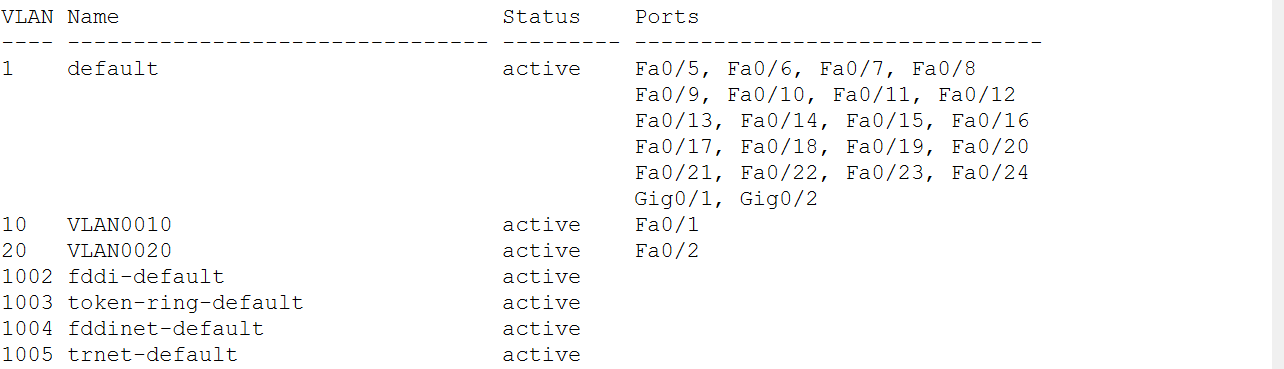

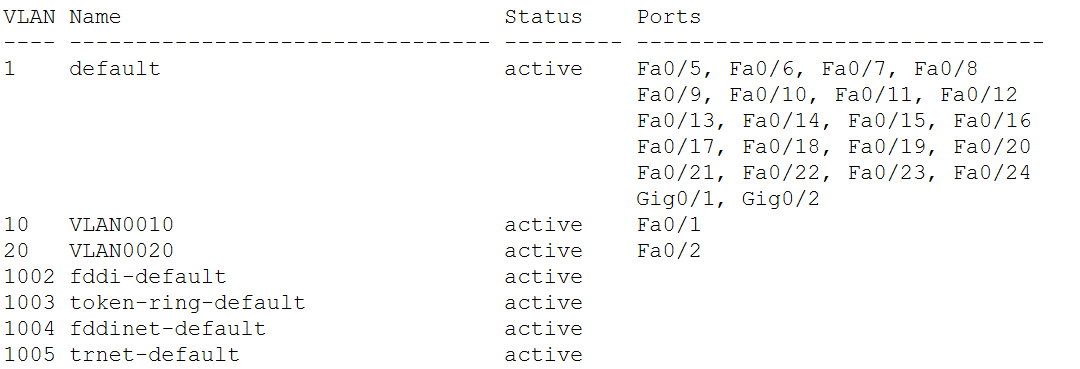

步骤2：将交换机ljn1上的接口0/1划入vlan10,0/2划入vlan20，将接口0/3-4设为trunk
** **Switch#configure terminal** **Enter configuration commands, one per line. End with CNTL/Z.** **Switch(config)#interface fastethernet 0/1** **Switch(config-if)#switch mode access** **Switch(config-if)#switch access vlan 10** **% Access VLAN does not exist. Creating vlan 10** **Switch(config-if)#interface fastethernet 0/2** **Switch(config-if)#switch mode access** **Switch(config-if)#switch access vlan 20** **% Access VLAN does not exist. Creating vlan 20** **Switch(config-if)#end** **Switch#configure terminal** **Enter configuration commands, one per line. End with CNTL/Z.** **Switch(config)#interface fastethernet 0/3** **Switch(config-if)#switch mode trunk** **
步骤3：将交换机命名为ljn2
步骤4：将交换机ljn2上的接口0/1划入vlan10,0/2划入vlan20，将接口0/3-4设为trunk

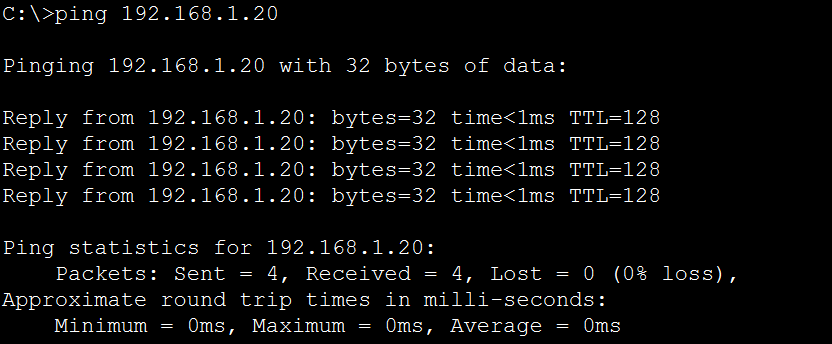

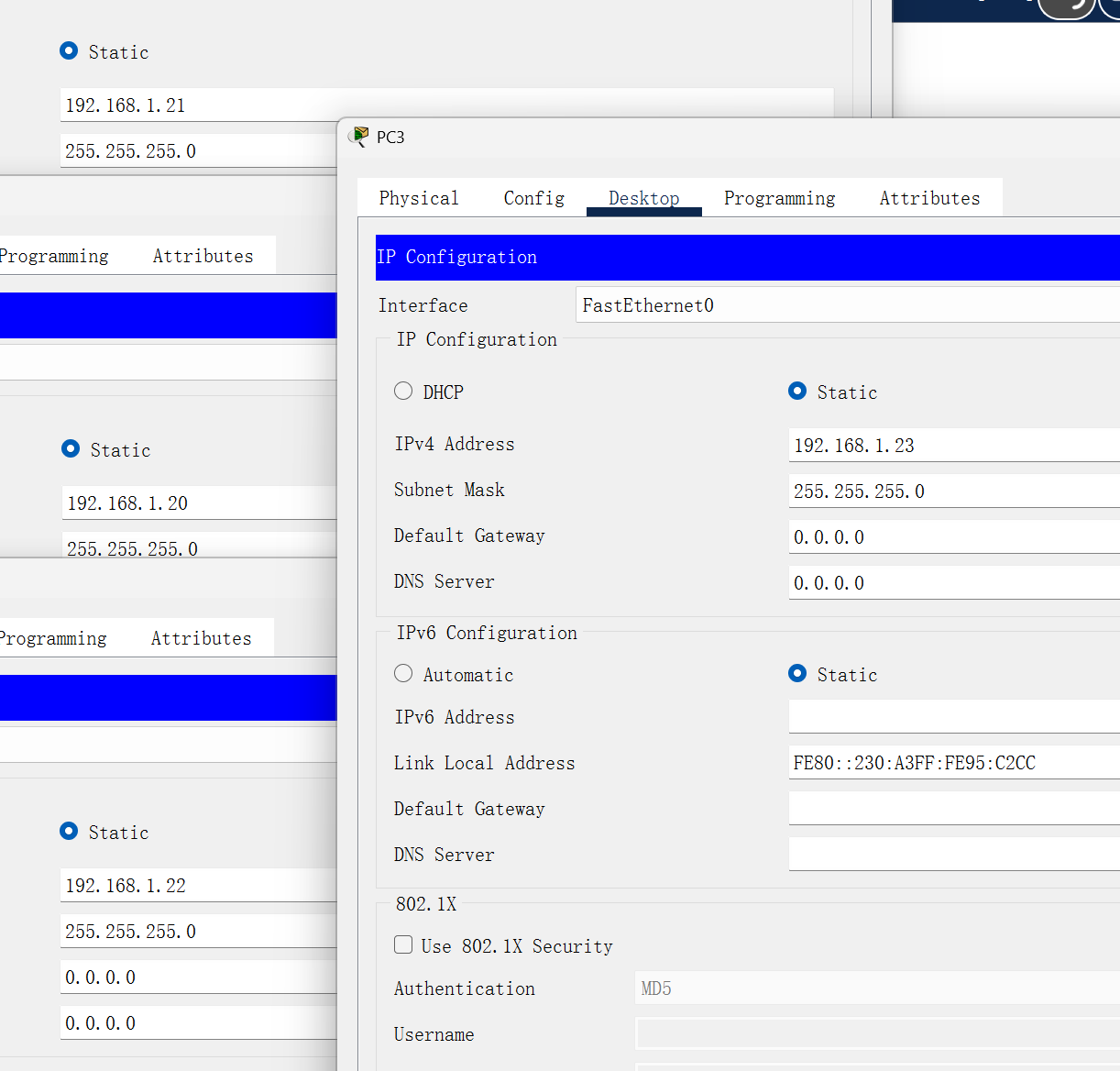

初始状态可以ping通

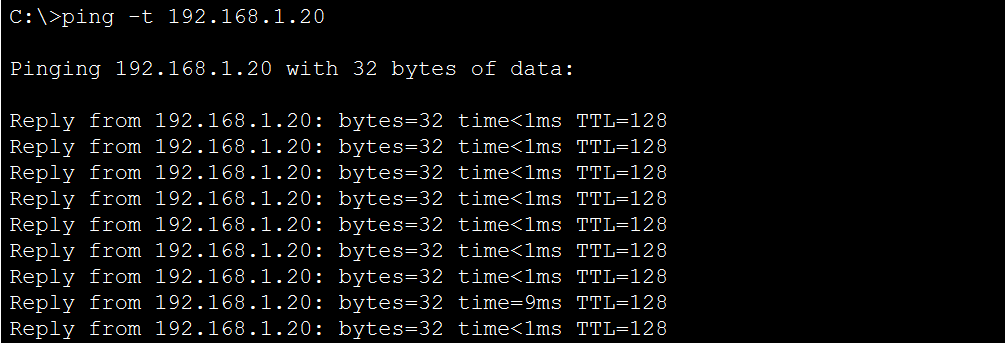

ping -t 192.168.1.20

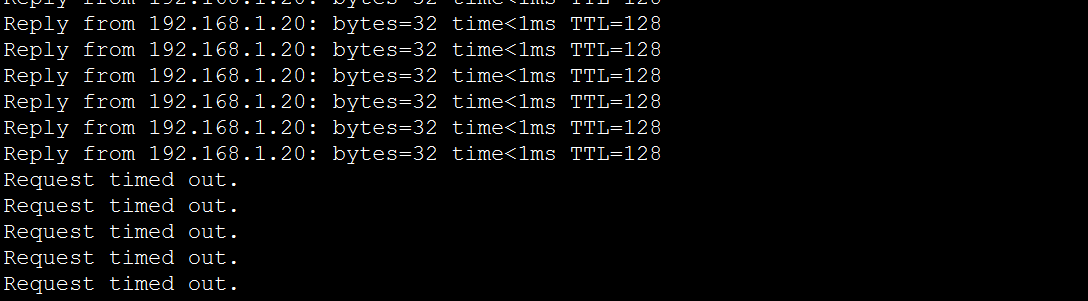

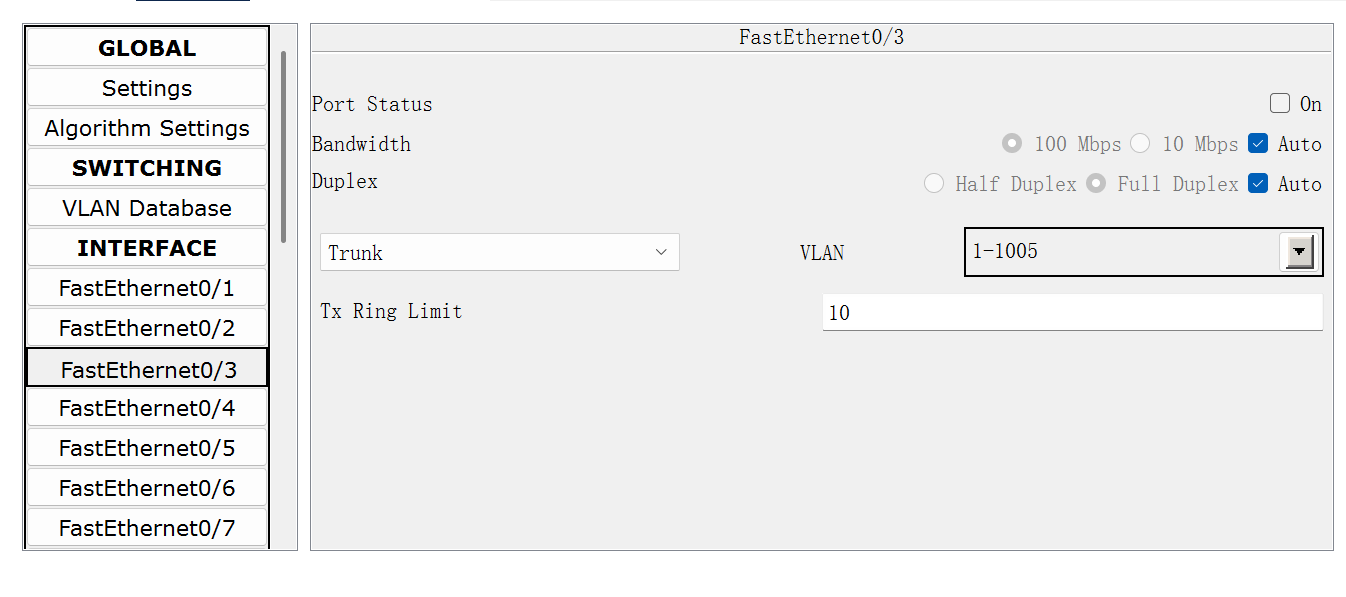

关掉0/3，ping不通

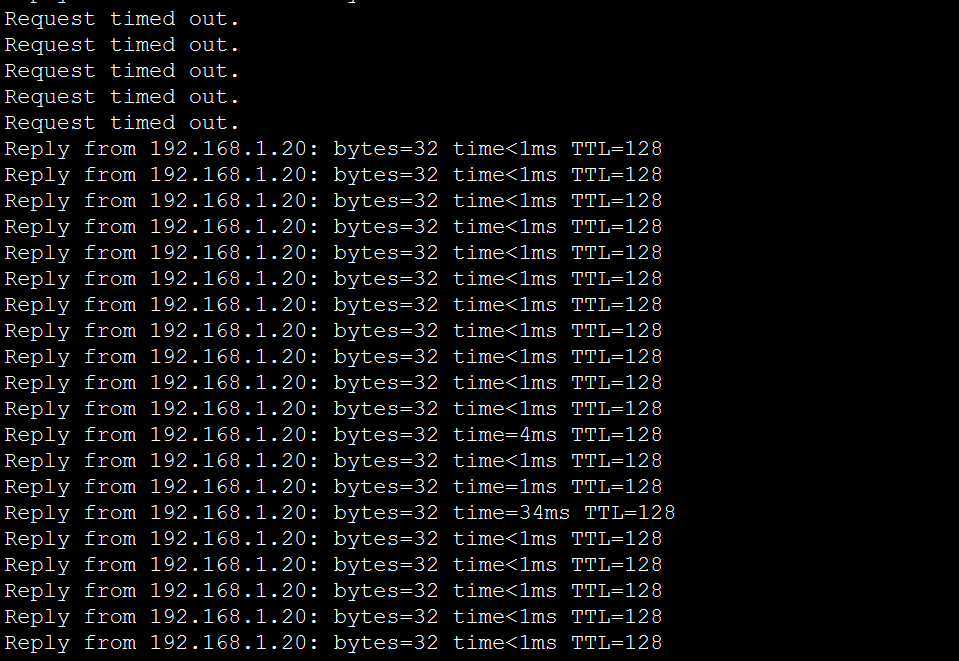

注：其实断一条线后，等一会儿就可以ping通，查了一下因为交换机默认了stp
步骤5：配置快速生成树协议。在ljn1和ljn2上开启生成树协议，并指定生成树协议的类型为RSTP
** **SwitchA# configure terminal ！进入全局配置模式** **SwitchA（config）# spanning-tree ！开启生成树协议** **SwitchA（config）# spanning-tree mode rstp ! 指定生成树协议的类型为RSTP** **SwitchB# configure terminal ！进入全局配置模式** **SwitchB（config）# spanning-tree ！开启生成树协议** **SwitchB（config）# spanning-tree mode rstp ! 指定生成树协议的类型为RSTP** **
步骤6：验证测试，验证快速生成树协议已经开启。

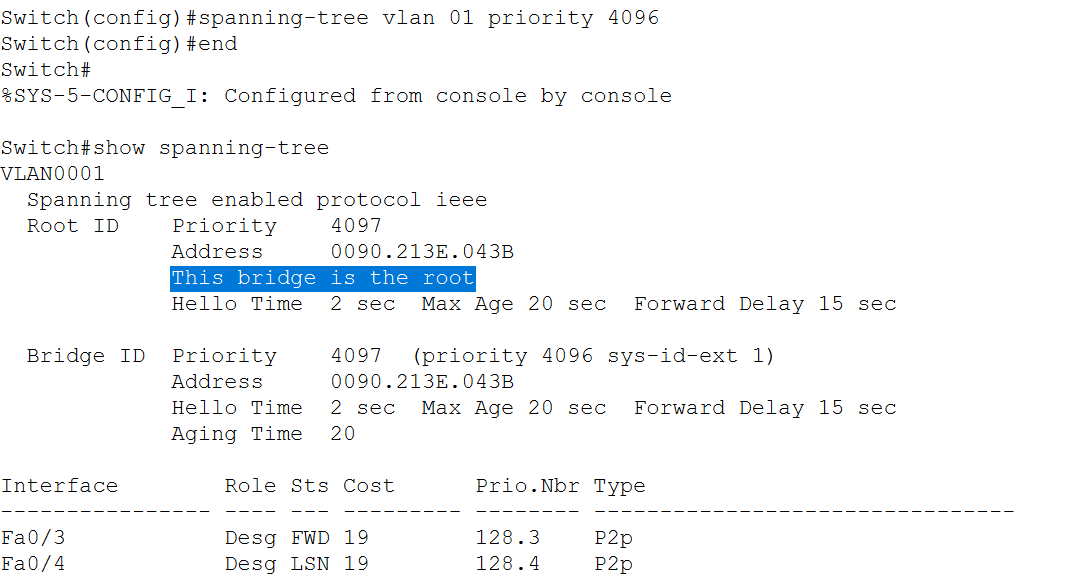

步骤7：设置交换机的优先级，指定ljn1为根交换机。
** **spanning-tree vlan <id> priority <值>** **
步骤8：验证测试，验证交换机ljn1的优先级。

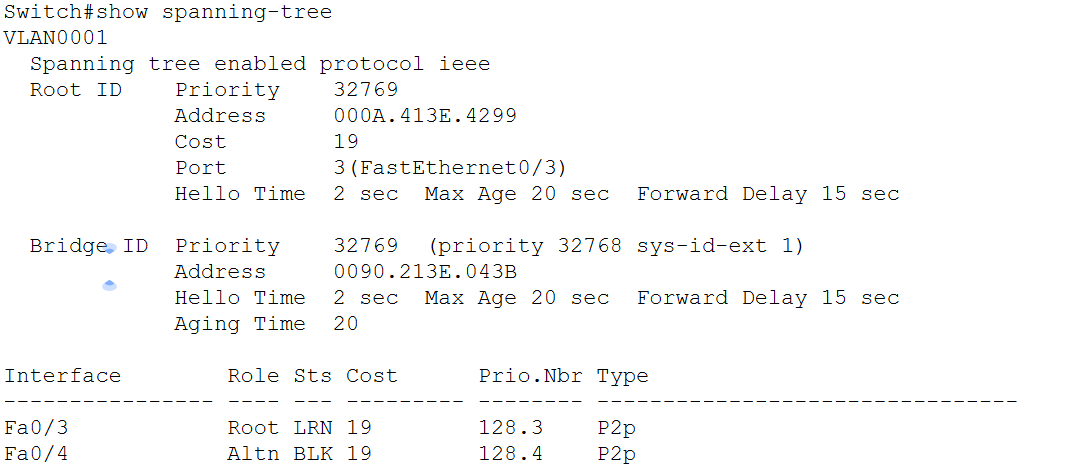

ljn1的

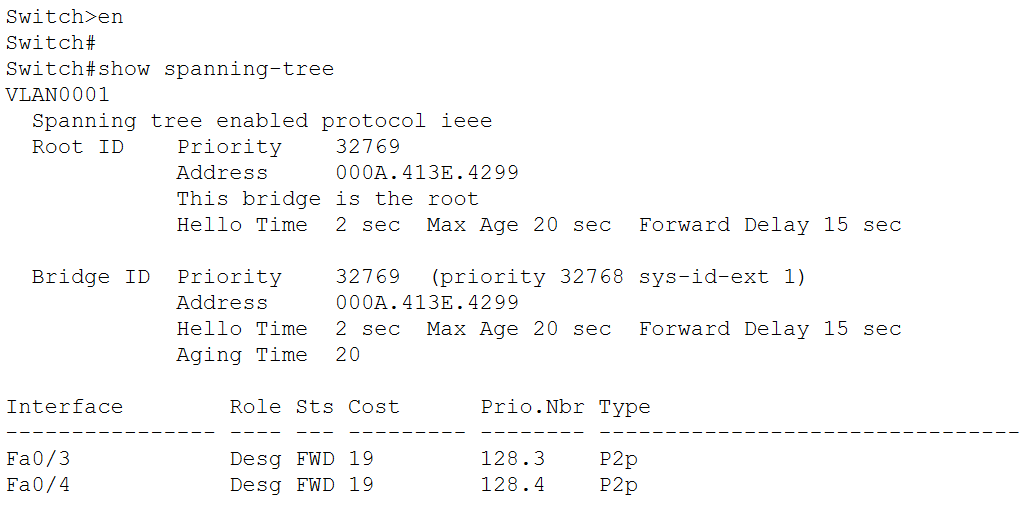

ljn2的

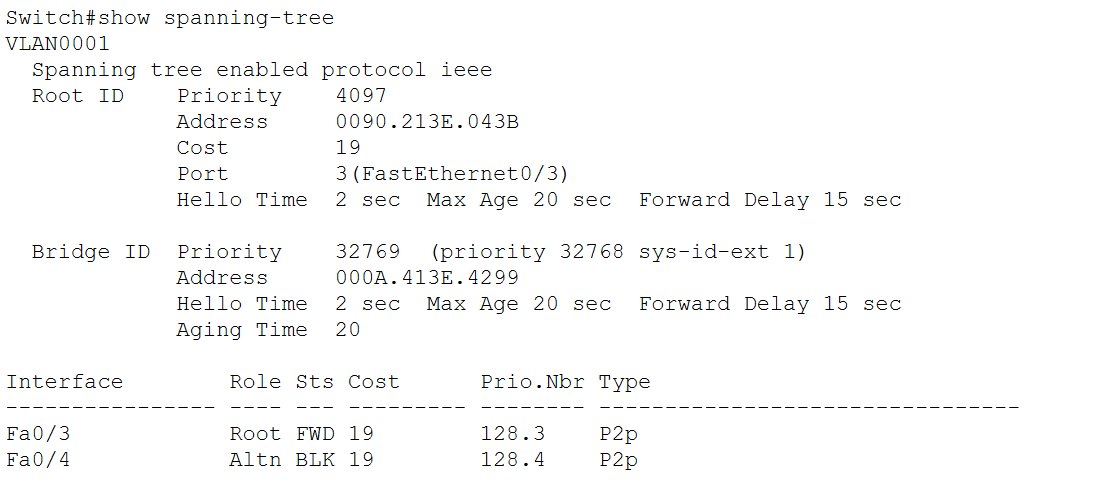

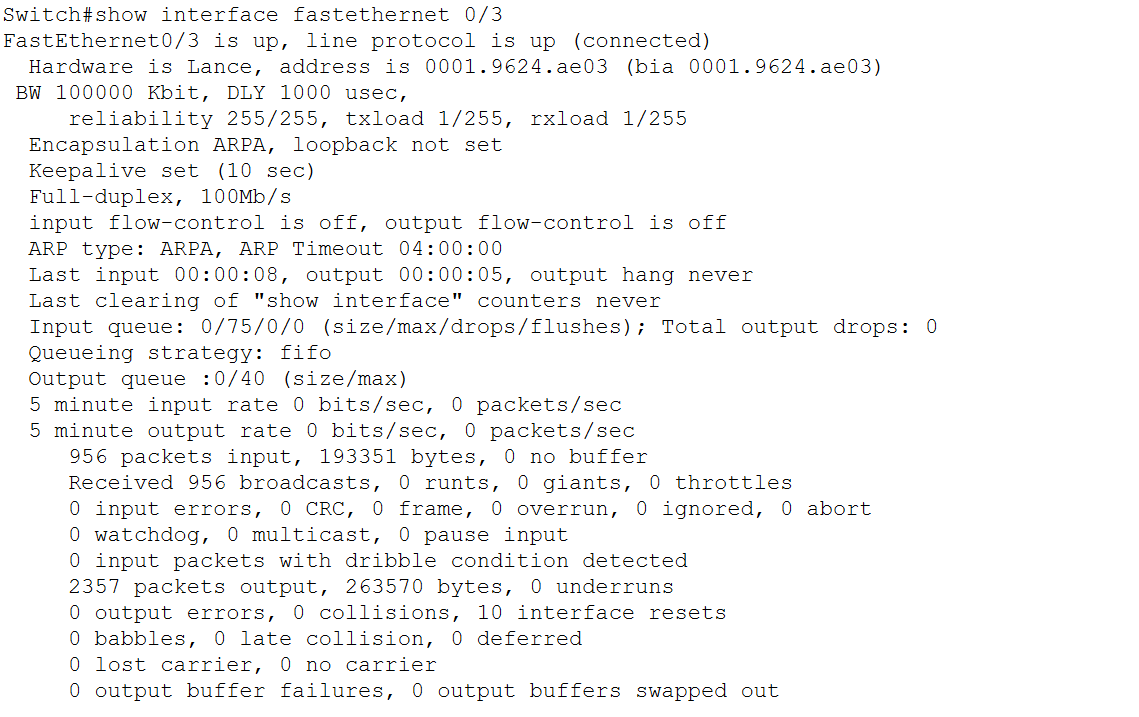

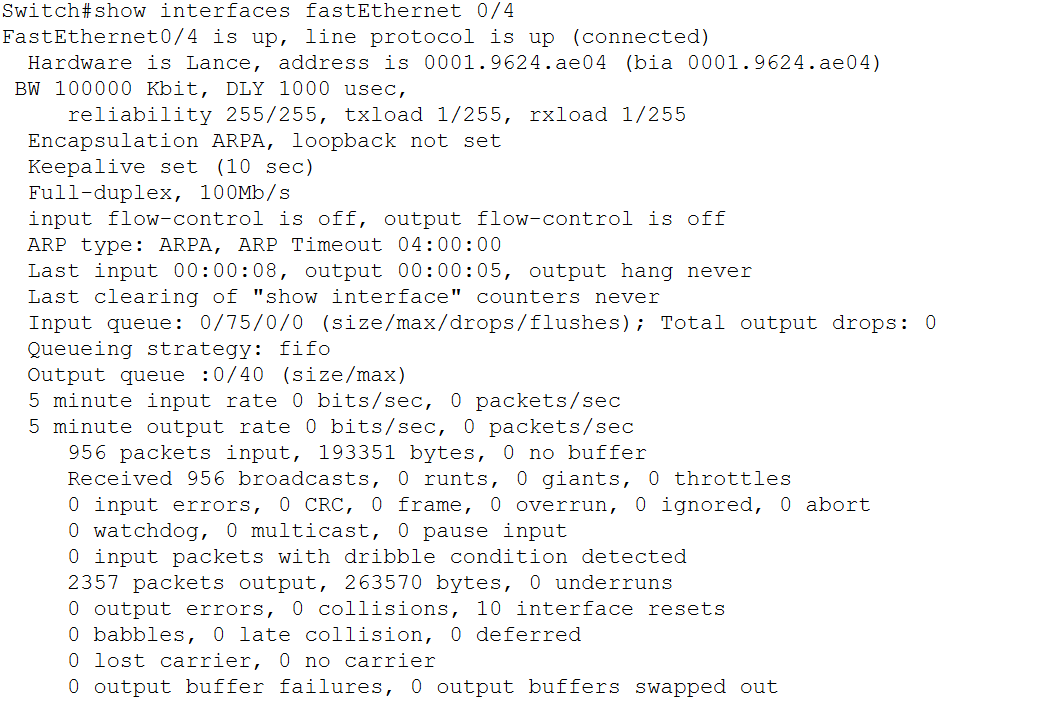

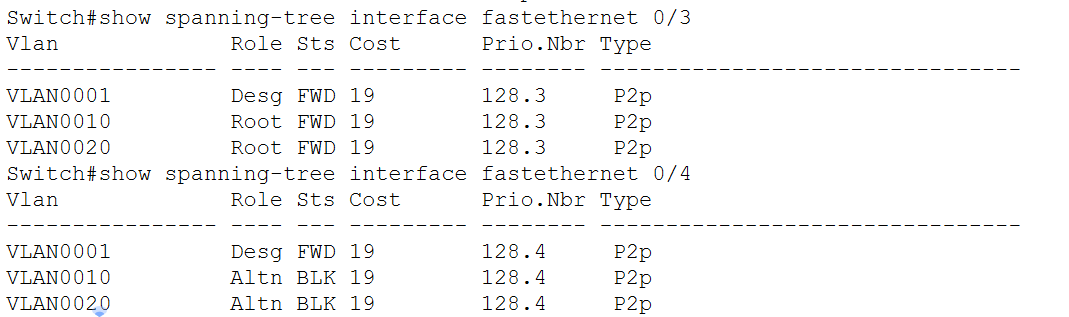

步骤9：验证测试，验证交换机ljn1的端口3和端口4的状态。

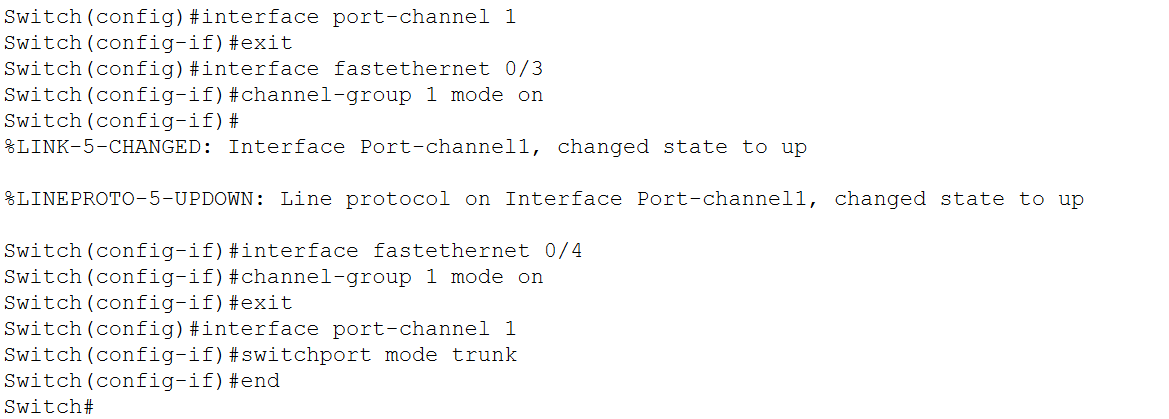

5.2端口聚合提供冗余备份链路

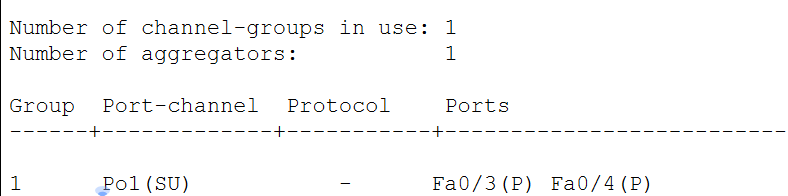

验证

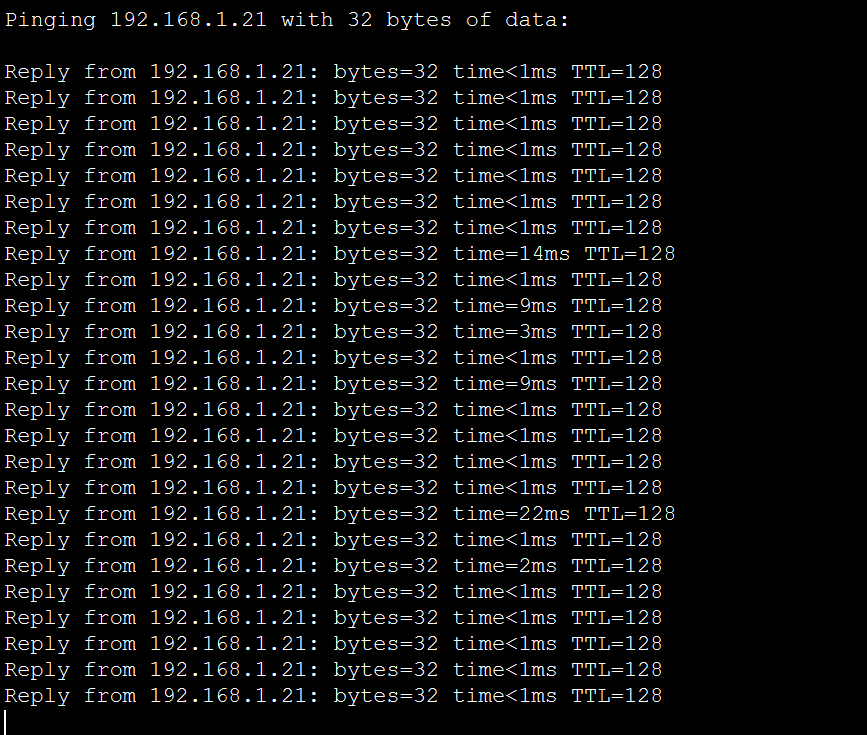

ping持续中，中途断掉0/3，不受影响，和生成树有点区别）
### 如何验证冗余链路中的生成树配置
在 Cisco Packet Tracer 中验证冗余链路中的生成树配置非常重要，以下是详细的验证方法和步骤：
---
## 一、基础验证命令（主要学的方式）
### 1. 查看全局 STP 状态
** **Switch# show spanning-tree** **
****验证内容：
- 根桥的 MAC 地址和优先级
- 本桥的优先级和 MAC 地址
- 各端口在不同 VLAN 中的角色和状态
### 2. 查看指定端口的 STP 信息

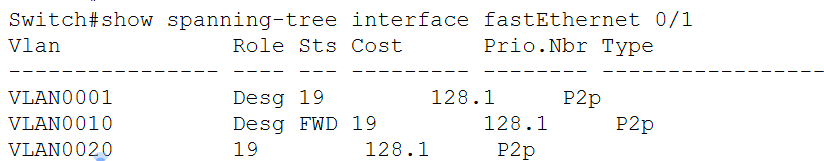

** **Switch# show spanning-tree interface fastEthernet 0/1** **Switch# show spanning-tree interface fastEthernet 0/2** **
## 二、冗余链路验证步骤
### 步骤1：确认物理连接
** **Switch# show ip interface brief** **
检查所有相关端口状态是否为 up/up
### 步骤2：验证 VLAN 配置
** **Switch# show vlan brief** **Switch# show interfaces trunk** **
确认 Trunk 端口正确配置，允许必要的 VLAN 通过
### 步骤3：分析 STP 拓扑
** **Switch# show spanning-tree summary** **Switch# show spanning-tree detail** **
****重点检查：
- 根桥位置是否符合设计预期
- 阻塞端口是否正确识别冗余链路
- 各 VLAN 的 STP 实例是否独立
## 三、冗余切换测试验证（主要学的方式）
### 测试1：手动断开主链路
** **! 在主要链路的端口执行关闭** **Switch(config)# interface fastEthernet 0/3** **Switch(config-if)# shutdown** **
### 测试2：观察收敛过程
** **! 实时监控 STP 状态变化** **Switch# debug spanning-tree events** **Switch# show spanning-tree interface fastEthernet 0/4** **
****验证内容：
- 备份链路是否在 30-50 秒内从 Blocking 变为 Forwarding
- 是否有临时环路产生
### 测试3：恢复主链路
** **Switch(config-if)# no shutdown** **
****验证内容：
- 原主链路是否重新成为转发状态
- 备份链路是否正确返回阻塞状态
## 四、关键指标验证
### 1. 收敛时间验证
** **! 查看端口状态变化时间戳** **Switch# show logging** **
检查端口状态变化的日志时间间隔
### 2. 根桥稳定性验证
** **Switch# show spanning-tree root** **
确认根桥在切换过程中保持稳定
### 3. VLAN 负载均衡验证
** **! 对于多 VLAN 环境，检查不同 VLAN 的路径** **Switch# show spanning-tree vlan 10** **Switch# show spanning-tree vlan 20** **
验证不同 VLAN 是否使用不同的阻塞端口实现负载均衡
## 五、高级验证命令
### 验证 STP 统计信息
** **Switch# show spanning-tree statistics** **Switch# show spanning-tree counters** **
检查拓扑变化计数器和错误统计
### 验证 BPDU 交互
** **Switch# show spanning-tree interface fastEthernet 0/3 detail** **
查看接收和发送的 BPDU 数量和信息
)
