ECharts GL | 3D 地图区域高度设置

3D 地图除了使用柱状图表现数值高低（参考ECharts GL | 3D 柱状图），还可以直接通过区域高度表达数据大小，常用于绘制建筑高度。

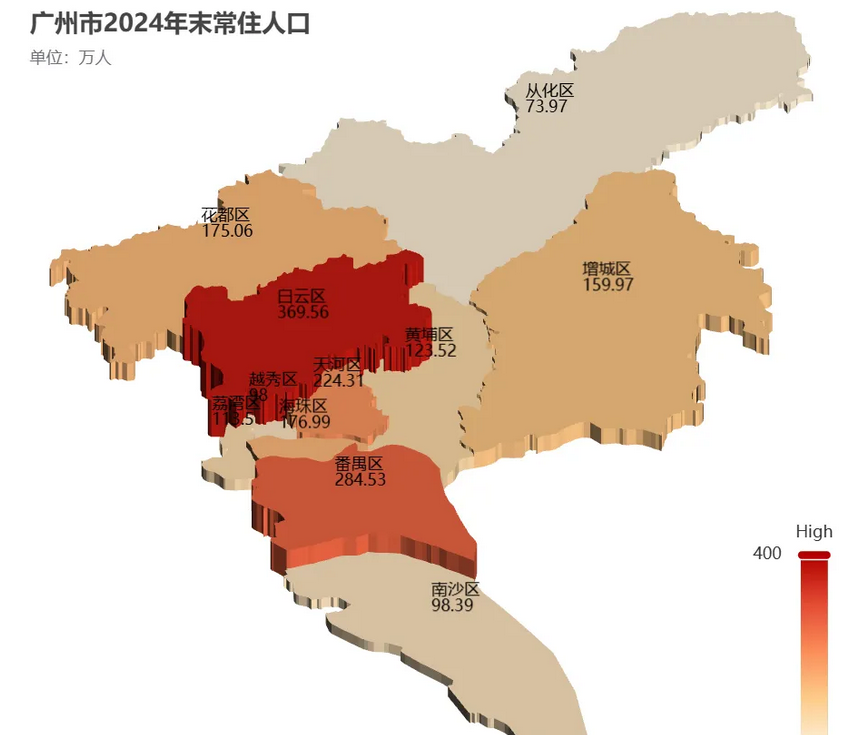

例如使用区域高度展示人口数据，加上颜色区分视觉效果更好：

人口数据结构如下，重点是用 height 属性定义每个区域的高度：

var populationData = [{name: '荔湾区', value: 113.5, height: 1.07},{name: '越秀区', value: 98, height: 0.92},{name: '海珠区', value: 176.99, height: 1.66},{name: '天河区', value: 224.31, height: 2.11},{name: '白云区', value: 369.56, height: 3.48},{name: '黄埔区', value: 123.52, height: 1.16},{name: '番禺区', value: 284.53, height: 2.68},{name: '花都区', value: 175.06, height: 1.65},{name: '南沙区', value: 98.39, height: 0.93},{name: '从化区', value: 73.97, height: 0.7},{name: '增城区', value: 159.97, height: 1.5}
];



配置项设置如下，在 map3D 图表中使用人口数据：

{title: {text: '广州市2024年末常住人口',subtext: '单位：万人',},visualMap: {left: 'right',min: 70,max: 400,inRange: {color: ["#fef0d9", "#fdcc8a", "#fc8d59", "#e34a33", "#b30000"]},text: ['High', 'Low'],calculable: true,},series: [{type: 'map3D',map: 'guangzhou',boxWidth: 60,viewControl: {projection: 'orthographic',alpha: 35,},label: {show: true,color: '#000',formatter: '{b}\n{c}',},data: populationData }]
}
