流水灯实战！红5秒/黄2秒/绿1秒精准控时（74HC161+74HC138完整方案+接线图）
“怎么让每种灯按指定时间亮”。后来才发现核心很简便——用1秒1个的脉冲当“时间单位”，红5秒就记5个脉冲，黄2秒记2个，绿1秒记1个，再用计数器+译码器选灯亮。今天就从器件作用到接线实操，跟着做就能实现“红→黄→绿”循环流水。就是刚做流水灯实验时，我踩了不少坑：要么红灯亮3秒就跳，要么黄绿灯顺序乱掉，最头疼的
一、先搞懂：要做啥？核心思路是啥？

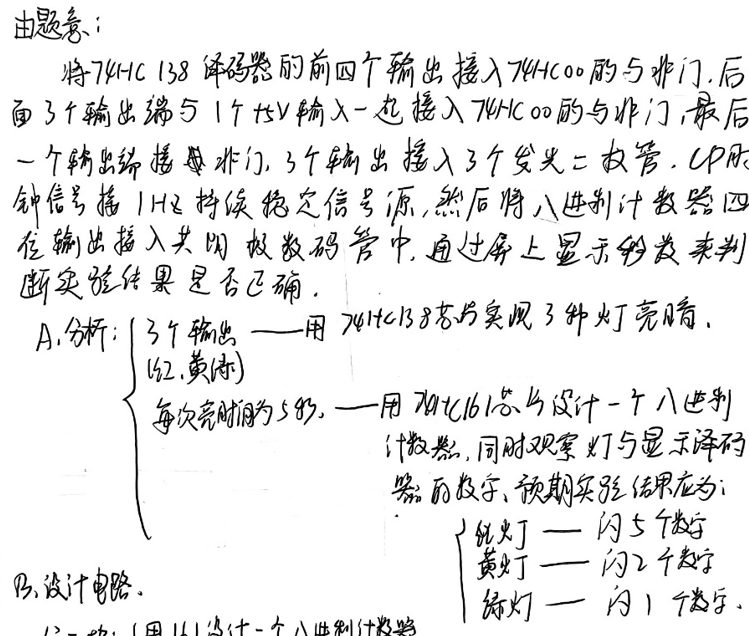

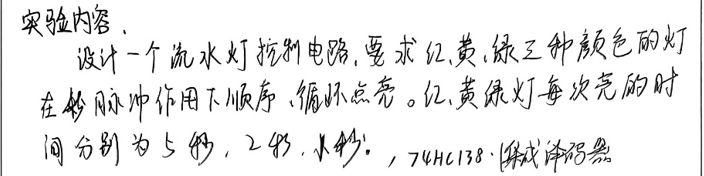

1. 核心需求
- 灯序：红 → 黄 → 绿，循环往复；
- 时长：红灯亮5秒，黄灯亮2秒，绿灯亮1秒；
- 控制：用1Hz秒脉冲（1秒1个信号）触发，时间到自动切换灯。
2. 核心思路（大白话版）
把“时间”转成“脉冲数”——1秒1个脉冲，红5秒=5个脉冲，黄2秒=2个脉冲，绿1秒=1个脉冲，总共8个脉冲一个循环。
用3个器件配合：
- 「计数器74HC161」：记脉冲数（0-7，共8个状态，对应8秒循环）；
- 「译码器74HC138」：把计数器的“数字状态”（比如000）翻译成“灯的控制信号”（比如红灯亮）；
- 「与非门74HC00」：把译码器的多个输出合并，精准控制单种灯的亮灯时长。

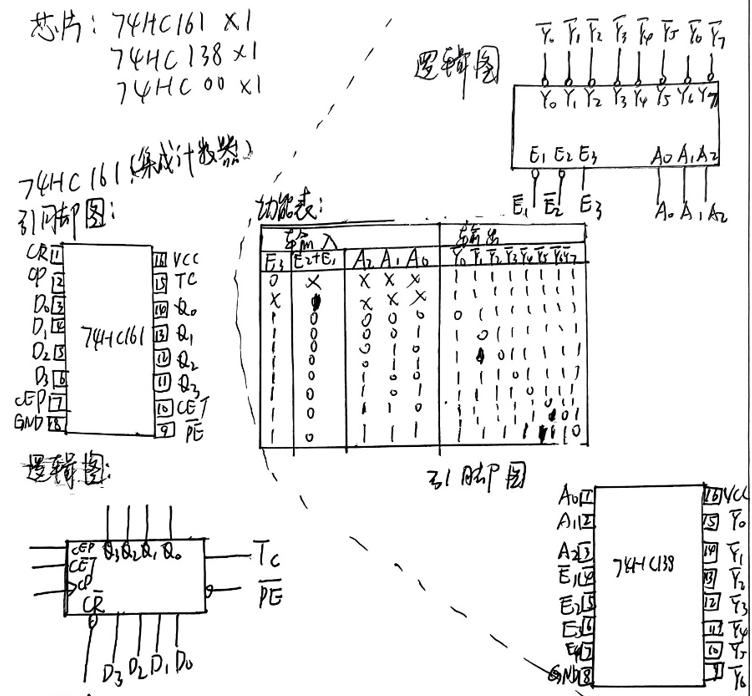

二、器件选型：每个芯片干啥用？（新手必懂）
不用记复杂参数，记住“分工”就行：
| 器件型号 | 通俗作用 | 核心任务 |
|---|---|---|
| 74HC161 | 4位同步计数器（可当“时间计数器”） | 接收1Hz脉冲，记0-7（8个状态），1个状态=1秒 |
| 74HC138 | 3-8线译码器（可当“灯开关”） | 把计数器的3位输出（000-111）翻译成8个控制信号（Y0-Y7），选哪个灯亮 |

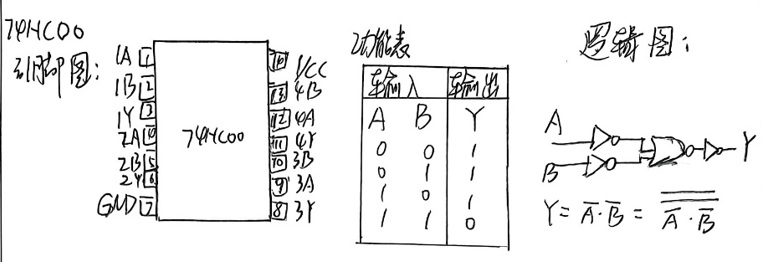

| 74HC00 | 2输入与非门（“信号合并器”） | 把译码器的多个控制信号合并，比如用Y0-Y4控制红灯（5个信号=5秒） |
| 共阴极LED | 流水灯（红/黄/绿各1个） | 接收控制信号亮灭，串1kΩ电阻防烧 |
| 函数发生器 | 秒脉冲源 | 输出1Hz方波（1秒1个上升沿，触发计数） |
三、核心设计：从“计数”到“灯亮”的完整流程
分3步走，每步都有实操细节，新手跟着接就行：

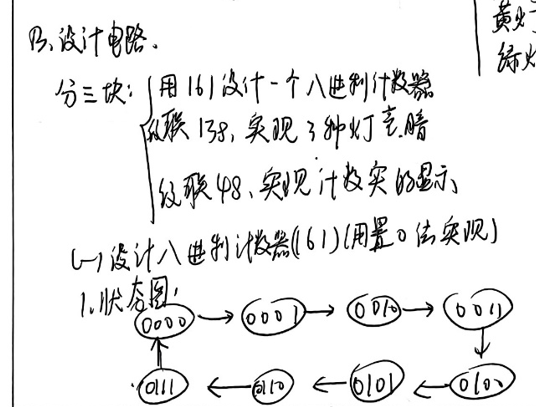

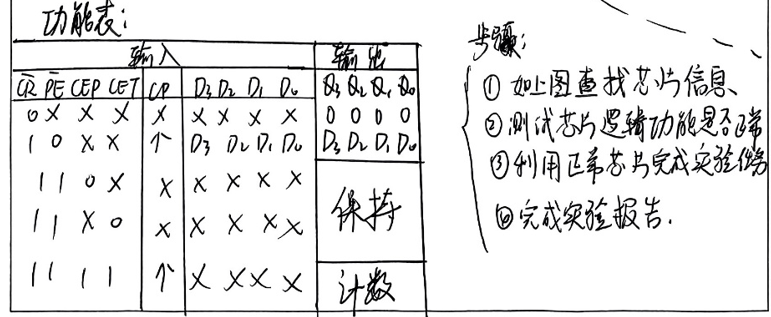

1. 第一步：用74HC161做8进制计数器（记0-7，控总时间）

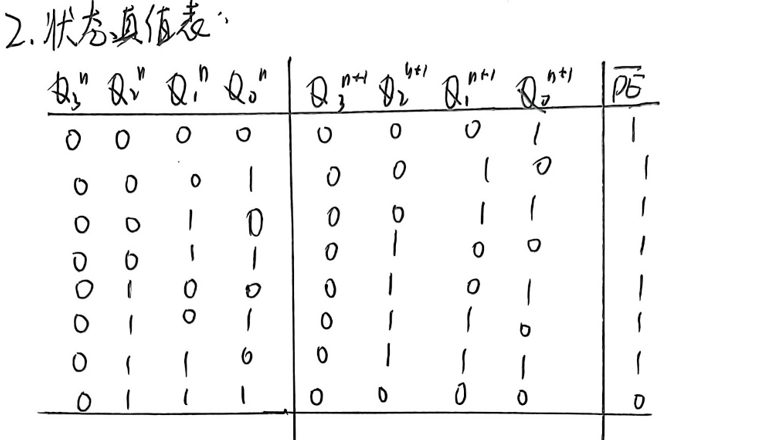

74HC161默认是16进制（0-15），我们要改成8进制（0-7），用“异步清零法”：计数到7（二进制111）后，下一个脉冲清零回0，刚好8个状态（0-7）。
接线步骤（计数器U1）
- 电源与使能：VCC（引脚16）接5V，GND（引脚8）接GND；
CEP（引脚7）、CET（引脚10）接VCC（高电平=允许计数）； - 清零逻辑：用74HC00的1个与非门，输入接U1的
Q2（引脚14）、Q1（引脚13）、Q0（引脚12）（因为111时3个引脚都是1），与非门输出接U1的CR（引脚1，低电平=清零）； - 时钟输入：
CLK（引脚2）接函数发生器的1Hz方波（1秒1个脉冲）； - 输出到译码器：U1的
Q2（最高位）、Q1、Q0（最低位）接74HC138的A2（引脚3）、A1（引脚2）、A0（引脚1）（给译码器送“当前时间状态”）。
功能验证
- 接示波器看
Q2-Q0：从000→001→…→111，到111后立即清零回000，1秒变1次，说明8进制计数正常。
2. 第二步：用74HC138做状态译码（选哪个灯亮）
74HC138的A2-A0接收计数器的3位状态（000-111），输出Y0-Y7（低电平有效），我们按“红5秒、黄2秒、绿1秒”分配输出：
| 计数器状态（Q2Q1Q0） | 对应脉冲数（秒数） | 灯状态 | 74HC138输出（低电平有效） |
|---|---|---|---|
| 000~010（共5个） | 0~4秒 | 红灯亮 | Y0、Y1、Y2、Y3、Y4 |
| 011~100（共2个） | 5~6秒 | 黄灯亮 | Y5、Y6 |
| 101（共1个） | 7秒 | 绿灯亮 | Y7 |
| 110~111（暂用） | 8秒（循环回0） | 准备红灯亮 | 清零计数器，无灯亮过渡 |
接线步骤（译码器U2）
- 电源与使能：VCC（引脚16）接5V，GND（引脚8）接GND；
G1（引脚6）接VCC，G2A（引脚4）、G2B（引脚5）接GND（必须这样接，译码器才工作）； - 输入：
A2接U1的Q2，A1接U1的Q1，A0接U1的Q0； - 输出到与非门：
Y0-Y4接74HC00的第一个与非门（控制红灯），Y5-Y6接第二个与非门（控制黄灯），Y7接第三个与非门（控制绿灯）。
3. 第三步：用74HC00+LED建立灯亮控制（信号驱动）
低电平有效，而LED需要高电平点亮，所以用与非门把“低电平信号”转成“高电平驱动信号”（与非门：全1出0，有0出1）。就是74HC138输出
接线步骤（驱动电路）
- 红灯驱动：74HC00第一个与非门（5输入不够？用多个2输入与非门级联，比如先把Y0-Y2接一个与非门，Y3-Y4接另一个，再把两个输出接第三个），最终输出接红灯LED的阳极，LED阴极串1kΩ电阻接GND；
- 黄灯驱动：第二个与非门输入接Y5、Y6，输出接黄灯LED阳极；
- 绿灯驱动：第三个与非门输入接Y7，输出接绿灯LED阳极；
逻辑验证
- 当计数器是
000（Y0=0）：红灯与非门有0输入，输出1→红灯亮； - 计数器是
011（Y5=0）：黄灯与非门有0输入，输出1→黄灯亮； - 计数器是
101（Y7=0）：绿灯与非门有0输入，输出1→绿灯亮； - 完全符合“红5秒、黄2秒、绿1秒”的需求。
四、新手必避3个坑
- 74HC138使能端接错：忘了把
G2A/G2B接GND，导致译码器不工作，所有灯都不亮；正确接法是G1=VCC，G2A=G2B=GND； - LED没串电阻：直接接电源，LED瞬间烧了；一定要串1kΩ左右的限流电阻，阳极接驱动信号，阴极接GND；
- 计数器清零逻辑错：把
Q2-Q0接成Q3-Q1，导致计数到15才清零，循环变成16秒，灯亮时间全错；8进制只要Q2-Q0（3位）就行。
五、调试步骤：从局部到整体，排查问题更快
- 先测计数器：断开译码器，接LED看
Q2-Q0是否1秒变1次，000-111循环； - 再测译码器：给
A2-A0手动接000-111，看Y0-Y7是否对应输出低电平； - 最后接灯否正确，不对就查与非门接线。就是：连好驱动电路，给1Hz脉冲，观察灯序和时长
？)
