Jetson Orin Nano super -3 NVIDIA Jetson 平台的技术架构和NVIDIA JetPack

NVIDIA Jetson 平台的技术架构和NVIDIA JetPack

一、核心定义

NVIDIA Jetson 平台的技术架构：NVIDIA Jetson 平台的技术架构完整展示了从云端工具到边缘硬件的全栈技术生态

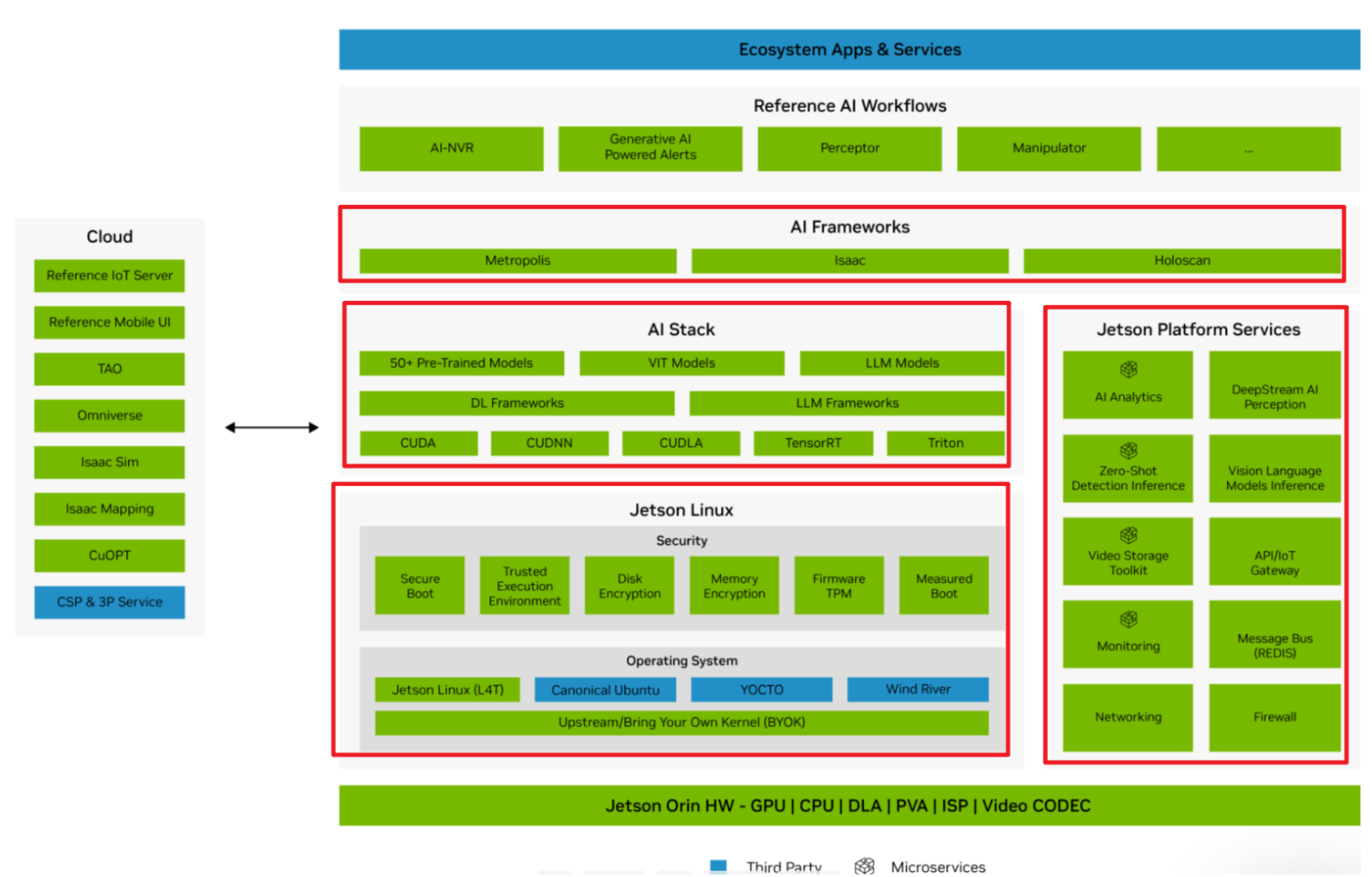

​ NVIDIA Jetson 平台的技术架构图

NVIDIA JetPack ： NVIDIA 为 Jetson 系列嵌入式开发板（面向边缘计算、AI 嵌入式场景）打造的 一站式软件开发套件（SDK），整合了嵌入式系统运行、AI 计算、图形处理、多媒体处理所需的全部工具、库和驱动，旨在简化 Jetson 平台的开发流程，降低 AI 嵌入式项目的开发门槛。

JetPack 是架构图中 “边缘端核心技术栈” 的 “打包实现与交付载体”，

二、NVIDIA Jetson 平台的技术架构组件

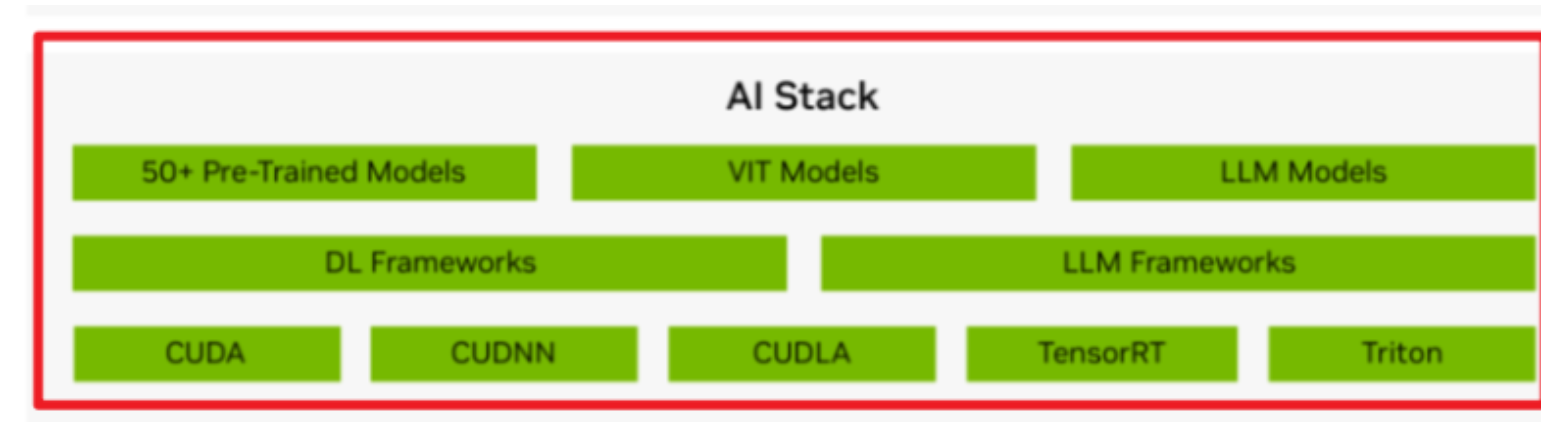

2.1. AI Stack (AI 技术栈）

从模型到推理加速的完整技术层，是 Jetson 实现高效 AI 计算的核心：

• 模型层：50+ Pre-Trained Models（预训练模型库）、VIT Models（视觉 Transformer）、LLM Models（大语言模型），覆盖计算机视觉、自然语言处理等领域。
• 框架层：DL Frameworks（深度学习框架，如 PyTorch/TensorFlow）、LLM Frameworks（大语言模型框架，如 Llama/GLM）。
• 加速层：CUDA（并行计算架构）、cuDNN（深度学习加速库）、CUDLA（CUDA 深度学习加速器）、TensorRT（推理加速引擎）、Triton（模型推理服务器），实现从训练到边缘推理的全链路性能优化。

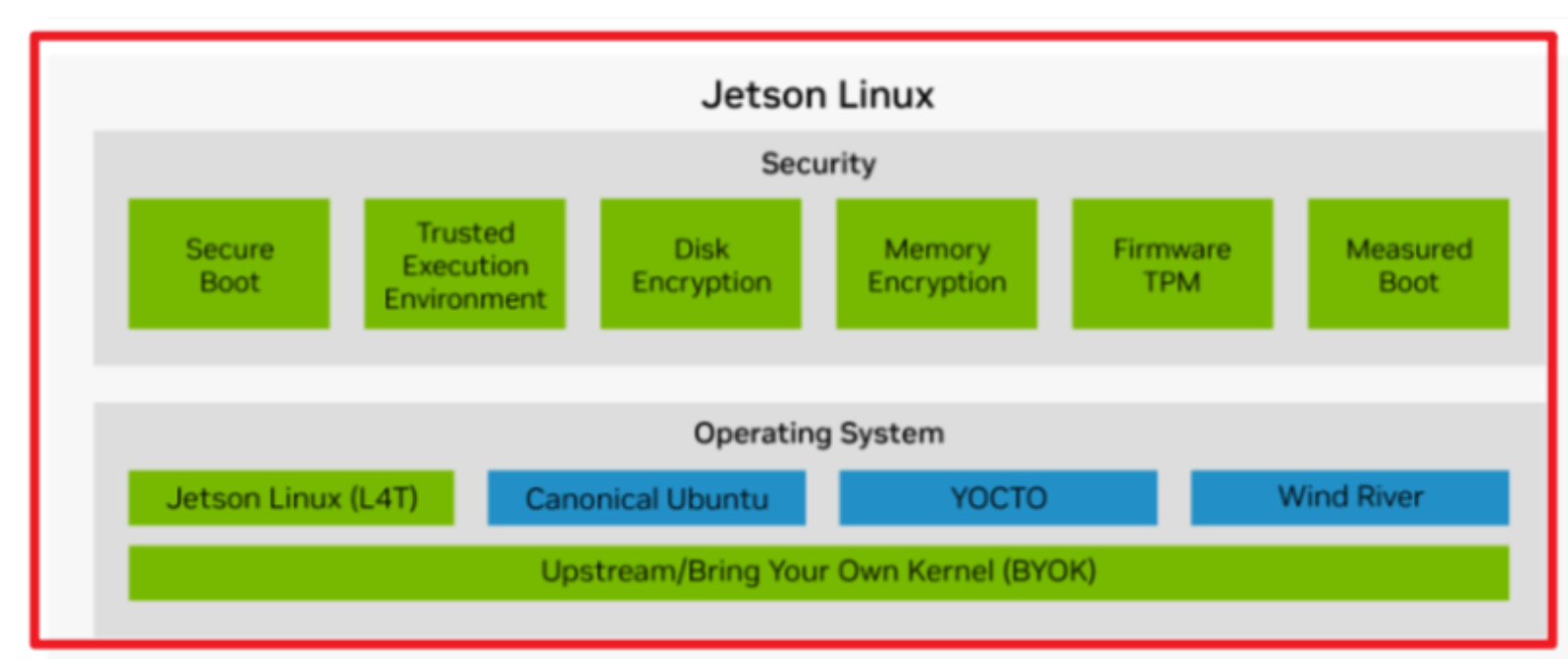

2.2 . Jetson Linux（系统层）

Jetson Linux 是 NVIDIA 为 Jetson 系列开发板打造的嵌入式 Linux 发行版，基于 Linux for Tegra（L4T） 构建，是 JetPack 生态的 “系统底座”，负责硬件驱动、系统调度与安全合规，支撑上层 AI 框架与应用的稳定运行。(Linux for Tegra（L4T） 是 NVIDIA 为基于 Tegra 架构的 Jetson 设备定制的 嵌入式 Linux 发行版，是 JetPack 开发套件的 “系统基石”，提供了硬件驱动、内核、工具链等底层支持，让开发者能在 Jetson 上实现 AI 推理、多媒

体处理等功能。)

Jetson 设备的操作系统与安全底座，兼顾灵活性与安全性：

• 安全模块：Secure Boot（安全启动）、Trusted Execution Environment（可信执行环境）、磁盘 / 内存加密、固件 TPM、Measured Boot（度量启动），保障边缘设备在工业、医疗等场景的安全合规。
• 操作系统：支持 Jetson Linux (L4T)、Canonical Ubuntu、YOCTO、Wind River，还可自定义内核（BYOK），适配从开发者调试到工业量产的不同需求

Jetson Linux 提供多版本操作系统支持，覆盖从开发到量产的全周期需求：

• Jetson Linux (L4T)：NVIDIA 官方定制版，集成最新硬件驱动与优化，是 JetPack 部署的默认系统，适合开发者快速上手。
• Canonical Ubuntu：与 Ubuntu 官方深度合作的版本，兼容 Debian 软件生态，开发者可直接使用 apt 安装工具链（如 OpenCV、ROS），适合原型开发与学术研究。
• YOCTO：面向工业量产的轻量级系统，支持按需裁剪（如移除图形界面、冗余工具），大幅降低系统体积与功耗，适合工业设备、嵌入式终端的批量部署。
• Wind River：车规级 Linux 系统，满足汽车电子的功能安全（ISO 26262）与实时性要求，适用于自动驾驶域控制器等车载场景。
• Upstream/BYOK（自定义内核）：支持导入上游 Linux 内核或自定义内核，满足特殊硬件扩展、协议定制等需求（如新增工业总线驱动）

典型应用场景

• 工业边缘计算：在工厂产线部署基于 YOCTO 裁剪的 Jetson Linux，运行缺陷检测模型，同时通过 Secure Boot 与磁盘加密防止工业数据泄露。
• 医疗设备：在超声诊断仪中运行 Jetson Linux + Holoscan 框架，借助 TPM 与 Measured Boot 满足医疗合规，同时通过硬件加速实现实时影像分析。
• 自动驾驶：在车载边缘计算单元中运行 Wind River 版 Jetson Linux，满足 ISO 26262 车规要求，支撑多传感器融合与实时路径规划。
• 开发者原型：在实验室中使用 Ubuntu 版 Jetson Linux，快速搭建 AI 模型原型（如机器人视觉、自然语言处理），借助 apt 生态快速集成开源工具。

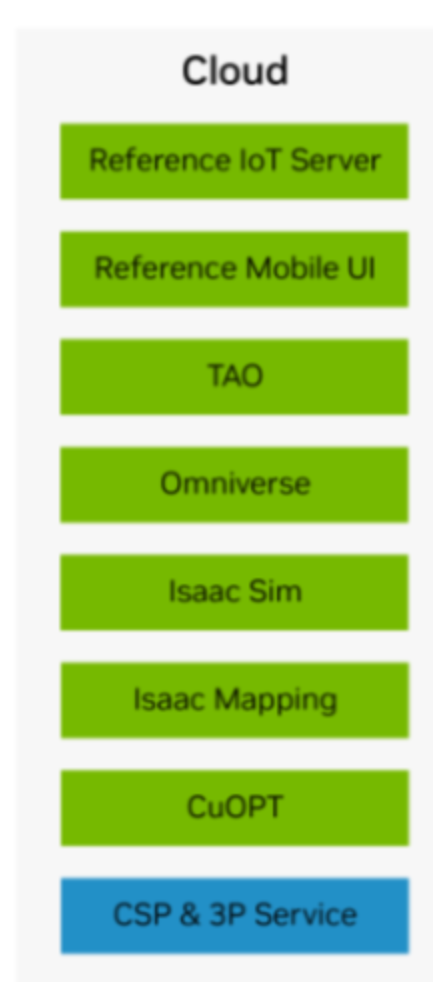

2.3、Cloud（云端）模块

包含 NVIDIA 为云侧开发提供的工具与服务，用于模型训练、仿真、UI 开发，与边缘端 Jetson 形成「云边协同」：

• Reference IoT Server/Mobile UI：物联网服务器与移动 UI 参考方案，支持边缘设备的云端管理与交互界面开发。
• TAO（Train Adapt Optimize）：低代码 AI 模型训练工具，可简化计算机视觉、对话式 AI 模型的训练流程。
• Omniverse：元宇宙仿真平台，用于工业数字孪生、机器人虚拟调试等场景的云端仿真。
• Isaac Sim：机器人仿真工具，在云端模拟真实物理环境，为 Jetson 机器人开发提供虚拟训练数据。
• Isaac Mapping：机器人建图工具，支持自主移动机器人的环境地图构建与更新。
• CuOPT：组合优化工具，用于解决路径规划、资源调度等复杂组合问题。
• CSP & 3P Service：云服务提供商（CSP）与第三方服务集成，支持 Jetson 设备接入各类云端平台。

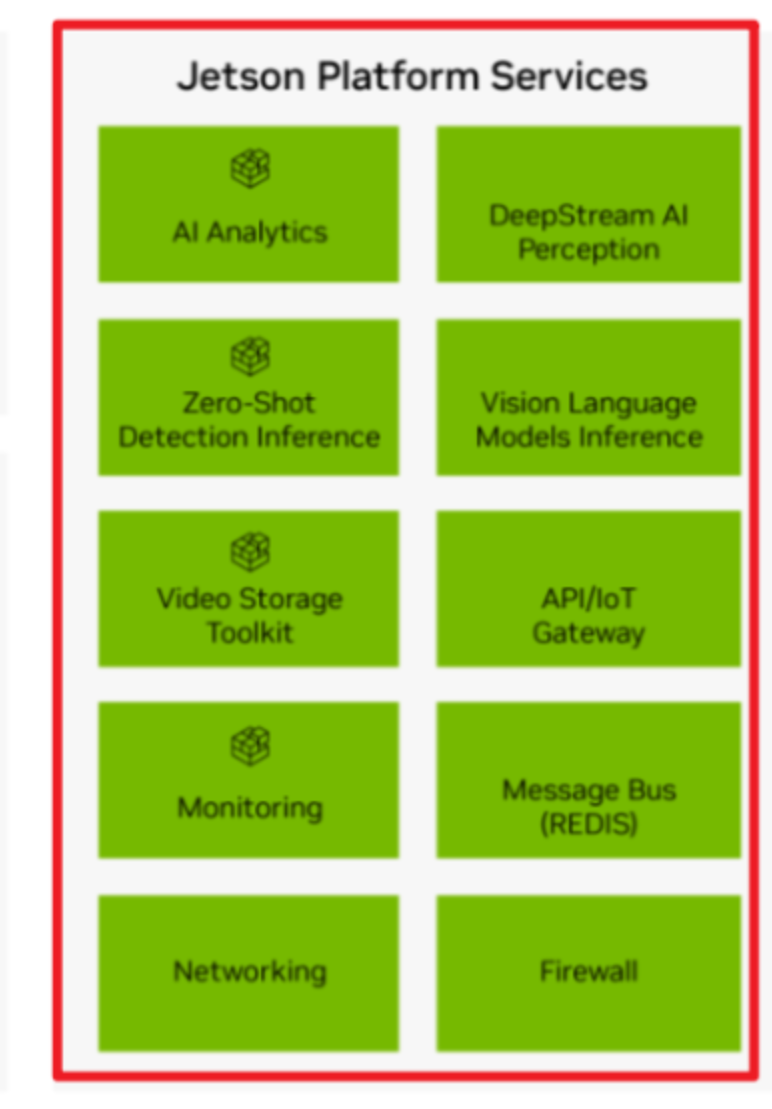

2.4 Jetson Platform Services（平台服务）

Jetson 设备的基础运行服务，覆盖 AI 推理、数据管理、通信等场景：

• AI 推理类：AI Analytics（AI 分析）、DeepStream AI Perception（视频流 AI 感知）、Zero-Shot Detection Inference（零样本检测推理）、Vision Language Models Inference（视觉语言模型推理）。

• 数据与通信类：Video Storage Toolkit（视频存储工具包）、API/IoT Gateway（API / 物联网网关）、Message Bus (REDIS)（消息总线）、Networking（网络）、Firewall（防火墙）。

• 运维类：Monitoring（监控），支持设备状态的实时观测与管理。

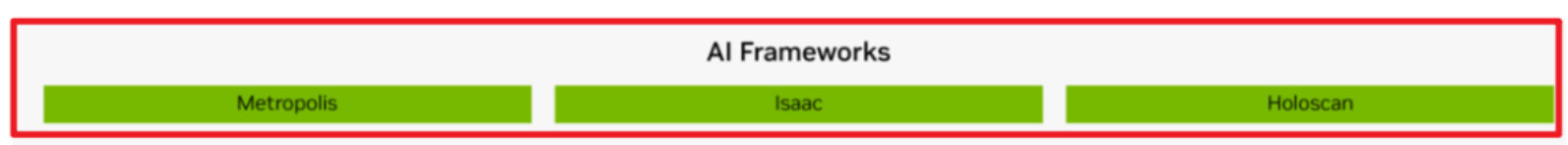

2.5 AI Frameworks（行业专属 AI 框架）

NVIDIA 针对垂直领域的专用开发框架，降低行业场景的 AI 开发门槛：

• Metropolis：聚焦智能城市、安防领域，提供视频分析、异常检测的端到端工具链。

• Isaac：机器人开发框架，覆盖感知、规划、控制全流程，支持 AGV、协作机器人等场景。

• Holoscan：医疗与边缘 AI 框架，适配医疗设备的实时影像分析（如超声、内窥镜）。

2.6 Reference AI Workflows（参考 AI 工作流）：

• AI-NVR：智能网络视频录像机，用于边缘端视频分析与存储。
• Generative AI Powered Alerts：生成式 AI 驱动的警报系统，可基于多模态数据（视频、语音）生成智能预警。
• Perceptor/Manipulator：感知与操纵器，典型于机器人场景（如视觉感知 + 机械臂控制）。

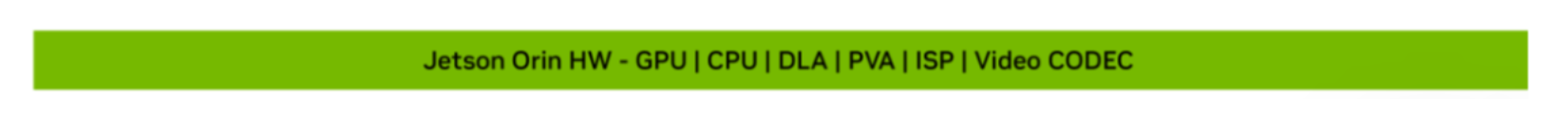

2.7 底层「Jetson Orin HW（硬件）」

Jetson Orin 系列的硬件加速单元，为上层软件提供算力支撑：

• GPU（图形处理器）：用于 AI 推理、图形渲染。
• CPU（Arm 架构处理器）：通用计算与任务调度。
• DLA（深度学习加速器）/PVA（可编程视觉加速器）：专用 AI 与视觉加速单元，降低 CPU/GPU 负载。
• ISP（图像信号处理器）/Video CODEC（视频编解码器）：处理摄像头输入与视频编解码，支持 4K 多摄像头并行处理。

三、技术架构和NVIDIA JetPack 关系

JetPack 是 NVIDIA 为 Jetson 平台打造的 一站式开发套件（SDK），而这张图是 Jetson 从“云端到边缘”的全栈技术生态架构图——JetPack 是架构图中“边缘端核心技术栈”的“打包实现与交付载体”，二者是“具体套件”与“整体生态框架”的对应关系，具体体现在以下维度：

3.1 JetPack 直接整合了架构图的核心技术层

架构图中“边缘端”的关键技术模块，均被 JetPack 打包整合，无需开发者手动单独部署：

1. 系统层：JetPack 内置 Linux for Tegra（L4T），对应架构图的“Jetson Linux”模块，提供硬件驱动、内核与安全机制（如 Secure Boot、TEE）；

2. AI 技术栈：JetPack 包含架构图“AI Stack”的全部核心组件——CUDA、cuDNN、TensorRT、Triton 推理服务器，以及 PyTorch/TensorFlow 等深度学习框架；

3. 平台服务：JetPack 集成架构图中“Jetson Platform Services”的基础能力（如视频编解码、AI 分析工具链），为上层应用提供底层支撑；

4. 行业框架适配：JetPack 预编译并优化了架构图中的“AI Frameworks”（Isaac、Metropolis、Holoscan），确保这些行业专属框架能直接调用 Jetson 硬件加速能力。

3.2 JetPack 是架构图技术落地的“桥梁”

架构图展示了 Jetson 生态的“技术构成”，而 JetPack 解决了“如何快速部署这些技术”的问题：

• 架构图是“静态的技术框架”，明确了从系统到应用的层级关系；

• JetPack 是“动态的部署工具+组件集合”，通过 SDK Manager 可一键将架构图中的核心技术（系统、AI 框架、驱动）部署到 Jetson 硬件，避免开发者逐一适配版本、解决兼容性问题。

3.3 JetPack 未包含架构图的“云端模块”

架构图左侧的“Cloud（云端）”模块（如 TAO、Omniverse、Isaac Sim），不属于 JetPack 的核心内容：

• 这些云端工具是“辅助开发资源”（如 TAO 用于模型训练、Isaac Sim 用于虚拟仿真）；

• JetPack 聚焦“边缘端部署”，与云端工具形成“云训练→边部署”的协同：开发者在云端用 TAO 训练模型后，通过 JetPack 部署到 Jetson 设备运行（对应架构图的“云边协同”逻辑）。

3.4 NVIDIA JetPack 支持的硬件平台（Jetson 系列开发板）

• 入门级：Jetson Nano（适合学生学习、小型项目）

• 进阶级：Jetson TX2、Jetson Xavier NX（平衡性能与功耗，适用于机器人、边缘 AI 设备）

• 高端级：Jetson AGX Xavier、Jetson AGX Orin（高性能，支持复杂 AI 模型和多任务处理，适用于工业级应用）

3.5 JetPack 最常见误区
