第5章 内核模块符号导出实验

本章节我们学习内核模块符号导出，什么是内核模块符号导出呢？内核模块之间是相互独

立的，互相不能直接访问。将内核模块的符号（函数或变量）导出后，导出的符号（函数或变

量）可以被其他模块使用。

5.1 内核模块符号导出简介

驱动程序编译生成的 ko 文件是相互独立的，即模块之间变量或者函数在正常情况下无法

进行互相访问。而一些复杂的驱动模块需要分层进行设计，这时候就需要用到内核模块符号导

出。

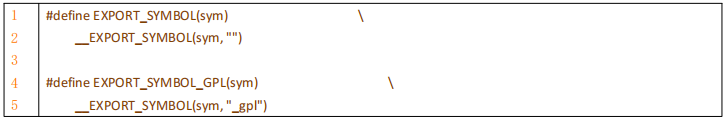

内核模块符号导出指的是在内核模块中导出相应的函数和变量，符号导出所使用的宏为 E

XPORT_SYMBOL(sym)和 EXPORT_SYMBOL_GPL(sym)。定义在 内核源码/include/linux/export.h 文

件中（在 module.h 文件中已经对 export.h 进行引用，所以不需要单独引用 export.h 文件）,详

细定义如代码清单 5.1 所示：



EXPORT_SYMBOL(sym)和 EXPORT_SYMBOL_GPL(sym)两个宏使用方法相同，sym 参数表示要

导出的函数或变量名称。

宏 EXPORT_SYMBOL_GPL(sym)导出的内核模块符号只能被 GPL 许可的模块使用，因此绝

大多数情况都是使用 EXPORT_SYMBOL(sym)宏进行内核模块符号导出。

5.2 实验程序的编写

本实验代码存在网盘 iTOP-RK3568 开发板【底板 V1.7 版本】\03_【iTOP-RK3568 开发板】

指南教程\02_Linux 驱动配套资料\04_Linux 驱动例程\03 路径下。

本章实验将编写 Linux 下的内核模块符号导出实例代码，总共有两个驱动程序，第一个驱

动文件名为 mathmodule.c，用来定义参数 num 和函数 add(a,b)，第二个驱动文件名为 hello.c,

会引用 mathmodule.c 驱动程序中的参数 num 和数学函数 add(a,b)，并将相应的参数值和函数

返回值打印到串口终端上。

代码清单 5.2 是 mathmodule.c 代码。

代码清单 5.2



代码清单 5.2 定义了一个 int 类型的 num 变量和 add()数学函数，并使用 EXPORT_SYMBOL

宏进行导出。

代码清单 5.3 是 hello.c 代码。

代码清单 5.3



代码清单 5.3 中程序使用了在代码清单 5.2 中定义的 int 类型的变量 num 和 add()函数，并

在驱动入口函数中打印相应了 num 的参数值并对 add()函数进行了调用。

5.3 运行测试

5.3.1 编译驱动程序

在 mathmodule.c 和 hello.c 的同一目录下创建 Makefile 文件，如图 5.1 所示。

Makefile 文件内容如代码清单 5.4 所示：

代码清单 5.4



这里要注意的是在 hello.c 代码中使用了 mathmodule.c 所导出的符号，所以 mathmodule.c

要在 hello.c 之前进行编译，即 Makefile 中第 3 行和第 4 行代码顺序不能交换。

使用命令 make 编译驱动程序，编译成功后如图 5.2 所示：





编译完后会生成 hello.ko 和 mathmodule.ko 目标文件，如图 5.3 所示：



5.3.2 运行测试

由于 hello.ko 依赖于 mathmodule.ko，所以 mathmodule.ko 需要先加载，分别使用以下命

令进行模块的加载（加载顺序不能变）：

insmod mathmodule.ko

insmod hello.ko

打印信息如图 5.4 所示。





通过图 5.4 可以看出当 hello.ko 驱动加载的时候，在 mathmodule.ko 模块中定义的 num 参

数值和在 hello.ko 中调用 add()函数的后的返回值都被打印了出来。说明 mathmodule.ko 中已经

成功实现内核模块符号导出。

可以输入以下命令进行驱动的卸载：

rmmod hello.ko

rmmod mathmodule.ko

打印信息如图 5.5 所示。
