CH585_蓝牙HID添加数据双向透传功能

一、打开Hid_keyboard例程

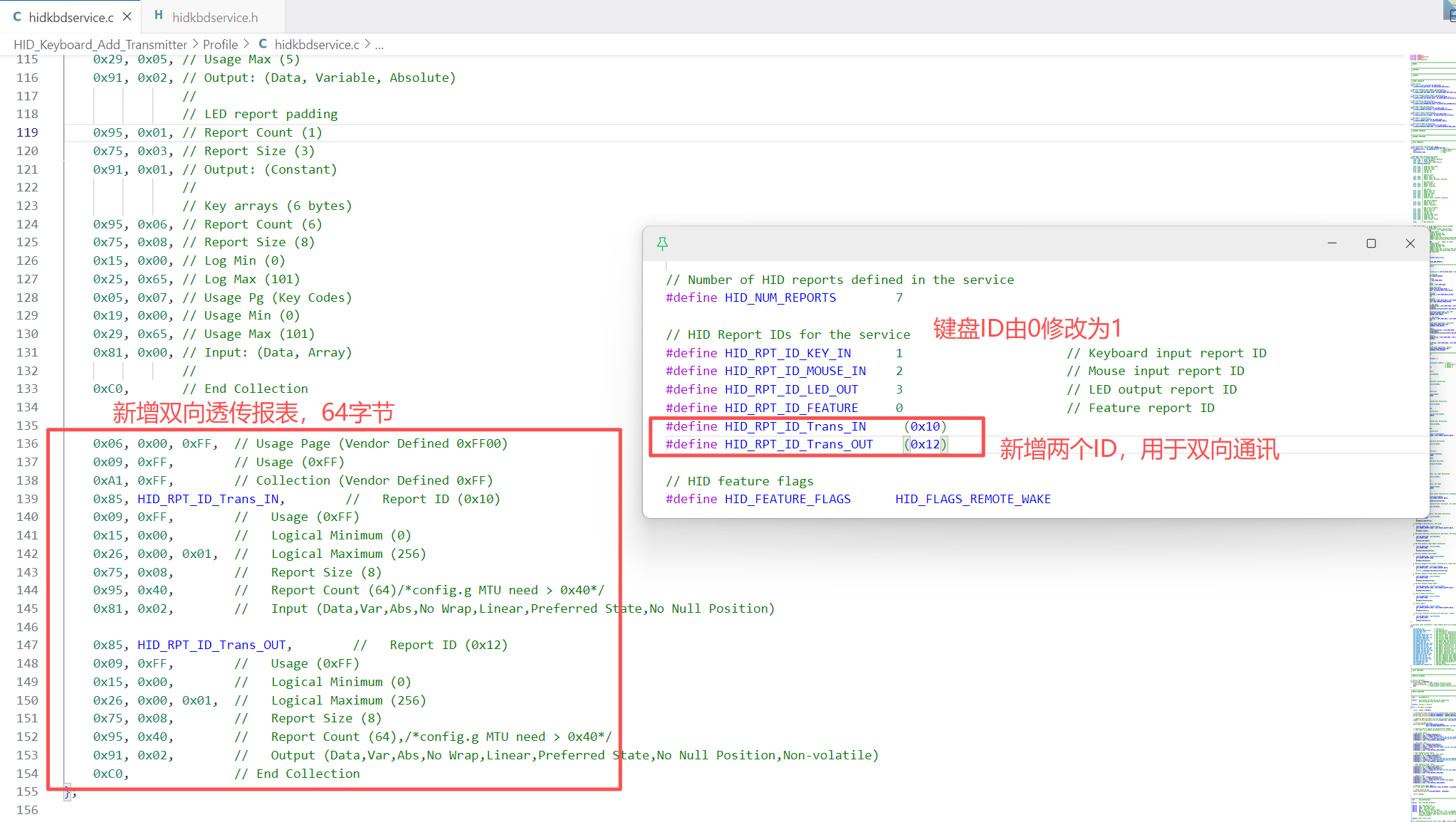

二、找到Profile文件夹，Hid报表有关配置写在hidkbdservice.c中

三、源工程只含有一个标准键盘描述符，其未描述上传的ID号，BLE-HID中默认为ID = 0；

而在hidReportMap中加入透传描述符后，此描述表会转变为复合报表，因此Keyboard需指定一个非0的ID号，此工程修改为ID = 1；

#define HID_RPT_ID_Trans_IN  (0x10)

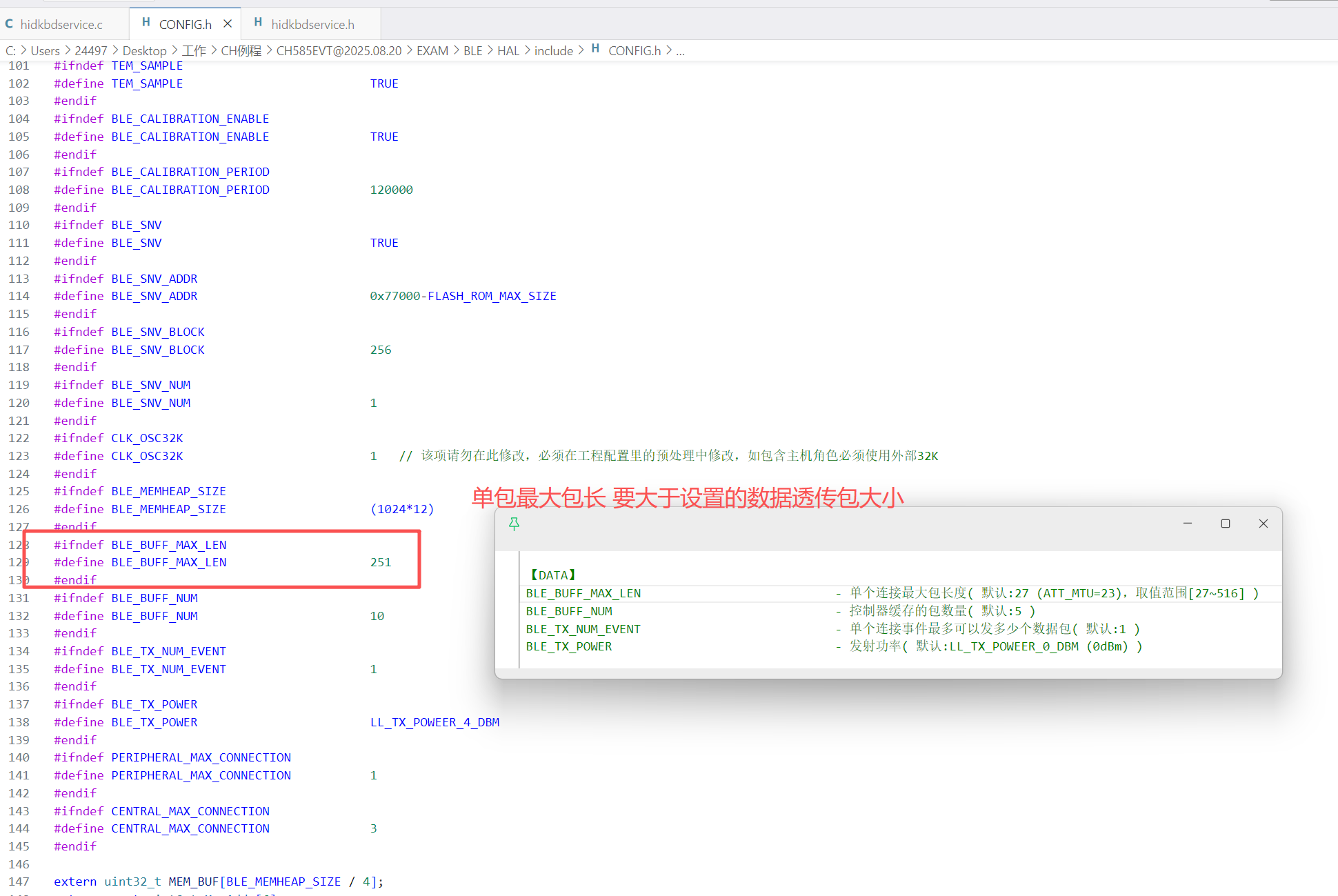

#define HID_RPT_ID_Trans_OUT (0x12)0x06, 0x00, 0xFF,  // Usage Page (Vendor Defined 0xFF00)0x09, 0xFF,        // Usage (0xFF)0xA1, 0xFF,        // Collection (Vendor Defined 0xFF)0x85, HID_RPT_ID_Trans_IN,        //   Report ID (0x10)0x09, 0xFF,        //   Usage (0xFF)0x15, 0x00,        //   Logical Minimum (0)0x26, 0x00, 0x01,  //   Logical Maximum (256)0x75, 0x08,        //   Report Size (8)0x95, 0x40,        //   Report Count (64)/*config.g MTU need > 0x40*/0x81, 0x02,        //   Input (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position)0x85, HID_RPT_ID_Trans_OUT,        //   Report ID (0x12)0x09, 0xFF,        //   Usage (0xFF)0x15, 0x00,        //   Logical Minimum (0)0x26, 0x00, 0x01,  //   Logical Maximum (256)0x75, 0x08,        //   Report Size (8)0x95, 0x40,        //   Report Count (64),/*config.g MTU need > 0x40*/0x91, 0x02,        //   Output (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position,Non-volatile)0xC0,              // End Collection1. 基本结构
用途页（Usage Page） : 0xFF00（供应商自定义用途页，非标准HID设备）。
用途（Usage） : 0xFF（供应商自定义功能）。
集合（Collection） : 开启一个供应商定义的集合（0xA1, 0xFF）。
2. 输入报告（Input Report）
报告ID : 0x10（自定义标识符，用于区分不同报告）。
数据格式 :
逻辑范围: 0~256（0x00, 0x01）。
字段大小: 每字段8位（1字节）。
字段数量: 64个字段（共64字节数据）。
属性: 输入数据（0x81, 0x02），表示可变、绝对值、无空值。
3. 输出报告（Output Report）
报告ID : 0x12（与输入报告区分）。
数据格式 :
逻辑范围、字段大小和数量与输入报告相同。
属性: 输出数据（0x91, 0x02），用于主机向设备发送指令。

 四、修改属性表

①添加属性定义：

// HID Report characteristic, Trans input
static uint8_t       hidReportTransInProps = GATT_PROP_READ | GATT_PROP_NOTIFY;
static uint8_t       hidReportTransIn;
static gattCharCfg_t hidReportTransInClientCharCfg[GATT_MAX_NUM_CONN];// HID Report Reference characteristic descriptor, Consumer input
static uint8_t hidReportRefTransIn[HID_REPORT_REF_LEN] ={HID_RPT_ID_Trans_IN, HID_REPORT_TYPE_INPUT};// HID Report characteristic, Trans output
static uint8_t hidReportTransOUTProps = GATT_PROP_READ | GATT_PROP_WRITE | GATT_PROP_WRITE_NO_RSP;
static uint8_t hidReportTransOUT;static uint8_t hidReportRefTransOUT[HID_REPORT_REF_LEN] ={HID_RPT_ID_Trans_OUT, HID_REPORT_TYPE_OUTPUT};



 ②添加属性表定义，加在Feature功能描述下方：

    /*ADD TRANS TABLE*/// HID Report characteristic, Trans input declaration
    {{ATT_BT_UUID_SIZE, characterUUID},GATT_PERMIT_READ,0,&hidReportTransInProps},// HID Report characteristic, Trans input
    {{ATT_BT_UUID_SIZE, hidReportUUID},GATT_PERMIT_ENCRYPT_READ,0,&hidReportTransIn},// HID Report characteristic client characteristic configuration
    {{ATT_BT_UUID_SIZE, clientCharCfgUUID},GATT_PERMIT_READ | GATT_PERMIT_ENCRYPT_WRITE,0,(uint8_t *)&hidReportTransInClientCharCfg},// HID Report Reference characteristic descriptor, Trans input
    {{ATT_BT_UUID_SIZE, reportRefUUID},GATT_PERMIT_READ,0,hidReportRefTransIn},// HID Report characteristic, Trans output declaration
    {{ ATT_BT_UUID_SIZE, characterUUID },GATT_PERMIT_READ,0,&hidReportTransOUTProps},// HID Report characteristic, Trans output
    {{ ATT_BT_UUID_SIZE, hidReportUUID },GATT_PERMIT_ENCRYPT_READ | GATT_PERMIT_ENCRYPT_WRITE,0,&hidReportTransOUT},// HID Report Reference characteristic descriptor, Trans output
    {{ ATT_BT_UUID_SIZE, reportRefUUID },GATT_PERMIT_READ,0,hidReportRefTransOUT},

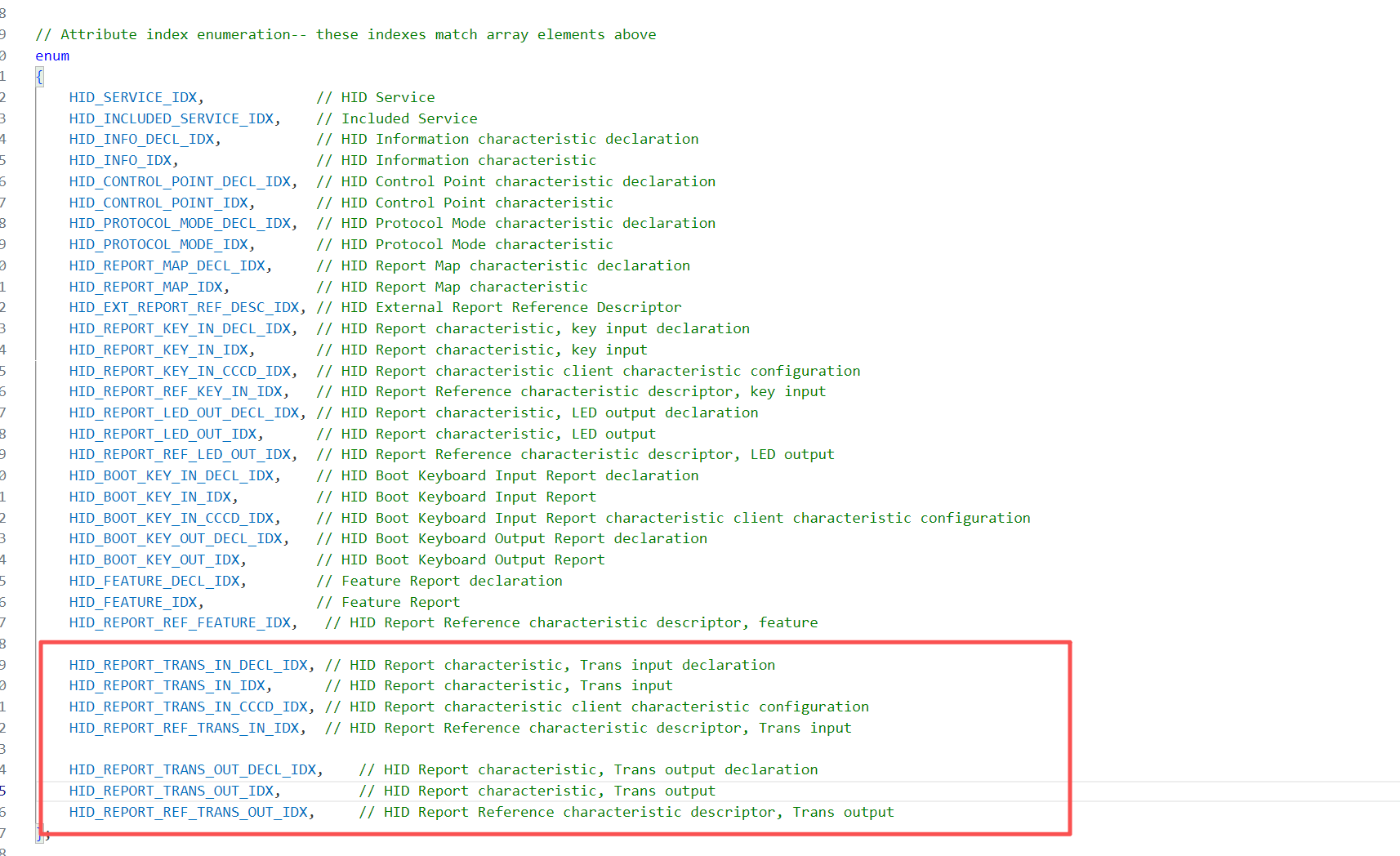

③添加属性表序列号枚举：

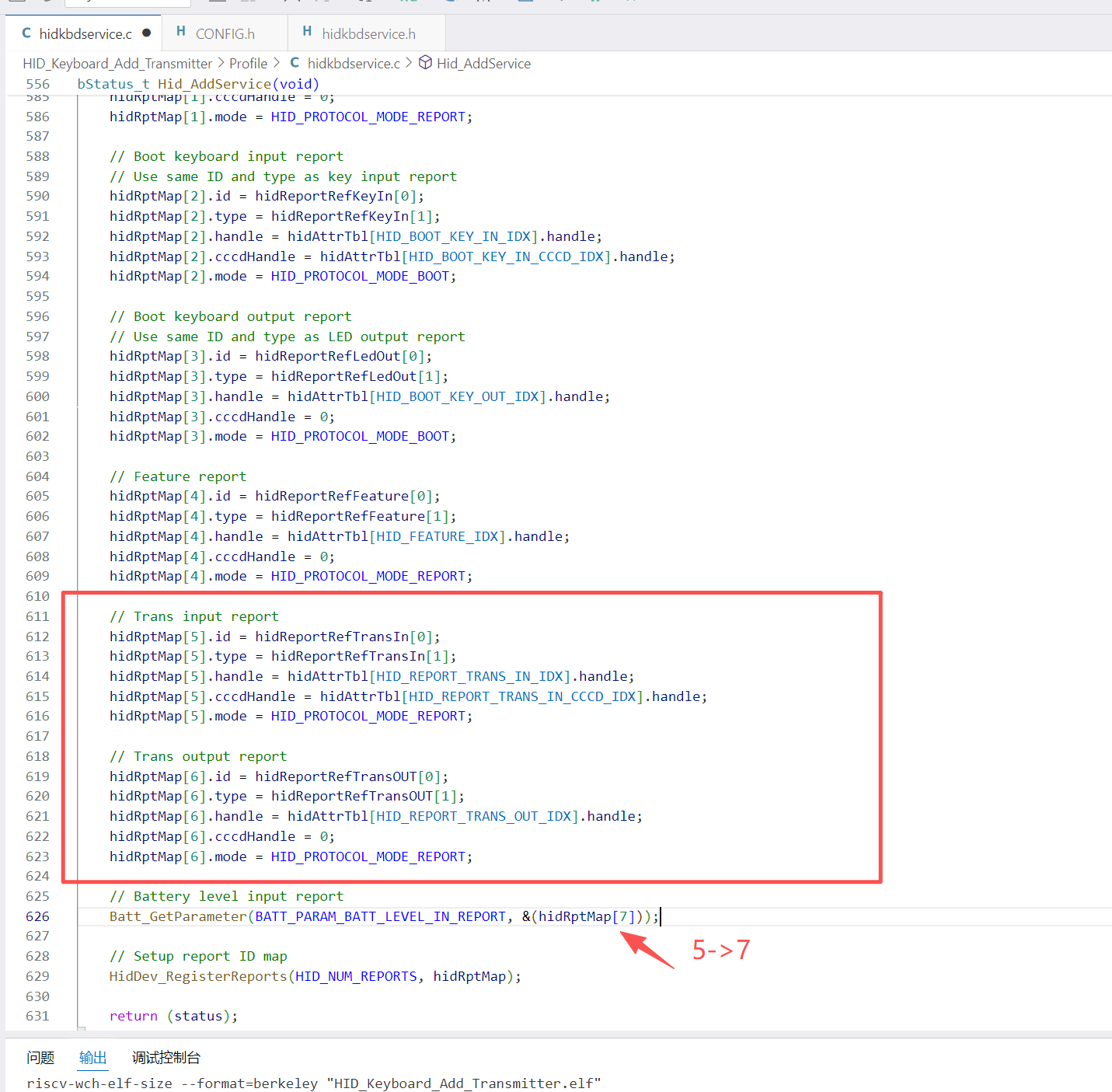

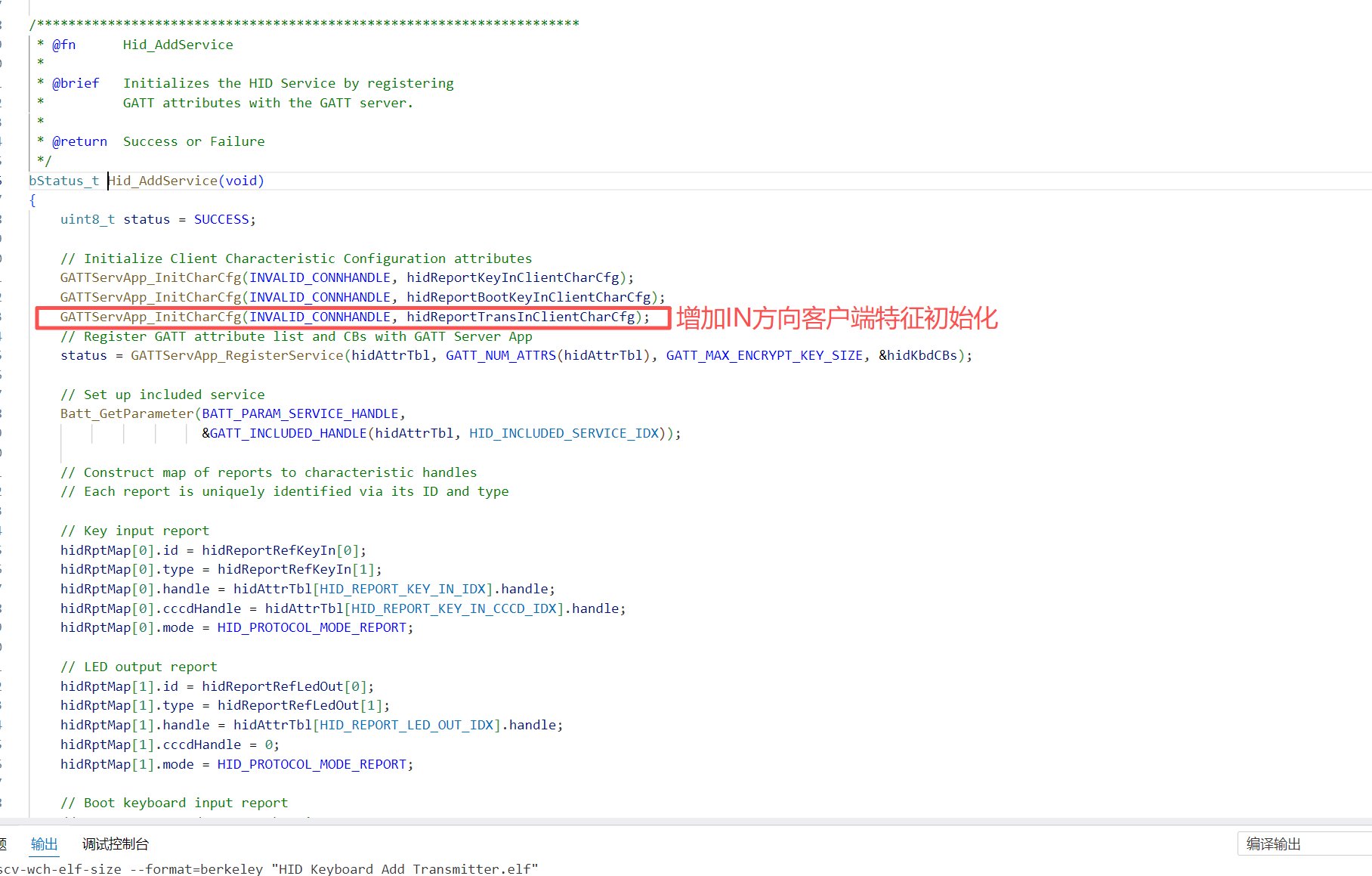

五、Hid_AddService，服务初始化添加：





六、定义IN发送任务，修改OUT函数接收数据

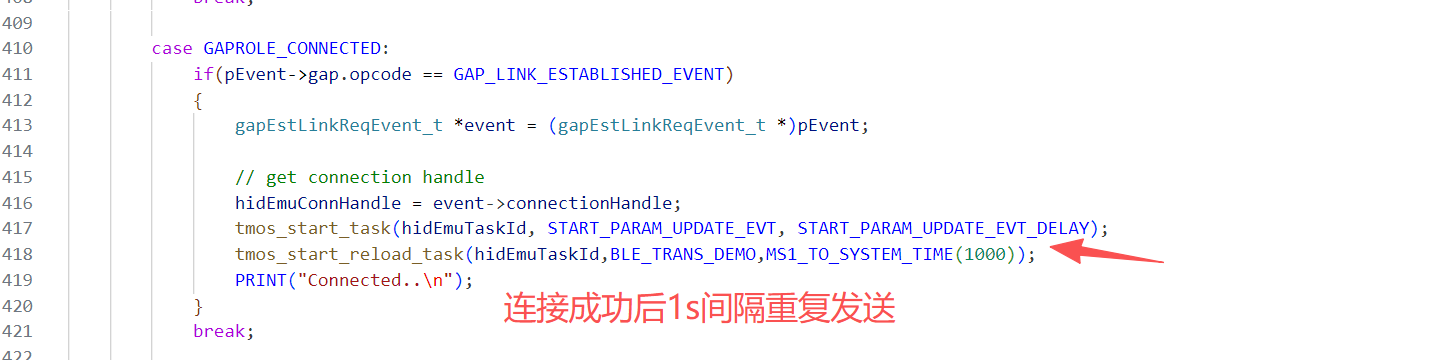

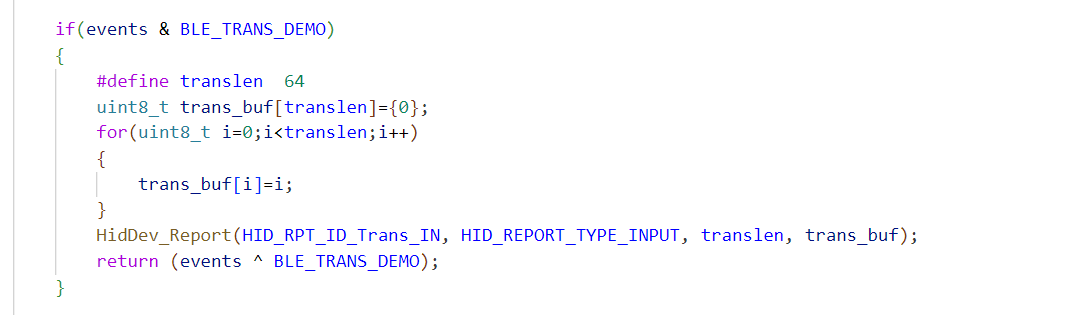

① IN 任务定义：

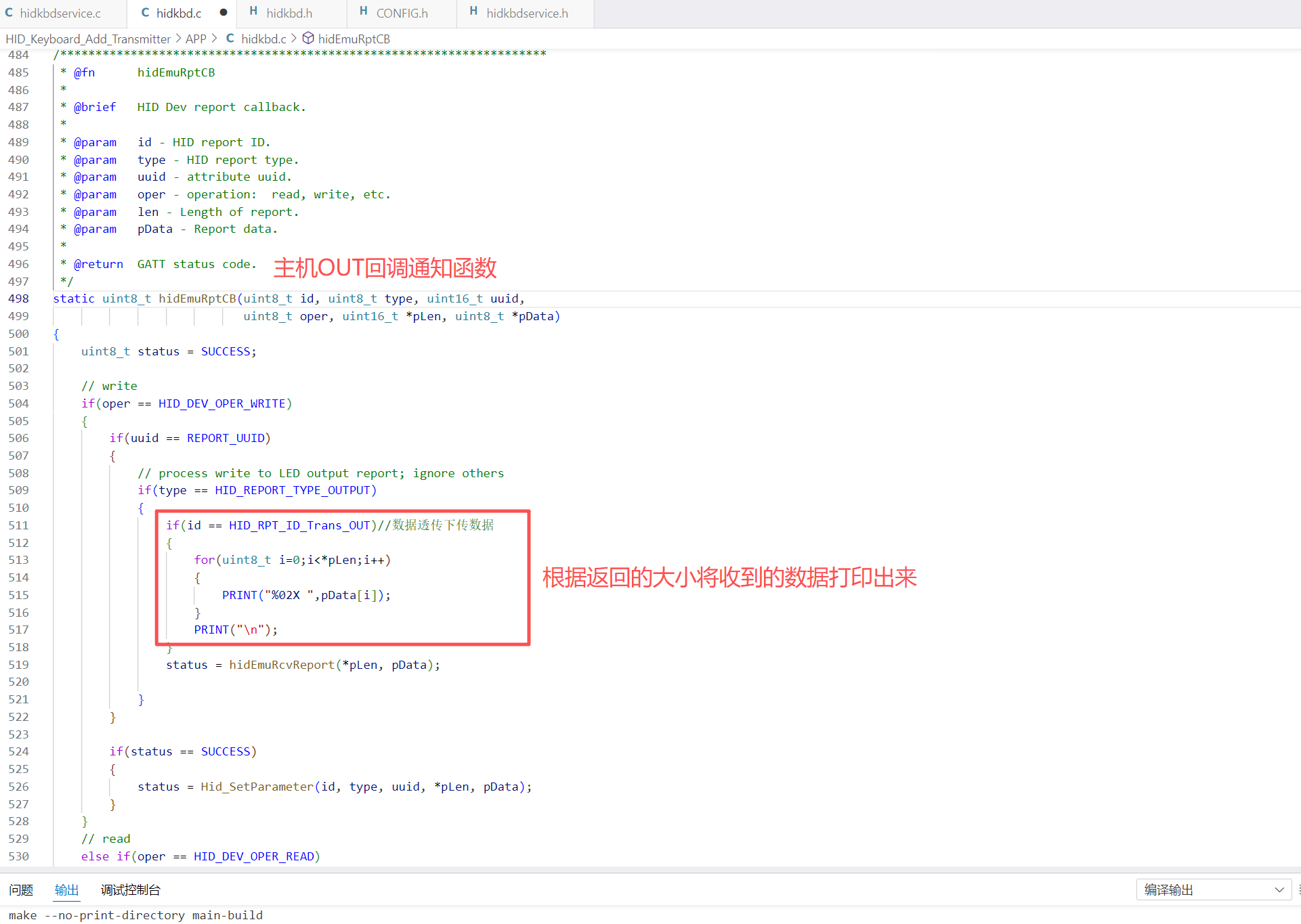

② OUT 函数修改：



七、编译通过，开始配对测试

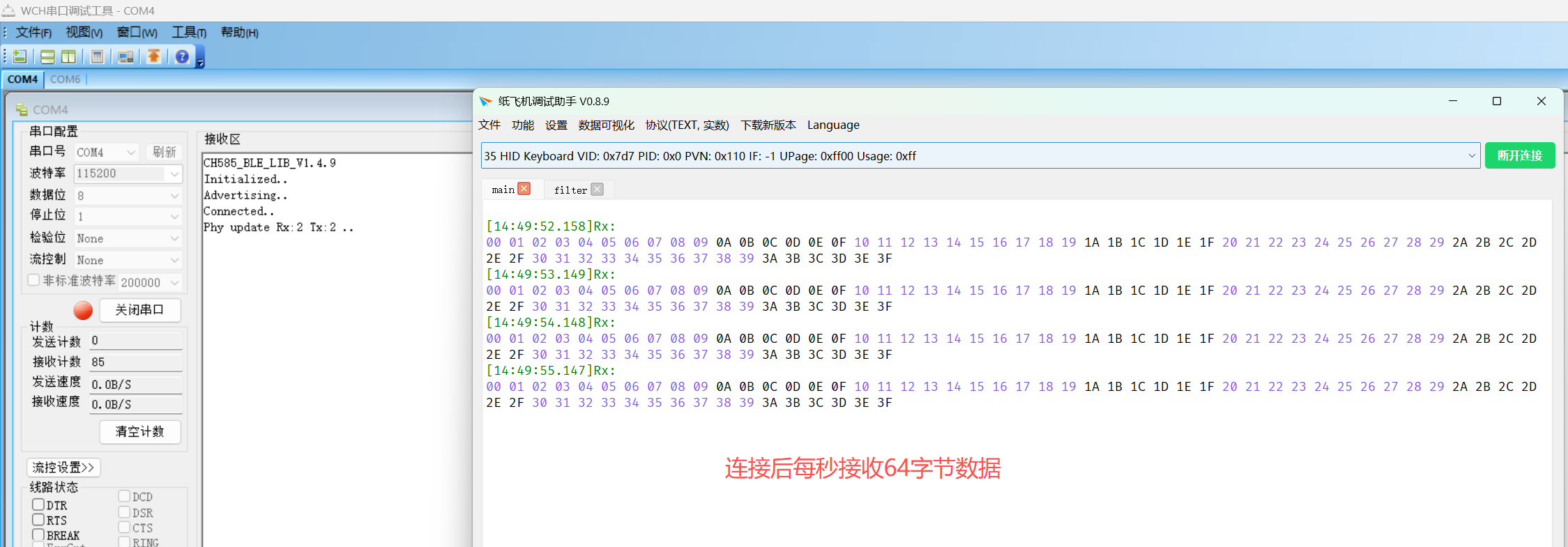

① IN 测试：



② OUT 测试：
