掌握数据手册：阅读数据手册综合指南

参考：https://www.circuitbread.com/tutorials/mastering-datasheets-a-comprehensive-guide-on-how-to-read-datasheets



掌握数据手册：阅读数据手册综合指南

简介

       在电子和嵌入式系统领域，数据手册作为重要的参考文档。本节以PIC18F14K50的数据手册为例，讲述如何阅读数据手册。这份数据手册以详尽著称，我们将浏览手册的各部分，揭开技术术语的神秘面纱，突出关键信息。



浏览法规

       在深入探究数据手册之前，通常会看到法规部分。虽然这部分看似可以跳过，快速浏览了解法规和相关使用限制是必要的。它甚至会设计商标，版权，品牌限制，这些可能对工程师没什么影响，单对营销团队最终产品的选品会有影响。尽管这部分不是最重要的，但是确保条款有必要的。







概述的重要性

       数据手册的概述部分是信息金矿。它可以作为了解元件功能和特性的门户。这个摘要简要的描述了工程师认为最重要的部分。这个概述可以了解元件功能和是否满足你的项目需求。好的概述可以节省大量的时间。





目录：你的路线图

       目录是阅读数据手册的路线图，分成好几个部分。

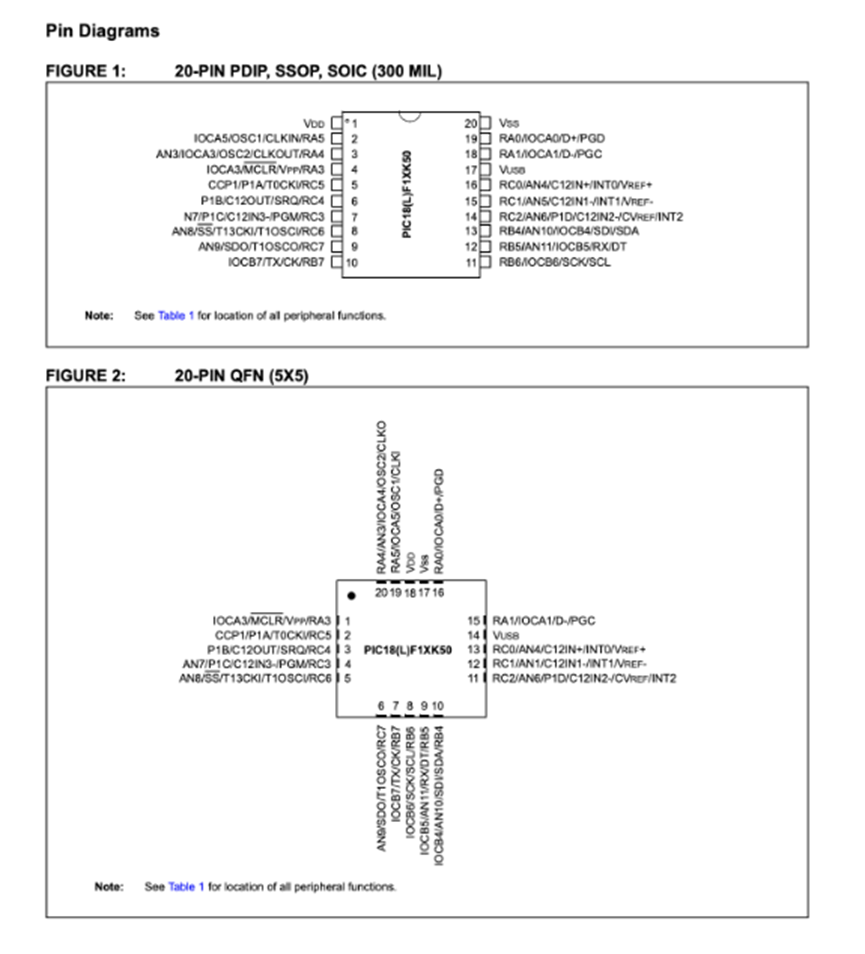

管脚定义

       了解管脚定义是使用电子元件的基础。不同封装也有所不同。







推荐值与最大值

       数据手册提供了大量的值，如平均值，典型值，特征范围，标称值。了解这些值之间的差异非常重要，它决定了元件在电路中的表现。始终要注意你使用的是典型值还是最大值，以确保你的项目安全和可靠。虽然围绕推荐值进行设计很重要，但同样重要的是需要知道最大值是什么，最坏的情况也在限制范围内。

       当你阅读数据手册时，会发现推荐值和最大值有时在一个地方，有时在不同的地方。







内部框图：元件的核心

       内部框图揭示了元件内部逻辑，GPIO，运放等。方便理解运作机制，调试电路。有的框图基于保密的原因，可能比较简单。







应用说明：实施指南

       好的应用说明为电路设计提供建议，如何利用元件的优点。推荐电路设计，元件参数等等。你可以根据参考电路设计出你自己的产品。



管脚和推荐的PCB布局

       按手册推荐的布局去设计是非常明智的，比如射频和天线。偏离这些指导方针可能导致干扰和性能问题。

       对于所有的元件，封装尺寸很重要。







性能图表和降额：适配不同环境

       元件在不同环境，比如温度，表现不同。







MSDS信息：安全问题

       虽然大多数电子元件不包含材料安全数据表，但是考虑焊接过程中使用化学品安全性是有必要的。在任何电子项目中，意识到潜在的危险，按安全规则处理是至关重要的。制造过程中使用的任何化学物质都应该仔细审查，确保没有长期影响。



总结

       虽然数据手册看起来很枯燥，但它是电子项目的支柱。本文可以帮助到快速浏览数据手册和注意的细节。

       做项目时，值得花时间研究数据手册，了解引脚分配，值和布局。这些知识可以提供成功性。

       现在，知道怎么读数据手册，就可以把想法变为现实，做很多有趣的尝试了。
