尼恩说在前面

在40岁老架构师 尼恩的读者交流群(50+)中，最近有小伙伴拿到了一线互联网企业如得物、阿里、滴滴、极兔、有赞、希音、百度、网易、美团、蚂蚁、得物的面试资格，遇到很多很重要的相关面试题：

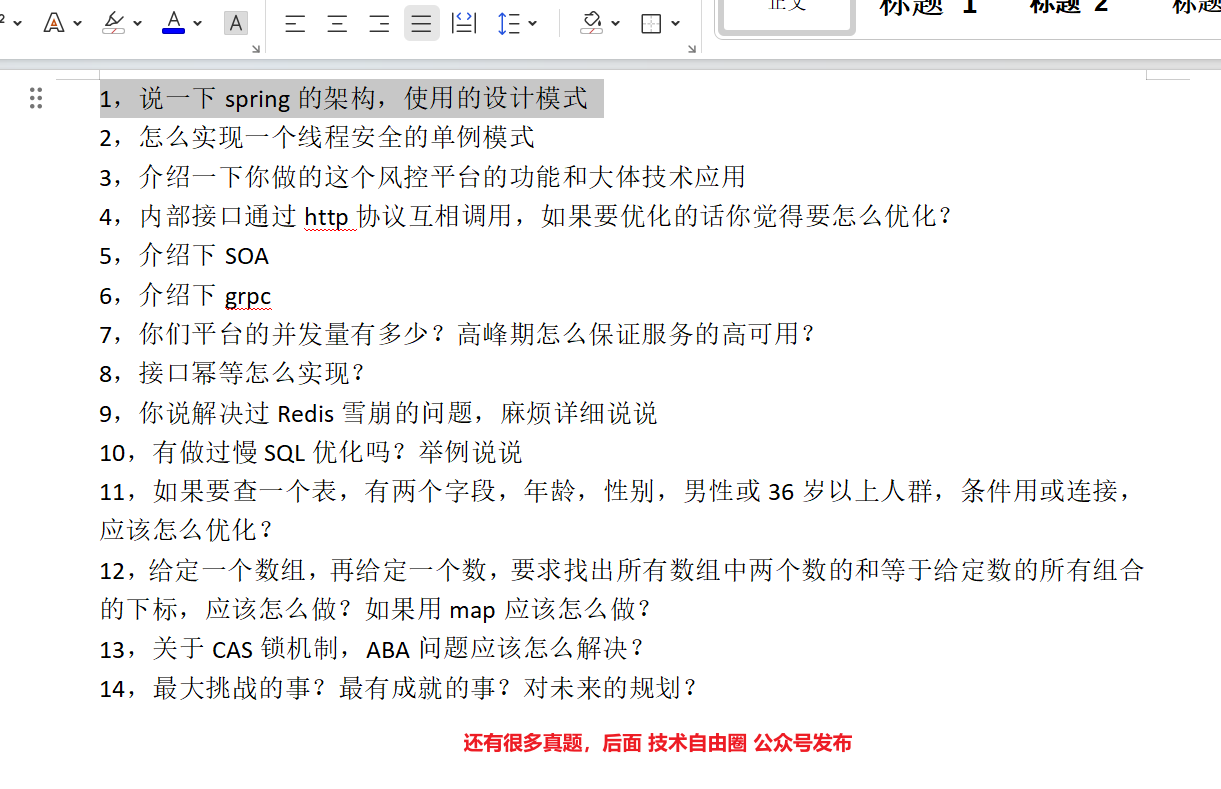

说下spring中常用的设计模式？

谈谈Spring用到了哪些设计模式？

说一下spring的架构，使用的设计模式

最近有小伙伴在面 蚂蚁，问到了相关的面试题，可以说是逢面必问。

小伙伴没有系统的去梳理和总结，所以支支吾吾的说了几句，面试官不满意，面试挂了。

所以，尼恩给大家做一下系统化、体系化的梳理，使得大家内力猛增，可以充分展示一下大家雄厚的 “技术肌肉”，让面试官爱到 “不能自已、口水直流”，然后实现”offer直提”。

最终，机会爆表，实现”offer自由” 。

当然，这道面试题，以及参考答案，也会收入咱们的 《尼恩Java面试宝典PDF》V175版本，供后面的小伙伴参考，提升大家的 3高 架构、设计、开发水平。

《尼恩 架构笔记》《尼恩高并发三部曲》《尼恩Java面试宝典》的PDF，请到文末公号【技术自由圈】获取

本文作者：

• 第一作者 老架构师 肖恩（肖恩 是尼恩团队 高级架构师，负责写此文的第一稿，初稿 ）
• 第二作者 老架构师 尼恩 （45岁老架构师， 负责 提升此文的 技术高度，让大家有一种 俯视 技术、俯瞰技术、 技术自由 的感觉）

后面还有很多的真题要发布。

注意：Spring 能 暴击面官的不到10%

Spring 的源码 非常重要，但是 很多人 ， 在死记硬背。

90%的人回答不到 Spring 的源码 底层思维的 点，能 暴击面官的不到10%

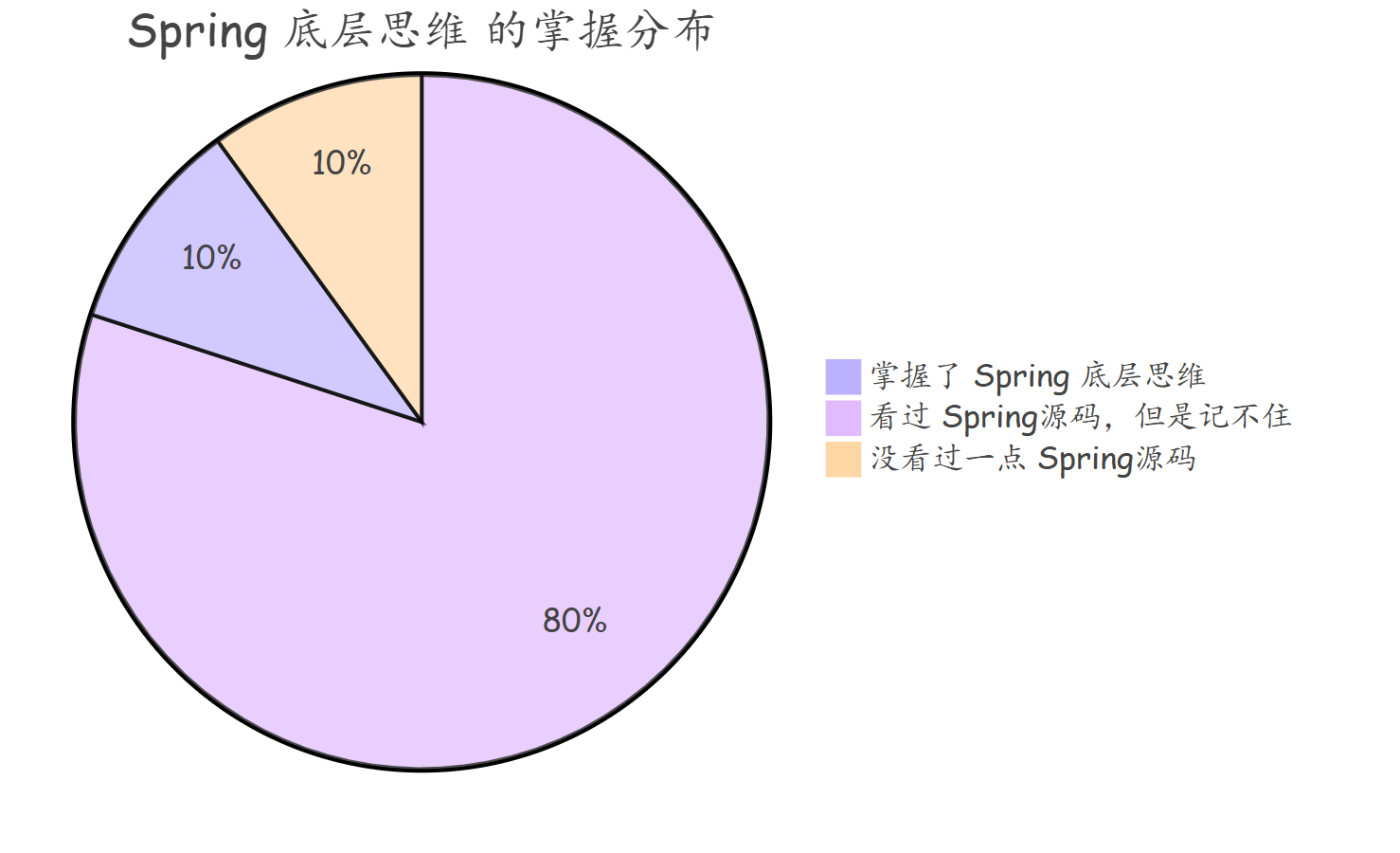

这张饼图揭示了一个残酷但真实的现状：

在 Spring 源码的学习生态中，真正掌握其底层设计思维的人仅占10%。

这10%往往正是各大厂争抢的核心人才——他们不仅能读懂源码，更能从中提炼出通用的设计模式与架构原则，并迁移到自己的项目实践中。

中间80%的群体，虽然投入时间阅读过源码，但由于缺乏问题驱动的学习方式和系统化的归纳能力，最终陷入“看时明白，用时遗忘”的怪圈。

剩下的10%尚未触碰源码的开发者，则更多依赖文档和教程堆砌功能实现，在面对复杂问题时缺乏根因分析的能力。

这一分布也提醒我们：看源码不是目的，构建可迁移的架构思维才是关键。

跟着45岁老架构，一步一步 构建可迁移的架构思维.

一、 spring 架构 的介绍

Spring 框架采用高度模块化的架构设计，各个模块可以独立使用，也可以组合使用。

其核心是IoC容器，所有其他功能都构建在它之上。无论是 Bean 的创建、配置、生命周期管理，还是 AOP 的织入、事务的代理、Web 请求的调度，背后都是 IoC 容器在驱动。

可以说，没有 IoC，就没有 Spring 的一切高级能力。

1.1、Spring 架构分层总览

接下来这张分层图，就是我们理解 Spring 全局架构的“地图”。

它不仅展示了模块之间的纵向依赖关系，也揭示了功能演进的内在逻辑：

┌─────────────────────────────────────────────────────────────────┐
│                   应用层 (Application Layer)                     │
│   用户业务代码、自定义配置、应用特定功能                               │
└─────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────┐
│                   数据访问/集成层 (Data Access/Integration)       │
│  JDBC │ ORM │ Transactions │ JMS │ OXM                          │
└─────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────┐
│                   Web层 (Web Layer)                            │
│  Web MVC │ WebFlux │ WebSocket │ Web (Servlet API)             │
└─────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────┐
│                   AOP层 (AOP Layer)                            │
│  AOP │ Aspects │ Instrumentation                               │
└─────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────┐
│                   核心容器 (Core Container)                      │
│  Beans │ Core │ Context │ SpEL                                 │
└─────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────┐
│                   测试层 (Test Layer)                           │
│  spring-test (单元测试、集成测试支持)                           │
└─────────────────────────────────────────────────────────────────┘

为了帮助记忆并快速建立认知模型，尼恩帮大家 引入一个形象化的口诀：“1 根主线 + 4 条支线 + 1 座生态工厂”。

这个模型 是对 Spring 实际运行机制的高度抽象。

1 根主线：IoC 主线

位于最底层的核心容器层（Beans│Core│Context│SpEL），构成了 Spring 的主干道——也就是所谓的“1 号线”。这条线路贯穿始终，承载着所有组件的注册、解析、实例化与依赖注入过程。

具体来说：

• spring-core 提供基础工具类（如 ClassUtils、PropertyEditorRegistry），是整个框架的地基；
• spring-beans 实现了 BeanDefinition 的定义与 BeanFactory 的基本容器逻辑；
• spring-context 在 BeanFactory 基础上扩展为 ApplicationContext，增加了事件发布、国际化、资源加载等企业级能力；
• spring-expression（SpEL）则赋予运行时动态计算的能力，例如 @Value("#{systemProperties.port}") 这类表达式求值。

这四个模块共同组成了 Spring 的“心脏”，任何其他功能若想接入 Spring 容器管理，就必须走通这条主线。

4 条业务支线：功能延伸通道

如果说 IoC 是动脉，那么这些“支线”就是将血液输送到不同器官的静脉网络。

它们各自服务于特定领域，并通过依赖或扩展的方式挂载到主线上。

线路	覆盖楼层	对应官方层	关键词
2 号线 AOP 支线	AOP 层	AOP│Aspects│Instrumentation	横切外挂
3 号线 Data 支线	数据访问/集成层	JDBC│ORM│Transactions│JMS│OXM	模板+事务
4 号线 Web 支线	Web 层	Web MVC│WebFlux│WebSocket│Servlet	前端总闸
5 号线 Test 支线	测试层	spring-test	单元+集成

每条支线都不是孤立存在的：

• AOP 支线利用代理机制，在不修改源码的前提下增强方法行为，常用于日志、权限、事务控制；
• Data 支线屏蔽了不同持久化技术（JDBC、Hibernate、MyBatis）的差异，提供统一模板（如 JdbcTemplate）和声明式事务支持；
• Web 支线作为对外暴露服务的入口，无论是传统 Servlet 容器还是响应式 WebFlux，均由该层统一处理请求流转；
• Test 支线则打通上下文环境，让开发者可以在接近生产环境的条件下完成集成测试。

这些支线看似平行，实则都深深扎根于 IoC 主线之上——Bean 的代理由容器生成，事务注解由容器解析，MVC 控制器由容器托管，测试上下文由容器加载。脱离容器，它们都将失去灵魂。

1 座 生态工厂：出站即达的加速引擎

当基础架构搭建完毕，真正的生产力爆发来自于生态整合。

这里就引出了 Spring 最具革命性的两个衍生项目——它们不是模块，而是“自动化装配工厂”。

• Spring Boot：给 1 号线和 n 条支线装上了“无人驾驶系统”。通过自动配置（AutoConfiguration）和起步依赖（Starter），它能根据 classpath 自动启用对应模块，极大降低了使用门槛。原本需要手动配置的 DataSource、TransactionManager、DispatcherServlet，现在只需一个 @SpringBootApplication 就能全部搞定。

• Spring Cloud：在 Boot 的基础上再开一条“城际高速”。它把原本运行在单机上的 Spring 应用，通过服务注册发现（Eureka）、配置中心（Config）、API 网关（Gateway）、熔断限流（Hystrix/Sentinel）等方式，分布式地部署到多个节点上，形成微服务集群。本质上，它是将 Spring 的模块化思想从“进程内解耦”推向“跨进程协作”。

换句话说，Spring 是骨架，Boot 是肌肉，Cloud 是神经系统。三者层层递进，构成了现代 Java 后端开发的事实标准。

1.2、spring 各层详细架构解析

1.2.1. 核心容器 (Core Container)

这是 Spring 框架的基础，提供依赖注入和控制反转功能。

如果说 Spring 是一座大厦，那核心容器就是它的地基与承重墙。它不仅是框架启动的第一站，更是所有高级功能得以运行的前提条件。

在这个层级中，最核心的概念是 IoC 容器，而它的两种典型实现分别是 BeanFactory 和 ApplicationContext。虽然两者都能完成 Bean 的管理和依赖注入，但在定位和能力上有明显差异。

// 核心容器组件关系
┌─────────────────────────────────────────────────────────────┐
│                    ApplicationContext                      │
│  (应用上下文，BeanFactory的超集，添加企业级功能)                  │
└─────────────────────────────────────────────────────────────┘△│ 继承
┌─────────────────────────────────────────────────────────────┐
│                      BeanFactory                            │
│    (Bean工厂，IoC容器基本实现，负责Bean生命周期管理)              │
└─────────────────────────────────────────────────────────────┘△│ 依赖
┌───────────────┐  ┌───────────────┐  ┌─────────────────────┐
│   Core模块     │  │   Beans模块   │  │     SpEL模块         │
│ (基础工具类)    │  │ (Bean定义实现) │  │ (表达式语言支持)       │
└───────────────┘  └───────────────┘  └─────────────────────┘

BeanFactory 是最基础的 IoC 容器接口，提供了延迟加载、作用域控制、依赖查找等核心能力，适合资源受限环境；

ApplicationContext 是其子接口，除了继承所有功能外，还额外支持：

• 国际化（MessageSource）
• 事件发布（ApplicationEventPublisher）
• 资源访问（ResourceLoader）
• 环境抽象（Environment）
• 自动注册 BeanPostProcessor 和 BeanFactoryPostProcessor

因此，在实际开发中，我们几乎总是使用 ApplicationContext，尤其是在 Spring Boot 中默认使用的 AnnotationConfigApplicationContext 或 WebApplicationContext。

1.2.2. AOP 层 (AOP Layer)

提供面向切面编程支持，实现横切关注点的模块化。

在真实的业务系统中，总会有一些功能像“胶水”一样粘附在多个业务逻辑之间——比如日志记录、性能监控、安全校验、事务控制。如果把这些代码直接写进每个方法里，就会导致严重的重复和污染。这就是典型的横切关注点（Cross-cutting Concerns）。

AOP 层的存在，就是为了优雅地解决这个问题。

AOP 层 通过“动态代理 + 切面织入”的方式，将这些通用逻辑从业务代码中剥离出来，形成独立的切面（Aspect），并在运行时无缝嵌入目标方法的执行流程中。

┌─────────────────────────────────────────────────────────────┐
│                    Spring AOP 体系结构                       │
└─────────────────────────────────────────────────────────────┘△
┌─────────────────┬─────────────────┬─────────────────────────┐
│   代理机制       │    切面支持       │    集成扩展               │
├─────────────────┼─────────────────┼─────────────────────────┤
│ • JDK动态代理    │ • @AspectJ注解   │ • AspectJ集成            │
│ • CGLIB字节码   │ • 声明式AOP配置    │ • 自定义切入点              │
│   增强          │ • 五种通知类型     │ • 引入(Introduction)      │
└─────────────────┴─────────────────┴─────────────────────────┘

Spring AOP 分为三个层次：

(1) 代理机制层：决定如何生成代理对象。对于实现了接口的类，使用 JDK 动态代理；对于没有接口的类，则采用 CGLIB 字节码增强技术生成子类代理；

(2) 切面支持层：提供编程模型支持，包括基于 @Aspect 注解的切面定义、五种通知类型（前置、后置、返回、异常、环绕），以及切入点表达式（Pointcut Expression）来精准匹配目标方法；

(3) 集成扩展层：允许与更强大的 AspectJ 工具链集成，支持编译期织入、更复杂的切点语法，甚至可以在字段访问、构造函数调用等场景下触发通知。

注意，Spring AOP 默认采用“运行时织入”，性能损耗可控，且与 IoC 容器深度整合。

例如，@Transactional 注解之所以能在 Service 方法上生效，本质就是 Spring AOP 创建了一个事务代理对象，拦截方法调用并自动开启/提交事务。

1.2.3. Web 层 (Web Layer)

Web 层 支持 Web 应用程序开发。 Web 层就是Spring 的“感官系统”——负责接收外部请求、组织响应数据，是整个应用对外交互的门户。

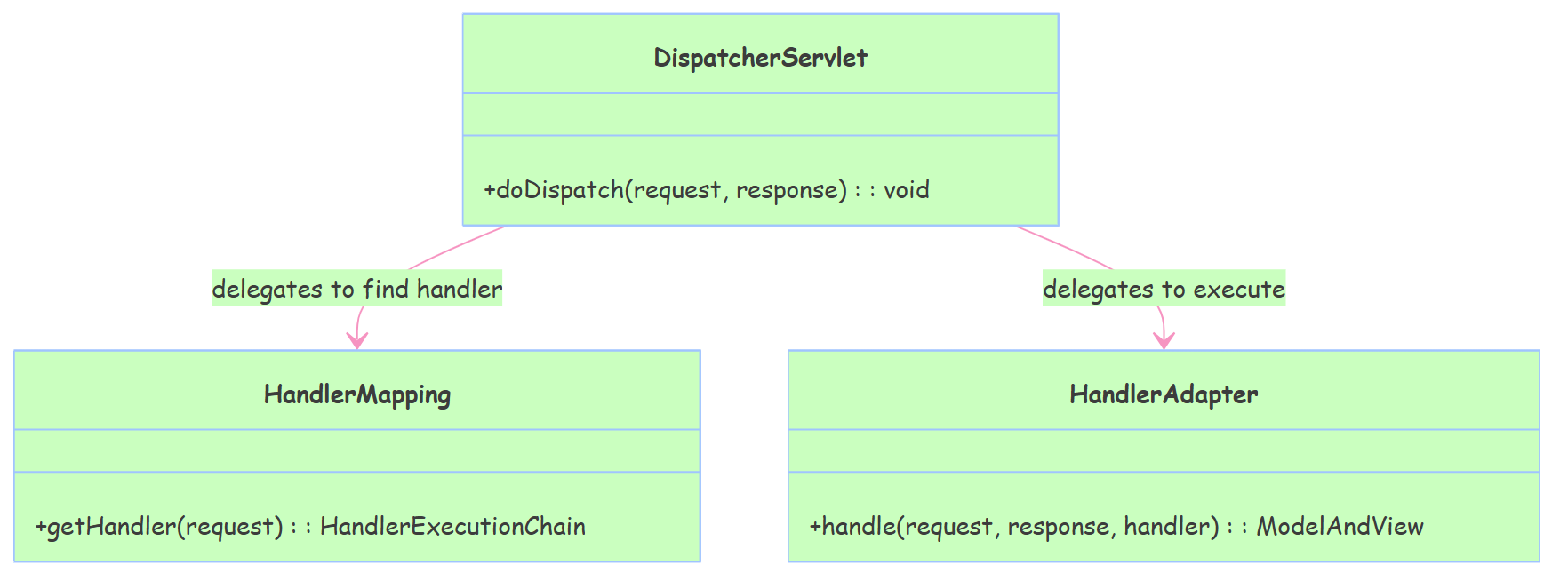

Spring MVC 是使用最广泛的模块，其请求处理流程体现了典型的“责任链 + 控制反转”设计思想.

┌─────────────────────────────────────────────────────────────┐
│                    Spring MVC 请求处理流程                    │
└─────────────────────────────────────────────────────────────┘△┌─────────┐    ┌─────────┐    ┌─────────┐    ┌─────────┐│ 请求进入 │ -> │ 前端控制  │ -> │ 处理器映  │ -> │ 处理器适   ││         │    │  器     │    │  射查找  │    │  配器执行 │└─────────┘    └─────────┘    └─────────┘    └─────────┘△┌─────────┐    ┌─────────┐    ┌─────────┐    ┌─────────┐│ 视图解析 │ <- │ 结果处理 │ <- │ 拦截器链  │ <- │ 业务逻辑 ││  渲染   │    │         │    │  执行    │    │  执行   │└─────────┘    └─────────┘    └─────────┘    └─────────┘

整个流程如下：

(1) 请求首先进入 DispatcherServlet（前端控制器），它是整个 MVC 的调度中枢；

(2) 通过 HandlerMapping 查找哪个 Controller 的哪个方法能处理该请求；

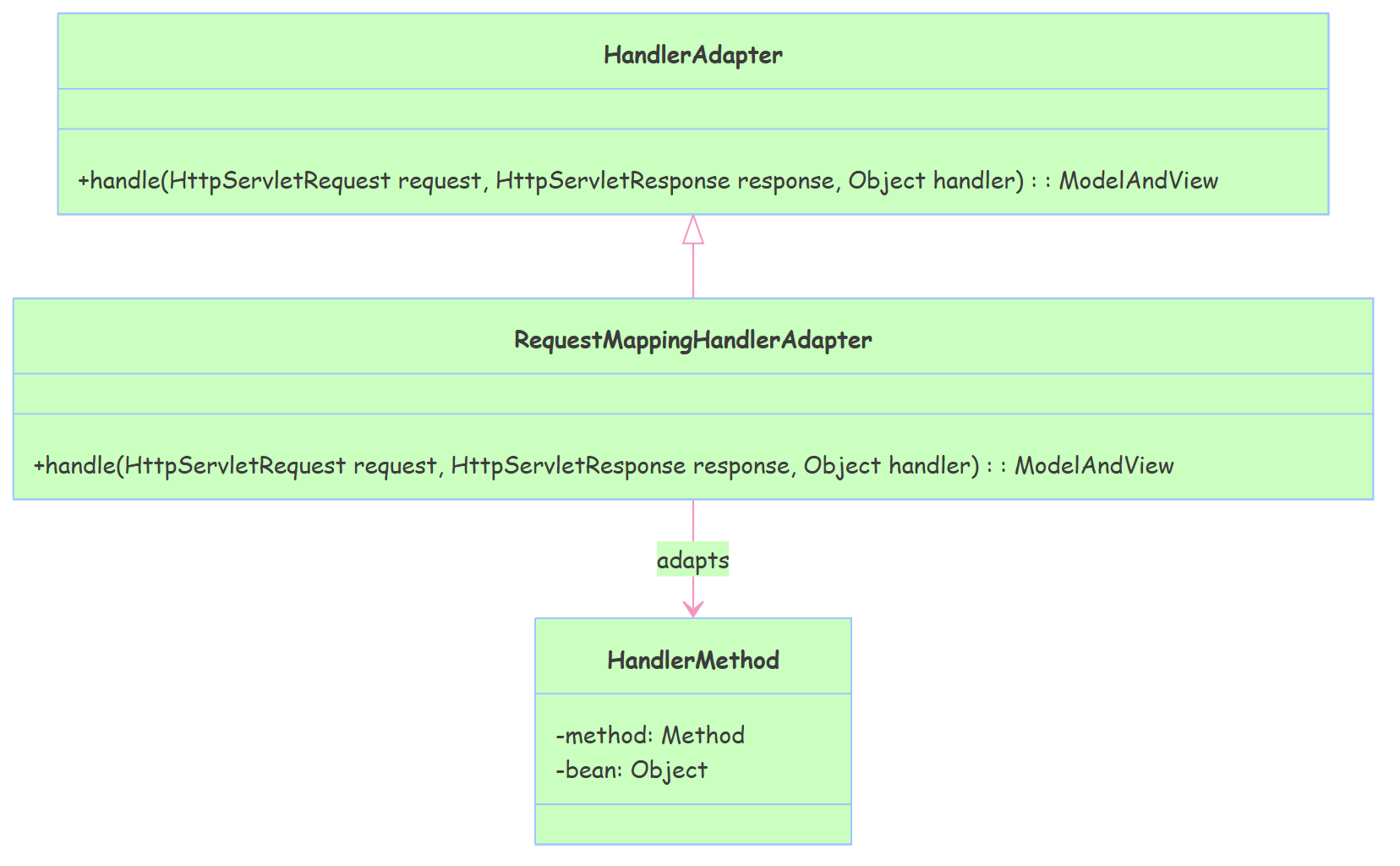

(3) 找到后交由 HandlerAdapter 适配执行（兼容不同类型的处理器，如 @RequestMapping 方法、函数式端点等）；

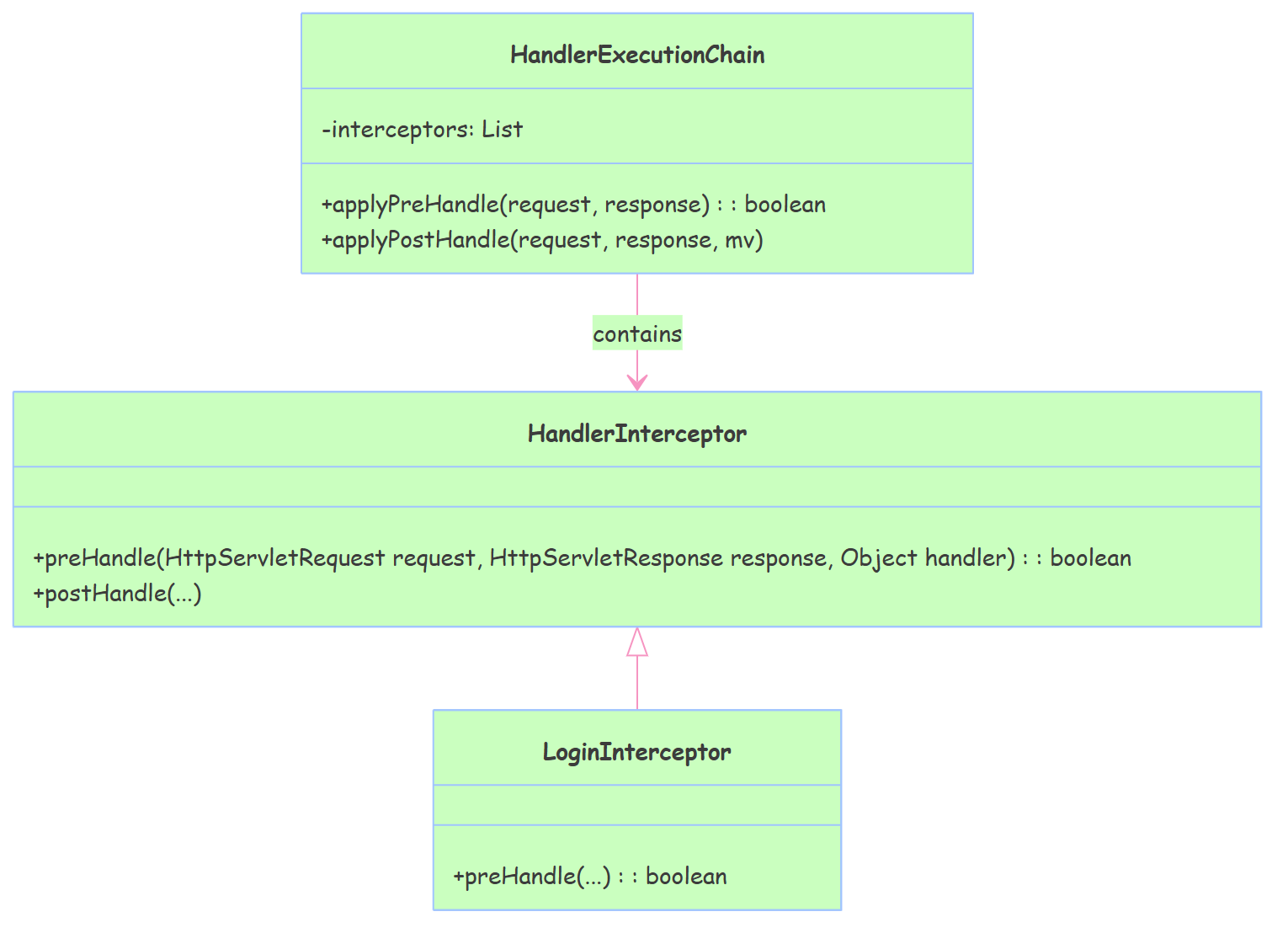

(4) 执行过程中会经过 Interceptor 拦截器链，可用于权限检查、日志打印等；

(5) 方法执行完成后返回 ModelAndView 或 ResponseEntity，经 ViewResolver 解析视图并渲染输出。

这一整套流程完全由 Spring 容器驱动，Controller、Service、Repository 都是被 IoC 管理的 Bean，AOP 可以自由切入，事务可以精准控制。

这才是 Spring 全栈能力的真正体现。稍后，会进行更深入的介绍。

1.2.4. 数据访问/集成层 (Data Access/Integration)

提供统一的数据访问抽象，支持多种持久化技术。

而不同的 ORM 框架（如 Hibernate、MyBatis）各有优劣，但直接使用它们容易造成代码冗余、异常混乱、事务难以统一。

Spring 设计了一套统一的数据访问抽象层，旨在屏蔽底层差异，降低开发复杂度，同时提供一致的编程模型和异常体系。

┌──────────────────────────────────────────────────────────────────────┐
│                   数据访问层架构                                       │
└──────────────────────────────────────────────────────────────────────┘┌──────────┐     ┌──────────────────┐  ┌─────────────┐  ┌──────────┐│  用户代码  │    │ 声明式事务         │  │ 数据访问 模板 │  │   ORM    ││ (@Service)│    │ (@Transactional) │  │             │  │   集成层  │└──────────┘     └──────────────────┘  └─────────────┘  └──────────┘△              △┌──────────┐  ┌──────────┐  ┌────────────────┐  ┌───────────┐│ 事务管理  │  │ 统一异常   │  │ JDBC抽象        │  │ Hibernate ││  器      │  │  处理     │  │ (JdbcTemplate) │  │    JPA等   │└──────────┘  └──────────┘  └────────────────┘  └────────────┘

该层的核心价值体现在三个方面：

(1) JDBC 抽象（JdbcTemplate）：

原生 JDBC 写起来繁琐且易错（Connection、Statement、ResultSet 需手动关闭）。Spring 提供了 JdbcTemplate，封装了 try-catch-finally 流程，开发者只需关注 SQL 和结果映射，其余交给模板处理。例如一行代码即可完成查询：

List<User> users = jdbcTemplate.query("SELECT * FROM user", new UserRowMapper());

(2) 统一异常体系（DataAccessException）：

不同数据库驱动抛出的异常类型各异（SQLException 子类繁多），不利于统一处理。Spring 将所有数据访问异常转换为 DataAccessException 的继承体系，且均为非检查异常，避免强制 try-catch，提升编码体验。

(3) 声明式事务管理（@Transactional）：

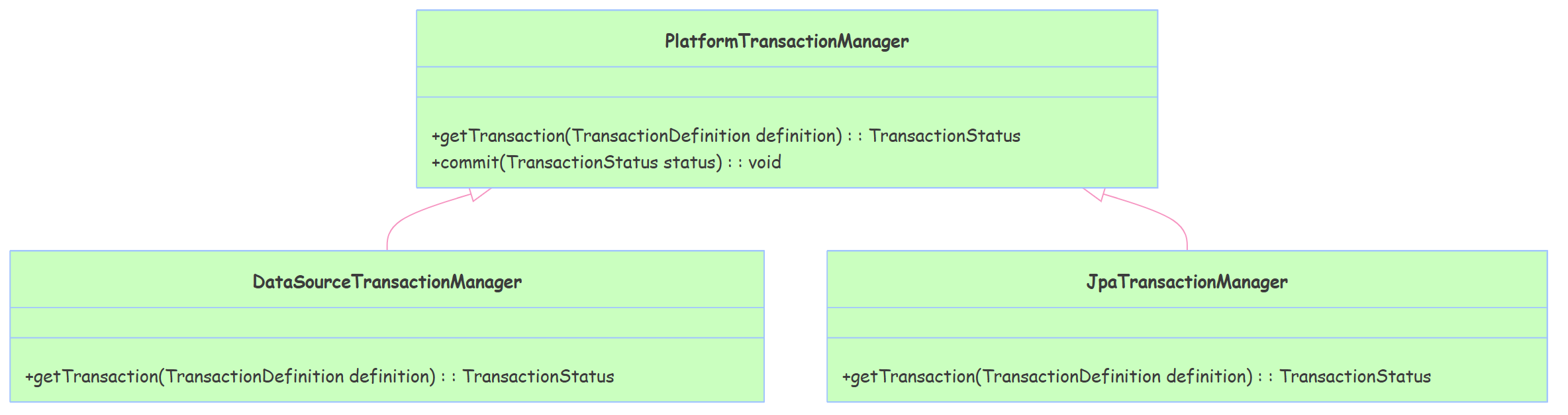

通过 AOP + 事务管理器（PlatformTransactionManager），开发者无需手动 commit/rollback，只需在方法上加 @Transactional 注解，Spring 就会在方法前后自动开启和提交事务。结合传播行为（Propagation）和隔离级别（Isolation），可灵活应对复杂业务场景。

此外，该层还提供了对主流 ORM 框架的良好集成支持，如 Hibernate、JPA、MyBatis 等，既保留了框架本身的强大功能，又享受 Spring 的事务管理和生命周期管理优势。

至此， 完成了对 Spring 架构的全景扫描 介绍。

从核心容器出发，穿过 AOP、Web、Data 各大功能支线，最终抵达生态顶端的 Boot 与 Cloud。

每一层都不是孤立存在，而是彼此依赖、层层递进的结果。

二、Spring 架构的核心设计理念

1. 依赖注入 (Dependency Injection)

在传统开发模式中，对象往往需要自行创建其所依赖的组件，导致类与类之间形成强耦合关系。一旦依赖发生变化（例如更换实现类或添加 mock 测试），就必须修改源码，严重违背了“开闭原则”。这种硬编码式的依赖管理，在项目规模扩大后会显著增加维护成本和测试难度。

而 Spring 框架通过引入依赖注入（DI）机制，将对象的创建与依赖的组装过程， 从代码内部剥离出来，交由 IoC 容器统一管理和调度。这样一来，组件之间的协作不再依赖于具体实现，而是基于抽象进行装配，从而实现了真正的松耦合设计。

Spring DI 机制 ， 将对象创建和依赖组装的控制权从代码内部转移到外部容器，实现组件间的松耦合。

// 传统方式 - 紧耦合
public class UserService {private UserRepository userRepository = new UserRepositoryImpl();
}// Spring DI - 松耦合
@Component
public class UserService {private final UserRepository userRepository;// 构造器注入public UserService(UserRepository userRepository) {this.userRepository = userRepository;}
}

上面的例子 ，UserService 只需关注“我需要一个用户仓库”，而不必关心“它怎么来、是谁提供的”。

这种职责分离的设计思想，正是现代企业级应用架构的核心理念之一，也是面试中高频考察的“控制反转”与“依赖倒置”原则的实际体现。

2. 面向接口编程

接口作为契约，定义了行为规范，屏蔽了底层实现细节。

Spring 正是依托这一思想，使得同一接口可以有多种实现，并在运行时根据配置或条件动态选择具体实现类。

这不仅提升了系统的灵活性，也为单元测试中的 Mock 替换提供了便利。

以数据访问层为例，我们可以定义一个统一的 UserRepository 接口，约定所有用户查询操作的标准方法：

// 定义接口
public interface UserRepository {User findById(Long id);
}

随后，针对不同的持久化技术，提供各自的实现方案：

@Repository
public class JpaUserRepository implements UserRepository {// JPA 实现，利用 Hibernate 进行 ORM 映射
}@Repository
public class MybatisUserRepository implements UserRepository {// MyBatis 实现，通过 XML 或注解编写 SQL 映射
}

当 UserService 通过 DI 注入的是 UserRepository 接口时，Spring 容器会根据当前上下文环境（如配置文件、Profile 设置或 Bean 命名）自动选择合适的实现类完成注入。

开发者无需改动任何业务代码，即可实现数据库访问技术栈的平滑切换。

“面向接口而非实现”的编程方式， 也 是面试官判断候选人是否具备良好设计思维的重要指标 ，往往是拉开差距的关键点。

3. 模板方法模式消除重复代码

在实际开发中，许多通用流程存在大量 通用流程/样板代码（boilerplate code）。

比如 JDBC 操作中的连接获取、预编译语句构建、异常处理、资源释放等。

这些 通用流程/样板代码（boilerplate code）， 逻辑高度重复，且与核心业务无关。若每次都手动编写，不仅效率低下，还容易出错。

Spring 大量使用模板方法模式封装通用流程，让开发者 无需关心 通用流程 , 而 专注于业务逻辑 。

// 使用JdbcTemplate前 - 大量重复代码
public User findUser(Long id) {Connection conn = null;PreparedStatement stmt = null;ResultSet rs = null;try {conn = dataSource.getConnection();stmt = conn.prepareStatement("SELECT * FROM users WHERE id = ?");stmt.setLong(1, id);rs = stmt.executeQuery();// 处理结果集...} finally {// 关闭资源...}
}

这段代码看似简单， 但 几乎每个 DAO 方法都要写一遍 连接获取、预编译语句构建、异常处理、资源释放等，严重影响开发效率和代码整洁度。

而使用 Spring 提供的 JdbcTemplate 后，情况大为改观：

// 使用JdbcTemplate后 - 专注业务逻辑
public User findUser(Long id) {return jdbcTemplate.queryForObject("SELECT * FROM users WHERE id = ?", userRowMapper, id);
}

JdbcTemplate 内部封装了完整的执行流程，开发者只需提供 SQL 和结果映射逻辑（如 RowMapper），其余均由框架自动完成。

短短一行代码 实现业务，JdbcTemplate 完成了 从连接管理、SQL 执行到结果映射的全过程。

这 正是模板方法模式的经典应用。

4. 现代 Spring Boot - 约定优于配置

随着 Spring 功能日益丰富，XML 配置逐渐变得冗长复杂，新手入门门槛高，项目搭建周期长。

为了解决这些问题，Spring 团队推出了 Spring Boot，其核心哲学就是“约定优于配置（Convention over Configuration）”。

这一理念源自 Ruby on Rails，强调通过合理的默认值和自动化机制，减少开发者的手动配置工作。

Spring Boot 的自动配置体系正是这一思想的集中体现。它通过一系列 Starter 依赖、条件化配置和嵌入式容器，构建了一套高度集成的开箱即用解决方案。

Spring Boot 通过"约定优于配置"理念提供开箱即用的自动配置，大幅简化了 Spring 应用的搭建和部署过程。

┌──────────────────────────────────────────────────────────────┐
│                 Spring Boot 自动配置架构                       │
└──────────────────────────────────────────────────────────────┘┌──────────────┐    ┌────────────────┐    ┌───────────────┐│   Starter    │ -> │ 自动配置        │ -> │ 条件化配置      ││  (依赖描述)   │    │ (@EnableAuto   │    │ (@Conditional)│└──────────────┘    │  Configuration)│    └───────────────┘└─────────────────┘△┌───────────────┐    ┌─────────────────┐    ┌─────────────┐│  外部化配置     │ -> │ 嵌入式容器      │ -> │  Actuator   ││ (application  │    │ (Tomcat/Jetty)  │    │ (监控管理)   ││  .properties) │    └─────────────────┘    └─────────────┘└───────────────┘

整个流程可以从左到右拆解为几个关键环节：

• Starter 依赖：通过引入 spring-boot-starter-web 这样的 starter 包，Maven/Gradle 会自动拉取 Web 开发所需的全部依赖（如 Spring MVC、Jackson、Tomcat），无需逐一声明。
• 自动配置：Spring Boot 在启动时扫描 classpath，发现存在 DispatcherServlet 类就会自动配置 Spring MVC 环境；发现存在 H2 数据库驱动, 则自动配置内存数据库连接。
• 条件化配置： 背后是 @Conditional 注解家族的支持，比如 @ConditionalOnClass、@ConditionalOnMissingBean，确保配置只在满足特定条件时才生效，避免冲突。
• 外部化配置：通过 application.properties 或 application.yml 文件，轻松调整端口、日志级别、数据库地址等参数，支持多环境 Profile 切换。
• 嵌入式容器：简化部署流程， 不用在 部署 WAR 包到独立 Tomcat。 Spring Boot 内置了 Tomcat、Jetty 等服务器，应用启动即服务，简化部署流程。
• Actuator 监控：通过 /actuator/health、/actuator/metrics 等端点，快速查看应用健康状态、性能指标，便于生产环境运维。

这套机制不仅让初学者能“5 分钟启动一个 REST API”，也让资深开发者能够快速搭建微服务原型、进行敏捷迭代。

三、Spring 中使用的主要设计模式

以下是对 Spring 中 10 种设计模式的逐一解析，包括模式简介、Spring 源码应用、对应的 类图（聚焦核心类关系）：

1. 工厂模式（Factory Pattern）

简介：通过工厂类封装对象创建逻辑，用户无需直接实例化对象，降低耦合。

在复杂系统中，如果对象的创建过程散落在各处，不仅会导致代码重复，还会造成模块间的强耦合——一旦构造逻辑变更，多个调用方都得跟着修改。

为了解决这一问题，工厂模式应运而生：它将对象的实例化过程集中到一个“工厂类”中统一管理，使用者只需向工厂提出需求（如传入名称或配置），即可获得对应的实例，而无需关心其背后是如何被创建出来的。

这种设计实现了创建逻辑与使用逻辑的解耦，提升了系统的可维护性和扩展性，是典型的“控制反转”思想的体现。

Spring 源码应用：

• BeanFactory 是核心工厂接口，定义了 getBean() 等方法，负责创建和管理 Bean。
• ApplicationContext 继承 BeanFactory，扩展了企业级功能（如事件发布、资源加载），是更常用的工厂实现。
• 核心逻辑：通过 BeanDefinition 解析配置（XML / 注解），由工厂负责实例化、依赖注入。

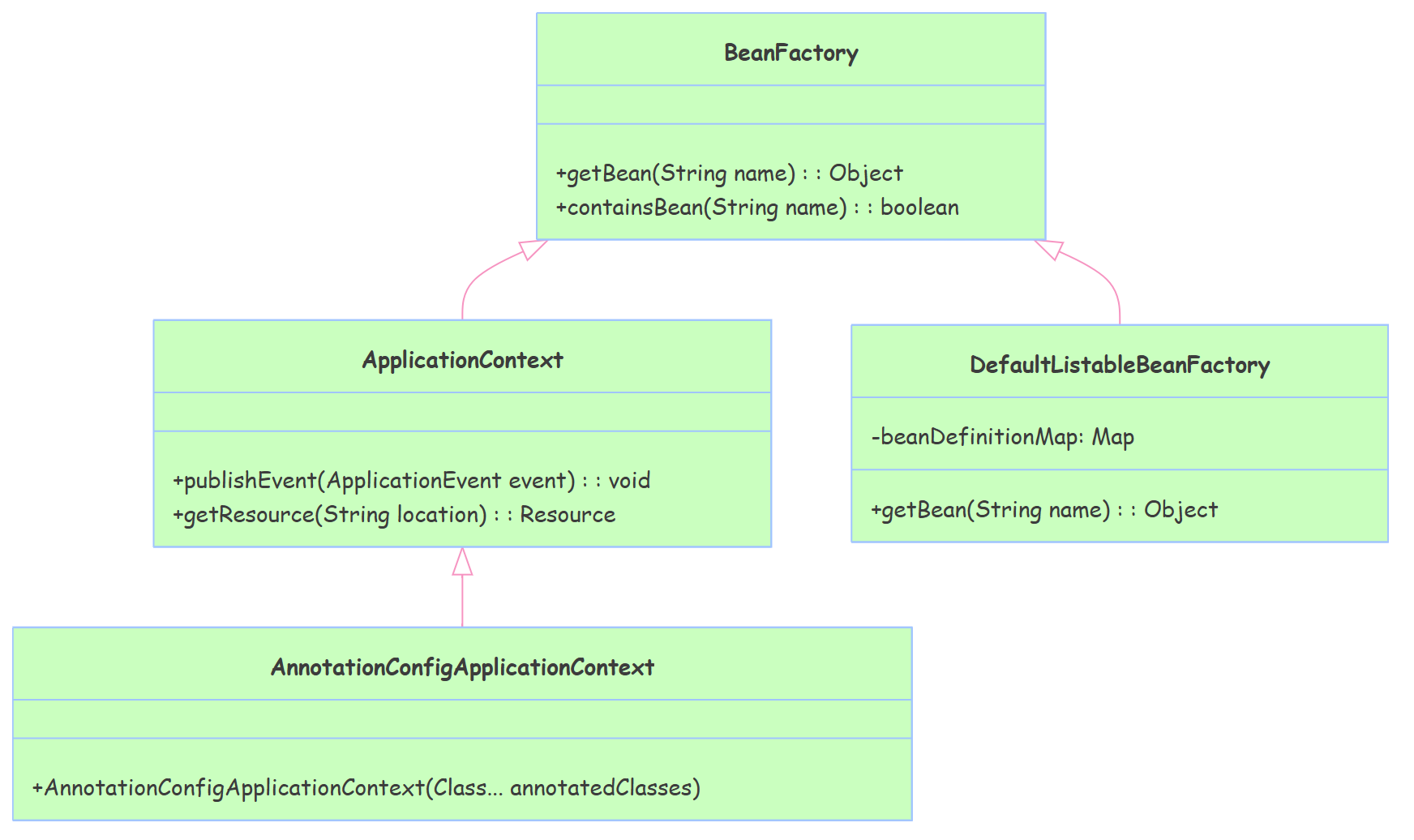

UML 类图：

位于最顶端的是 BeanFactory 接口，它是整个 Bean 创建体系的基石，定义了诸如 getBean() 和 containsBean() 这样的核心方法，构成了 IOC 容器最基本的行为契约。所有具体的工厂实现都必须遵循这一规范。

向下延伸，DefaultListableBeanFactory 实现了 BeanFactory，并成为 Spring 内部真正执行 Bean 创建和注册的核心组件。它内部维护了一个 beanDefinitionMap，用于存储解析后的 BeanDefinition，可以说，它是 Spring 容器的“运行时大脑”。

同时，ApplicationContext 接口也继承自 BeanFactory，但它并不直接参与底层创建细节，而是专注于增强上层能力，比如通过 publishEvent() 支持事件监听模型，或通过 getResource() 提供统一资源访问接口。这体现了典型的“组合优于继承”的设计哲学——在保留基础能力的同时，叠加更高阶的企业特性。

最终，像 AnnotationConfigApplicationContext 这样的具体上下文实现类，则进一步聚焦于特定使用场景，例如基于 Java 注解的配置类启动流程。它在初始化时接收配置类数组，并触发完整的容器刷新流程，包括扫描注解、注册 Bean 定义、创建单例实例等步骤，是开发者日常编码中最常接触的入口点之一。

这个层层递进的类图结构，既体现了面向对象的设计美感，也反映了 Spring 架构中“分层治理、职责分明”的工程智慧。

2. 单例模式（Singleton Pattern）

简介：确保一个类仅存在一个实例，并提供全局访问点。

在大型系统设计中，某些核心组件——比如配置管理器、线程池、缓存容器等——需要在整个应用生命周期中保持唯一性，避免资源浪费或状态冲突。

这就引出了“单例模式”的经典设计意图：保证一个类有且仅有一个实例，并提供一个全局可访问的入口。

尤其是在像 Spring 这样的重量级框架中，单例不仅是设计选择，更是性能与一致性的基石。

Spring 源码应用：

• Bean 默认作用域为 singleton，由 SingletonBeanRegistry 接口定义单例管理规范。
• DefaultSingletonBeanRegistry 实现单例缓存（singletonObjects 哈希表），通过双重检查锁保证线程安全。

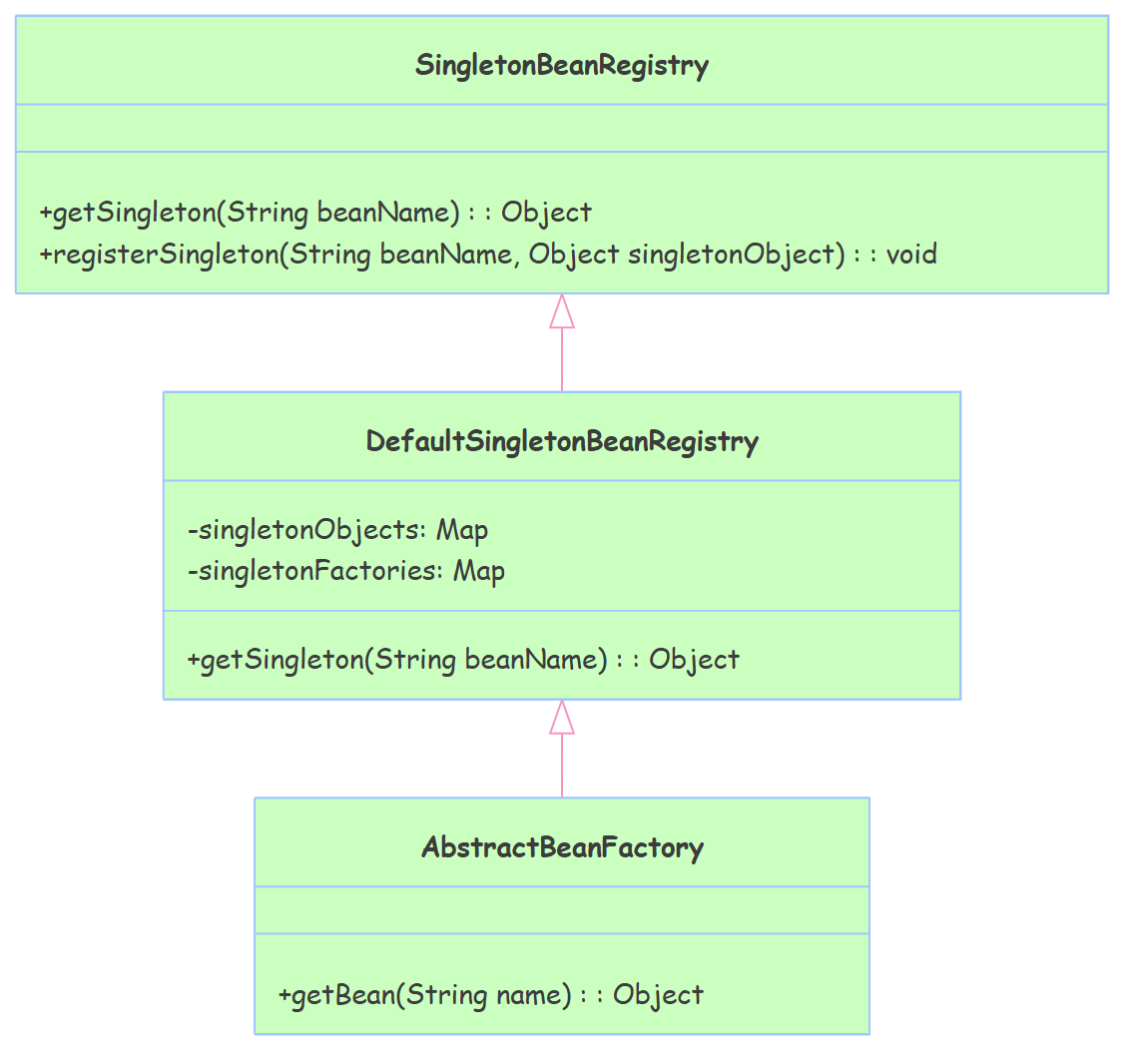

UML 类图：

位于顶层的是 SingletonBeanRegistry 接口，它定义了获取和注册单例的基本方法，充当整个单例管理体系的契约蓝本。

向下延伸，DefaultSingletonBeanRegistry 作为其实现类，不仅持有了 singletonObjects 这个核心的单例缓存映射表，还引入了 singletonFactories 来处理早期暴露对象和循环依赖问题，展现出更强的扩展能力。

向下延伸，AbstractBeanFactory 继承自 DefaultSingletonBeanRegistry，从而天然具备了对单例 Bean 的管理能力。

当我们调用 getBean() 方法时，实际流程会首先尝试从 singletonObjects 缓存中查找实例——这正是单例模式高效性的体现：“查缓存 → 命中返回 → 未命中则创建并放入缓存”。

整个类图清晰地展示了 Spring 如何通过继承与组合的方式，将单例模式无缝集成进 Bean 工厂体系，既保证了架构的清晰分层，又实现了功能的高度复用。

3. 代理模式（Proxy Pattern）

简介：为目标对象创建代理对象，在不修改原对象的情况下增强功能。

在实际开发中，常常需要对某个对象的功能进行增强，比如添加日志、权限校验、事务控制等，但又不希望直接修改原始业务类的代码——这不仅违背了开闭原则，还容易引发耦合和维护难题。

代理模式正是为了解决这一痛点而生：它通过为目标对象创建一个代理对象，在不侵入原逻辑的前提下，实现功能的透明扩展。

这种“中间人”机制，既保持了原有业务的纯粹性，又能灵活地织入横切关注点，是AOP（面向切面编程）的核心实现基础。

Spring 源码应用：

• AOP 底层通过 ProxyFactory 创建代理，支持 JDK 动态代理（JdkDynamicAopProxy）和 CGLIB 代理（CglibAopProxy）。
• 代理对象会拦截目标方法，执行切面逻辑（如 @Before、@After 通知）。

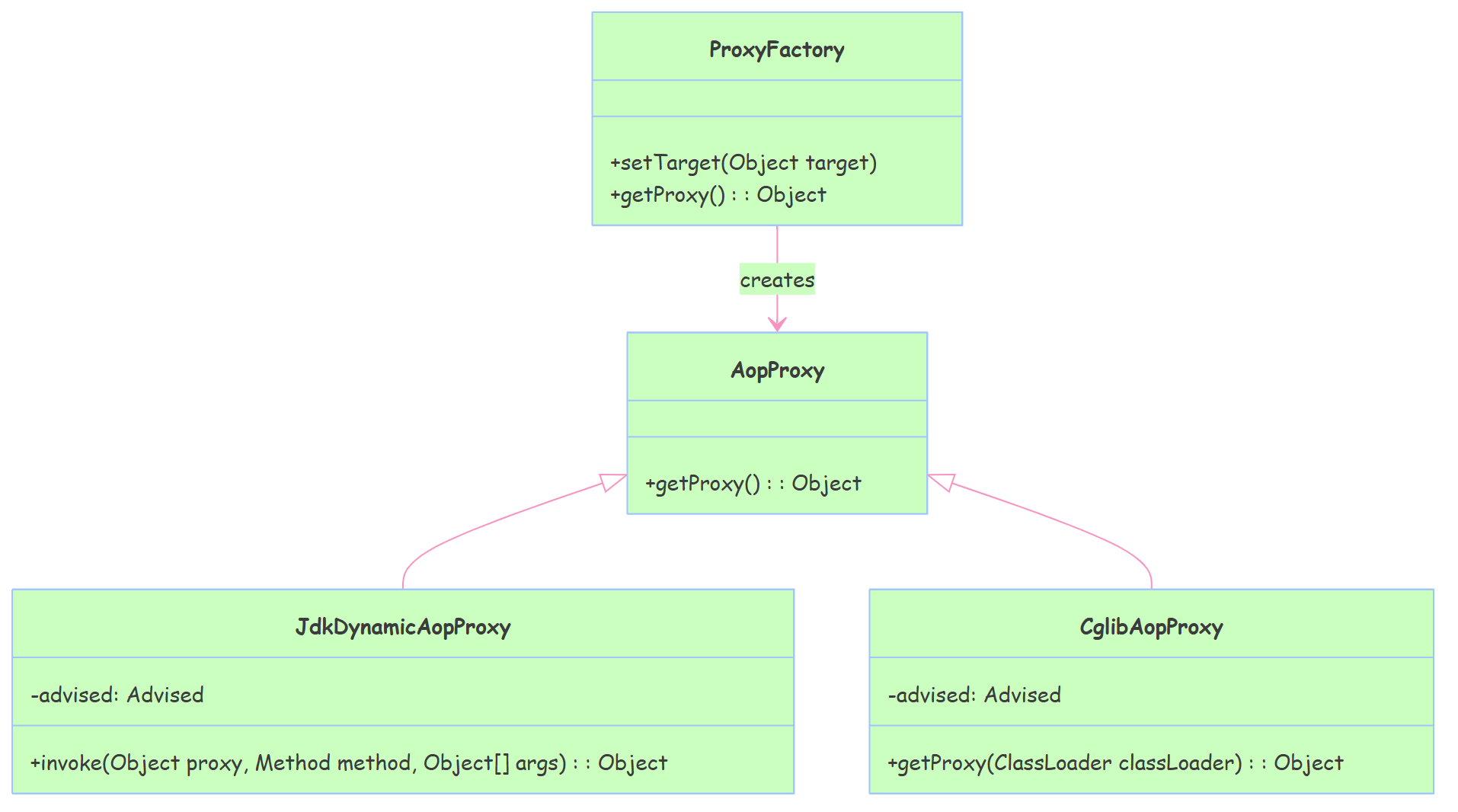

UML 类图：

从图中可以看出，AopProxy 作为顶层抽象角色，定义了获取代理对象的统一契约。

JdkDynamicAopProxy 和 CglibAopProxy 分别实现该接口，封装各自特有的代理生成逻辑。

而 ProxyFactory 则作为客户端与代理系统之间的桥梁，持有目标对象配置，并委托具体的 AopProxy 实现来完成代理创建。

这种职责分离的设计，使得 Spring AOP 具备良好的扩展性和可插拔性，也为我们在面试中解释“AOP底层原理”提供了清晰的思维路径。

4. 模板方法模式（Template Method Pattern）

简介：父类定义算法骨架（固定流程），子类实现具体步骤（可变逻辑）。

在软件设计中，我们常常会遇到这样一类问题：某个操作的执行流程是固定的，比如“连接资源 → 执行操作 → 处理结果 → 释放资源”，但其中某些环节的具体实现却因场景而异。

如果每次都在相同流程中重复编写类似的代码，不仅容易出错，也违背了 DRY 原则。

此时，就需要一种能够“封装不变，扩展可变”的设计模式——模板方法模式应运而生。

它通过在父类中定义完整的算法骨架，将通用流程固化下来，而把需要灵活定制的步骤延迟到子类中实现，从而实现行为的复用与扩展的解耦。

Spring 源码应用：

• JdbcTemplate 封装 JDBC 固定流程（获取连接、处理异常、关闭资源），通过 RowMapper 回调让用户定义结果映射。
• 核心方法 execute() 为模板，query() 等方法调用模板并传入回调。

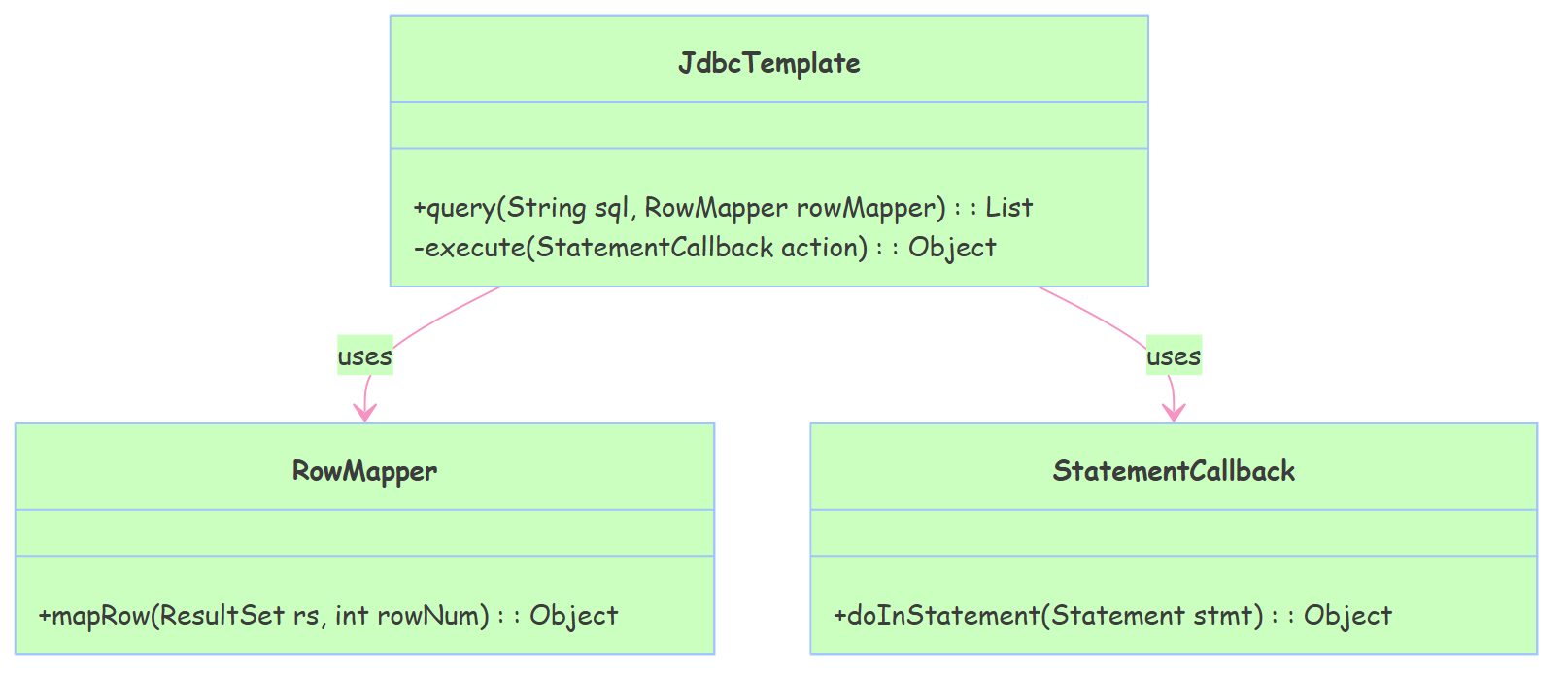

UML 类图：

JdbcTemplate 并不直接完成所有工作，而是依赖两个关键的回调接口：RowMapper 和 StatementCallback。前者用于定制结果集的映射规则，后者则封装具体的 SQL 执行动作。

虽然严格意义上这更像是“模板方法 + 回调”的混合模式（而非传统继承式的模板方法），但其本质仍体现了模板方法的设计哲学——即控制流程的主导权掌握在模板类手中，外部组件只需聚焦于“变”的部分。

这也解释了为什么 Spring 框架能在保持高度灵活性的同时，依然维持一致的错误处理和资源管理标准。

5. 观察者模式（Observer Pattern）

简介：定义对象间一对多依赖，当 “主题” 状态变化时，通知所有 “观察者”。

在典型的系统设计中，模块之间的耦合如果过高，会导致扩展困难、维护成本上升。

为了解决这一问题，观察者模式应运而生——它是一种行为型设计模式，用于解耦事件的发布者（即“主题”）与订阅者（即“观察者”）。

核心思想是：一个对象（主题）维护一系列依赖它的对象（观察者），一旦状态发生变化，就自动通知所有观察者进行相应处理。这种机制天然适用于需要异步通信或事件驱动的场景。

在 Spring 框架中，这一模式被广泛应用于上下文事件机制，成为实现组件间低耦合通信的重要手段。

Spring 源码应用：

• ApplicationEvent 是事件基类（如 ContextRefreshedEvent）。
• ApplicationListener 是观察者接口，实现类监听特定事件。
• ApplicationEventPublisher 负责发布事件，AbstractApplicationContext 实现发布逻辑。

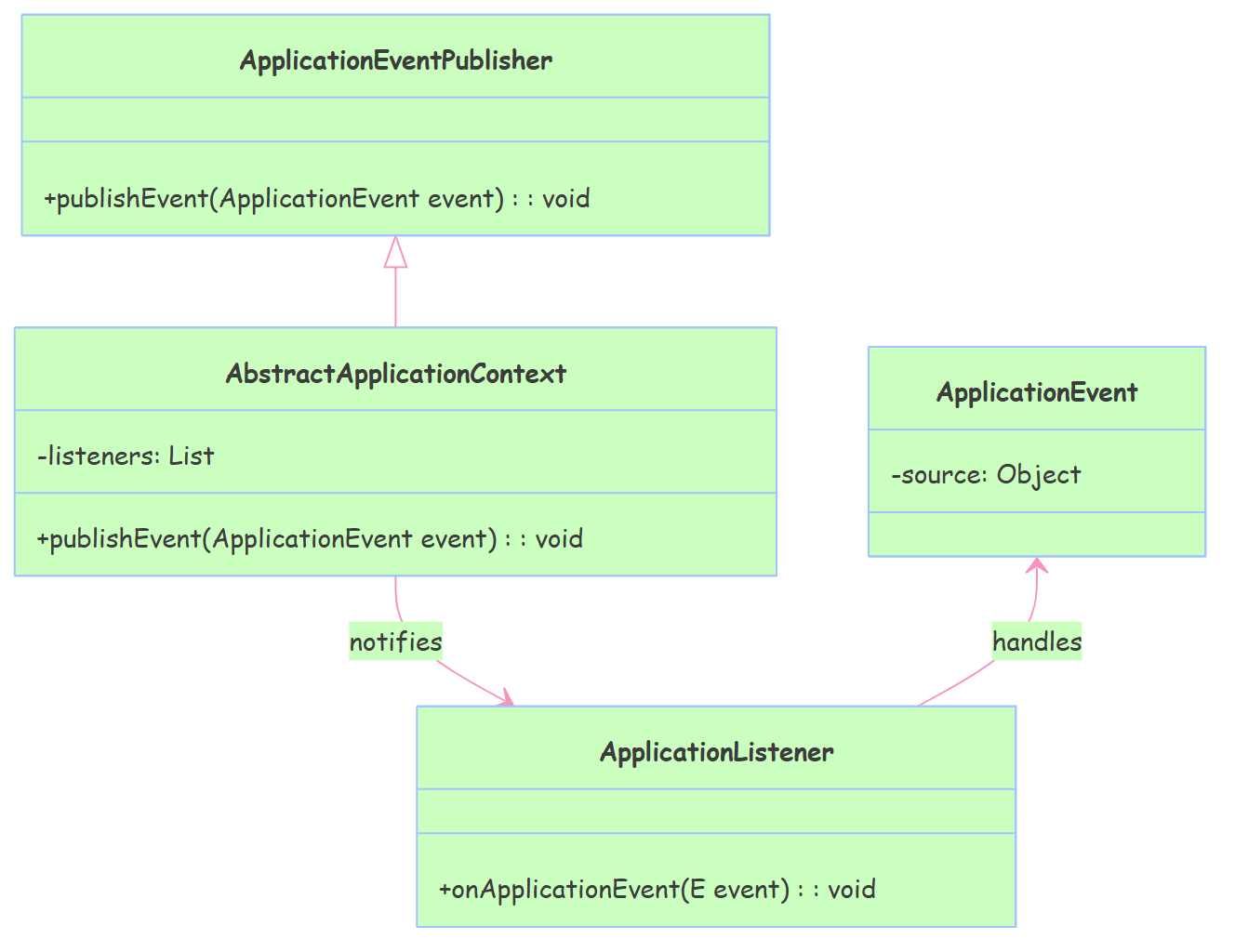

UML 类图：

上述类图清晰地描绘了 Spring 事件机制背后的观察者模式结构。

其中，ApplicationEvent 作为所有事件的顶层父类，封装了事件源（source）信息，代表系统中发生的某种状态变更；

ApplicationListener 是参数化接口，通过泛型约束可监听特定类型的事件，并在 onApplicationEvent 方法中执行回调逻辑，体现了“观察者”的行为契约；

ApplicationEventPublisher 定义了事件发布的标准方法，是外部组件触发事件的主要入口。

而 AbstractApplicationContext 作为整个事件体系的核心协调者，一方面实现了 ApplicationEventPublisher 接口以支持事件发布功能，另一方面持有一组 ApplicationListener 实例，在调用 publishEvent 时逐一通知这些监听器。

箭头关系明确表达了职责流向：上下文向监听器发出通知，监听器则针对具体事件类型做出反应。

这一设计既保证了松耦合，又具备良好的可扩展性，为后续引入异步事件、条件监听等高级特性打下了坚实基础。

6. 适配器模式（Adapter Pattern）

简介：将一个类的接口转换为另一个接口，使不兼容的类可协同工作。

在实际开发中，我们常常会遇到接口不匹配的问题——某些类的设计初衷和当前上下文所需的调用方式存在差异，直接集成会导致耦合度高、扩展性差。

这时，适配器模式（Adapter Pattern）就派上了用场。

它作为一种结构型设计模式，核心作用是“转换接口”，即将一个类的接口封装成客户端所期望的另一种形式，从而让原本因接口不兼容而无法协作的类能够一起工作。

Spring 源码应用：

• HandlerAdapter 适配不同类型的 Handler（如 @RequestMapping 方法、Controller），提供统一的 handle() 方法。
• RequestMappingHandlerAdapter 专门适配注解式处理器。

UML 类图：

图中定义了顶层接口 HandlerAdapter，它规定了所有适配器必须实现的 handle() 方法，作为 DispatcherServlet 与具体处理器之间的统一调用入口。

RequestMappingHandlerAdapter 作为其实现类之一，承担起对接 HandlerMethod 的职责.

HandlerMethod 并不是传统意义上的 Controller 对象，而是一个封装了目标方法（Method）和目标实例（Object）的元数据载体。

注意，RequestMappingHandlerAdapter 并不直接继承或实现 HandlerMethod，而是以依赖关系（association）“适配”它，表明该适配器能够在运行时接收 HandlerMethod 类型的处理器对象，并将其转化为可执行的操作。

这种设计既保持了职责分离，又增强了扩展性：未来若新增其他类型的处理器（如函数式路由、响应式控制器），只需添加新的适配器实现，而不影响现有调用链路。

为了帮助大家理解，尼恩梳理了一下伪代码：

// 适配器接口：定义统一方法
interface HandlerAdapter {ModelAndView handle(request, response, handler);
}// 具体适配器：适配HandlerMethod
class RequestMappingHandlerAdapter implements HandlerAdapter {// 实现统一方法，内部处理HandlerMethodModelAndView handle(request, response, handler) {HandlerMethod hm = (HandlerMethod) handler;// 解析参数、调用目标方法Object result = hm.getMethod().invoke(hm.getBean(), parseParams(request));return new ModelAndView(result);}
}// 前端控制器调用适配器
class DispatcherServlet {void doDispatch() {HandlerMethod handler = handlerMapping.getHandler(request);// 无需关心handler类型，通过适配器调用ModelAndView mav = handlerAdapter.handle(request, response, handler);}
}

整个架构因此具备了高度的模块化与可维护性。 不仅提升了系统的灵活性，也为后续的功能扩展和组件替换提供了良好的解耦基础，特别适用于需要整合遗留系统或第三方库的复杂项目场景。

7. 装饰器模式（Decorator Pattern）

在软件设计中， 常常面临这样一个挑战：如何在不修改原有类代码的前提下，为其动态地增加新的行为或职责？

这就引出了“装饰器模式”的核心思想——通过组合而非继承的方式，在运行时为对象扩展功能。

这种设计既符合开闭原则（对扩展开放、对修改关闭），又能避免因继承导致的类爆炸问题。

经典场景：动态为对象添加额外功能，不改变原类结构。

Spring 源码应用：

• BeanWrapper 包装 Bean 对象，提供属性访问、类型转换等增强功能。
• BeanWrapperImpl 是主要实现，通过 PropertyAccessor 接口扩展功能。

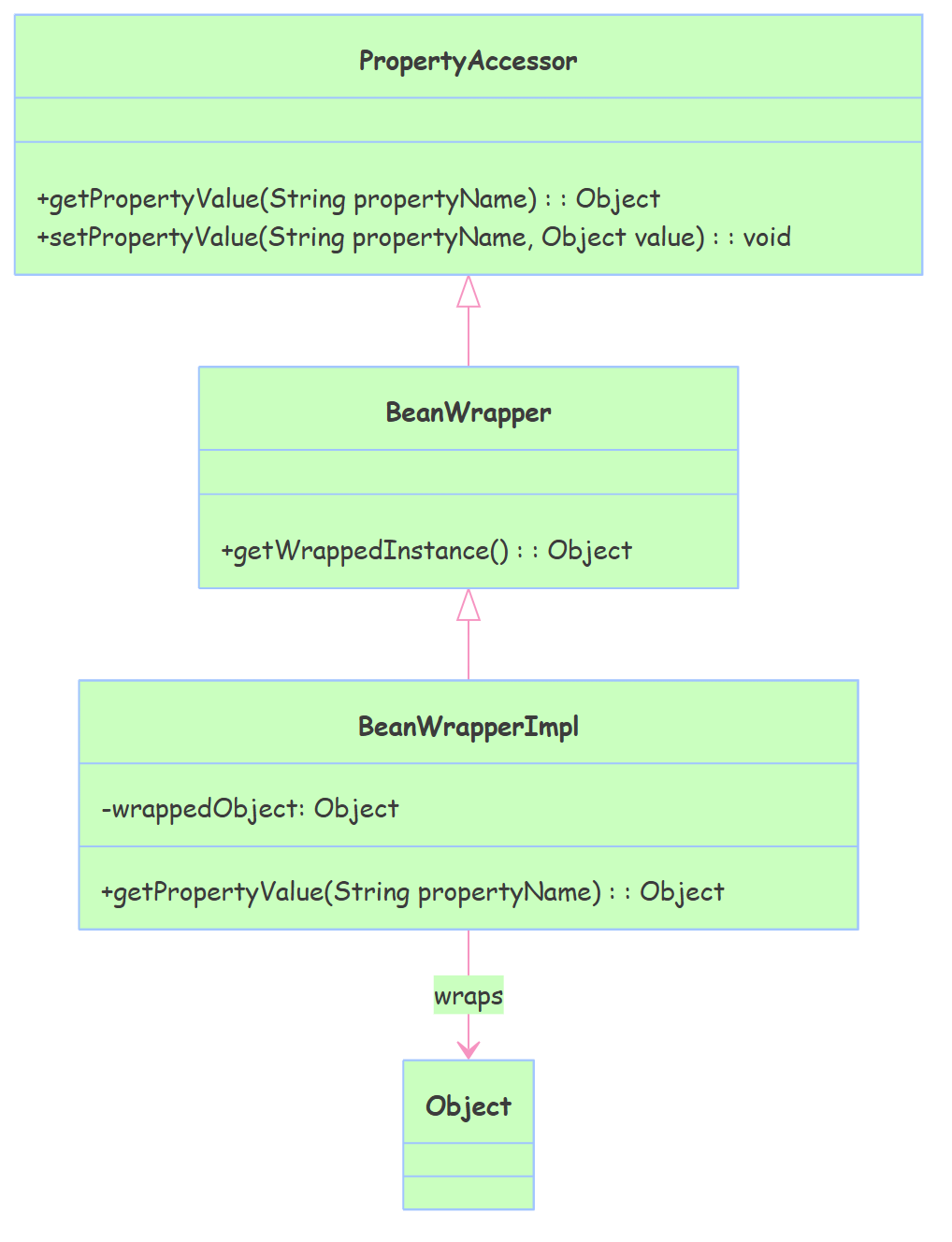

UML 类图：

从设计结构上看，PropertyAccessor 作为顶层接口，定义了属性操作的基本契约——获取与设置属性值，是整个功能体系的入口。

BeanWrapper 在此基础上进一步扩展，引入 getWrappedInstance() 方法，用于暴露被包装的原始对象，从而建立起“包装者-被包装者”的关系模型。

最终，BeanWrapperImpl 作为具体实现类，继承并整合了上述能力，并通过组合方式持有实际的 Object 引用，实现真正的封装与增强。

整个类图清晰地体现了“以接口隔离能力、以继承传递职责、以组合实现复用”的设计哲学。

为了帮助大家理解，尼恩梳理了一下伪代码：

// 顶层接口：定义属性操作契约
interface PropertyAccessor {Object getPropertyValue(String name);void setPropertyValue(String name, Object value);
}// 包装器接口：扩展获取被包装对象能力
interface BeanWrapper extends PropertyAccessor {Object getWrappedInstance();
}// 具体实现：装饰目标对象并增强功能
class BeanWrapperImpl implements BeanWrapper {private Object wrappedObject; // 被装饰的原始对象Object getPropertyValue(String name) {// 注意，在这里可以做增强，比如解析嵌套属性、类型转换等return extractValue(wrappedObject, name); }Object setPropertyValue(String name,String objectvalue) {// 装饰器：带类型检查 + 数据验证// 注意，在这里可以做增强，比如解析嵌套属性、类型转换等return setValue(wrappedObject, name,objectvalue); }Object getWrappedInstance() { return wrappedObject; }}

装饰器模式在 BeanWrapper 中的应用：

// 1. 原始对象
User user = new User("张三", 25);// 2. 创建装饰器包装原始对象
BeanWrapper wrapper = new BeanWrapperImpl(user);// 3. 通过装饰器增强的功能访问属性
wrapper.setPropertyValue("name", "李四");  // 自动类型转换 + 属性验证
Object name = wrapper.getPropertyValue("name");  // 嵌套属性支持// 4. 获取原始对象（装饰器不改变原始对象身份）
User originalUser = wrapper.getWrappedInstance();// 5. 对比：直接访问 vs 装饰器增强访问
user.setName("王五");  // 原始方式：无额外功能
wrapper.setPropertyValue("name", "王五");  // 装饰器：带类型检查 + 数据验证

8. 策略模式（Strategy Pattern）

简介：定义算法家族，封装每个算法，使它们可互换。

在实际开发中，我们经常会遇到一类问题：同一项功能存在多种实现方式，且这些方式在不同场景下可以相互替换。

比如事务管理，既可以基于 JDBC 直接控制，也可以通过 JPA 或 Hibernate 实现；资

比如源加载，既可以从类路径读取，也可以从 Web 上下文中获取。

如果把这些变化的逻辑硬编码到业务代码中，不仅会导致代码臃肿，还会严重降低系统的扩展性和维护性。

此时，就需要一种设计模式来解耦“使用算法”和“实现算法”的关系——这就是策略模式的核心思想。

通过定义一个算法家族，将每一个具体算法封装成独立的类，并让它们实现统一接口，从而实现算法之间的自由切换与动态替换。

Spring 源码应用：

• PlatformTransactionManager 定义事务管理接口，不同实现对应不同策略（如 DataSourceTransactionManager 用于 JDBC 事务）。
• ResourceLoader 接口的实现（DefaultResourceLoader、ServletContextResourceLoader）对应不同资源加载策略。

UML 类图：

上述 UML 图直观展示了策略模式在 Spring 事务管理中的结构实现。

PlatformTransactionManager 作为策略接口，扮演着“算法族”的抽象角色，规定了所有事务管理器必须遵循的行为契约。

而 DataSourceTransactionManager 和 JpaTransactionManager 则是具体的策略实现类，各自封装了针对不同持久化技术的事务控制逻辑。

客户端（如 TransactionTemplate 或声明式事务代理）仅依赖于顶层接口，运行时根据配置动态注入具体实现，从而实现策略的透明切换。

这种设计不仅符合开闭原则（对扩展开放，对修改关闭），还为单元测试中的 mock 替换提供了便利，是面试中高频考察的“设计模式 + 源码实践”结合点。

9. 责任链模式（Chain of Responsibility Pattern）

简介：多个处理器按顺序处理请求，每个处理器可决定是否传递给下一个。

核心思想是将请求的处理过程分解为多个独立的处理单元（即“处理器”），这些处理器按照预定义的顺序串联成一条链。

当请求进入链时，会依次经过每个处理器进行判断和操作——而关键在于，每一个处理器都有权决定是否继续将请求传递给下一个节点。

如果当前处理器能够独立完成处理或判定请求不合法，则可以直接中断流程，无需后续执行。

这种设计不仅实现了请求发送者与接收者之间的解耦，还提升了系统的灵活性和扩展性，特别适用于需要多级校验、过滤或增强逻辑的场景。

Spring 源码应用：

• HandlerInterceptor 构成拦截器链，preHandle()、postHandle() 等方法按顺序执行。
• HandlerExecutionChain 管理拦截器列表，负责链式调用。

UML 类图：

HandlerInterceptor 作为所有拦截器的统一接口，定义了 preHandle、postHandle 和 afterCompletion 三大核心方法，为各类业务定制提供了标准契约。

具体的拦截逻辑则由其实现类如 LoginInterceptor 来完成，例如在 preHandle 中验证用户登录状态并决定是否放行请求。

而 HandlerExecutionChain 扮演了“责任链管理者”的角色，内部持有一个 List<HandlerInterceptor>，负责按序调度各个拦截器的方法调用。

它提供的 applyPreHandle、applyPostHandle 等方法封装了链式传播的控制逻辑，比如一旦某个 preHandle 返回 false，就会停止遍历并直接返回失败信号。这种职责分离的设计使得链的构建与执行逻辑高度内聚，同时也便于测试和扩展——新增一个拦截器无需修改原有代码，只需注册即可生效，完美契合开闭原则。

10. 外观模式（Facade Pattern）

外观模式（Facade Pattern） 简介：为子系统中的一组接口提供一个统一的高层接口，使子系统更易于使用。

在实际开发中，我们常常会遇到这样的场景：多个复杂的子系统协同工作才能完成某个功能，而外部调用者无需关心子系统的内部细节，只需要一个简单的入口即可触发整个流程。

这种设计的核心思想正是外观模式（Facade Pattern）。它强调接口简化 —— 外观对象封装子系统的交互逻辑，为外部提供统一的调用入口，屏蔽内部复杂的协作细节。

这种方式不仅降低了外部与子系统的耦合度，也减少了调用者的使用成本，让复杂系统的调用变得简单直观。

因此，外观模式作为经典的 23 种 GoF 设计模式之一，在框架设计中常用于封装内部复杂性，提供友好的对外接口。

Spring 源码应用：

• DispatcherServlet 作为前端控制器，封装了 HandlerMapping 查找处理器、HandlerAdapter 执行方法等一系列子系统交互，为外部请求提供统一的入口，调用者无需关心内部组件的协作细节。

UML 类图：

从类图可以看出，DispatcherServlet 与 HandlerMapping、HandlerAdapter 之间是典型的封装关系，且这种关系完全服务于 “简化接口” 这一目的。

外部只需通过 DispatcherServlet 即可触发完整流程:

doDispatch() 方法作为整个请求处理的统一入口，内部封装了调用 getHandler() 获取处理器、通过 handle() 执行方法等一系列子系统交互逻辑。

这种高内聚的封装方式，使得外部调用者无需了解子系统的存在：比如新增或替换 HandlerAdapter 时，外部调用方式无需任何改变，只需保证与 DispatcherServlet 的交互契约不变。

这也印证了 “封装复杂性，暴露简单性” 的设计原则，为框架的易用性和稳定性提供了坚实支撑。

11. 委派模式（Delegate Pattern）

上面的图中，还用到 委派模式（Delegate Pattern）。

委派模式（Delegate Pattern）简介：一个对象将任务委派给其他对象执行，自身仅负责协调。

在实际开发中，我们常常会遇到这样的场景：某个核心组件并不直接参与具体业务逻辑的实现，而是扮演“指挥官”的角色，根据上下文环境将具体工作分发给合适的协作对象去完成。

这种设计的核心思想正是委派模式（Delegate Pattern）。它强调职责分离——主控对象专注于流程调度与协调，而将具体的处理逻辑交给专门的处理器来执行。

这种方式不仅提升了代码的模块化程度，也为后续的功能扩展和维护提供了良好的结构基础。

因此，委派模式虽未被列为经典的23种GoF设计模式之一，但在大型框架和复杂系统中却无处不在。

Spring 源码应用：

• DispatcherServlet 作为主控对象(前端控制器)，将请求委派给 HandlerMapping 查找处理器、HandlerAdapter 执行方法等，自身不处理业务。

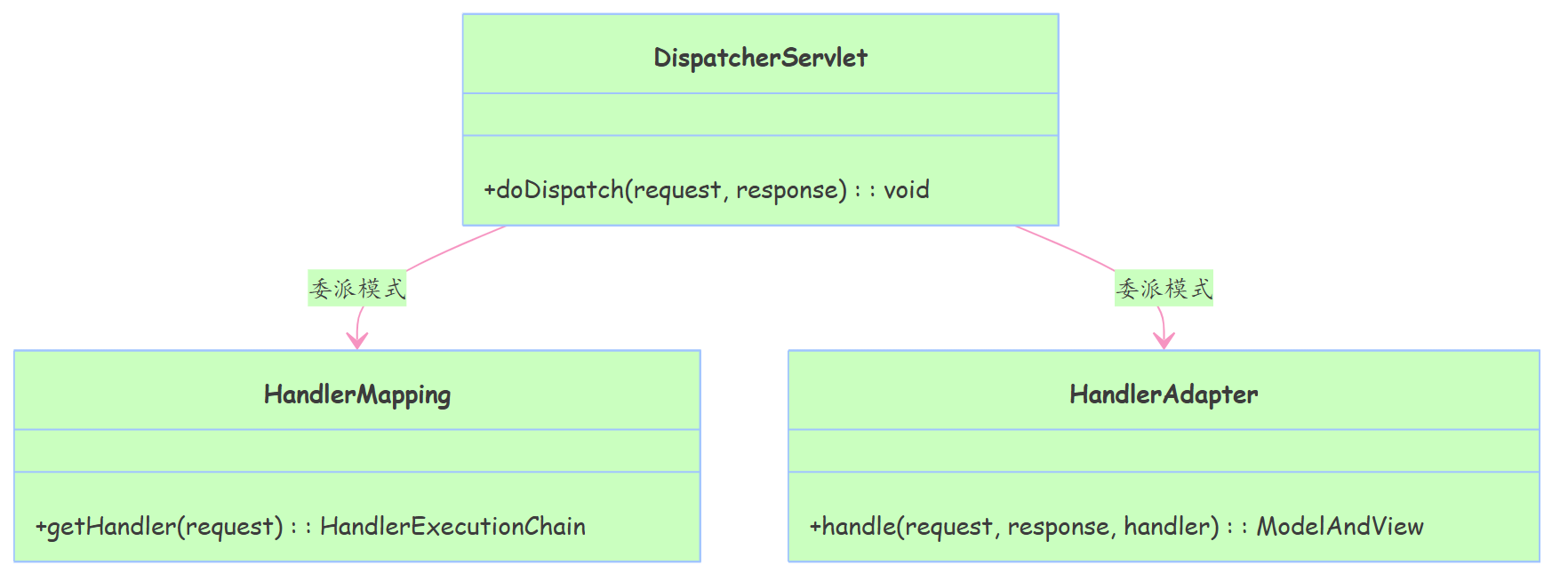

UML 类图：

从类图可以看出，DispatcherServlet 与 HandlerMapping、HandlerAdapter 之间是典型的依赖关系，且这种依赖完全服务于“任务委派”这一目的。

doDispatch() 方法作为整个请求分发的核心入口，内部通过调用 getHandler() 动态获取处理器，再交由 handle() 方法完成实际执行。

这种松耦合的交互方式，使得各个组件可以独立演化：比如新增一种自定义的 HandlerAdapter 支持新的控制器类型时，只需注册即可生效，DispatcherServlet 本身无需任何改动。

这也印证了“针对接口编程，而非实现”的设计原则，为框架的可插拔架构提供了坚实支撑。

spring 设计 小结

Spring 大量运用设计模式解决实际问题：工厂模式管理 Bean 生命周期，代理模式支撑 AOP，策略模式实现多方案灵活切换等。

这些模式的组合使 Spring 具备高扩展性和低耦合的特性，也是框架设计的经典范例。

四、一条 Rest微服务 请求走过的“设计模式链路”

......... 略5000字+

...................由于平台篇幅限制， 剩下的内容(5000字+)，请参参见原文地址

原始的内容，请参考 本文 的 原文 地址

本文 的 原文 地址
