分布式计算通信原语的抽象模型

学习深度神经网络并行策略时，常常混淆各种通信原语 Reduce/Scatter/Gather ... 本文尝试给出一种统一的抽象模型，将各类原语看作模型下一种个例。尝试简单调研并行计算理论，暂时没有找到完全一致对应的理论术语，故本文中许多术语概念临时创造使用，有较强民科意味，阅读时注意避免混淆。欢迎读者指点讨论！

GEMM 维度回顾

从最基础的矩阵乘法例子开始：

\[\mathbf{Y}_{B,O}=\mathbf{X}_{B,I} \mathbf{W}_{I,O} \]

一共是 Batch/Token Length 、Input Dimension、 Output Dimension 三个维度，更常用的维度记号是 M/N/K，个人习惯使用 B/I/O ，语义更直观一些。

考虑虽然 layer 和 layer 之间数据依赖上呈现串行特征，类似 ILP 可从用户并行度上拉出 Pipeline，故部署大致考虑 L/B/I/O 四个维度。X/W/Y 三个变量和 L/B/I/O 四个维度之间关系如下表，我们把变量-维度之间的关系用相关/不相关表示，比如 X 和 L/B/I 维度相关，X 和 O 维度不相关，该术语会用在后文分析之中。

变量	L	B	O	I
X	√	√	-	√
W	√	-	√	√
Y	√	√	√	-

分布式系统变量的三态

考虑某个变量在分布系统中有三种存在状态，假设变量的大小是 M ，节点的数量是 N：

状态	定义	系统中占用存储量
分散 (Partitioned)	每个节点拥有变量的一部分	M
复制 (Replicated)	变量被复制到所有节点	MN
集中 (Centralized)	只有一个节点拥有变量，其余节点不保存该变量	M

理论上变量在分布式机器中的映射关系超出这 3 类，比如在部分机器上进行复制/分散等，但为了讨论方便，仅以这三类状态进行讨论推导。

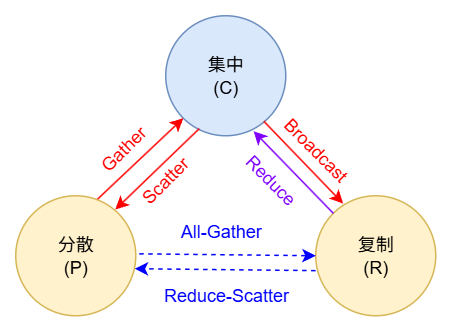

变量在不同的状态间切换则会产生通信开销，三个状态间并不是两两间可以互相直接转换，集中状态和任意状态间可以切换，而复制和分散之间的切换要经过集中状态。根据转换过程的起始和终点状态可定义通信原语，直接转换叫做一阶通信原语，转换两次的叫做二阶通信原语，二阶通信原语在逻辑上可以看作两个一阶通信原语的组合，实际物理实践并不存在一个中间过程，只是一个助记概念。All-Gather 名称要是叫做 Gather-Broadcast 一下就明晰了……

严格意义上每个机器存储的部分和 (Partial Sum）数据并不一致，部分和并不属于复制。但其维度特性流量特性和输出特征 Y 相似，为了建立统一理论分析，妥协将多份部分和视作 Y 在不同节点上的复制，故涉及复制到集中的 reduce 操作发生了变量的转换。故 Reduce-Scatter + All-Gather 的 All-reduce 按下面图示理解似乎没有发生状态变换，实际从部分和变为了输出特征。

Source\Target	分散	复制	集中
分散	-	All-Gather(2)	Gather
复制	Reduce-Scatter(2)	-	Reduce
集中	Scatter	Broadcast	-

不同状态间切换产生的流量开销如下，为方便计算，分析时近似 N>>1：

通信原语	阶数	流量开销
Gather/Scatter	1	\(\frac{N-1}{N}M \approx M\)
Broadcast/Reduce	1	\((N-1)M \approx NM\)
All-Gather/Reduce-Scatter	2	\(\frac{N-1}{N}M + (N-1)M \approx NM\)

深度学习并行策略定义

静态分析：以维度划分定义并行策略

基础的某种并行策略即沿着单个维度进行切分，根据前文 L/B/I/O 的建模, 理论上存在 4 种划分策略。对相关维度的划分使得该变量状态为分散，而对无关维度的划分使该变量状态为复制。仅考虑前向过程，前向仅包含 X、W、Y 三个变量而不包括他们的导数 dX、dW、dY。对某个维度划分会出现两种情况：

• B / O / I ：出现两个相关变量，一个无关变量
• L ：出现三个相关变量

划分维度	策略名称	X	W	Y
Layer	Pipeline Parallelism (PP)	P	P	P
Batch	Data Parallelism (DP)	P	R	P
Output	Tensor Parallelism @ColumnLinear(TP)	R	P	P
Input	Tensor Parallelism @RowLinear (TP)	P	P	R

在 Intra-kernel 划分下可以带入各个变量大小 \(M_X\)、\(M_W\)、\(M_Y\) 计算系统存储需求，注意针对 L 维度而言虽然所有变量都是相关维度，对于 W 假设不存在更上位的存储，需要所有层全部存入，而对于 X 和 Y 除了 PP 各层 L 同时出现，其余并行策略 L 在时间上串行，存储需求是对时间轴求最大值，此时 L 不纳入存储计算：

划分维度	策略名称	X	W	Y	Total
Layer	Pipeline Parallelism (PP)	LBI	LOI	LBO	LBI + LOI + LBO
Batch	Data Parallelism (DP)	BI	NLOI	BO	BI + NLOI + BO
Output	Tensor Parallelism @ColumnLinear(TP)	NBI	LOI	BO	NBI + LOI + BO
Input	Tensor Parallelism @RowLinear (TP)	BI	LOI	NBO	BI + LOI + NBO

动态分析：策略流量需求推导

前文提到变量在状态之间切换需要通过通信原语，推理中状态转变来自于不同层对于 Activation 变量 X/Y 状态的变换，这一层的 Y 是下一层的 X。

此外即使变量状态没有切换也有两种情况，二者在同一节点或者不同节点，不同节点间（PP）产生等同于该数据量的流量开销，相同节点（DP）则无额外流量开销。为表示简单，假设所有 Layer O/I embedded 维度相同为符号 D。

划分维度	策略名称	Y/X	通信原语	流量
Layer	Pipeline Parallelism (PP)	P/P	-	LBD
Batch	Data Parallelism (DP)	P/P	-	0
Output	Tensor Parallelism @ColumnLinear(TP)	P/R	All-Gather	NLBD
Input	Tensor Parallelism @RowLinear (TP)	R/P	Reduce-Scatter	NLBD

挖坑：待补充反向过程和专家并行策略分析……
