前言
Linux是一个通用操作系统的内核，她的目标是星辰大海，上到网络服务器，下至嵌入式设备都能运行良好。做一款好的linux进程调度器是一项非常具有挑战性的任务，因为设计约束太多了：
---它必须是公平的
---快速响应
---系统的throughput要高
---功耗要小
3.8版本之前的内核CFS调度器在计算CPU load的时候采用的是跟踪每个运行队列上的负载（per-rq load tracking）。这种粗略的负载跟踪算法显然无法为调度算法提供足够的支撑。
为了完美的满足上面的所有需求，Linux调度器在3.8版中引入了PELT（Per-entity load tracking）算法。本文将为您分析PELT的设计概念和具体的实现。
本文出现的内核代码来自Linux5.10.61，如果有兴趣，读者可以配合代码阅读本文。
一、为何需要per-entity load tracking？
完美的调度算法需要一个能够预知未来的水晶球：只有当内核准确地推测出每个线程对系统的需求，她才能最佳地完成任务调度、均衡和算力调整。PELT跟踪的负载包括两个方面：
----CPU/任务的利用率（task utility）
----CPU/任务的负载（task load）
跟踪任务的utility主要是为任务寻找合适算力的CPU。例如在手机平台上4个大核+4个小核的结构。一个任务本身逻辑复杂，需要有很长的执行时间，也就是说其utility比较大，那么需要将其安排到算力和任务utility匹配的CPU上，例如大核CPU上。PELT算法也会跟踪CPU上的utility，根据CPU utility选择提升或者降低该CPU的频率。CPU load和Task load主要用于负载均衡算法，即让系统中的每一个CPU承担和它的算力匹配的任务负载。
3.8版本之前的内核CFS调度器在负载跟踪算法上比较粗糙，采用的是跟踪每个运行队列上的负载（per-rq load tracking）。
它并没有跟踪每一个任务的负载和利用率，只是关注整体CPU的负载。
对于per-rq的负载跟踪方法，调度器可以了解到每个运行队列对整个系统负载的贡献。这样的统计信息可以帮助调度器平衡runqueue上的负载，但从整个系统的角度看，我们并不知道当前CPU上的负载来自哪些任务，每个任务施加多少负载，当前CPU的算力是否支撑runqueue上的所有任务，是否需要提频或者迁核来解决当前CPU上负载。
因此，为了更好的进行负载均衡和CPU算力调整，调度器需要PELT算法来指引方向。
二、PELT算法的基本原理
1、定义
内核用struct sched_avg来抽象一个se或者cfs rq的平均调度负载：
| 成员 | 描述 |
|---|---|
| last_update_time | sched avg会定期更新，last_update_time是上次更新的时间点，结合当前的时间值，我们可以计算delta并更新*_sum和*_avg。对task se而言，还有一种特殊情况就是迁移到新的CPU，这时候需要将last_update_time设置为0以便新cpu上可以重新开始计算负载，此外，新任务的last_update_time也会设置为0。 |
| load_sum runnable_load_sum util_sum |
*_sum的值是几何级数的累加（按照1ms为一个周期，距离当前点越远，衰减的越厉害，32个周期之后的load衰减50％，load_sum就是这些load的累加）。 *_sum的值仅考虑时间因素： 1、load_sum是running+runnable时间 2、util_sum仅统计running时间 3、对于task se，其runnable_load_sum等于util_sum，对于group se，runnable_load_sum综合考虑了其所属cfs上所有任务（整个层级结构中的任务）个数和group se处于running+runnable的时间 |

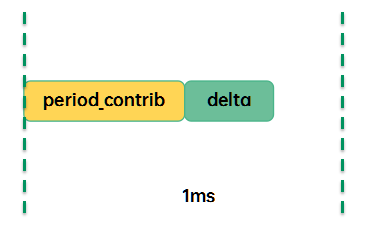

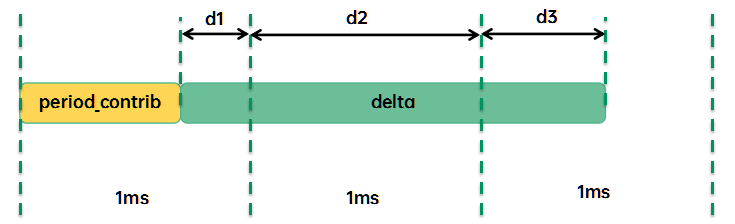

| period_contrib | period_contrib是一个中间计算变量，在更新负载的时候分三段，d1（合入上次更新负载的剩余时间，即不足1ms窗口的时间），d2（满窗时间），d3（不足1ms窗口的时间），period_contrib记录了d3窗口的时间，方便合入下次的d1。具体细节下文会进一步描述。 |
| load_avg runnable_load_avg util_avg |
*_avg是根据*_sum计算得到的负载均值。 |
| util_est | 任务阻塞后，其负载会不断衰减。如果一个重载任务阻塞太长时间，那么根据标准PELT算法计算出来的负载会非常的小，当该任务被唤醒重新参与调度的时候，由于负载较小会让调度器做出错误的判断。因此引入了这个成员，记录阻塞之前的load avg信息。 |
从这个数据结构可以看出，平均调度负载实际上包括了平均负载load_avg、平均运行负载runnable_load_avg和平均利用率util_avg。为了简单，后文省略“平均”二字，称这些术语为负载、运行负载和利用率。
2、基本公式
通过上一章，我们了解到PELT算法把负载跟踪算法从per rq推进到per-entity的层次，从而让调度器有了做更精细控制的前提。
这里per-entity中的“entity”指的是调度实体（scheduling entity），其实就是一个进程或者control group中的一组进程。为了做到Per-entity的负载跟踪，时间被分成了1024us的序列，在每一个1024us的周期中，一个entity对系统负载的贡献可以根据该实体处于runnable状态（正在CPU上运行或者等待cpu调度运行）的时间进行计算。任务在1024us的周期窗口内的负载其实就是瞬时负载。如果在该周期内，runnable的时间是t，那么该任务的瞬时负载应该和（t/1024）有正比的关系。类似的概念，任务的瞬时利用率应该通过1024us的周期窗口内的执行时间（不包括runqueue上的等待时间）比率来计算。
当然，不同优先级的任务对系统施加的负载也不同（毕竟在cfs调度算法中，高优先级的任务在一个调度周期中会有更多的执行时间），因此计算任务负载也需要考虑任务优先级，这里引入一个负载权重（load weight）的概念。在PELT算法中，
瞬时负载Li等于：
Li = load weight x （runnable time/1024）
利用率和负载不一样，它和任务优先级无关，不过为了能够和CPU算力进行运算，任务的瞬时利用率Ui使用下面的公式计算：
瞬时利用率Ui
Ui = Max CPU capacity x （running time/1024）
在手机环境中，大核最高频上的算力定义为最高算力，即1024。瞬时运行负载的定义类似utility，如下：
RLi = Max CPU capacity x （runnable time/1024）
任务的瞬时负载和瞬时利用率都是一个快速变化的计算量，但是它们并不适合直接调整调度算法，因为调度器期望的是一段时间内保持平稳而不是疲于奔命。
例如，在迁移算法中，在上一个1024us窗口中，是满窗运行，瞬时利用率是1024，立刻将任务迁移到大核，下一个窗口，任务有3/4时间在阻塞状态，利用率急速下降，调度器会将其迁移到小核上执行。从这个例子可以看出，用瞬时量来推动调度器的算法不适合，任务会不断在大核小核之间跳来跳去，迁移的开销会急剧加大。为此，我们需要对瞬时负载进行滑动平均的计算，得到平均负载。一个调度实体的平均负载可以表示为：
L = L0 + L1*y + L2*y2 + L3*y3 + ...
Li表示在周期pi中的瞬时负载，对于过去的负载我们在计算的时候需要乘一个衰减因子y。在目前的内核代码中，y是确定值：y ^32等于0.5。这样选定的y值，一个调度实体的负荷贡献经过32个窗口（32 x 1024us）后，对当前时间的的符合贡献值会衰减一半。通过上面的
公式可以看出：
（1）调度实体对系统负荷的贡献值是一个序列之和组成
（2）过去的负荷也会被累计，但是是以递减的方式来影响负载计算。
（3）最近时间点的负荷值拥有最大的权重1，随着时间的推移，权重指数衰减
使用这样序列的好处是计算简单，我们不需要使用数组来记录过去的负荷贡献，只要把上次的总负荷的贡献值乘以y再加上新的L0负荷值就OK了。utility和runnable load的计算也是类似的，不再赘述。
3、关于时间
在上面的公式中，有很多关于时间的部分参与到了运算中，本小节将对PELT算法中的时间进行详细说明。PELT算法中的时间都是来自几个rq clock，如下：
| 成员 | 描述 |
|---|---|
| u64 clock | 基于sched clock的时间，通过update_rq_clock函数不断驱动这个timeline向前推进 |
| u64 clock_task | clock_task这个timeline类似上面的clock，只不过当执行irq的时候，clock_task会停掉，因此，这个clock只会随着任务的执行而不断向前推进。具体clock task更新的方法可以参考update_rq_clock_task函数 |
| u64 clock_pelt | PELT用于计算负载的timeline，这个时间是归一化后的时间（上面两个都是未归一化的物理时间）。当CPU idle的时候，clock_pelt会同步到clock_task上去。 |
三种时间线：
| 时间类型 | 类比 | 特点 |
|---|---|---|
| clock | 墙上挂钟 | 物理时间，一分一秒走，中断也算 |
| clock_task | 员工的打卡机 | 只算任务真正干活的时间，中断不算 |
| clock_pelt | 标准工时 | 把所有CPU的耗时都换算成"最强CPU"需要多久 |
对于CPU而言，算力处于比较低的水平的时候，同样的任务量要比高算力状态下花费更多的时间。
这样，同样的任务量在不同CPU算力的情况下，PELT会跟踪到不同的结果。为了能达到一致性的评估效果，PELT的时间采用归一化时间，即把执行时间归一化到超大核最高频率上去。不过由于归一化，cpu idle的时间被压缩了（一般而言，归一化后的时间会小一些，实际运行时间会长一些），为了解决这个问题，pelt clock在cpu处于idle状态的时候会同步到clock task上去。
归一化的代码如下（update_rq_clock_pelt）：
delta = cap_scale(delta, arch_scale_cpu_capacity(cpu_of(rq)));
delta = cap_scale(delta, arch_scale_freq_capacity(cpu_of(rq)));
rq->clock_pelt += delta;
实际的任务执行时间delta，通过cpu scale和freq scale，归一化到了系统最大算力的CPU上去。
PELT就像给每个任务配了个智能电表：
- 每1ms算一次瞬时用电量
- 历史用电量按"32ms影响力减半"的方式折旧
- 不同CPU上的时间统一换算成"最强CPU标准时间"
三、内核调度器基本知识
为了能够讲清楚PELT算法，我们本章需要科普一点基本的CFS的基础知识。
1、调度实体
内核用struct sched_entity抽象一个调度实体结构（蓝色成员是组调度相关）：
| 成员 | 描述 |
|---|---|
| load | 调度实体的负载权重。对于task se，该值和nice value相关。对于group se，其值和task group的share值定义以及该group的负载在各个cpu上的排布相关。 |
| run_node | 挂入cfs rq上的红黑树节点 |
| group_node | 挂入cpu rq上的cfs task链表节点 |
| on_rq | 该se是否挂入cfs rq。对于task se而言，当on_rq等于true的时候有两种状态，runnable和running，需要特别说明的是当task se处于running的时候，其并没有挂入cfs rq的红黑树中。当任务阻塞之后，该task se从cfs rq中dequeue，这时候on_rq等于false。 |
| exec_start sum_exec_runtime Vruntime prev_sum_exec_runtime nr_migrations statistics |
该调度实体各种统计信息，我们在其他文档中描述。 |
| depth | 该se的深度，顶层的se深度是0，每嵌套一层se，其深度加一。 |
| parent | Task group可以嵌套，因此通过parent可以找到上一级task group的se。 |
| cfs_rq | 该调度实体挂入（或者准备挂入）的那个cfs runqueue |
| my_q | 该se所属的cfs runqueue。只有group se有所属cfs rq，Task se没有。 |
| runnable_weight | 该所属cfs rq上的任务数量（整个层级结构上的所有任务数量）。对于task se，这个成员没有意义，对于group se，这个值用来计算该group se所属cfs rq上的所有任务的runnable load，其值等于其所属cfs rq的h_nr_running成员。 |
| avg | PELT算法跟踪的该调度实体的平均调度负载。对于task se，avg跟踪的就是该任务的负载、运行负载和利用率。对于group se，这里的avg则是跟踪其所属cfs rq上所有任务的负载、运行负载和利用率情况。 |
上面蓝色字体的成员都是CFS组调度相关的成员，所有的成员都很直观，不再赘述。
2、Cfs任务的运行队列
内核用struct cfs_rq抽象一个管理调度实体的cfs任务运行队列：
| 成员 | 描述 |
|---|---|
| load | 挂入该cfs rq所有调度实体的负载权重之和 |
| nr_running | 该cfs rq上处于runnable+running状态调度实体的数目（该层级的），这里的调度实体包括task se和group se |
| h_nr_running | Cfs rq会形成层级结构，该成员表示整个cfs rq上处于runnable+running状态的任务数目（所有层级，即以该cfs rq为根的整个hierarchy上所有的任务数目）。 |
| idle_h_nr_running | 概念类似h_nr_running，只不过统计的是调度策略是SCHED_IDLE的任务数目。 |
| exec_clock | 该cfs rq上持续有调度实体处于执行状态的时间，主要用于调度统计。 |
| min_vruntime | 挂在该cfs rq上，所有调度实体的最小的vruntime |
| tasks_timeline | 缓存leftmost的节点 |
| Curr Next Last skip |
Curr指向当前调度实体 其他三个用于调度器的buddy算法，在其他文档中详细描述。 |
| avg | PELT算法跟踪的该cfs rq的平均负载和平均利用率 |
| removed | 当一个任务退出或者唤醒后迁移到到其他cpu上的时候，那么原本所在CPU的cfs rq上需要移除该任务带来的负载。由于持rq锁问题，所以先把移除的负载记录在这个成员中，适当的时机再更新之。 |
| tg_load_avg_contrib | 这个cfs rq向整个task group的负载贡献值 |
| Propagate prop_runnable_sum |
该cfs rq的hierarchy load factor，这个成员用来计算任务的hierarchy load。 |
| h_load | 该cfs rq的hierarchy load factor，这个成员用来计算任务的hierarchy load。 |
| last_h_load_update | 上一次更新cfs rq hierarchy load的时间点（jiffies） |
| h_load_next | 为了获取任务的hierarchy load（task_h_load函数），需要从顶层cfs向下，依次更新各个level的cfs rq的h_load。因此，这里的h_load_next就是为了形成一个从顶层cfs rq到底层cfs rq的链表（更准确的说是一个cfs rq---se----cfs rq----se的关系链）。 |
| Rq | 该cfs rq对应的cpu runqueue |
| Tg | 该cfs rq对应的task group |
Cfs rq有一个成员load保存了挂入该runqueue的调度实体load weight之和。为何要汇总这个load weight值？调度算法中主要有两个运算需要，一个是在计算具体调度实体需要分配的时间片的时候：
Se Time slice = sched period x se load weight / cfs rq load weight
此外，在计算cfs rq的负载的时候，我们也需要load weight之和，下文会详细描述。
在负载均衡的时候，我们需要调配CPU上的runnable load以便达到均衡，为了完成这个目标，我们需要在CPU之间进行任务迁移。
然而各个task se的load avg并不能真实反映它对root cfs rq（即对该CPU）的负载贡献，因为task se/cfs rq总是在某个具体level上计算其load avg（因为task se的load weight是其level上的load weight，并不能体现到root cfs rq上）。所以为了计算task对CPU的负载（h_load），我们在各个cfs rq上引入了hierarchy load的概念，对于顶层cfs rq而言，其hierarchy load等于该cfs rq的load avg，随着层级的递进，cfs rq的hierarchy load定义如下：
下一层的cfs rq的h_load = 上一层cfs rq的h_load X group se 在上一层cfs负载中的占比
在计算task se的h_load的时候，我们就使用如下公式：
Task se的h_load = task se的load avg x cfs rq的h_load / cfs rq的load avg
通过上面的公式，我们把任务对其cfs rq的负载贡献转换成了对CPU runqueue的负载贡献。
3、任务组（task group）
内核用struct task_group来抽象属于同一个control group的一组任务（cpuctrl类型的cgroup组，需要内核支持组调度，具体细节可参考其他文章）：
| 成员 | 描述 |
|---|---|
| Css | 该任务组对应的control group状态信息 |
| Se、cfs_rq | 假设系统中有N个CPU，那么一个任务组对应N个se，N个cfs rq。 |
| shares | 该任务组可以分享CPU的比例。和task se的load weight是对等的概念。然而，一个task group的se有N个，因此shares对应的值需要按照一定的规律分配给N个group se |
| load_avg | 该task group的平均负载，是所有group cfs rq的平均负载之和。这个成员主要是为了计算各个CPU group se的load weight。 |
| Parent、siblings、children | 构建任务组层级结构的成员 |
在上面的task group成员中，load_avg稍显突兀。虽然task group作为一个调度实体来竞争CPU资源，但是task group是一组task se或者group se（task group可以嵌套）的集合，不可能在一个CPU上进行调度，因此task group的调度实际上在各个CPU上都会发生，因此其load weight（即share成员）需要按照一定的算法分配给各个CPU上的group se，因此这里需要跟踪整个task group的load avg以及该task group在各个CPU上的load avg。
4、基本组件
和调度器相关的基本组件如下：

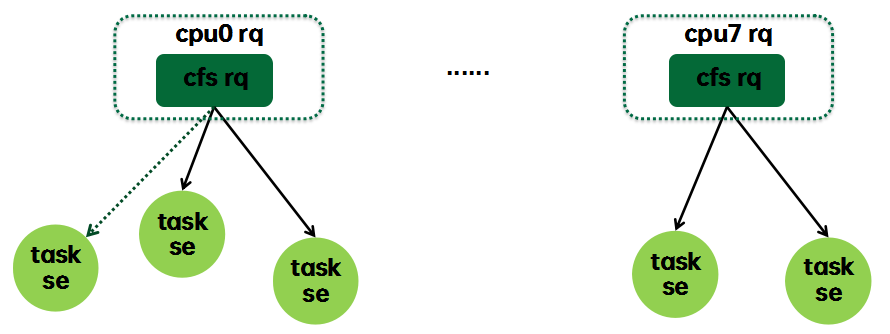

这是当系统不支持组调度时候的形态，每个任务都内嵌一个sched_entity，我们称之task se，每个CPU runqueue上都内嵌调度类自己的runqueue，对于cfs调度类而言就是cfs rq。Cfs rq有一个红黑树，每个处于runnable状态的任务（se）都是按照vruntime的值挂入其所属的cfs rq（实线）。当进入阻塞状态的时候，任务会被挂入wait queue，但是从PELT的角度来看，该任务仍然挂在cfs rq上（虚线），该task se的负载（blocked load）仍然会累计到cfs rq的负载（如上图虚线所示），不过既然该task se进入阻塞状态，那么就会按照PELT算法的规则衰减，计入其上次挂入的cfs rq。
5、构建大厦

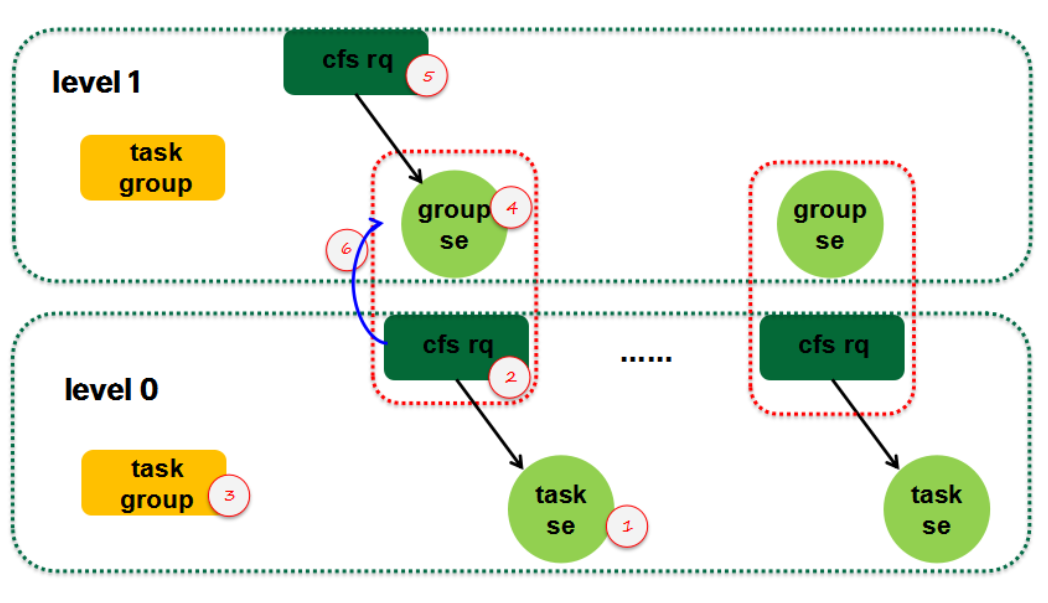

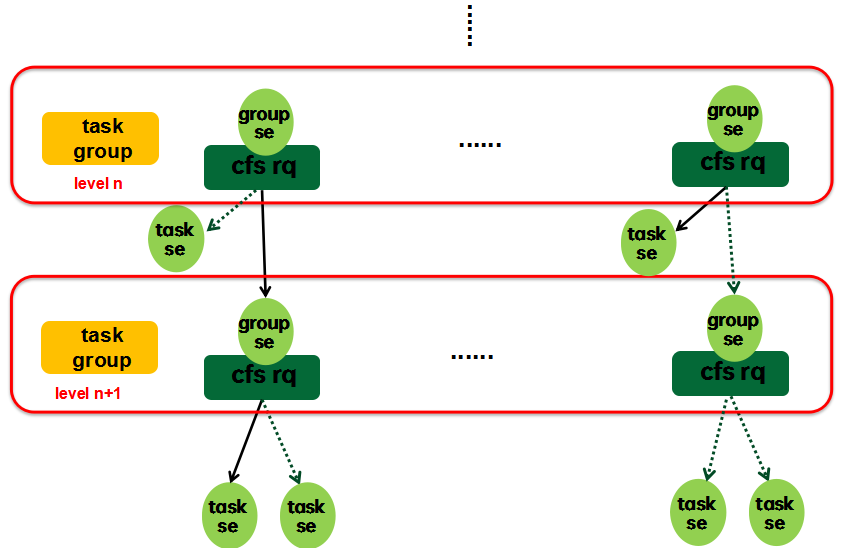

当系统支持组调度的时候，cfs rq---se这个基本组件会形成层级结构，如下图所示：
一组任务（task group）作为一个整体进行调度的时候，那么它也就是一个sched entity了，也就是说task group对应一个se。这句话对UP是成立的，然而，在SMP的情况下，系统有多个CPU，任务组中的任务可能遍布到各个CPU上去，因此实际上，task group对应的是一组se，我们称之group se。由于task group中可能包含另外一个task group，因此task group也是形成层级关系，顶层是一个虚拟的root task group，该task group没有对应的group se（都顶层了，不需要挂入其他cfs rq），因而其对应的cfs rq内嵌在cpu runqueue中。
Group se需要管理若干个sched se（可能是task se，也可能是其下的group se），因此group se需要一个对应的cfs rq。对于一个group se，它有两个关联的cfs rq，一个是该group se所挂入的cfs rq：
static inline struct cfs_rq *cfs_rq_of(struct sched_entity *se)
{return se->cfs_rq;
}
另外一个是该group se所属的cfs rq：
static inline struct cfs_rq *group_cfs_rq(struct sched_entity *grp)
{return grp->my_q;
}
四、关于负载权重（load weight）
1、load weight
PELT算法中定义了一个struct load_weight的数据结构来表示调度实体的负载权重：
struct load_weight {unsigned long weight;u32 inv_weight;
};
这个数据结构中的weight成员就是负载权重值。inv_weight没有实际的意义，主要是为了快速运算的。struct load_weight可以嵌入到se或者cfs rq中，分别表示se/cfs rq的权重负载。Cfs rq的load weight等于挂入队列所有se的load weight之和。有了这些信息，我们可以快速计算出一个se的时间片信息（这个公式非常重要，让我们再重复一次）：
Sched slice = sched period x se的权重 / cfs rq的权重
CFS调度算法的核心就是在target latency（sched period）时间内，保证CPU资源是按照se的权重来分配的。映射到virtual runtime的世界中，cfs rq上的所有se是完全公平的。
2、如何确定se的load weight？
对于task se而言，load weight是明确的，该值是和se的nice value有对应关系，但是对于group se，load weight怎么设定？这是和task group相关的，当用户空间创建任务组的时候，在其目录下有一个share属性文件，用户空间通过该值可以配置该task group在分享CPU资源时候的权重值。根据上面的描述，我们知道一个task group对应的group se是有若干个的（CPU个数），那么这个share值应该是分配到各个group se中去，即task group se的load weight之和应该等于share值。平均分配肯定不合适，task group se对应的各个cfs rq所挂入的具体任务情况各不相同，具体怎么分配？直觉上来说应该和其所属cfs rq挂入的调度实体权重相关，calc_group_shares函数给出了具体的计算方法，其基本的思想是：

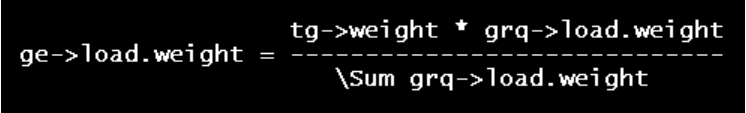

这里的grq就是任务组的group cfs rq，通过求和运算可以得到该任务组所有cfs rq的权重之和。而一个group se的权重应该是按照其所属group cfs rq的权重在该任务组cfs rq权重和的占比有关。当然，由于运算量大，实际代码中做了一些变换，把load weight变成了load avg，具体就不描述了，大家可以自行阅读。
五、负载、运行负载和利用率
1、Se的平均负载和平均利用率
根据上文的计算公式，Task se的平均负载和利用率计算是非常直观的：有了load weight，有了明确的任务状态信息，计算几何级数即可。然而，对于group se而言，任务状态不是那么直观，我们定义其状态如下：只要group se所属cfs rq中有一个处于running状态的se，那么该group se就是running状态（该se其实就是cfs rq->curr）。只要group se所属cfs rq中有一个se处于runnable状态，那么该group se就是runnable状态（se->on_rq表示该状态）。定义清楚group se状态和load weight之后，group se的load avg计算和task se是一毛一样的。
2、cfs rq的平均负载和平均利用率
下面我们看看cfs runqueue的负载计算：
CFS runqueue也内嵌一个load avg数据结构，用来表示cfs rq的负载信息。

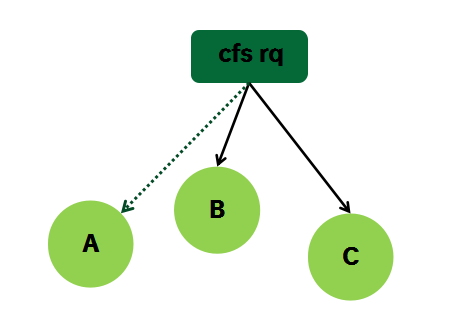

CFS rq的load avg定义为其下sched entity的负载之和。这里的负载有两部分，一部分是blocked load，另外一部分是runnable load。我们用一个简单的例子来描述：Cfs rq上挂着B和C两个se，还有一个se A进入阻塞状态。当在se B的tick中更新cfs rq负载的时候，这时候需要重新计算A B C三个se的负载，然后求和就可以得到cfs rq的负载。当然，这样的算法很丑陋，当cfs rq下面有太多的sched se的时候，更新cfs rq的计算量将非常的大。内核采用的算法比较简单，首先衰减上一次cfs rq的load（A B C三个se的负载同时衰减），然后累加新的A和B的负载。因为cfs rq的load weight等于A的load weight加上B的load weight，所以cfs rq的load avg计算和sched entity的load avg计算的基本逻辑是一样的。具体可以参考__update_load_avg_se（更新se负载）和__update_load_avg_cfs_rq（更新cfs rq负载）的代码实现。
Cfs rq的平均利用率的思路同上，不再赘述。
3、运行负载
struct sched_avg数据结构中有负载（load_sum/load_avg）和运行负载（runnable_load_sum/runnable_load_avg），这两个有什么不同呢？
在回答这个问题之前，我们先思考这样的问题：一个任务进入阻塞态后，它是否还对CPU的负载施加影响？
从前文的PELT算法来看，即便任务从cpu runqueue摘下，但是该任务的负载依然存在，还是按照PELT规则进行衰减，并计算入它阻塞前所在的CPU runqueue中（这种负载称为blocked load）。
因此，load_sum/load_avg在计算的时候是包括了这些blocked load。负载均衡的时候，我们需要在各个CPU runqueue之间均衡负载（runnable load），如果不支持组调度，那么其实也OK，因为我们通过se->on_rq知道其状态，通过累计CPU上所有se->on_rq1的se负载可以了解各个CPU上的runnable load并进行均衡。然而，当系统支持cgroup的时候，上述算法失效了，对于一个group se而言，只要其下有一个se是处于runnable，那么group se->on_rq1。这样，在负载均衡的时候，cpu runqueue的负载中计入了太多的blocked load，从而无法有效的执行负载均衡。
为了解决这个问题，我们引入了runnable load的概念。虽然是叫load，但是实际上它更像utility（未考虑load weight）。对于task se而言，其runnalbe load的计算方法类似util，只不过runnable load是计算runnable+running的时间。对于group se而言，需要一个runnable weight的概念，计算的公式如下：
static inline void se_update_runnable(struct sched_entity *se)
{
if (!entity_is_task(se))
se->runnable_weight = se->my_q->h_nr_running;
}
只有group se才有runnable weight的概念，其值等于其所属cfs rq上的任务数目。即group se的runnable load是考虑该group se所代表的所有running +runnable task的负载，即该group se所属cfs rq上整个层级结构中的所有任务数量。
通过这样的方法，在group se内嵌的load avg中，我们实际上可以得到两个负载，一个是全负载（包括blocked load），另外一个是runnable load。
六、如何计算/更新CFS任务的load avg？
1、概述
内核构建了PELT层级结构之后，还需要日常性的维护这个PELT大厦上各个cfs rq和se节点上的sched avg，以便让任务负载、cfs rq负载（顶层的cfs rq负载就是CPU负载）能够及时更新。
pdate_load_avg函数用来更新任务及其cfs rq的调度负载（也包括util，后续用调度负载指代load，runnable load和utility）。具体的更新的时间点总是和调度事件相关，例如一个任务阻塞的时候，把之前处于running状态的时间增加的调度负载更新到系统中。而在任务被唤醒的时候，需要根据其睡眠时间，对其调度负载进行衰减。具体调用update_load_avg函数的时机包括：
| 调用函数 | 场景 |
|---|---|
| enqueue_task_fair （UPDATE_TG） enqueue_entity （UPDATE_TG| DO_ATTACH） |
有五个场景如下： a. 任务被唤醒（ttwu_do_activate）或新fork任务被唤醒（wake_up_new_task） b. 任务在CPU间迁移（deactivate_task，activate_task） c. 负载均衡（detach_task，attach_task） d. 任务在Cgroup组内迁移（sched_move_task） e. 修改任务的调度参数（dequeue_task，enqueue_task） 在enqueue_task_fair中，task se一定会调用enqueue_entity完成入队操作，但是在向上遍历整个层级结构的时候，不是每一个group se都需要调用enqueue_entity，只有那些gse->on_rq等于false的调度实体才会调用（即该gse是cfs rq中的第一个调度实体）。因此我们在enqueue_entity会更新负载，而在enqueue_task_fair函数中，也会为那些没有enqueue_entity动作的se和cfs rq进行负载更新。 |
| dequeue_task_fair （UPDATE_TG） dequeue_entity （UPDATE_TG） |
有五个场景如下： a. 进程进入睡眠状态（__schedule--->deactivate_task） b. 任务在CPU间迁移（deactivate_task，activate_task） c. 负载均衡（detach_task，attach_task） d. 任务在Cgroup组内迁移（sched_move_task） e. 修改任务的调度参数（dequeue_task，enqueue_task） 在场景a中，se从running变成阻塞状态。而在其他场景中，se的状态没有发生变化（马上会enqueue），只是从一个cfs rq转移到另外一个而已。和上面的原因类似，没有全部统一在dequeue_entity中是因为在遍历层级结构的时候，虽然task se一定会执行dequeue_entity，然后中间的group se未必会执行dequeue_entity，只有其所属cfs rq上的所有调度实体全部dequeue之后，该group se才能执行dequeue_entity。 |
| put_prev_entity （0） |
有两个用户场景： a. 进程切换 b. 修改任务的调度参数 这两个用户场景类似，我们以进程切换为例说明。当任务A切换到任务B执行的时候，首先遍历任务A的se hierarchy，执行put prev entity的操作，然后，遍历B的se hierarchy，执行set next entity的操作。 进程切换又有两中情况：任务被抢占的时候，从running变成runnable状态，更新负载状态。任务阻塞的时候，虽然也执行put prev entity的操作，但是没有进行负载更新，负载更新是在dequeue时候完成的。 |
| set_next_entity（UPDATE_TG） | Set_next_entity场景同上，也是进程切换和修改任务的调度参数两种，不再赘述。 |
| sched_group_set_shares（UPDATE_TG） | 用户空间修改task group的调度参数（share值） |
| entity_tick函数（UPDATE_TG） | 被tick命中，状态不变，从running到running。虽然状态不变，但是为了能够及时跟踪running任务的负载，因此需要在tick中更新。 |
| __update_blocked_fair（UPDATE_TG） | CPU进入idle状态，并不意味着该CPU上的load avg的负载都是零，原来运行在该CPU的任务负载仍然存在（虽然这些任务阻塞了），只不过是需要不断进行衰减。因此，我们会在下面的场景中对CPU负载进行衰减： a. Nohz idle balance（更新所有idle cpu的blocked load） b. Newidle balance（更新本CPU的blocked load） c. Load balance（更新本CPU的blocked load） |
| attach_entity_cfs_rq（0） | 调用场景如下： a. 唤醒新创建的任务 b. 从非cfs任务切换成cfs任务 c. cfs任务从一个cgroup组切换成另外一个cgroup组 d. Cgroup online（TODO） |
| detach_entity_cfs_rq（0） | 调用场景如下： a. Cfs任务切换为其他调度类任务 b. cfs任务从一个cgroup组切换成另外一个cgroup组 |
| propagate_entity_cfs_rq （UPDATE_TG） |
负载传播 |
在本章的后续小节中，我们选取几个典型的场景具体分析负载更新的细节。
2、一个新建sched entity如何初始化load avg？
Load avg的初始化分成两个阶段，第一个阶段在创建sched entity的时候（对于task se而言就是在fork的时候，对于group se而言，发生在创建cgroup的时候），调用init_entity_runnable_average函数完成初始化，第二个阶段在唤醒这个新创建se的时候，可以参考post_init_entity_util_avg函数的实现。Group se不可能被唤醒，因此第二阶段的se初始化仅仅适用于task se。
在第一阶段初始化的时候，sched_avg对象的各个成员初始化为0是常规操作，不过task se的load avg初始化为最大负载值，即初始化为se的load weight。随着任务的运行，其load avg会慢慢逼近其真实的负载情况。对于group se而言，其load avg等于0，表示没有任何se附着在该group se上。
一个新建任务的util avg设置为0是不合适的，其设定值应该和该task se挂入的cfs队列的负载状况以及CPU算力相关，但是在创建task se的时候，我们根本不知道它会挂入哪一个cfs rq，因此在唤醒一个新创建的任务的时候，我们会进行第二阶段的初始化。具体新建任务的util avg的初始化公式如下：
util_avg = cfs_rq->util_avg / (cfs_rq->load_avg + 1) * se.load.weight
当然，如果cfs rq的util avg等于0，那么任务初始化的util avg也就是0了，这样不合理，这时候任务的util avg被初始化为cpu算力的一半。
完成了新建task se的负载和利用率的初始化之后，我们还会调用attach_entity_cfs_rq函数把这个task se挂入cfs---se的层级结构。虽然这里仅仅是给PELT大厦增加一个task se节点，但是整个PELT hierarchy都需要感知到这个新增的se带来的负载和利用率的变化。因此，除了把该task se的load avg加到cfs的load avg中，还需要把这个新增的负载沿着cfs---se的层级结构向上传播。类似的，这个新增负载也需要加入到task group中。具体请参考attach_entity_cfs_rq函数的实现。
3、在tick中更新load avg
主要的代码路径在entity_tick函数中：
update_load_avg(cfs_rq, curr, UPDATE_TG);
update_cfs_group(curr);
在tick中更新load avg是一个层次递进的过程，从页节点的task se开始向上，直到root cfs rq，每次都调用entity_tick来更新该层级的se以及cfs rq的load avg，这是通过函数update_load_avg完成的。更新完load avg之后，由于group cfs rq的状态发生变化，需要重新计算group se的load weight（以及runnable weight），这是通过update_cfs_group函数完成的。
update_load_avg的主要执行过程如下：
（1）更新本层级sched entity的load avg（__update_load_avg_se）
（2）更新该se挂入的cfs rq的load avg（update_cfs_rq_load_avg）
（3）如果是group se，并且cfs---se层级结构有了调度实体的变化（新增或者移除），那么需要处理向上传播的负载。在tick场景中，不需要这个传播过程。
（4）更新该层级task group的负载以及该层级对tg负载的贡献（update_tg_load_avg）。之所以计算task group的load avg，这个值后续会参与计算group se的load weight。
update_cfs_group的主要执行过程如下：
（1）找到该group se所属的cfs rq
（2）调用calc_group_shares计算该group se的load weight
（3）调用reweight_entity重新设定该group se的load weight，并根据这些新的weight值更新group se的负载以及所挂入的cfs rq的负载。注意：这里只是更新load_sum和load_avg，runnable_sum/util_sum和runnable_avg/util_avg和load weight无关，因此不需要更新。
4、任务睡眠时更新load avg
这个场景涉及的主要函数是dequeue_task_fair，是enqueue_task_fair的逆过程。和tick一样，任务休眠过程中更新load avg也是一个层次递进的过程，从页节点的task se开始向上，直到root cfs rq，不断的调用dequeue_entity函数来完成任务阻塞需要处理的逻辑。当然，并不是每一个level都会调用dequeue_entity，必须要该group se所属的sub hierarchy上所有任务都阻塞才会调用。这里我们主要看dequeue_entity函数中和负载相关的代码：
update_load_avg(cfs_rq, se, UPDATE_TG);------（1）
se_update_runnable(se);------（2）
account_entity_dequeue(cfs_rq, se);------（3）
update_cfs_group(se);------（4）
（1）由于任务状态发生变化，因此更新该层次上的se及其挂入cfs rq的负载
（2）由于有任务进入阻塞状态，因此group se的runnable_weight需要更新。需要特别说明的是：在这里我们并没有把load avg从cfs rq中减去，这说明虽然任务阻塞了，但是仍然会对cfs rq的load avg有贡献，只是随着睡眠时间不断衰减。
（3）将该se的load weight从cfs rq的load weight中减去
（4）更新group se的load weight
5、在任务唤醒时更新load avg
任务唤醒更新load avg分成两个部分：
previous cpu，那么本次唤醒是一次迁移，需要调用migrate_task_rq_fair进行一些额外的处理，主要的处理逻辑在remove_entity_load_avg函数中，即把该任务的load avg从cfs load avg中减去。除此之外，还有一个非常重要的操作，把该se load avg的last_update_time清零，即表示在新的cfs rq上，该se的load avg需要对齐到新的cfs rq上去。
（2）通过enqueue task，将该任务的负载增加到新CPU上的PELT hierarchy中。
对于支持组调度的系统，将负载从cfs rq中移除需要沿着PELT hierarchy将负载从各个层级的cfs rq减去。在remove_entity_load_avg中我们只是把需要移除的负载记录在cfs_rq的removed成员中，真正的移除操作是发生在cfs rq负载更新的过程中，具体可以参考update_cfs_rq_load_avg函数。
我们再来看enqueue task，和tick一样，任务唤醒过程中更新load avg也是一个层次递进的过程，从页节点的task se开始向上，直到root cfs rq。不过在遍历中间节点（group se）的时候要判断当前的group se是否在runqueue上，如果没有那么就调用enqueue_entity，否则不需要调用。具体代码在enqueue_task_fair函数中：如果se->on_rq等于0，那么调用enqueue_entity进行负载更新。如果se->on_rq等于1，那么表示表示该group的子节点至少有一个runnable或者running状态的se，这时候不需要entity入队操作，直接调用update_load_avg和update_cfs_group完成负载更新（过程和tick中一致）
在enqueue_entity函数中，相关负载更新代码如下：
update_load_avg(cfs_rq, se, UPDATE_TG | DO_ATTACH);
se_update_runnable(se);
update_cfs_group(se);
account_entity_enqueue(cfs_rq, se);
和tick对比，这个场景下的update_load_avg多传递了一个DO_ATTACH的flag，当一个任务被唤醒的时候发生了迁移，那么PELT层级结构发生了变化，这时候需要负载的传播过程，具体细节我们在下一小节描述。由于队列中增加了一个任务，se_update_runnable函数用来更新cfs rq的runnable weight。update_cfs_group用来更新group se的load weight。account_entity_enqueue函数会更新cfs rq的load weight。
6、负载/利用率的传播
当一个新的task se加入cfs---se的层级结构（也称为PELT hierarchy）的时候，task se的负载会累计到各个level的group se，直到顶层的cfs rq。此外，当任务从一个CPU迁移到另外的CPU上或者任务从一个cgroup移动到另外的cgroup的时候，PELT hierarchy发生变化，都会引起负载的传播过程。我们下面用迁移的task se加入新的cpu PELT hierarchy来描述具体的负载传播细节。
迁移后的任务会通过enqueu_task将任务入队，从而引发各个level上se调用enqueue_entity--->update_load_avg：
static inline void update_load_avg(struct cfs_rq *cfs_rq, struct sched_entity *se, int flags)
{
......
if (!se->avg.last_update_time && (flags & DO_ATTACH)) {
attach_entity_load_avg(cfs_rq, se);
update_tg_load_avg(cfs_rq);
}
......
}
attach_entity_load_avg的主要功能包括：
（1）将se的load avg和load sum（load、runnable load和util）加到cfs rq上去
（2）调用add_tg_cfs_propagate函数，启动传播过程
update_tg_load_avg用来更新task group的负载。
具体负载传播的过程如下：
（1）确定task se的负载，如果需要的话可以执行负载更新动作（唤醒迁移场景不需要）。后续需要把这个新增se负载在整个PELT层级结构中向上传播。
（2）找到该task se所挂入的cfs rq，更新其负载，把task se的负载更新到cfs rq，并记录需要向上传播的负载（add_tg_cfs_propagate）
（3）把task se的负载更新到其所属的task group（update_tg_load_avg）
（4）至此底层level的负载更新完成，现在要进入上一层进行负载更新。首先要更新group se的负载
（5）更新cfs rq的负载，同时要把记录该group se所属的cfs rq上的负载传播到本层级，具体参考propagate_entity_load_avg函数：
static inline int propagate_entity_load_avg(struct sched_entity *se)
{
......
add_tg_cfs_propagate(cfs_rq, gcfs_rq->prop_runnable_sum);-----a
update_tg_cfs_util(cfs_rq, se, gcfs_rq);-----b
update_tg_cfs_runnable(cfs_rq, se, gcfs_rq);-----c
update_tg_cfs_load(cfs_rq, se, gcfs_rq);-----d
......
}
这里把level 0 cfs rq的prop_runnable_sum传递到level 1 cfs rq的prop_runnable_sum，以便后续可以继续向上传递。
（6）由于task se的加入，level 0的cfs rq的负载和level 1的group se的负载也已经有了偏差，这里需要更新。通过update_tg_cfs_util函数让group se的utility和其所属的group cfs rq保持同步。通过update_tg_cfs_runnable函数让group se的runnable load和其所属的group cfs rq保持同步。通过update_tg_cfs_load函数让group se的负载和其所属的group cfs rq保持同步。
static inline int propagate_entity_load_avg(struct sched_entity *se)
{
......
update_tg_cfs_util(cfs_rq, se, gcfs_rq);-----A
update_tg_cfs_runnable(cfs_rq, se, gcfs_rq);-----B
update_tg_cfs_load(cfs_rq, se, gcfs_rq);-----C
......
}
A、Group se的util跟随其所属cfs rq的util，同时把新增的util加到group se所挂入的cfs rq
B、Group se的runnable load跟随其所属cfs rq的runnable load，同时把新增的runnable load加到group se所挂入的cfs rq
C、Group se的load跟随其所属cfs rq的load，同时把新增的load加到group se所挂入的cfs rq
（7）更新level 1 task group的负载。然后不断重复上面的过程，直到顶层cfs rq。
七、PELT源代码细节
1、update_load_avg
update_load_avg函数用来更新调度实体及其cfs rq的平均调度负载。
static inline void update_load_avg(struct cfs_rq *cfs_rq, struct sched_entity *se, int flags)
{u64 now = cfs_rq_clock_pelt(cfs_rq);int decayed;if (se->avg.last_update_time && !(flags & SKIP_AGE_LOAD))__update_load_avg_se(now, cfs_rq, se);-------Adecayed = update_cfs_rq_load_avg(now, cfs_rq);------Bdecayed |= propagate_entity_load_avg(se);if (!se->avg.last_update_time && (flags & DO_ATTACH)) {-------Cattach_entity_load_avg(cfs_rq, se);update_tg_load_avg(cfs_rq);} else if (decayed) {-----------Dcfs_rq_util_change(cfs_rq, 0);if (flags & UPDATE_TG)update_tg_load_avg(cfs_rq);}
}
A、当last_update_time等于0的时候，基本上不需要更新其se负载，因为都已经设定好了。例如新fork出来的task se，其last_update_time等于0，表示不需要更新se的load avg，是缺省设定好的。此外，当任务迁移到新的cpu的时候，该se过去的负载已经在原CPU更新并且会移动到新CPU上，因此会将last_update_time等于0，这样，在加入到新CPU cfs rq时该se的负载不需要更新，但是需要sync到新的cfs rq上来。SKIP_AGE_LOAD表示丢弃旧的load。例如当一个CFS任务短暂的设置为rt，然后又从rt切换成cfs的时候，那么原来的负载是否可以忽略？SKIP_AGE_LOAD就是用来控制如何处理过去负载的。函数__update_load_avg_se是用来更新se的平均调度负载的，下面会详细描述。
B、函数update_cfs_rq_load_avg用来更新cfs rq的平均调度负载的，函数propagate_entity_load_avg是用来在整个PELT hierarchy中传播新加入se带来的负载，下面会详细描述。这里的delay用来跟踪负载更新的状态。我们知道，PELT是按照1ms的窗口来更新平均调度负载的，delay就是表示本次负载更新涉及几个1ms的PELT周期全窗口，如果窗口没有rollover，那么平均调度负载不会更新（仅更新sum值），也就不需要去驱动调频。类似的，如果有传播负载，那么说明CPU上的平均调度负载一定是会发生变化，否则也不需要去驱动调频。
C、当调用enqueue_entity函数将一个Se入队cfs rq时（唤醒或者迁移等）需要附加DO_ATTACH的flag。如果同时满足last_update_time等于0那么说明是任务迁移场景，需要执行attach操作，即把se的平均调度负载加到cfs rq中并在PELT hierarchy中传播。
D、如果需要驱动调频，那么调用cfs_rq_util_change通知cpufreq模块平均调度负载发生变化，看看是否需要进行频率调整。UPDATE_TG这个标记用来控制是否更新task group的平均负载，如果调用者在外部会调用update_tg_load_avg来更新task group负载，那么在update_load_avg则不需要进行task group负载的更新。
2、__update_load_avg_se和__update_load_avg_cfs_rq
__update_load_avg_se和__update_load_avg_cfs_rq这两个函数的逻辑基本一样，都是先调用___update_load_sum来求*_sum值，然后调用___update_load_avg求平均值*_avg。不过，在计算se和cfs rq的平均调度负载的时候传递的参数是不一样的。具体的参数设置如下：
| 参数 | 调度实体se | 调度实体队列cfs rq |
|---|---|---|
| load | se->on_rq，对于task se而言，表示计算任务的Running + runnable时间。对于group se而言，也是计算其Running+runnable时间，不过group se所属cfs rq上只要一个任务是Running或者Runnable的，那么group se就是处于Running or Runnable的。 | cfs_rq->load.weight计算的时间是cfs_rq->load.weight x Running+runnable时间。对于cfs rq，sum值包括了load weight，因此调用函数___update_load_avg来计算*_avg的时候，负载参数load传递的是1。 |
| runnable | se_runnable(se)，对于task se而言，和load计算方法是一样的。对于group se，计算的是处于Running+runnable的任务个数 x Running+runnable的时间 | cfs_rq->h_nr_running等于其对应的group se的runnable load |
| running | cfs_rq->curr == se。当前正在执行，计算的是running time | cfs_rq->curr != NULL只要有属于该cfs rq的任务有在运行就计算其running time |
在计算sum值的时候，runnable和running sum都是进行了scale操作（左移10bit），因此在计算avg的时候，直接除以序列最大值就OK了。通过get_pelt_divider可以获得PELT几何序列的最大值。
3、accumulate_sum
accumulate_sum函数主要用于计算：
（1）调度实体（包括task se和group se两种）的各种load sum（即sched_avg数据结构中的*_sum成员）
（2）Cfs rq的load sum
（3）rt、dl、irq和thermal pressure的load sum
为了方便表述，我们以调度实体为例说明该函数的逻辑。当一个se历经了delta时间的某个状态（load，runnable和running说明了该se的状态），这段时间delta需要累计算入该se平均负载sched_avg的*_sum成员中。
delta时间被分成3段，包括d1、d2、d3：
（1）period_contrib是上次更新负载，没有凑足一个周期（1024us）的剩余时间（即上一次delta中的d3），加上本次的d1将合并成一个完整的1ms PELT窗口。
（2）d2是本次更新，跨越整数个周期的时间段
（3）d3是本次更新，最后那个没有凑足一个周期（1024us）的剩余时间，赋值给period_contrib，它会在下一次更新负载的时候进行计算
如果本次accumulate_sum没有跨越PELT窗口，那么仅仅累计本次的delta到period_contrib即可，这是accumulate_sum函数返回值是0，表示PELT窗口没有rollover，不需要计算更新load avg。
如果accumulate_sum本次负载更新跨越了一个或者多个PELT窗口，那么运算逻辑要复杂一些，要包括衰减过去的sum值的部分，我们以跨越一个窗口为例：
这种情况下，accumulate_sum会把sum值更到新的时间点，具体的运算逻辑是：
（1）调用decay_load，对旧的sum值衰减1个PELT窗口
（2）调用__accumulate_pelt_segments处理delta（d1+d3）
a) 对d1衰减1个PELT窗口
b) d1+d3就是新增的sum值
当跨越n（n>1）个PELT窗口的计算逻辑是类似的，如下：
（1）调用decay_load，对旧的sum值衰减n个PELT窗口
（2）调用__accumulate_pelt_segments处理delta（d1+d2+d3）
a) 对d1衰减n个PELT窗口
b) 计算d2的sum值，即计算（n-1）个满窗sum值
c) d1+d2+d3就是新增的sum值
4、decay_load
decay_load接收两个参数：负载值val和衰减周期n，具体的逻辑如下：
（1）LOAD_AVG_PERIOD（目前设定为32）x 63个周期之后，负载32ms之后衰减一半。（0.5）^63足够小可以直接忽略，因此衰减的结果就是0
（2）如果n没有那么大，那么我们分成两步衰减，一步是LOAD_AVG_PERIOD的整数倍的时间窗口衰减，即每32个周期，通过左移衰减一半。
（3）第二步是非LOAD_AVG_PERIOD的整数倍的时间窗口衰减，这部分可以通过查表获得。
实际上，在decay_load中并没有正面计算几何序列，而是通过优化让decay_load非常的轻盈。
)
