西门子S7200_SMART仿真软件的使用(保姆级教程)

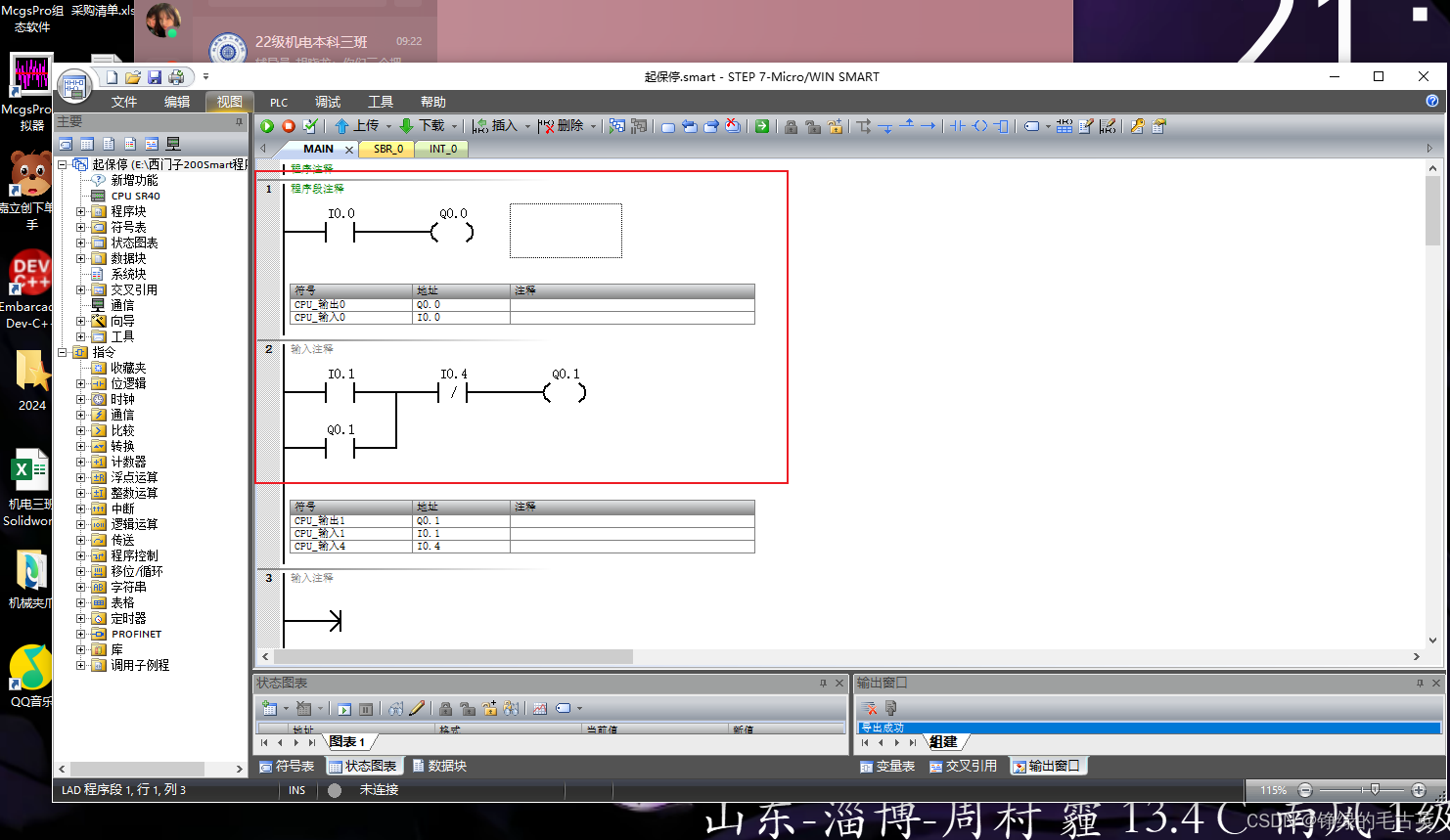

第一步：编写一个简单的程序用于测试

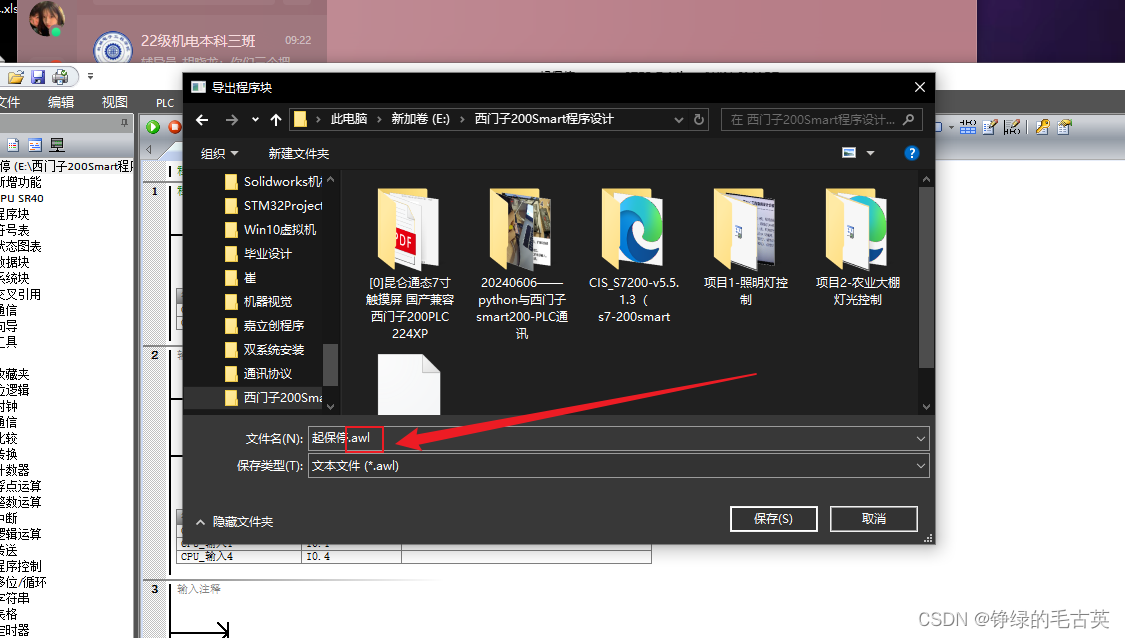

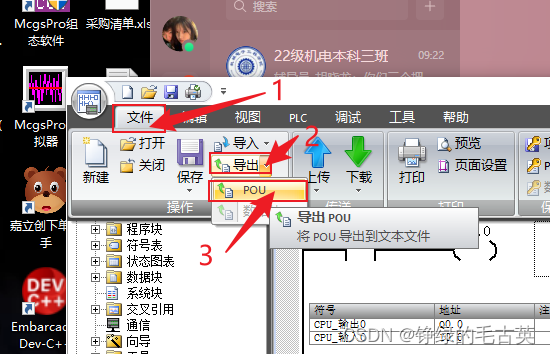

 第二步：导出“.awl”格式的文件

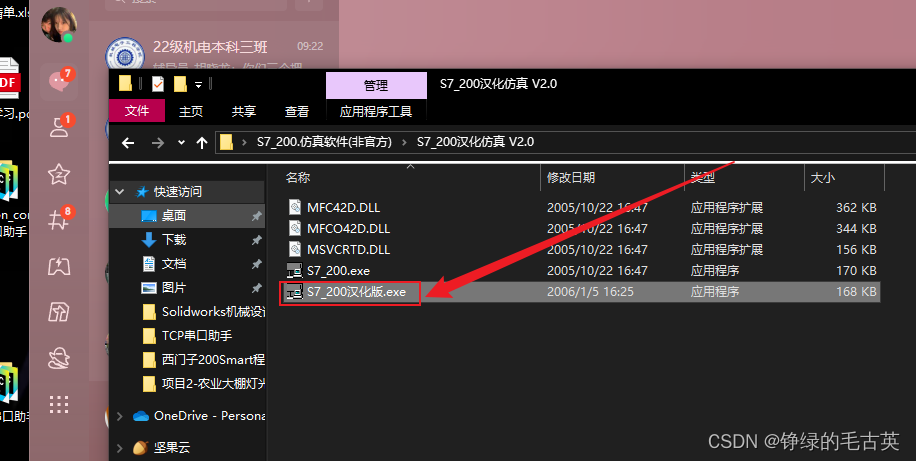

 第三步：双击打开软件包里的“S7_200汉化版.exe”

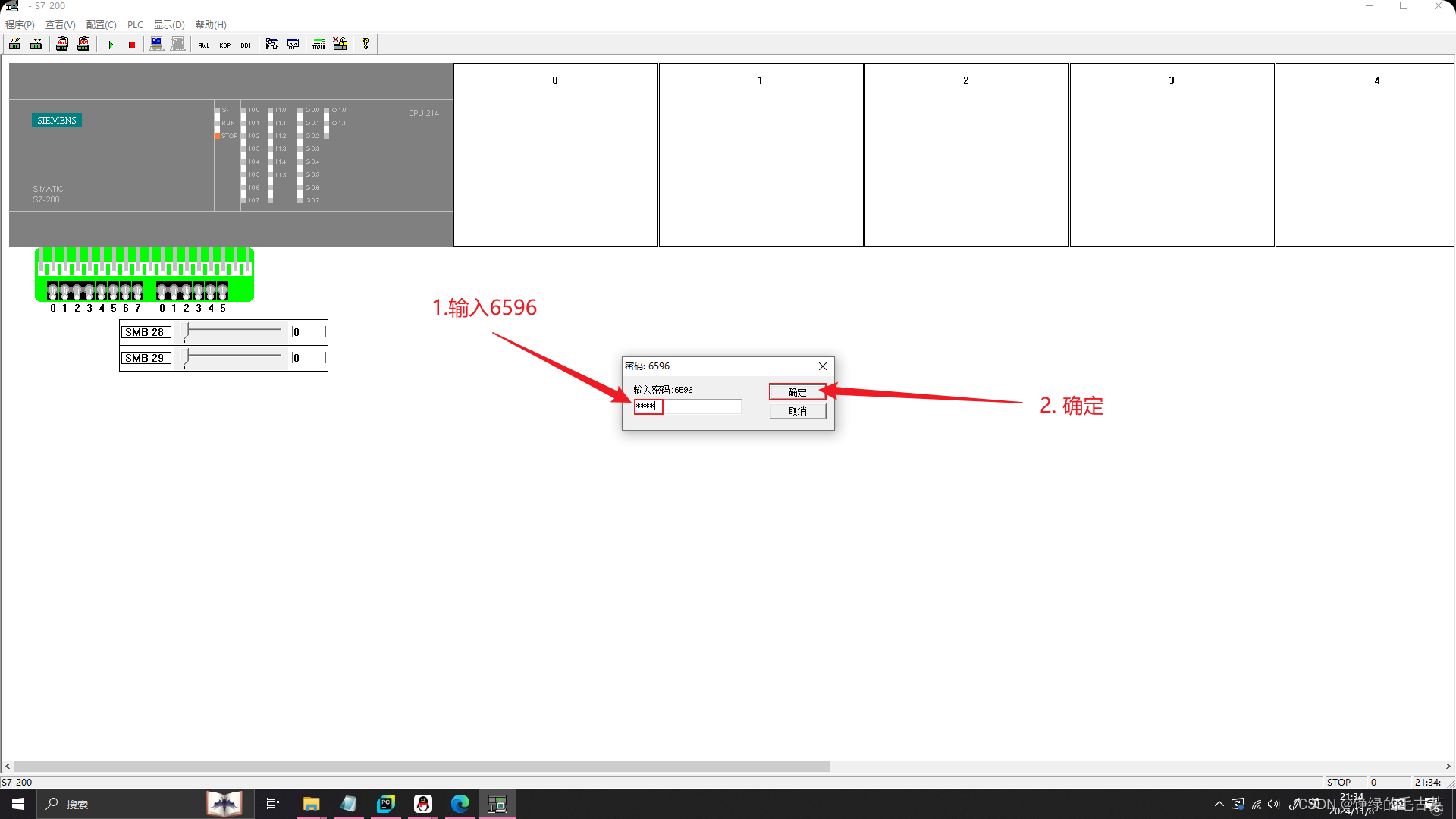

第四步：输入密码“6596”并点击“确定”

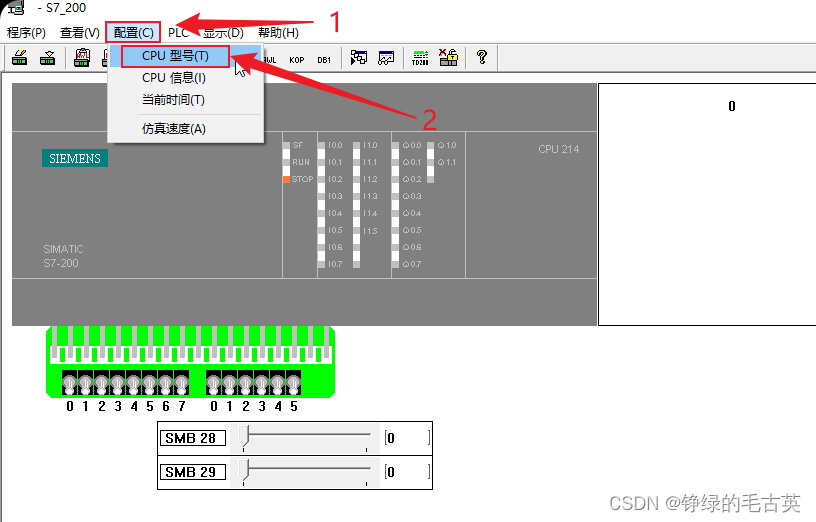

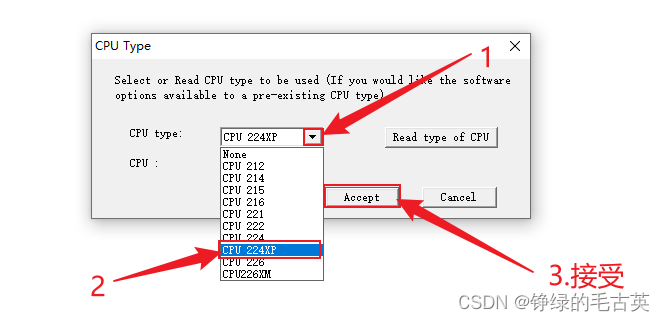

第五步：选择与之对应的CPU型号

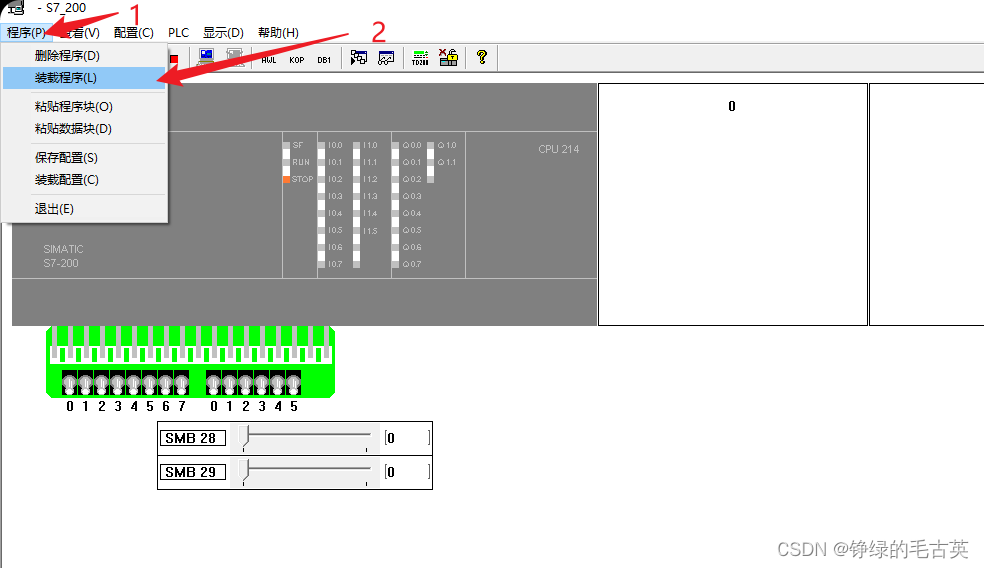

第六步：点击“程序”→“装载程序”，导入“.awl”格式的文件

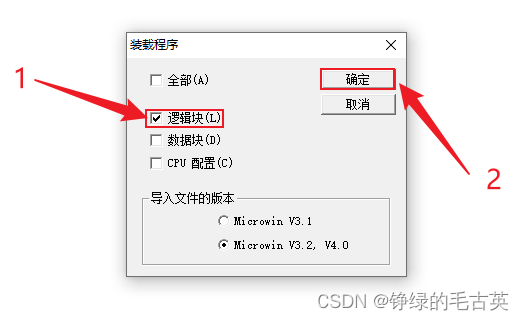

勾选上“逻辑块”，选择确定

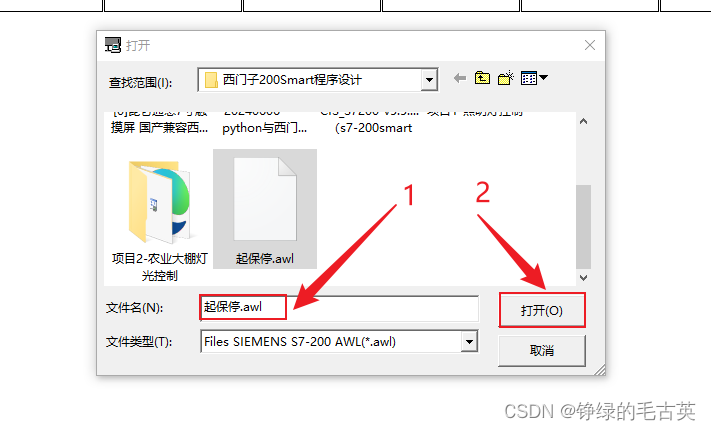

选择要导入程序的“.awl”格式文件

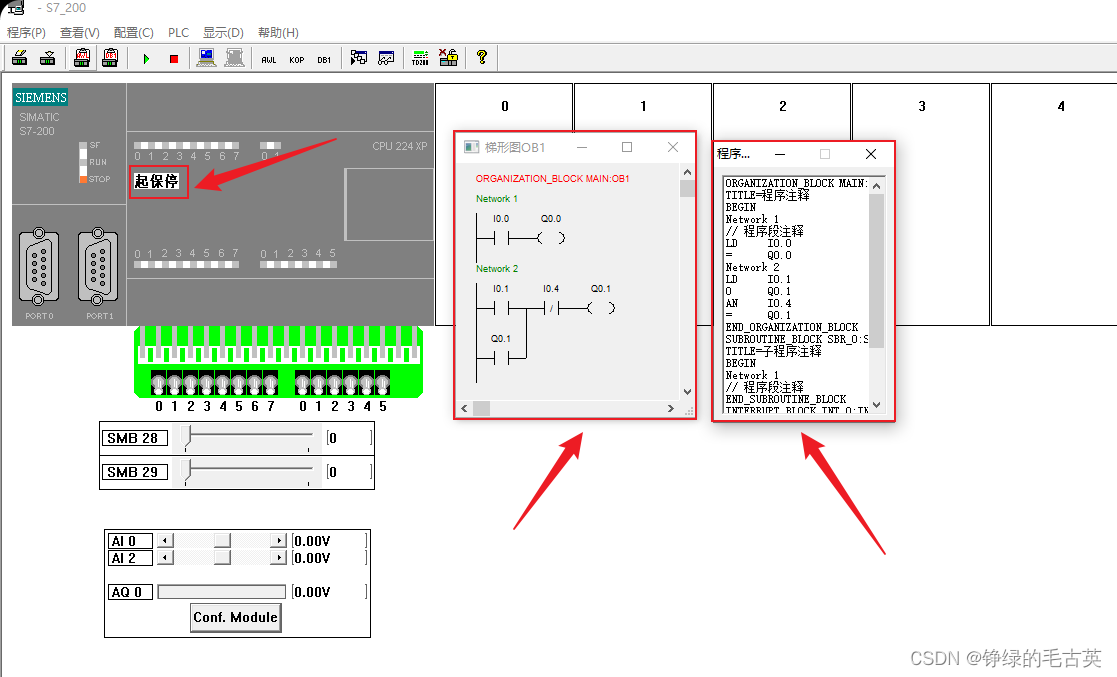

导入后会出现梯形图语言、指令语句表以及程序名称等信息

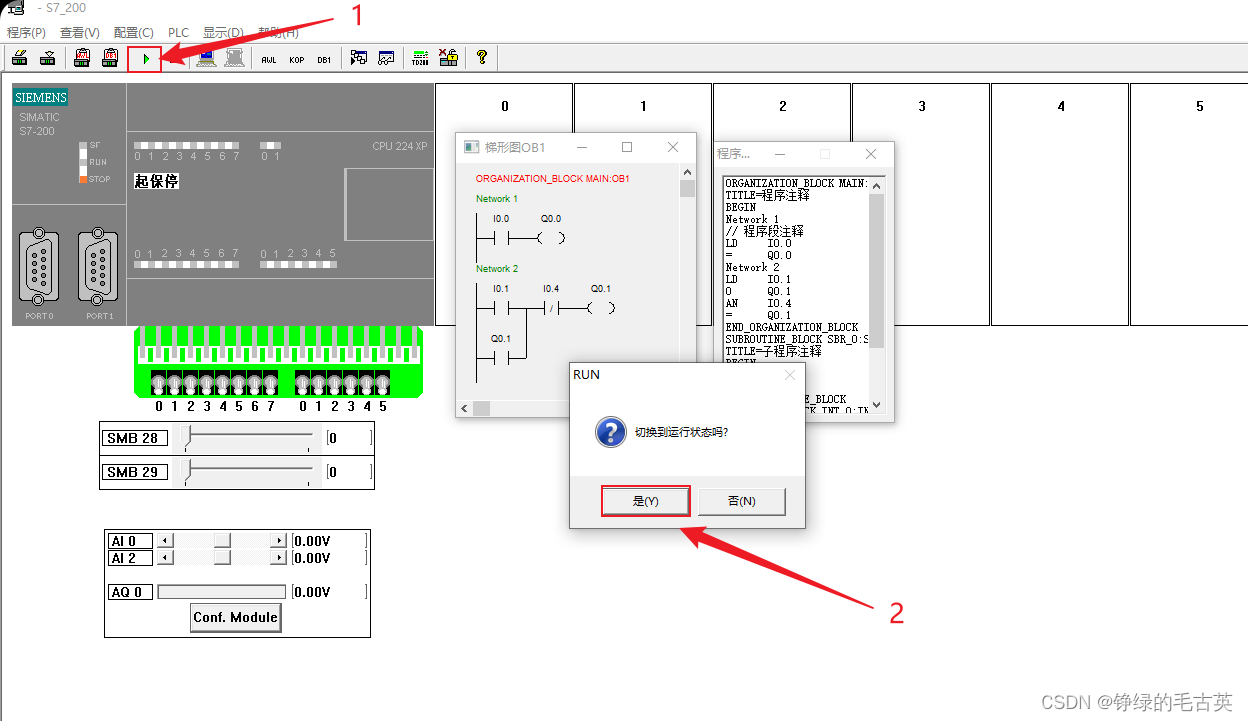

第七步：点击绿色三角形按钮运行程序

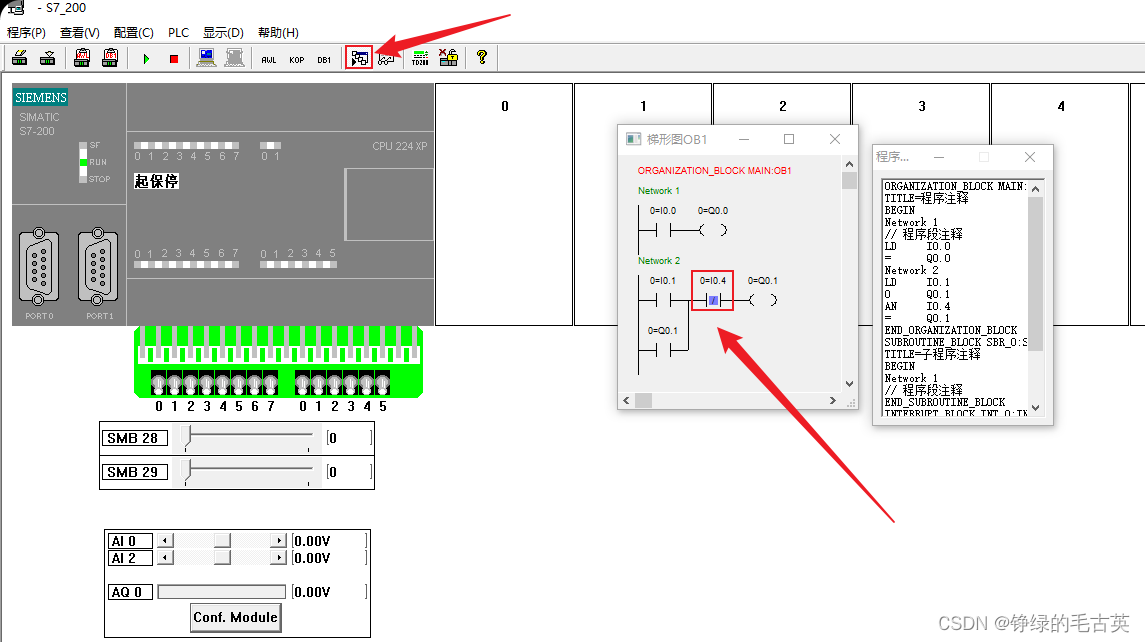

第八步：开启程序监控，可看到梯形图程序中实时的运行状态



第九步：点击模拟输入部分的开关，模拟控制程序
可看到模拟PLC上的输入输出指示灯的亮灭

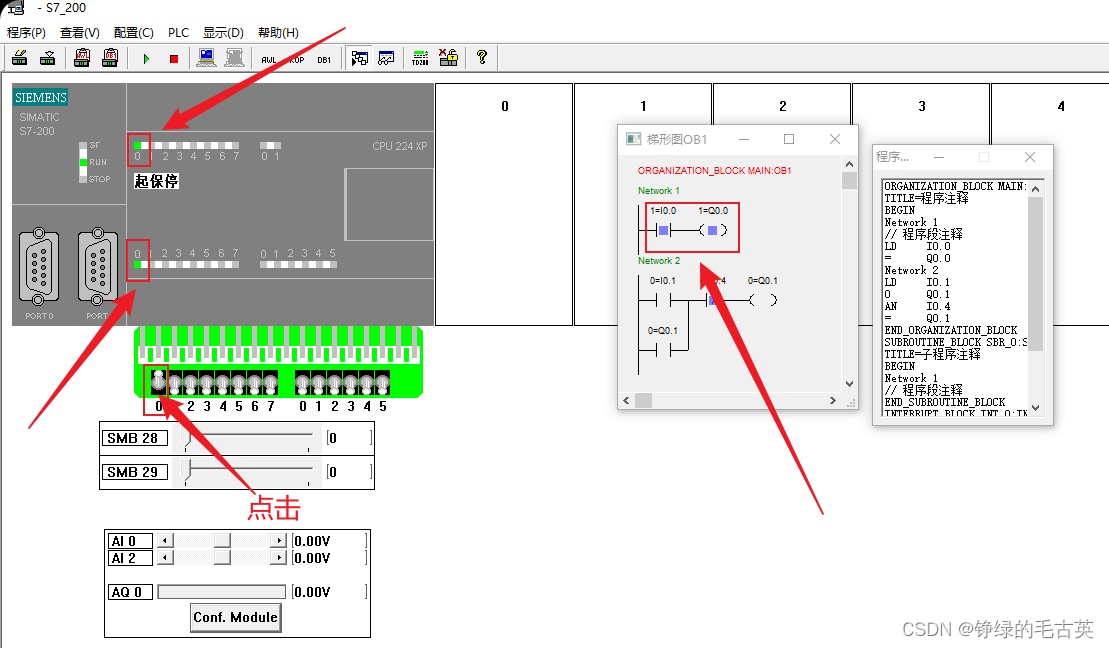

第一个程序段：

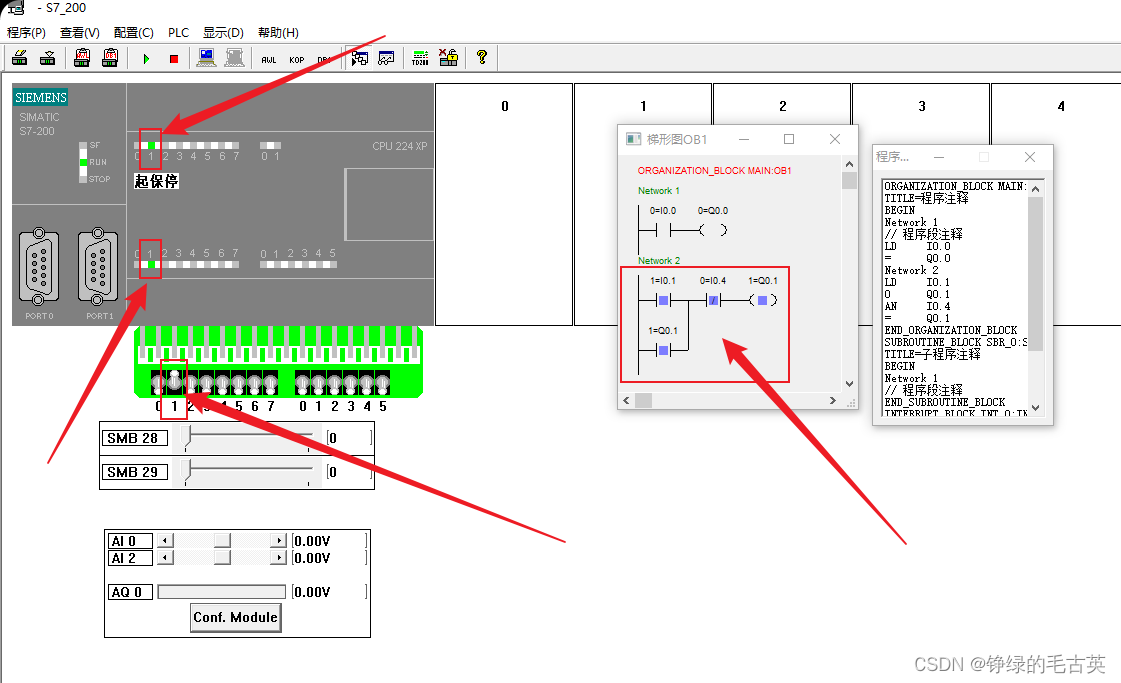

第二个程序段：

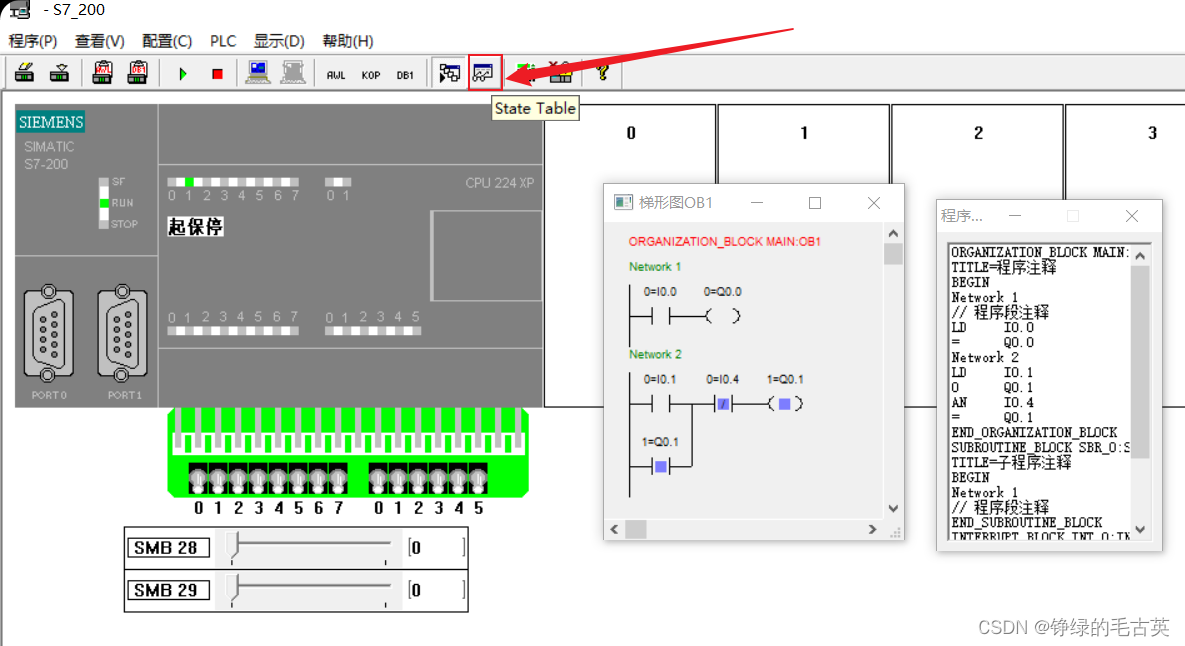

点开这个像👓的图标，调出状态表





自己输入好I/O地址，即可查看当前值





感谢您的阅读
————————————————
