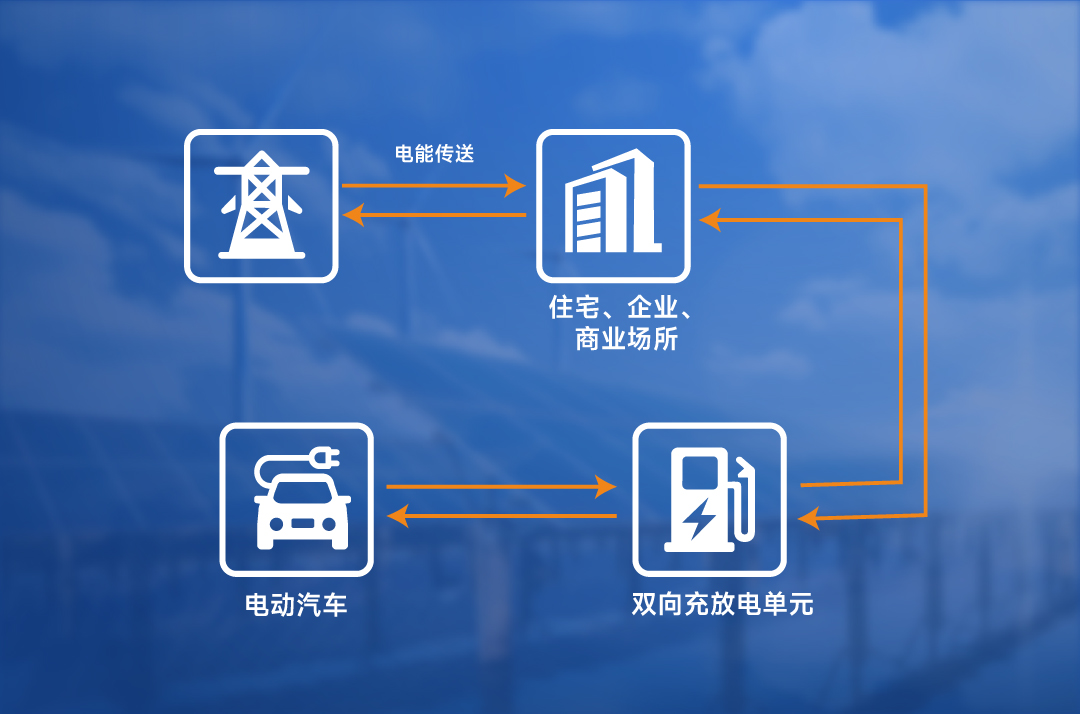

随着电动汽车与电网双向交互（V2G）技术的快速发展，充电桩与车辆间的高效通信成为实现智能能源管理的关键。SECC作为充电桩的通信控制核心，其与电力线载波通信芯片的适配尤为重要。本文将分享基于米尔核心板，调试联芯通MSE102x GreenPHY芯片的实战经验，为V2G通信开发提供参考。
MSE102x芯片介绍
联芯通MSE102x系列芯片是一款专注于电动汽车充电通信和智能能源管理的GreenPHY电力线载波通信芯片，MSE102x支持RMII和SPI两种主机接口，可根据具体应用场景灵活选择。本文主要介绍如何基于RMII和SPI两种不同的接口方式来驱动MSE10

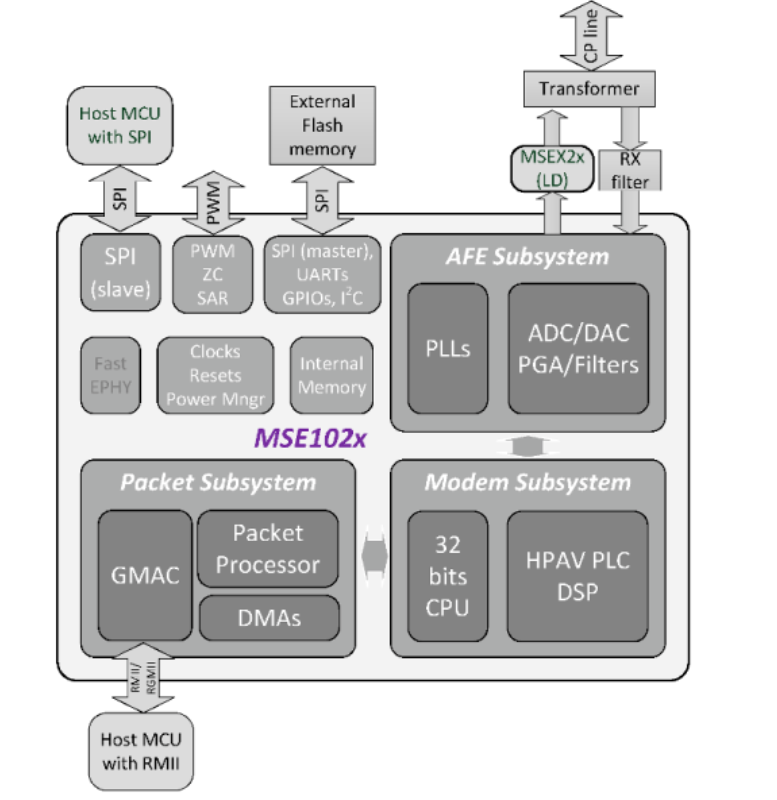

MSE102x系统框图
方案一：RMII接口调试
硬件连接：
MSE102x通过RMII接口与米尔核心板MYC-YF13X的ETH1控制器连接，实现MAC层直接通信。
软件配置关键步骤：
1、设备树的修改
PC
:~/myir-st-linux$
vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsi
ð1 {
status = "okay";
pinctrl-0 = <ð1_rmii_pins_a>;
pinctrl-1 = <ð1_rmii_sleep_pins_a>;
pinctrl-names = "default", "sleep";
phy-mode = "rmii";
max-speed = <100>;
nvmem-cells = <ðernet_mac1_address>;
nvmem-cell-names = "mac-address";
st,ext-phyclk;
mdio1 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "snps,dwmac-mdio";
};
fixed-link {
speed = <100>;
full-duplex;
};
};
2、引脚复用配置
PC
:~/myir-st-linux$
vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsi
eth1_rmii_pins_a: eth1-rmii-1 {
pins1 {
pinmux = <STM32_PINMUX('G', 13, AF11)>, /* ETH_RMII_TXD0 */
<STM32_PINMUX('G', 14, AF11)>, /* ETH_RMII_TXD1 */
<STM32_PINMUX('A', 11, AF11)>, /* ETH_RMII_ETHCK */
<STM32_PINMUX('B', 11, AF11)>, /* ETH_RMII_TX_EN */
<STM32_PINMUX('A', 2, AF11)>, /* ETH_MDIO */
<STM32_PINMUX('G', 2, AF11)>; /* ETH_MDC */
bias-disable;
drive-push-pull;
slew-rate = <1>;
};
pins2 {
pinmux = <STM32_PINMUX('C', 4, AF11)>, /* ETH_RMII_RXD0 */
<STM32_PINMUX('C', 5, AF11)>, /* ETH_RMII_RXD1 */
<STM32_PINMUX('A', 7, AF11)>; /* ETH_RMII_CRS_DV */
bias-disable;
};
};
eth1_rmii_sleep_pins_a: eth1-rmii-sleep-1 {
pins1 {
pinmux = <STM32_PINMUX('G', 13, AF11)>, /* ETH_RMII_TXD0 */
<STM32_PINMUX('G', 14, AF11)>, /* ETH_RMII_TXD1 */
<STM32_PINMUX('B', 11, AF11)>, /* ETH_RMII_TX_EN */
<STM32_PINMUX('A', 11, AF11)>, /* ETH_RMII_ETHCK */
<STM32_PINMUX('A', 2, AF11)>, /* ETH_MDIO */
<STM32_PINMUX('G', 2, AF11)>, /* ETH_MDC */
<STM32_PINMUX('C', 4, AF11)>, /* ETH_RMII_RXD0 */
<STM32_PINMUX('C', 5, AF11)>, /* ETH_RMII_RXD1 */
<STM32_PINMUX('A', 7, AF11)>; /* ETH_RMII_CRS_DV */
};
};
测试结果：

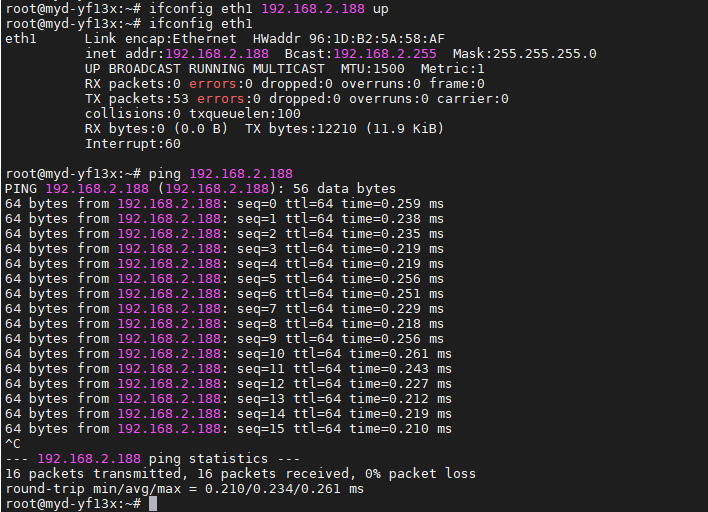

系统成功识别eth1网络设备，可通过标准网络工具进行通信测试，为V2G通信提供稳定的网络基础。
RMII接口测试效果
方案二：SPI接口调试
硬件连接：
MSE102x作为SPI从设备连接到米尔核心板MYC-YF13X的SPI1接口，适用于需要灵活布板的场景。
软件配置关键步骤：
1、SPI设备树配置
PC
:~/myir-st-linux$
vi arch/arm/boot/dts/myb-stm32mp135x-base.dtsi
............
&spi1 {
pinctrl-names = "default", "sleep";
pinctrl-0 = <&spi1_pins_a>;
pinctrl-1 = <&spi1_sleep_pins_a>;
cs-gpios = <&gpioa 4 0>;
status = "okay";
mse102x@0 {
compatible = "vertexcom,mse1021";
reg = <0>;
interrupt-parent = <&gpioi>;
interrupts = <1 IRQ_TYPE_EDGE_RISING>;
spi-cpha;
spi-cpol;
spi-max-frequency = <7142857>;
};
};
2、SPI引脚的配置
PC
:~/myir-st-linux$
vi arch/arm/boot/dts/myb-stm32mp13-pinctrl.dtsi
............
spi1_pins_a: spi1-0 {
pins1 {pinmux = <STM32_PINMUX('C', 3, AF6)>, /* SPI1_SCK */
<STM32_PINMUX('A', 3, AF5)>; /* SPI1_MOSI */
bias-disable;
drive-push-pull;
slew-rate = <1>;
};
pins2 {
pinmux = <STM32_PINMUX('A', 6, AF5)>; /* SPI1_MISO */
bias-disable;
};
};
spi1_sleep_pins_a: spi1-sleep-0 {
pins {
pinmux = <STM32_PINMUX('C', 3, ANALOG)>, /* SPI1_SCK */
<STM32_PINMUX('A', 6, ANALOG)>, /* SPI1_MISO */
<STM32_PINMUX('A', 3, ANALOG)>; /* SPI1_MOSI */
};
};
测试结果：

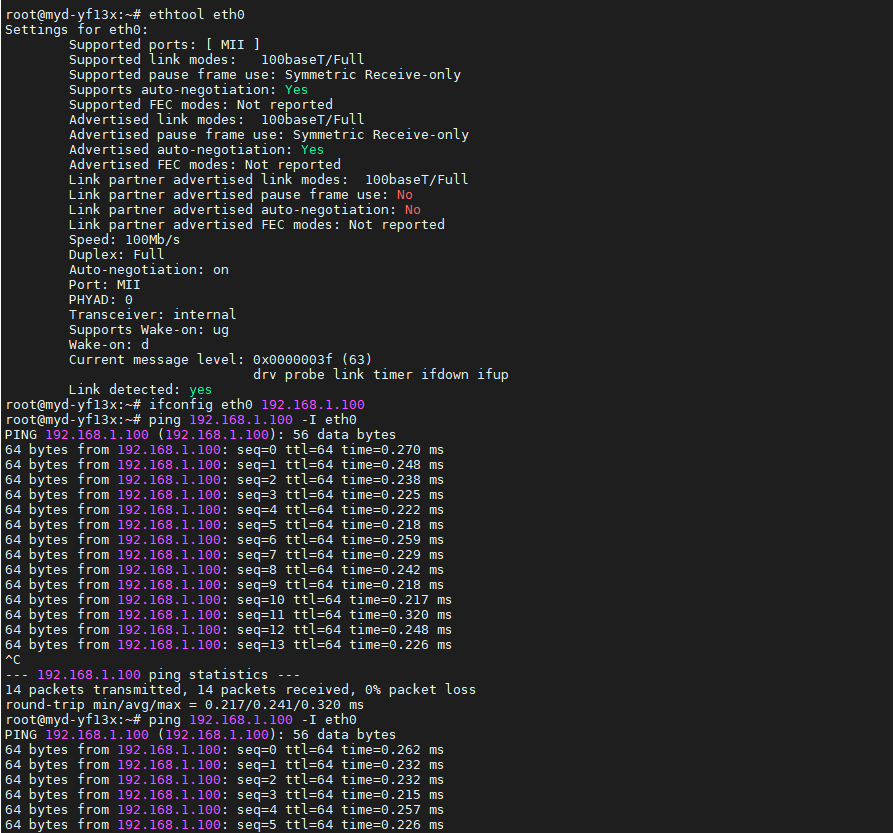

系统启动时正确识别MSE102x设备，生成对应的网络接口，可通过PLC链路建立V2G通信连接。
SPI接口测试效果
结语
通过MYC-YF13X核心板与MSE102x的成功适配，我们建立了一套完整的SECC GreenPHY通信解决方案。该方案不仅为V2G应用提供了技术支撑，也展示了米尔核心板在能源互联网领域的灵活性和可靠性。
