精准把控VBAT，轻松规避电源设计99%陷阱

电源设计是一个细致而复杂的过程，其中VBAT的精准把控尤为关键。若处理不当，极易陷入各种陷阱。本文将指导您如何精准把控VBAT，从而轻松规避电源设计中高达99%的常见陷阱，让您的设计更加出色。

在物联网开发中，稳定的VBAT供电是设备可靠性的第一道防线。

VBAT管脚是嵌入式模块的电源输入核心，为整个系统提供能量来源。在Air780EPM等低功耗通信模组中，VBAT供电设计直接关系到系统稳定性、通信性能和续航能力。

本文特别分享VBAT管脚的技术特性、设计要点和实用技巧，帮助工程师朋友避免常见的电源设计陷阱。

01. 模组管脚

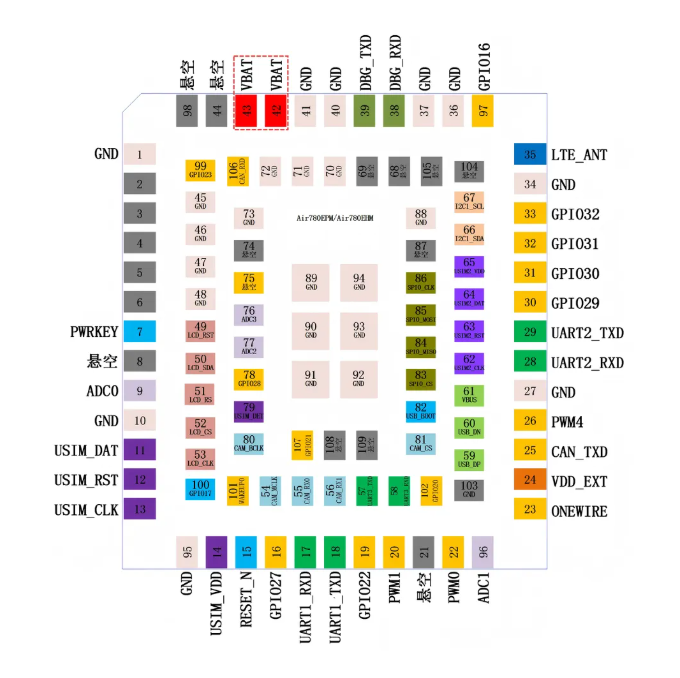

VBAT是Air780EPM模组的对内供电输入管脚，在模组上对应PIN42和PIN43两个管脚。

02. 电源特性

电压范围：3.3V-4.35V；

电流需求：1A以上，所以通常需要并联搭配220μF电解电容或者22μF钽电容，以用于瞬时大电流的输出响应。

03. 电池供电

1）常规型锂电池：放电范围是一般是3.2V-4.2V，为了更好地保护锂电池，一般将放电截止电压规定为3.3V；

2）高压型锂电池：放电范围是一般是3.2V-4.35V，一样的原因，为了更好地保护锂电池，一般将放电截止电压规定为3.3V；

3）其它类型的电池：比如锂锰电池、锂亚电池，放电截止电压可能低至2.0V；这种类型的电池需要在系统中增加升压DCDC，使其在放电期间供给模组的电压保持在3.3V以上。

用于这种场景下的升压型DCDC，我们使用过的是ETA1161。

相关手册详见：

https://docs.openluat.com/air780epm/product/air780epm/#vbat

04. 电源供电

这里说的电源，指的是类似于充电器这样的、通过AC/DC转换器为系统供电的电源形式，后面我们统一称这种电源形式为直流电源。

直流电源的供电电压：市场上常见的有5V/9V/12V/18V/24V等，不同的输入电压，选择不同的降压型DCDC。

DCDC的输出电压：建议设置在3.8V，且需要特别注意的是：有些DCDC在上电初始时的输出电压，有可能会上窜到超出设置的输出电压值很多。

比如：设置输出电压为3.8V，上电初始时的输出电压高达6V甚至7V以上。

非常大概率将模组的芯片或射频PA打坏，务必特别注意！

用于这种场景下的降压型DCDC，我们使用过的是JW5357和JW5103。

JW5357：用于输入电压低于18V以下的场景；

JW5103：用于输入电压低于36V以下的场景。

05. 耐压特性

1）长时间的正常工作：不能高于4.5V，包括偶尔的尖峰电压；

为了兼容电池和直流电源两种供电形式，电池电压一般低于4.35V，直流电源经过DCDC降压后一般设置为3.8V输出。因此，模组的正常工作电压范围一般规定为3.3V-4.35V。

2）短时的浪涌尖峰电压：不能高于5V，否则有可能将模组损坏。

3）VBAT处使用的TVS选型建议：TVS应保证VRWM略大于芯片最大工作电压(4.5V)，VBR典型值在5.3V左右，最大VBR值建议不超过6V，钳位电压VC尽量小，建议浪涌IPP大于160A，IPP=100A (8*20uS脉冲)的钳位电压约为7.5V。

建议型号，芯禾微XESD317D-4V5。

06. 特别提醒！！！

1）模组正常工作电压范围是3.3V-4.35V

虽然模组正常工作建议的电压范围是3.3V-4.35V，但是模组实际可以开机运行的电压最低可以到2.1V，请特别注意如下提示：

当模组IO电平设置为1.8V和VBAT供电为2.1V且模组可以开机运行时：此时IO电平可以正常保持1.8V——但射频指标，包括发射功率和接收灵敏度，已经严重恶化，甚至无法正常驻网；

当模组IO电平设置为3.3V和VBAT供电为2.1V且模组可以开机运行时：此时IO电平实际输出为2.0V——且射频指标，包括发射功率和接收灵敏度，已经严重恶化，甚至无法正常驻网。

因此，再次强调：模组正常工作建议的电压范围是3.3V-4.35V，过低电压会导致射频指标恶化甚至无法正常驻网。

2）确保VBAT上电时的起始电压小于0.5V

模组上电开机时，需确保VBAT上电时的起始电压小于0.5V，否则可能会因电压临界状态造成模组时序混乱而无法正常开机；关于这一点的详细介绍，会在“开机时序”章节进行详细介绍。

实际应用中最常见的问题是：

掉电关机后短时间内再上电，但是在此期间系统上大电容的电未放完，导致VBAT电压停留在0.5V至2.0V中间，模组主芯片部分功能无法完全关闭，导致再上电时开机时序不符合要求而无法正常开机。

记忆中有做的项目：大电容完全放电完毕用时需要将近30秒左右，非常容易导致陷入"为何无法开机、模组是不是坏了"的长时间分析中。

这里也分享两种常见的余电快速放电电路供参考：

▼ 余电快速放电电路 ▼

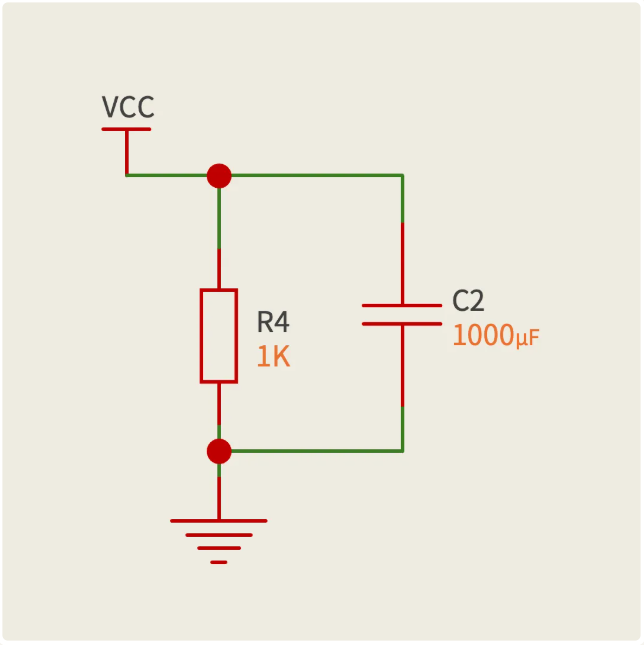

第一种：优势是电路简单，缺点是功耗较高且会一直损耗，进而导致放电速度无法设置的太快（放电电阻R4不能使用阻值太小的电阻）。

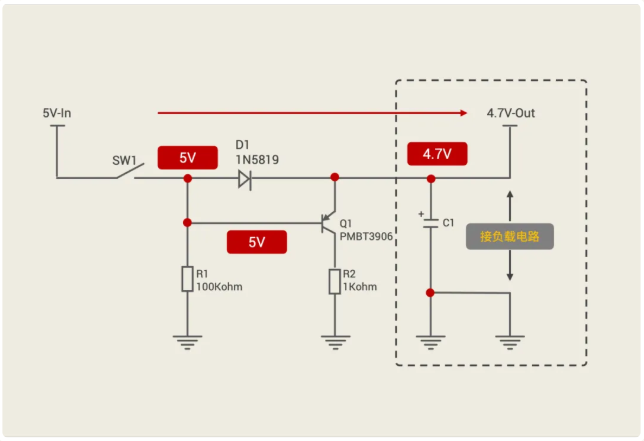

第二种：优势是只有在断电的情况下才会放电，不会产生额外的功耗，缺点是电路相对复杂，且由于单向导电电路（二极管D1）的存在会导致工作端电压有损耗（二极管压降 0.3V）。

07. VBAT电压可以检测

具体见LuatOS核心库"ADC"章节的介绍：https://docs.openluat.com/osapi/core/adc/

adc.CH_VBAT：

常量含义：VBAT供电电压的通道id；

数据类型：number；

常量取值：-2；

示例代码：adc.open(adc.CH_VBAT)。

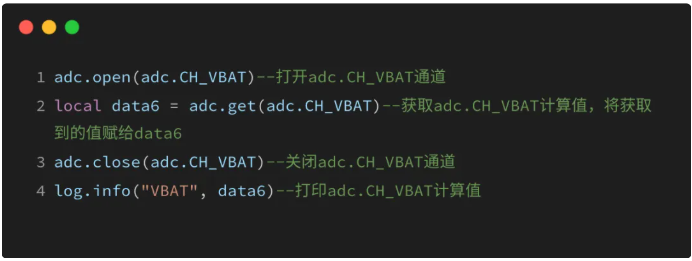

示例代码：

今天的内容就分享到这里了~
