在资源有限的M0单片机上运行RTOS

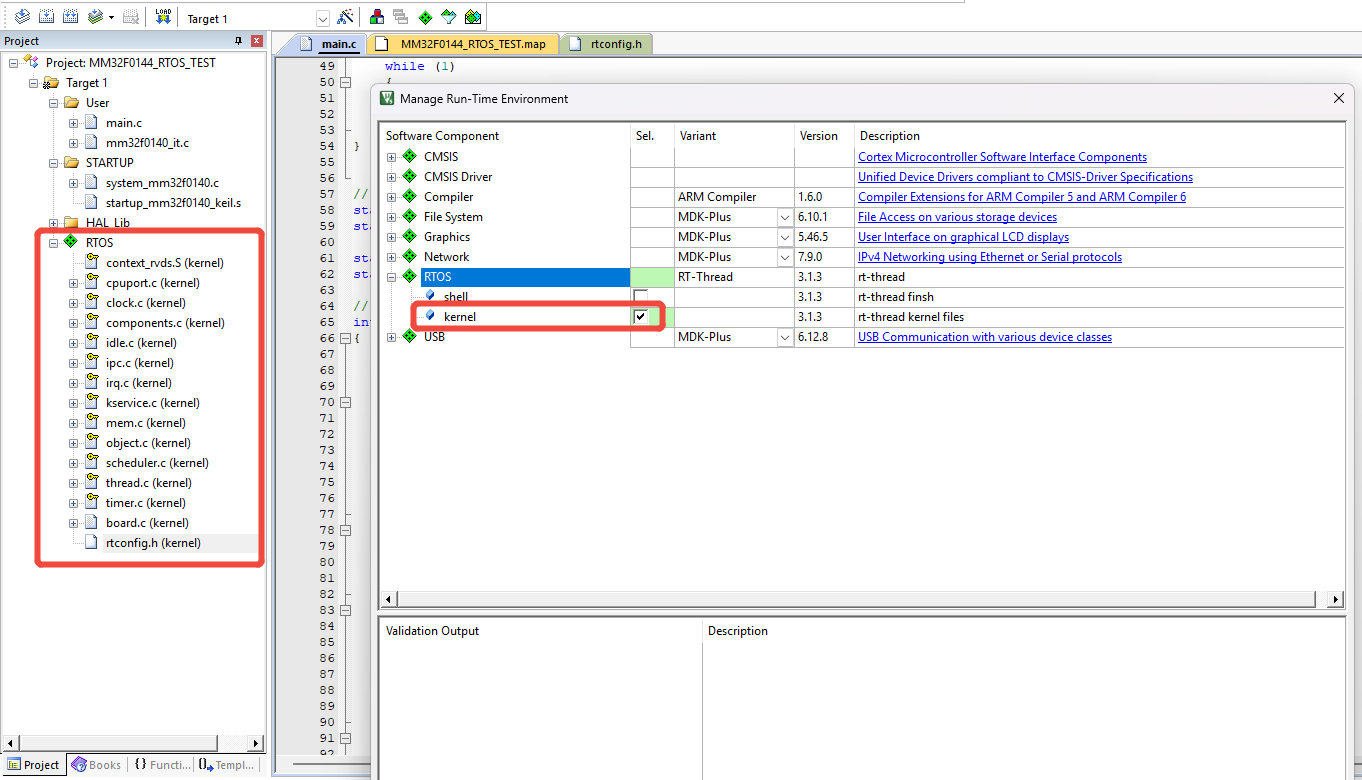

1.添加RTOS内核至工程中

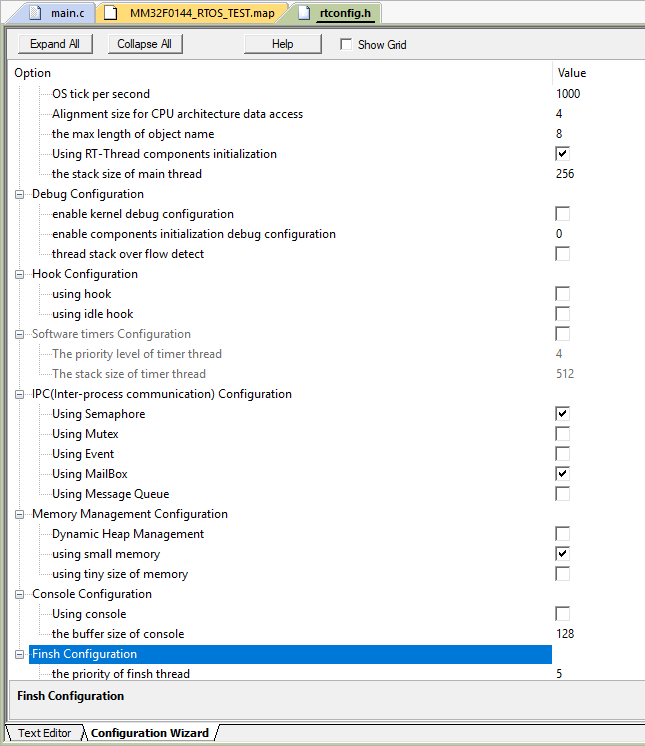

2.配置RTOS,裁剪内核文件

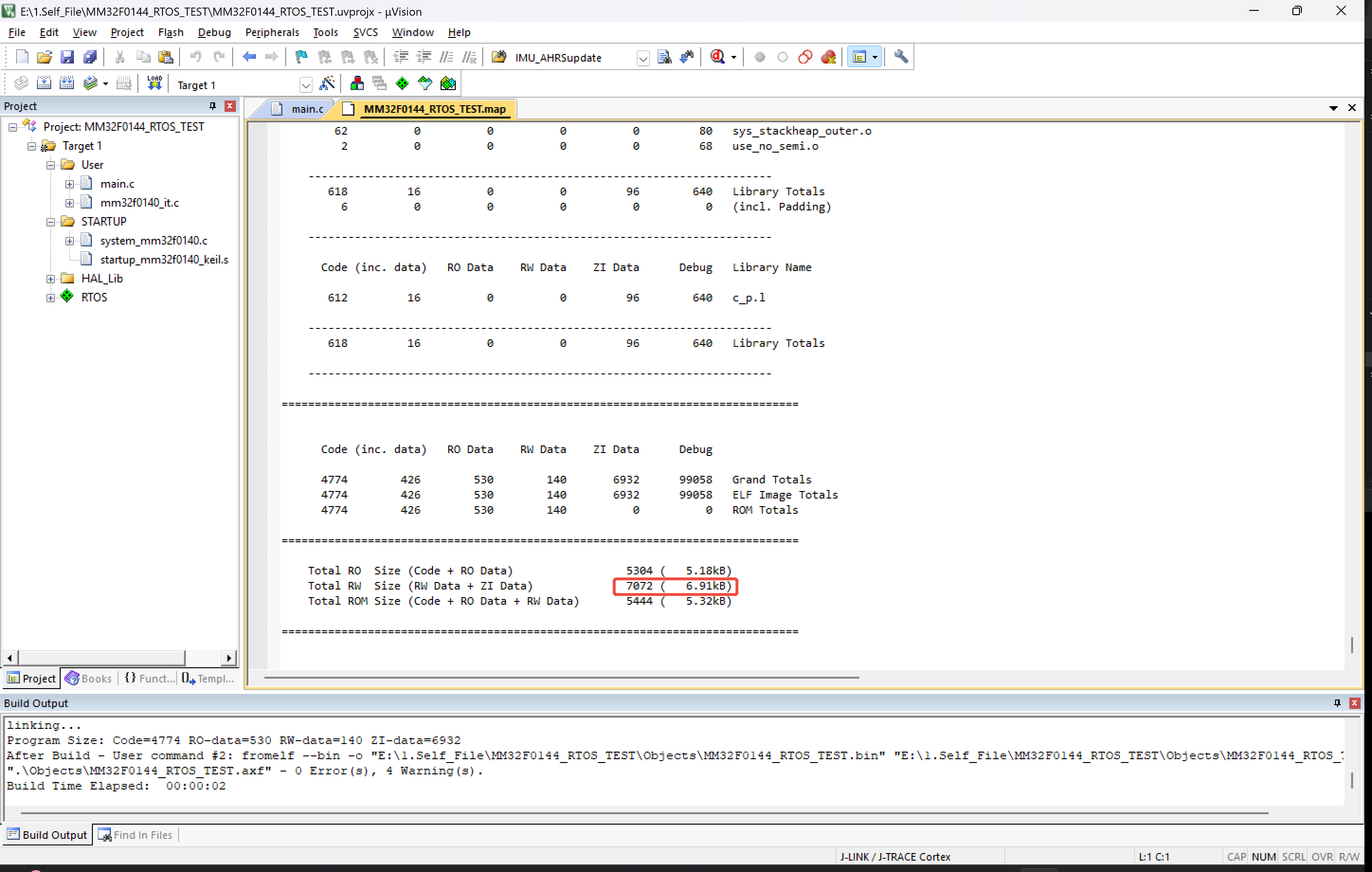

3.编译工程,查看内核占用内存大小。

- RO (Read Only): 只读数据。包括程序代码(Code)和常量(如 const 声明的变量)。
- RW (Read Write): 读写数据。指已初始化的全局变量和静态变量。
- ZI (Zero Initialized): 零初始化数据。指未初始化或显式初始化为0的全局变量和静态变量。
- ROM (Read Only Memory): 程序存储器的总占用大小,即需要烧录到Flash中的内容。
- RAM (Random Access Memory): 运行时的内存占用大小。
3.1.Total RO Size (Code + RO Data) = 5304 (5.18kB)
含义:程序代码和所有常量总共占用了5304 字节。
存储位置:这部分数据存储在单片机的Flash(程序存储器)中。
3.2.Total RW Size (RW Data + ZI Data) = 7072 (6.91kB)
含义: 你的程序在运行时,需要占用的 RAM 总量 为 7072 字节。
构成:
- RW Data: 已初始化的全局/静态变量。这些变量的初始值需要从Flash中拷贝到RAM。
- ZI Data: 未初始化的全局/静态变量。系统启动时会在RAM中为它们开辟空间并清零。
3.3.Total ROM Size (Code + RO Data + RW Data) = 5444 (5.32kB)
含义: 需要烧录到单片机 Flash 中的总数据量是 5444 字节。
构成: 它等于 RO Size + RW Data的初始值。
- Code + RO Data (5304字节) 直接存放在Flash中。
- RW Data的初始值(5444 - 5304 = 140字节)也存放在Flash中。当程序启动时,系统会把这140字节的初始值从Flash拷贝到RAM中对应的RW区域。
- 分析: 这个值(5.32kB)通常略大于 RO Size (5.18kB),因为它包含了RW变量的初始值。它决定了程序对Flash空间的实际占用量。

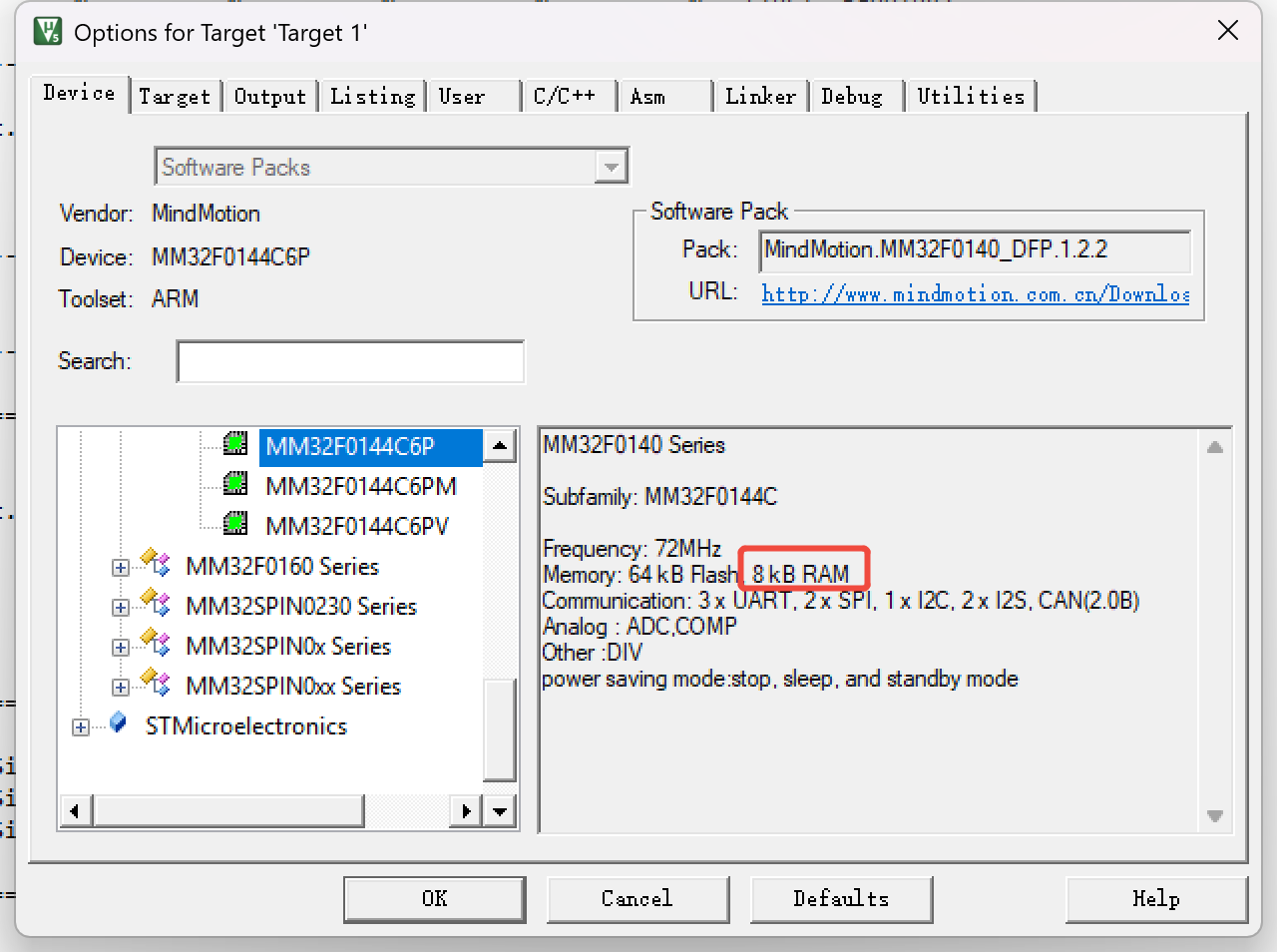

4.速览MCU资源情况

从上图可以看出,单片机MM32F0144C6P的RAM空间最大为8KB,Flash空间最大为64K。M0的MM32单片机引入RTOS内核后,RAM空间已经占用了6.91KB,Flash空间占用5.32KB。

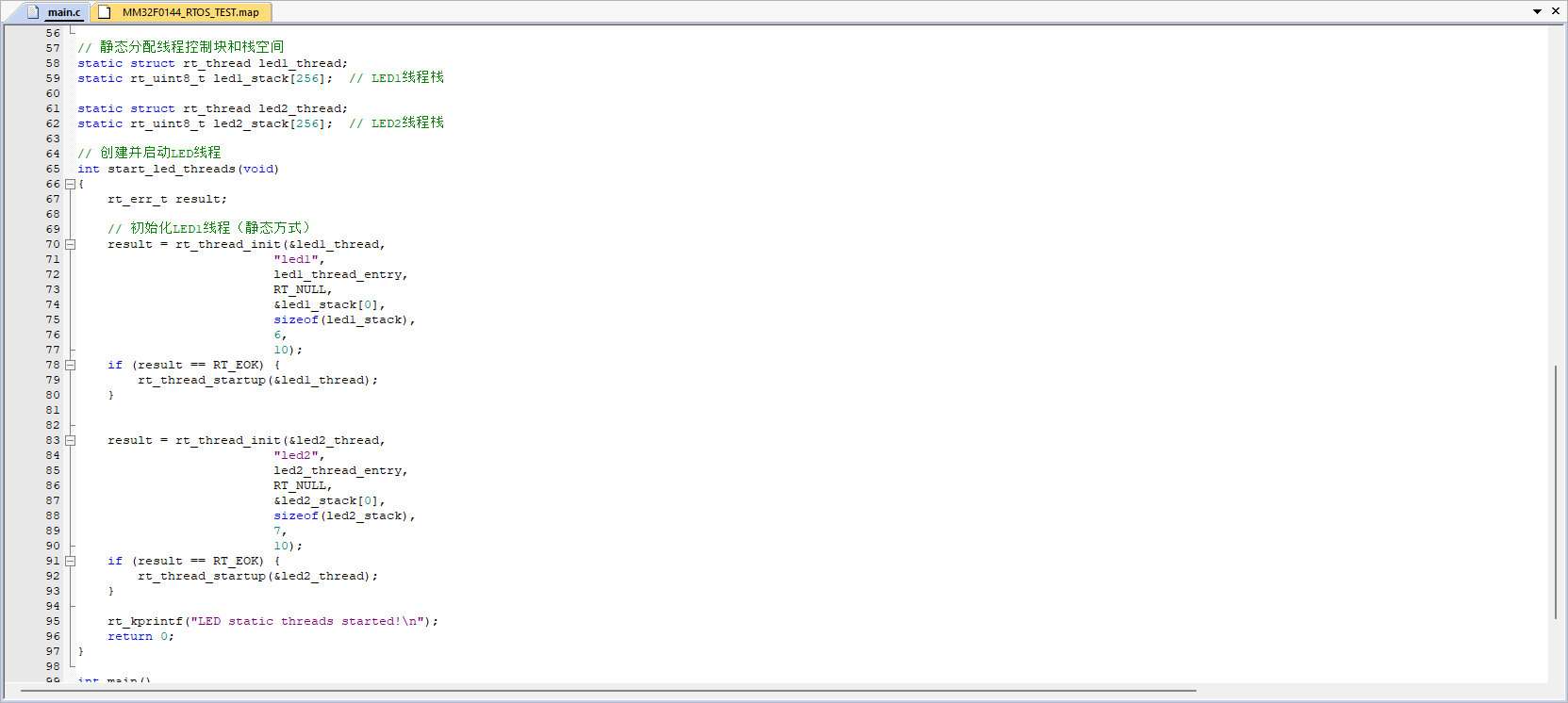

5.运行两个任务

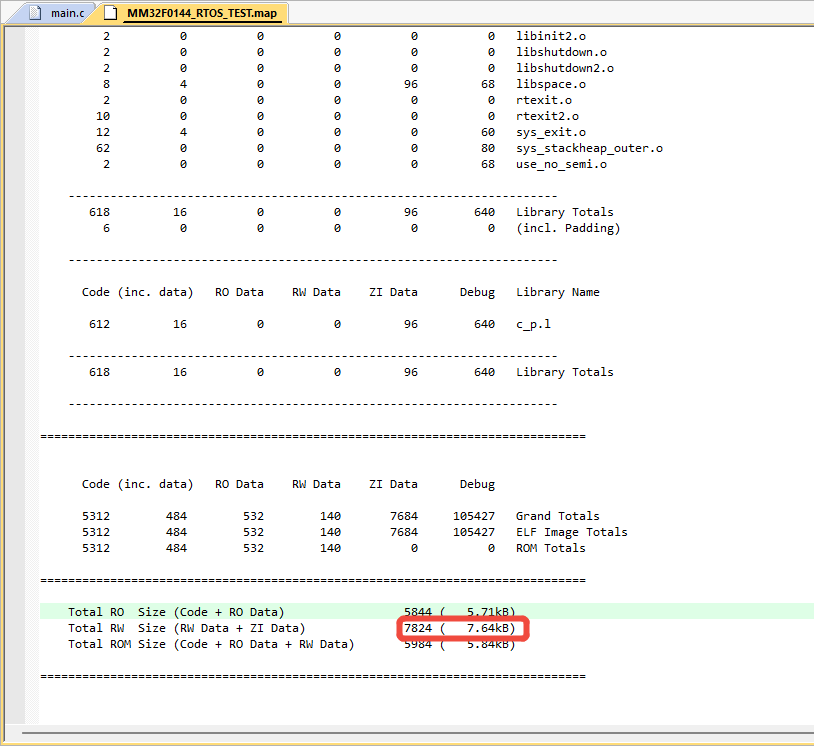

5.1.编译运行,查看map文件

从图中可以看出,添加两个任务后RAM空间为7.64KB,Flash空间为5.84KB。RAM只剩下了0.36KB了,资源耗尽了,无法继续添加任务了。
6.总结
在M0单片机上也可以运行RTOS,但是其资源有限,应用场景也主要应用于一些成本敏感的产品上,其定位以及决定了性能上限,所以没有必要在M0单片机上运行RTOS。
