无线蓝牙耳机因其便携性和舒适性使它现在成为了人们日常生活中不可或缺的伴侣。
一、客户需求：
1.测试需要通过接触放电±6KV，空气放电10KV。
2.不能改PCB布局，外壳结构与外观。
3.采取最低成本整改

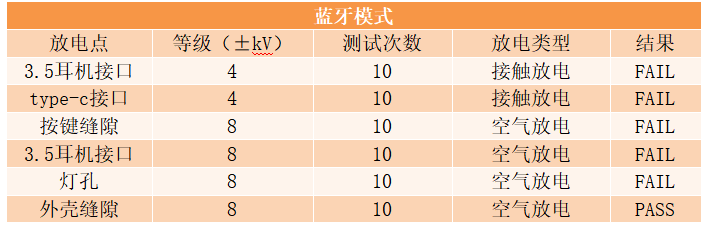

二、整改前测试
测试异常现象：样机在测试中关机，需要人为按开关机按键启动。
三、故障排除与现象分析
1.在只有主板与电池情况下开机连接蓝牙，测试点TYPE-C和3.5耳机接口进行接触放电测试。两个测试点都出现样机测试中关机。调整测试点位，测试远离TYPE-C和3.5耳机接口主板板上GND（需要注意静电泄放路径），静电等级提高。根据出现异常现象分析，3.5耳机接口检测脚在检测到低电位时，样机关闭蓝牙模式进入AUX模式。对其检测脚处理后，样机裸板测试通过。
2.在裸板测试通过后，一个一个恢复其功能模块，每当恢复一个就进行一次静电测试。在恢复与MIC模块连接时，测试±6KV出现蓝牙断开重连，播放暂停。恢复全部功能，只断开MIC模块时，测试3.5耳机与type-c接口接触放电±6KV通过测试。判断当MIC电路连接时，静电会耦合进入MIC电路，对主控芯片进行干扰。
四、整改措施：
1、3.5耳机接口检测脚对地增加ESD（ESD5D150TA），如下图黄框处。
2、主板MIC连接处两端对地增加ESD（ESD5D150TA）,如下图黄框处。
3、以上措施复制多台样机测试通过。
五、整改后数据：
六、总结
1.该公司在耳机PCB布局设计时，我司工程参与，极大改善PCB板本身布局，以及遇到问题时预留解决方案的焊盘。促使该项目使用ESD数量一共使用4颗。极大减低成本。
2.根据现象，判断受干扰功能。
3.在排除问题时，尽量让样机功能从简入繁，逐步排除故障点。
4.调整测试点来锁定问题点。
