前言
网络设备
路由器
实现多台PC不同网段通信
网络拓扑
路由器配置
配置路由器实现多台PC不同网段通信
# 进入配置模式
system
# 修改路由器名称
sysname name(路由器名称)
# 进入相关接口
interface g0/0/0
# 配置IP地址
ip address 192.168.1.254 255.255.255.0
# 退出当前接口
quit
# 在配置模式下查看接口配置信息
display ip interface brief单臂路由（子接口）实现不同网段通信
网络拓扑
路由器配置
单臂路由（子接口）实现不同网段通信
1、配置三层交换机
# 进入配置模式 system # 修改交换机名称 system name(交换机名称) # 创建Vlan10 20 vlan batch 10 20 # 查看已创建Vlan（配置模式下） display vlan # 配置g0/0/1接口连接方式 interface g0/0/1 port link-type access # 将接口和vlan10进行绑定 port default vlan 10 # 退出 quit # 配置g0/0/2接口连接方式 interface g0/0/2 port link-type access # 将接口和vlan20进行绑定 port default vlan 20 # 退出 quit # 配置g0/0/3接口连接方式 interface g0/0/3 port link-type trunk # 将接口和vlan10 20进行绑定 port trunk allow-pass vlan 10 20 # 退出 quit2、配置路由器
# 进入配置模式 system # 修改路由器名称 system name(路由器名称) # 创建10子接口 interface g0/0/0.10 # 对子接口进行dot1q封装，（承载vlan数据） dot1q termination vid 10 # 配置子接口IP地址 ip address 192.168.1.254 24 # 开启arp广播功能 arp broadcast enable # 退出 quit # 创建20子接口 interface g0/0/0.20 # 对子接口进行dot1q封装，（承载vlan数据） dot1q termination vid 20 # 配置子接口IP地址 ip address 192.168.2.254 24 # 开启arp广播功能 arp broadcast enable # 退出 quit
单臂路由（从地址）实现不同网段通信
网络拓扑
路由器配置
从地址方式实现不同网段PC通信
# 进入配置模式
system
# 修改路由器名称
system name(路由器名称)
# 配置g0/0/0接口
interface g0/0/0
ip address 192.168.1.254 24
# 配置从地址
ip address 192.168.2.254 24 sub
# 退出
quit

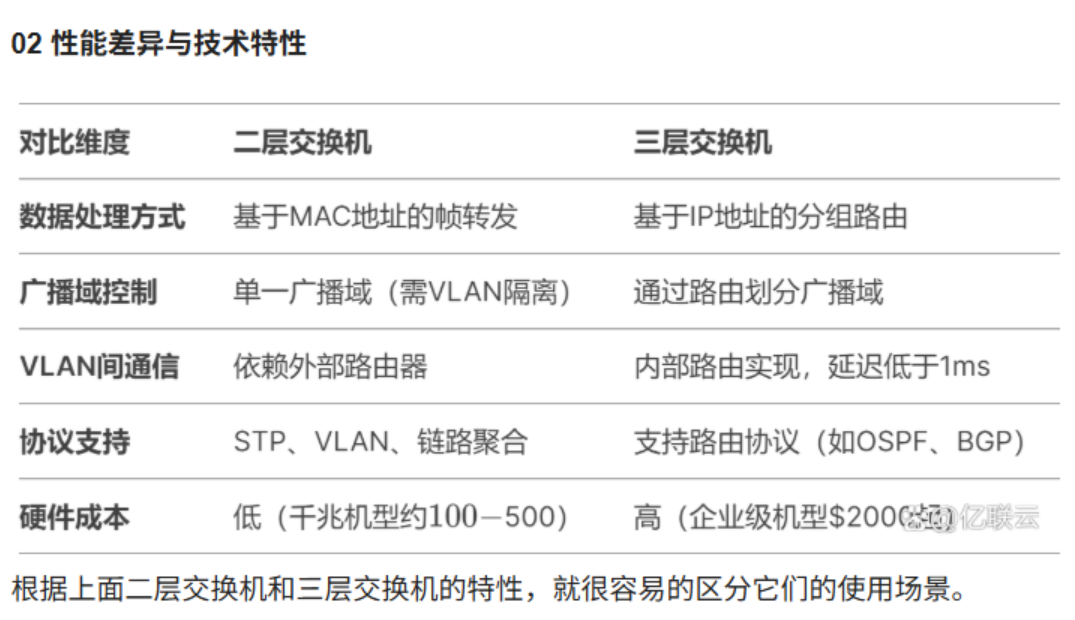

交换机
VlanIf接口配置sub子IP实现不同网段相同Vlan通信
网络拓扑
交换机配置
配置三层交换机通过VlanIf接口配置sub子地址实现不同网段PC相同Vlan通信
# 进入配置模式
system
# 修改交换机名称
sysname name(交换机名称)
# 进入vlanif1接口
interface vlanif1
# 配置IP地址 sub：表示子IP
ip address 192.168.1.254 24
ip address 192.168.2.254 24 sub
# 退出当前Vlan
quit
# 查看已配置的IP地址（配置模式下）
display ip routing三层交换机实现不同网段通信
网络拓扑
交换机配置
三层交换机实现不同网段通信vlanif(Vlan虚拟接口)
# 进入配置模式
system
# 修改交换机名称
sysname name(交换机名称)
# 创建Vlan
vlan batch 10 20
# 创建并进入vlan10接口
interface vlanif10
# 给vlan10接口配置对应IP地址
ip address 192.168.1.254 24
# 创建并进入vlan20接口
interface vlanif20
# 给vlan20接口配置对应IP地址
ip address 192.168.2.254 24
# 查看VLANIF接口信息
display interface vlanif
# 退出当前Vlan
quit
# 配置g0/0/1接口连接方式
interface g0/0/1
port link-type access
# 将接口和vlan10进行绑定
port default vlan 10
# 配置g0/0/2接口连接方式
interface g0/0/2
port link-type access
# 将接口和vlan20进行绑定
port default vlan 20
# 退出当前接口
quit
实现特定VLAN仅允许与某一VLAN通信
有两种方式可以实现，
-
通过流策略应用ACL
-
直接在VLAN下调用ACL
通过流策略应用ACL
1、创建ACL
定义访问规则，例如允许或拒绝特定IP段的通信：
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
[Huawei-acl-adv-3000] rule deny ip source 192.168.1.0 0.0.0.255 destination 192.168.3.0 0.0.0.255
[Huawei-acl-adv-3000] quit2、配置流分类
将ACL与流分类绑定：
[Huawei] traffic classifier c1
[Huawei-classifier-c1] if-match acl 3000
[Huawei-classifier-c1] quit3、配置流行为
定义流行为，例如允许或拒绝报文：
[Huawei] traffic behavior b1
[Huawei-behavior-b1] deny
[Huawei-behavior-b1] quit4、创建并应用流策略
将流分类和流行为关联，并应用到VLAN：
[Huawei] traffic policy p1
[Huawei-trafficpolicy-p1] classifier c1 behavior b1
[Huawei-trafficpolicy-p1] quit
[Huawei] interface vlan 10
[Huawei-vlan10] traffic-policy p1 inbound5、验证与注意事项
-
使用命令 display acl 编号 检查ACL配置是否生效。
-
确保ACL规则顺序正确，匹配优先级从上到下。
-
注意方向（inbound 或 outbound），根据实际需求选择。
直接在VLAN下调用ACL
1、创建ACL
可以通过 ACL（访问控制列表） 结合 VLANIF 接口策略 来实现 特定 VLAN 仅允许与某一 VLAN 通信，而其他 VLAN 之间仍然可以互通
# ACL 3000（高级 ACL，基于 IP 匹配）
# 基础ACL•：编号范围2000-2999，仅匹配源IP地址
# 高级ACL•：编号范围3000-3999（如ACL 3000），支持更精细的匹配条件，包括：
# 源/目的IP地址及通配符掩码。
# 传输层协议（如TCP/UDP/ICMP）。
# 源/目的端口号
[Huawei] acl number 3000
rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255 # 允许 VLAN10 → VLAN20
rule 10 deny ip source 192.168.10.0 0.0.0.255 destination any # 拒绝 VLAN10 访问其他 VLAN
rule 100 permit ip source any destination any # 放行其他流量（不影响其他 VLAN 互通）2、在 VLANIF10 入方向应用 ACL
# 二选一都可
interface Vlanif10
traffic-filter inbound acl 3000
# 或 在配置界面应用
[Huawei] traffic-filter vlan 10 inbound acl 3000检查ACL匹配情况
display acl 3000
# 删除acl
undo acl 3000测试连通性：
-
VLAN 10 应该只能访问 VLAN 20，无法访问 VLAN 30/40。
-
其他 VLAN（20/30/40）之间可以正常互通。
-
确保ACL规则顺序正确，匹配优先级从上到下。
-
注意方向（inbound 或 outbound），根据实际需求选择。
如果只是简单限制 VLAN 10 访问特定 VLAN，ACL 方案足够。
如果需要更复杂的策略（如基于协议/端口限制），则使用 MQC。
display current-configuration # 查看设备当前生效的配置参数
ping -a 192.168.10.2 192.168.20.2 # 测试 VLAN10 → VLAN20 是否通
ping -a 192.168.10.2 192.168.30.2 # 测试 VLAN10 → VLAN30 是否被阻断
Ensp模拟
Web服务器及FTP的搭建

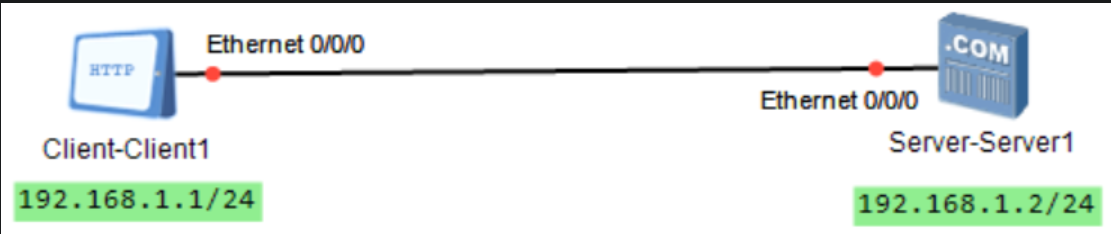

网络拓扑
配置设备
1、配置客户端
双击客户端图标配置IP地址和子网掩码

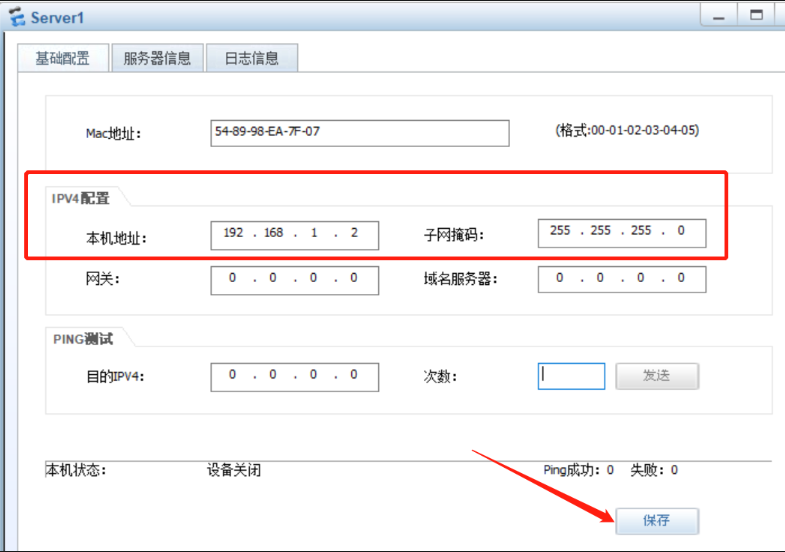

2、配置服务端
双击服务端图标配置IP地址和子网掩码
3、启动设备，开启http服务
选中客户端和服务端图标，右键选择启动，等待设备启动，
3.1、开启服务端http服务，选择需要访问的页面

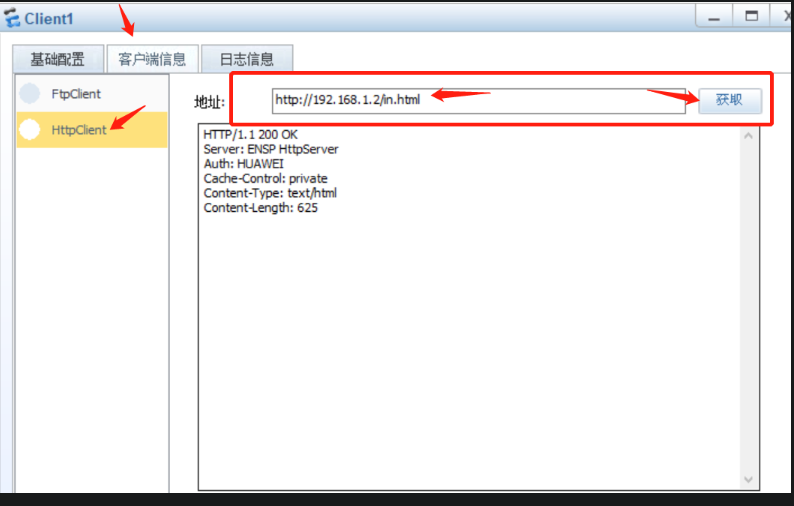

3.2、客户端选择
搭建ftp
搭建DNS服务
网络拓扑
相关配置
扩展命令
查看命令
# 查看设备当前生效的配置参数
display current-configuration
# 查看VLAN信息
display vlan
# 查看VLAN 10接口IP地址
display ip intface vlanif 10
# 查看管理IP地址（通常是接口IP）
display ip interface brief # 查询所以接口IP地址
# 或
display ip interface eth0/0/1
# 查询某单一接口详细信息（包含IP配置）
display interface eth0/0/1
# 查看接口状态和协议状态（确定接口是否处于UP状态）
display interface brief | include GigabitEthernet0/0/1
# 确保输出中的“Status”是“up”。如果不是，你需要先使接口UP：
enable
system-view
interface GigabitEthernet0/0/1
startup-reason enable-link-protocol // 或者使用 startup 来启动接口，取决于具体型号和需求。
quit
quit
# 查询路由信息
display ip routing-table
# 查看某网络特定路由
display ip routing-table protocol static | include 192.168.1.0/24
# 查看端口模式 旧版本设备可使用display interface [接口名称]查看详细配置信息
display interface brief
# 或
display port vlan
重置命令
# 交换机重置出厂模式配置命令
system-view
reset saved-configuration
# 或
reset saved-configuration
# 想清除当前的配置更改而不完全重置到出厂设置 这会清除所有通过终端（console或telnet/ssh会话）进行的配置更改 但不会影响通过其他方式（如通过网络管理）进行的配置。
clear configuration terminal
查看历史命令
# 用户模式下 当前用户历史命令 默认显示最近10条
display history-command
# 将历史命令存储量提升至50条 修改后需使用reset history-command清除旧记录生效
history-command max-size 50
reset history-command
# 所有用户历史命令•：具备3级及以上权限的用户可执行
display history-command all-users
