逆向基础--汇编基础(字与物料地址) (004)

一.字的存储

　　我们听过字节的概念，1个字节等于8比特位，那么字和字节的关联是1个字等于2个字节。比特记为bit，字节记为Byte，字记为word，所以有如下关系：

　　1Byte=8bits, 1word=2Bytes=16bits

　　而8060CPU出于兼容性的考虑，一次性可以处理两种尺寸的数据：字节以及数据

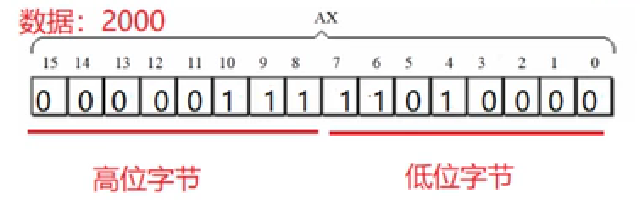

　　一个寄存器可以存储一个字数据，例如数据2000 D，其二进制数值为：0000 0111 1101 0000，存储格式如下：

　　上述是从寄存器出发，描述了一个16位数据在寄存器中的存储格式，而我们在使用汇编的过程中还会操作内存，那么在内存中一个字又可以用怎么样的格式体现？

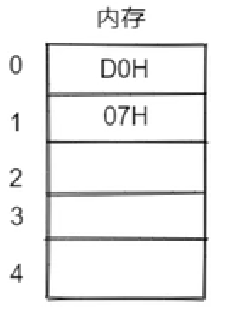

　　内存单元是字节单元，也就是说一个字节单元对应一个内存单元，当我们要保存一个字数据时，应该用两个地址连续的内存单元来保存。数据的低字节存放在低地址单元中，高字节存放在高地址单元中，假设我们从0地址开始存放2000 D（对应16进制 07D0 H），其中07是高字节，D0是低字节，内存单元是以16进制来体现的。如下所示：

　　上图中用0、1两个单元用来存储一个字，同理也可以把2、3看成一个字单元 。

　　字单元(wrod)是指：一种用来存储字型数据的内存单元。

　　字 (Word)：一个硬件和性能概念，是CPU的“标准数据集装箱”，大小固定，追求处理效率。

　　 一个16位的cpu，1字有2个字节的存储大小。

　　一个32位的cpu ，1字有4个字节的存储大小。

　　一个64位的cpu，1字有8个字节的存储大小。

 　　总结：内存单元属于内存，内存的最小单位是内存单元，每个单元用于存储一个字节 。 假设一台电脑有 8G内存 = 约85亿个内存单元（8 × 1024³ × 1024 × 1024个字节）,每个内存单元都有唯一的地址，1个内存单元 = 1个字节 = 8个二进制位,  内存中实际存储的是二进制,但是以16进制体现(这是因为二进制表示太长，不便于人类阅读和书写。16进制是二进制的紧凑表示)。

 　　　　 字长（Word Size）直接决定了CPU一次能处理的数据块有多大，以及能直接寻址的内存空间有多大。对于64位的cpu，一次能处理8个字节的数据，吞吐量提高了。

　　　　  通俗讲：字长好比高速公路，16位是2车道，32位是 4车道，64位是 8车道。车道越多，一次性能并行通过的车辆（数据）就越多，交通效率（计算速度）自然越高。　

　

二.物理地址与段地址

　　CPU在访问内存单元之前，应该要给出内存单元的地址。所有的内存单元构成的存储空间是一个线性空间。每一个内存单元在这个空间中都有一个唯一的地址，称为物料地址。

　　线性空间：内存单元按顺序排列是一维的空间，每个内存单元都有一个连续的地址编号，从0开始一直到内存的最大容量。这种线性结构使得CPU可以通过一个唯一的地址（物理地址）来访问每个内存单元。

　　那么8086CPU具备如下特性：

　　　　1) 一次最多可以处理16位的数据

　　　　2）寄存器的最大宽度是16位

　　　　3）寄存器和运算器之间的通路(传输的意思)为16位

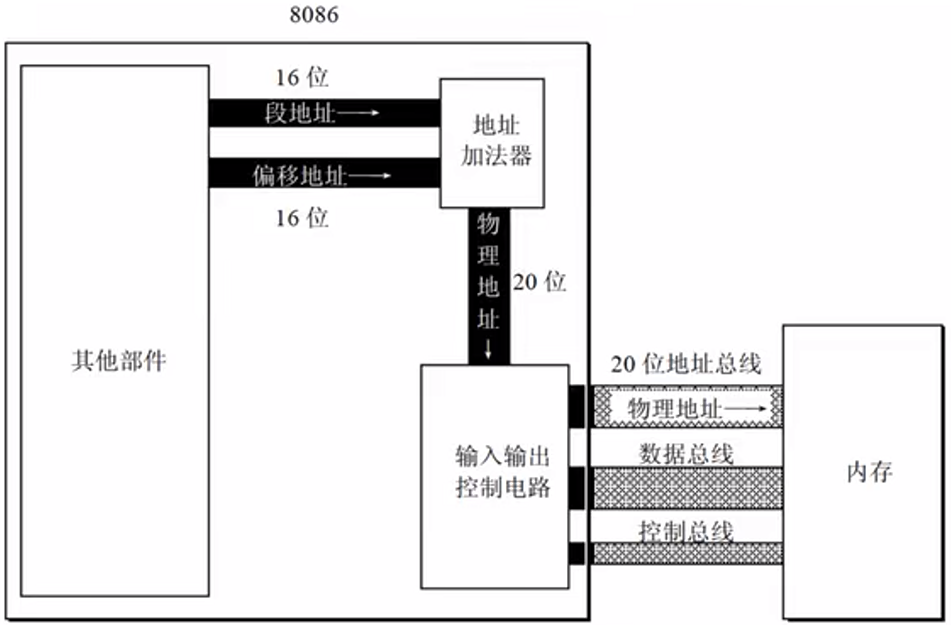

　　也就是说，8086CPU内部一次性能处理的数据长度最大为16位。它的地址总线是20位，在内部有一个地址加法器可以将两个16位地址合成一个20位的物理地址，示意图如下：

　　当CPU要操作内存时，内部有如下事件发生：

　　　　1) CPU中相关部件提供了两个16位地址，一个称为段地址，一个称为偏移地址

　　　　2）段地址和偏移地址经过内部总线送入地址加法器

　　　　3）地址加法器将两个16位地址合成一个20位的物料地址（用于找16位的内存单元，在8086CPU中字长为2字节，占用两个内存单元共16位）

　　　　4）地址加法器将20位的物料地址通过内部总线送入输入输出控制电路

　　　　5）输入输出控制电路将20位地址送入地址总线

　　　　6）20位物理地址被地址总线送到存储器

　　地址加法器采用：物料地址=段地址*16+偏移地址的方法来合成物料地址，这样一个16位机就可以访问20位地址，寻址能力（CPU能管理和访问多大的内存空间）也从64kb扩大成1MB。

　　其中64kb是指H：0 -- 65535的地址编号，  而20位是指0 --（2的20次方）

　　如果是10进制那么1 *10=10，如是是16进制那么12H*16=120H。

　　例如：CPU要访问地址为123C8H的内存单元，地址加法器的工作过程为：

　　 　20位的物料地址是指：段地址 × 16 + 偏移地址，下面用一个更生动的比喻来理解：

原来的16位寻址（64KB）：就像你只有一个16位的编号，只能管理一个很小的阅览室（64KB）里的书。8086的分段寻址（1MB）：段地址（Segment）：就像图书馆的楼层号或区域号（比如“2楼”或“A区”）。这个区域很大，而且起始位置是固定的。× 16 ：这个操作相当于说，每个“区域”的起点都在一个很大的、对齐的位置上（比如，1区从0号书架开始，2区从10000号书架开始，3区从20000号书架开始...）。偏移地址（Offset）：这是在你指定的区域内部的具体书架号。合成物理地址：你想找一本书，管理员需要先知道你它在哪个区域（段地址），然后在这个区域内找到具体的书架（偏移地址）。最终位置 = 区域的起始位置 + 区域内的书架号通过这种方式，使用两个16位的数字（区域号、书架号），组合起来就可以在远超64KB的整个1MB图书馆里定位任何一本书了。

　　　总结：通俗来说，街道就是整个内存空间（如8G内存空间），如果你想访问街道某栋房子（每栋楼是内存单元，可以单独寻址的“房子”是1个字节，意味着有80亿套这样的房子），你只需要说出门牌号（物理地址就是房子的门牌号，从0开始一直到80亿左右的一个唯一数字）即可。　

 　　 　 　一个8G的内存，有80亿个内存单元编号，20位的寻址无法覆盖8GB的内存。

　　　　　　　　---32位寻址：2^32 = 4,294,967,296 字节 = 4GB。

　　　　　　　　---64位寻址：2^64 = 18,446,744,073,709,551,616 字节 = 16EB(1EB=1024TB)。所以8GB的内存需要64位寻址。

　　　　如果是16位寻址，最多生成65535的内存单元编号。只能覆盖64kb的内存空间。

　　　　如果是20位寻址，最多生成2^20的内存单元编号，覆盖1MB的内存空间。

　　　　如果是32位寻址，最多生成2^32 的内存单元编号，覆盖4GB的内存空间。

　　　　如果是64位寻址，最多生成2^64的内存单元编号， 覆盖16EB的内存空间（cpu架构：windows系统x86-64，移动或mac的ARM64，目前市场64位是最见的）。
