1、CTS在数字化时代的重要性
在数字化时代，IC（集成电路）设计日趋复杂，性能与功耗成为设计中的核心挑战。时钟树合成（CTS，Clock Tree Synthesis）作为物理实现流程中的关键环节，其目标是建立一个时钟分布网络，让时钟信号同步、稳定地传递至每个触发器或寄存器。高效的CTS能够显著降低时钟偏斜（skew）与抖动（jitter），保证芯片在高频环境下仍能可靠运行 。
与此同时，功耗管理在低功耗设备（如移动终端、边缘AI、物联网）中尤为关键。动态功耗中，时钟信号因不断切换占据了极大比例，常通过时钟门控技术（clock gating）优化动态功耗 。
2、CTS核心技术详解
I. 时钟树结构设计（Clock Tree Architecture）
CTS常见结构包括 H-Tree、Balanced Tree、Clock Mesh 和 多源（Multi-Source）CTS等。
H-Tree：对称分布、延迟均衡，但面积大。
Balanced Tree：通过缓冲器/反相器平衡各路径长度，提升同步性。
Clock Mesh：网格结构，偏斜最小，适用于高频设计，但功耗与面积增加。
Multi-Source CTS：分区时钟，多时钟源并行配送，兼顾偏斜与资源，适用于大型复杂芯片。
II. 缓冲与反相器优化
CTS通过合理布置缓冲器（buffers）和反相器（inverters）管理偏斜与延迟，以满足时序闭合需求。
III. 时钟偏斜与抖动控制
澄清概念：
插入延迟（Insertion Delay）：时钟从源头到达寄存器的延迟。
偏斜（Skew）：不同位置的时钟信号到达时间差，分为局部与全局偏斜。
CTS目标是不仅缩短插入延迟，还最小化偏斜，确保 setup 和 hold 约束被满足，从而实现 时序闭合（Timing Closure）。
IV. 物理感知 CTS（Physically-Aware CTS）
先进工具可整合物理布局信息，在综合时考虑拥堵、布线复杂度与物理约束，使 CTS 更贴近真实场景，提升收敛效率。结合 Synopsys、Cadence 等厂商的工具，可进一步提高偏斜管理精度与实现效率（本博客起源内容已提及）。
3、时钟门控：功耗优化利器
I. 时钟门控背景与原理
时钟门控通过动态移除不必要模块的时钟信号，减少触发器翻转次数，有效降低动态功耗。
功耗核心公式：
P_dynamic ∝ α · C_L · V_dd² · f
关闭时钟可减少 α（切换率），从而显著降功。
II. 时钟门控实现形式
常见几类时钟门控方式：
RTL 意图型（Intent-based）：在 RTL 代码中嵌入启用条件，由工具将其转译为门控逻辑。
工具自动插入（Tool-based）：设计工具自动识别并插入 ICG（Integrated Clock Gating）细胞，适用于大规模优化。
III. ICG 单元及结构优势

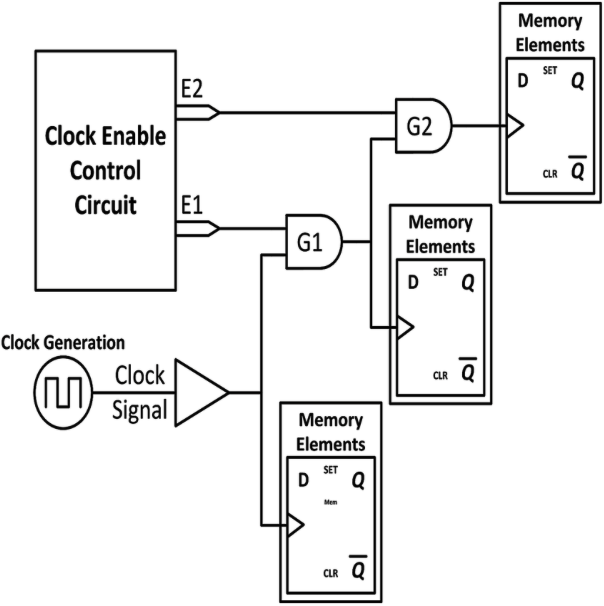

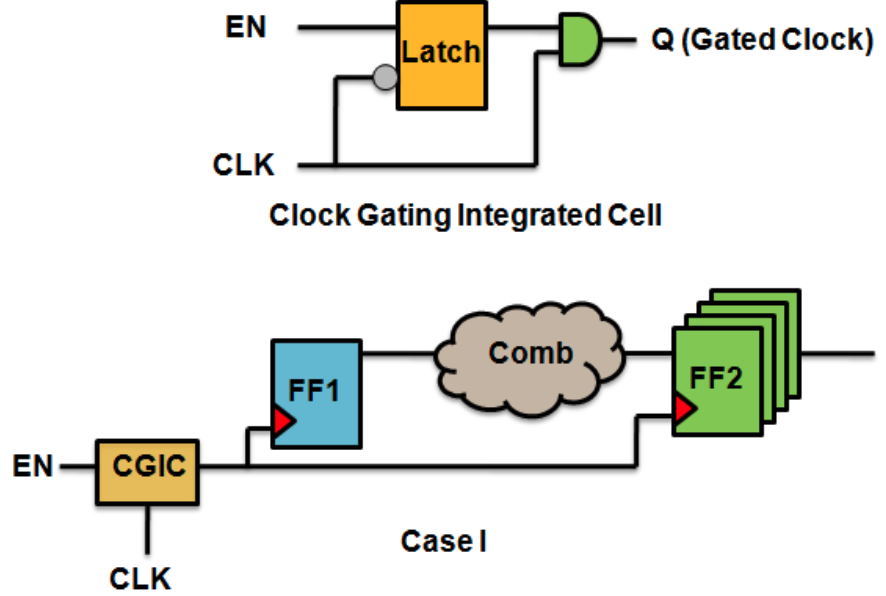

ICG 是专为门控设计的细胞，常采用锁存器（latch）+逻辑门架构，可实现无毛刺的时钟停发功能。
IV. 粒度与优化策略
时钟门控粒度不同：
细粒度（Fine-grained）：针对单个触发器控制，功耗最优但复杂度高；
粗粒度（Coarse-grained）：模块级门控，部署简便但功耗减幅较低。
此外，还可结合静态时序分析 STA（Static Timing Analysis），避免引入 setup/hold 违例。
4、先进CTS结合门控案例
I. 输入输出优化（如 Vitesse 团队案例）
通过分层结构、从顶层时钟驱动多个子树，利用 Synopsys CTC 工具管理复杂时钟树，实现偏斜显著优化。优化要点：
分层时钟架构设计；
工具自动优化子树与缓冲插入。
II. 缓冲器与驱动优化（Cadence CTgen 案例）
在高扇出场景下，使用 Cadence CTgen：选用大驱动缓冲器，压缩驱动—接收段层数，从而减少偏斜和信号降级。
物理感知 CTS 与偏斜 / 抖动控制
利用物理布局-aware 工具进行 CTS 优化，提升偏斜和抖动管理精度，缩短时序收敛时间。
III. 针对节能的时钟门控（Dolphin + Cadence 案例）
定义高效门控策略并集成入 CTS 流程，通过合理设计关断时钟策略，在不牺牲性能下显著节约功耗。
