VK36N4D具有4个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了4个1对1输出脚，1个触摸状态输出脚，可通过IO脚选择上电输出电平和输出方式 （直接输出或者锁存输出）。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+1对1 输出的应用提供了一种简单而又有效的实现方法。LJQ6581
产品品牌：永嘉微电/VINKA
产品型号：VK36N4D
封装形式：SOP/QFN16
特点
• 工作电压 2.2-5.5V
• 待机电流10uA/3.0V
• 上电复位功能（POR）
• 低压复位功能（LVR）
• 触摸输出响应时间：工作模式 48mS ，待机模式160mS
• 通过AHLB脚选择上电输出高电平或者低电平
• 通过TOG脚选择直接输出或者锁存输出
• 输出为4个1对1输出脚和1个触摸状态输出脚
• 支持多键同时触摸 • 防呆功能，有效键最长输出时间：13S
• 无键触摸4S进入待机模式
• 通过CS脚接对地电容调节整体灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.
• 上电0.3S内为稳定时间，禁止触摸
• 上电后无触摸时，环境变化自动校准基准值
• 抗电压波动，抗干扰性能好

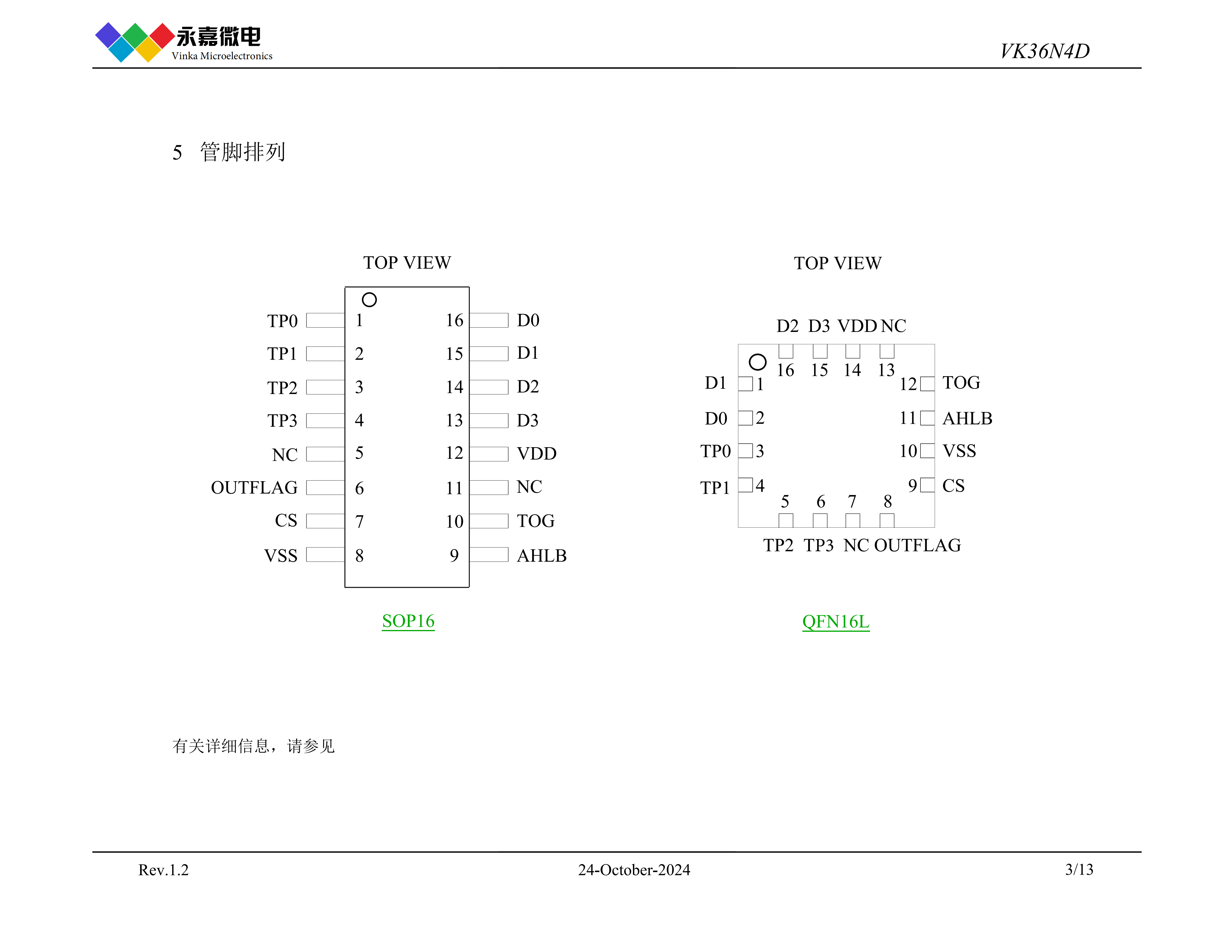

• 封装
SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
QFN16L(3.0mm x 3.0mm PP=0.5mm)
高抗干扰/抗噪MTP触控IC-直接输出系列：
VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出
高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16
)
)
