在当今快速发展的汽车制造行业，生产自动化和智能化程度不断提高，设备之间的高效通信成为提升生产效率和产品质量的关键因素。然而，不同设备往往采用不同的通信协议，这给系统集成带来了挑战。本文将详细介绍 ProfiNet 从站转 MODBUS RTU 协议转换网关塔讯 TX 131-RE-RS/PNS，在汽车制造行业中，帮助三菱 PLC 与测量机电脑实现高效通信的应用案例。
一、项目背景
某汽车制造企业在生产线上引入了先进的测量机设备，用于对汽车零部件进行高精度测量，以确保产品质量符合严格标准。测量机电脑采用 ProfiNet 协议进行通信，而生产线控制系统采用的是三菱 PLC，其与部分设备通信使用 232 协议。由于协议不兼容，测量机电脑与三菱 PLC 之间无法直接进行数据交互，导致生产线上的数据无法实时共享和统一管理，影响了生产效率和质量控制。为解决这一问题，企业决定引入ProfiNet转 MODBUS RTU协议转换网关，实现不同协议设备之间的通信。
二、系统架构与设备选型
（一）系统架构设计

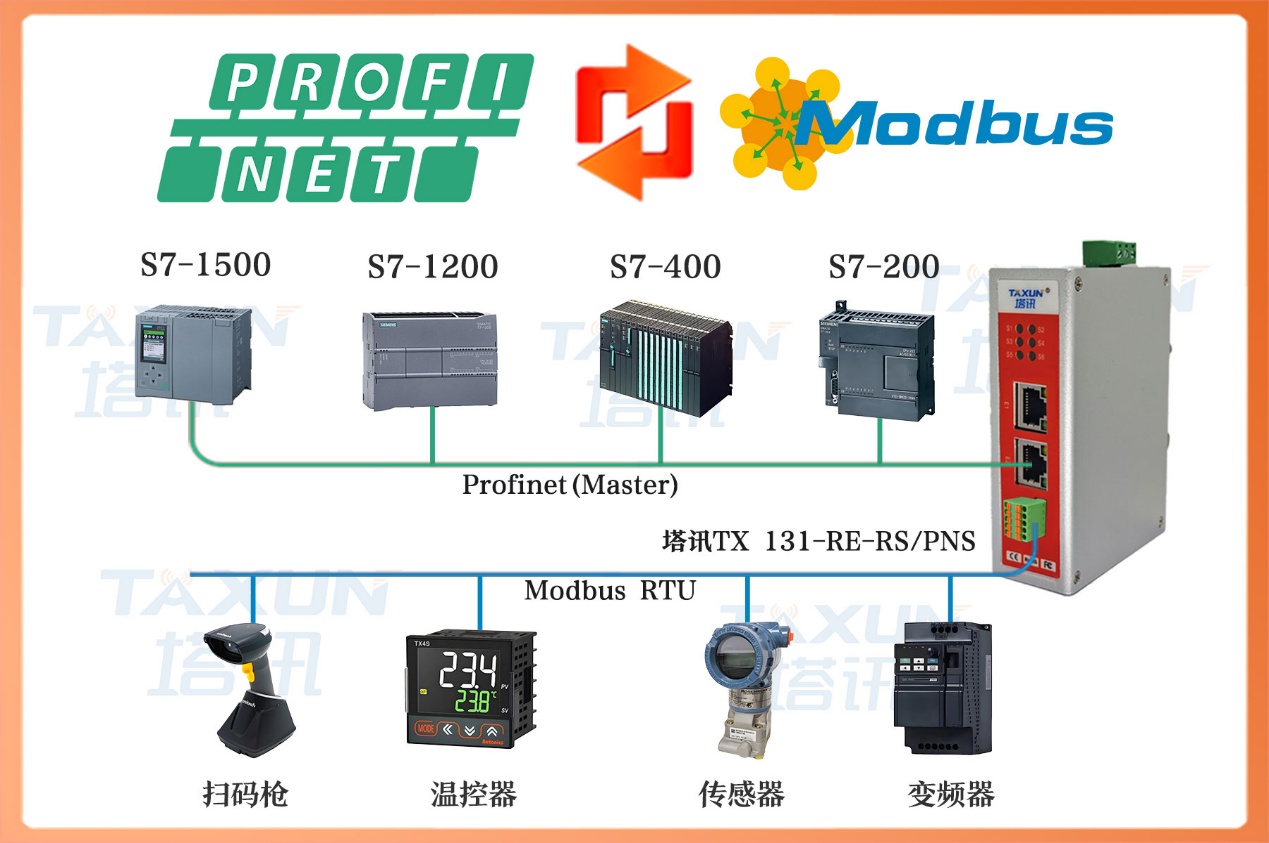

整个系统架构旨在实现测量机电脑与三菱 PLC 之间的稳定通信。测量机电脑通过 ProfiNet 网络连接到塔讯 TX 131-RE-RS/PNS 协议转换网关的 ProfiNet 端口。ProfiNet转 MODBUS RTU网关将接收到的 ProfiNet 协议数据转换为 MODBUS RTU 协议数据，再通过 RS-232 接口与三菱 PLC 进行连接。这样，三菱 PLC 就能获取测量机电脑的数据，并根据这些数据进行相应的控制操作，从而实现整个生产线的自动化协同工作。
（二）设备选型
-
协议转换网关：选用塔讯 TX 131-RE-RS/PNS 网关。该ProfiNet转 MODBUS RTU网关具备强大的协议转换能力，能够稳定地将 ProfiNet 协议转换为 MODBUS RTU 协议，反之亦然。它支持多种通信接口，包括 ProfiNet 接口和 RS-232/RS-485 接口，满足了本项目中测量机电脑和三菱 PLC 的接口需求。同时，网关配置简单，可靠性高，能够适应工业环境中的复杂电磁干扰。
-
三菱 PLC：采用三菱 FX5U 系列 PLC。该系列 PLC 在工业控制领域应用广泛，具有高性能、丰富的指令集和强大的通信功能。其支持 RS-232 通信协议，可方便地与塔讯网关的 RS-232 接口连接。FX5U 系列 PLC 能够快速处理各种控制任务，满足汽车生产线对实时性和准确性的要求。
-
测量机：选用某知名品牌的高精度测量机，其测量精度可达微米级，能够满足汽车零部件的严格测量需求。测量机电脑配备了 ProfiNet 通信接口，方便与网关进行连接，实现数据的快速传输。
三、实施过程
（一）硬件连接
-
使用网线将测量机电脑的 ProfiNet 接口与塔讯 TX 131-RE-RS/PNS 网关的 ProfiNet 接口连接起来，确保网线连接牢固，网络指示灯正常亮起。
-
通过 RS-232 线缆将网关的 RS-232 接口与三菱 FX5U 系列 PLC 的编程口（或通信扩展模块的 RS-232 接口）连接。在连接过程中，严格按照线缆的引脚定义进行连接，避免出现接线错误，导致通信故障。
-
确保所有设备的电源供应稳定，对设备进行通电测试，检查硬件连接是否正常。
（二）MODBUS RTU转 ProfiNet协议网关参数设置
-
首先，通过电脑浏览器访问塔讯网关的配置界面。在浏览器地址栏中输入网关的默认 IP 地址，进入配置登录页面。输入正确的用户名和密码后，进入网关配置主界面。
-
在MODBUS RTU转 ProfiNet网关配置界面中，设置网关的 ProfiNet 参数，包括 IP 地址、子网掩码、网关等。确保网关的 IP 地址与测量机电脑所在的 ProfiNet 网络处于同一网段，以便两者能够正常通信。
-
配置 MODBUS RTU 通信参数，包括波特率、数据位、奇偶校验位和停止位。这些参数需要与三菱 PLC 的 RS-232 通信参数设置一致，以保证数据传输的准确性。在本项目中，将波特率设置为 9600bps，数据位为 8 位，无奇偶校验，停止位为 1 位。
-
定义MODBUS RTU转 ProfiNet网关的映射规则，即指定哪些 ProfiNet 数据需要转换为 MODBUS RTU 数据，并将其映射到相应的寄存器地址。例如，将测量机电脑发送的零部件测量数据映射到 MODBUS RTU 的保持寄存器中，以便三菱 PLC 能够读取这些数据。同时，设置三菱 PLC 发送的控制指令对应的 MODBUS RTU 寄存器地址，网关将根据这些地址将指令转换为 ProfiNet 数据发送给测量机电脑。
（三）三菱 PLC 编程
-
打开三菱 GX Works3 编程软件，创建一个新的工程，并选择对应的 FX5U 系列 PLC 型号。
-
在工程中进行通信设置，配置 PLC 的 RS-232 通信参数，确保与网关的 MODBUS RTU 参数一致。
-
编写 PLC 程序，实现对测量机数据的读取和控制指令的发送。通过 MODBUS 通信指令，PLC 从网关读取测量机发送的零部件测量数据，并根据预设的质量标准进行判断。如果测量数据超出允许范围，PLC 将发送相应的控制指令给生产线上的其他设备，对生产过程进行调整。同时，PLC 还可以将测量数据和生产状态数据上传至工厂的上位机监控系统，以便管理人员实时掌握生产情况。
（四）调试与优化
-
在完成硬件连接、网关参数设置和 PLC 编程后，进行系统的整体调试。首先，检查测量机电脑、网关和三菱 PLC 之间的通信是否正常。可以通过网关的状态指示灯、PLC 的通信诊断功能以及测量机电脑的通信测试工具来判断通信状态。
-
对测量数据的传输准确性进行测试。在测量机上对已知标准尺寸的零部件进行测量，查看三菱 PLC 接收到的数据是否与测量机显示的数据一致。如果存在数据偏差，检查网关的映射规则设置、通信参数以及 PLC 程序中的数据处理部分，逐步排查问题并进行修正。
-
测试控制指令的响应时间。在 PLC 中发送控制指令，观察测量机电脑是否能够及时接收到指令并做出相应的动作。如果响应时间过长，分析可能的原因，如网络延迟、网关处理速度等，并采取相应的优化措施，如调整网络配置、优化网关参数设置或优化 PLC 程序等。
-
进行长时间的稳定性测试，模拟生产线的实际运行情况，连续运行系统数小时甚至数天，观察系统是否能够稳定运行，是否出现通信中断、数据丢失等异常情况。对测试过程中出现的问题进行记录和分析，及时进行改进，确保系统能够满足汽车制造生产线的高可靠性要求。
四、应用效果
（一）生产效率提升
通过塔讯 TX 131-RE-RS/PNS 协议转换网关，实现了测量机电脑与三菱 PLC 之间的实时数据通信。生产线上的设备能够及时获取测量数据，并根据这些数据进行自动化调整，减少了人工干预和等待时间。例如，在汽车零部件加工过程中，一旦测量机检测到零部件尺寸偏差，PLC 能够立即控制加工设备进行调整，避免了因尺寸不合格导致的返工，大大提高了生产效率。据统计，引入网关后，生产线的整体生产效率提升了约 30%。
（二）产品质量提高
由于能够实时获取准确的测量数据，生产过程中的质量控制更加精准。三菱 PLC 可以根据测量数据对生产工艺进行优化，确保每个零部件都符合严格的质量标准。产品次品率显著降低，从原来的约 5% 降低至 1% 以内。这不仅提高了产品质量，还减少了因次品带来的成本损失，提升了企业的市场竞争力。
（三）系统可扩展性增强
塔讯网关的引入为企业的生产线系统扩展提供了便利。未来，如果企业需要引入新的设备或对现有设备进行升级改造，只需对网关进行相应的参数配置或增加新的映射规则，就可以实现新设备与现有系统的无缝集成。这种良好的可扩展性为企业的智能化升级和发展奠定了坚实的基础。
五、总结
在汽车制造行业，塔讯 TX 131-RE-RS/PNS 协议转换网关成功解决了 ProfiNet 从站与 MODBUS RTU 设备之间的通信难题。通过与三菱 PLC 和测量机电脑的有效连接，实现了数据的实时共享和生产过程的自动化协同控制，显著提升了生产效率和产品质量。该案例充分展示了协议转换网关在工业自动化领域的重要作用和应用价值，为其他企业在面临类似通信问题时提供了有益的参考和借鉴。随着工业 4.0 和智能制造的不断推进，这种能够打破协议壁垒的技术和设备将在更多行业中发挥关键作用，助力企业实现数字化转型和智能化发展。
)
