前言
此篇文章仅作笔记分享，内容来源为：
【正点原子】全是干货 | 手把手教你学STM32的LTDC
这篇文章的目的就是熟悉在 RGBLCD 上的绘图操作，了解如何往显存中对应的位置写数据。

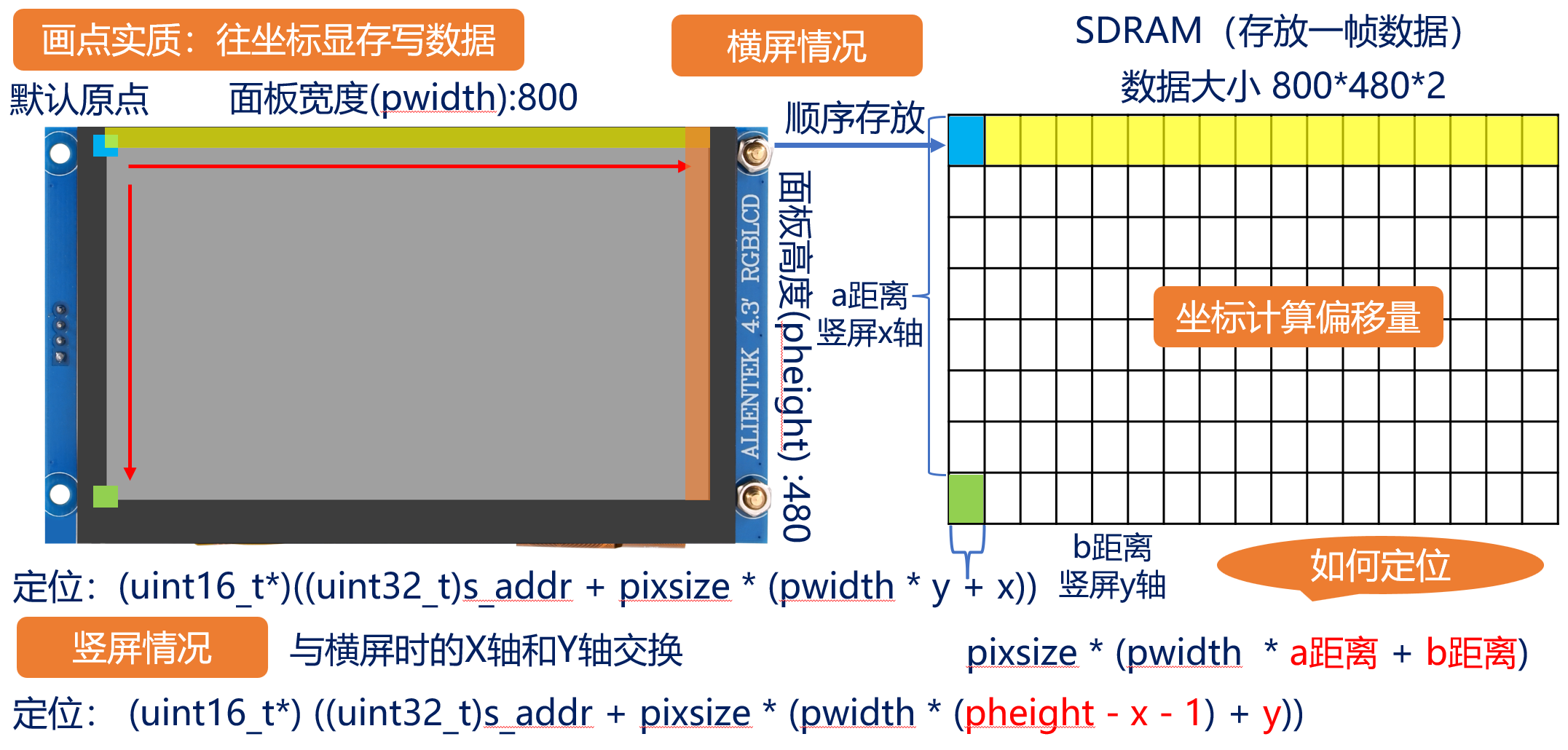

绘图实质
- 由于我们的屏幕是 ATK 4.3 800 * 480，所以会对应在 SDRAM 中按顺序开辟一个大小为 800 * 480 * 2 的内存，其中 2为一个像素的大小（RGB565一个像素点为两个字节）。
- 帧缓冲的起始地址就是 SDRAM 中为屏幕所开辟的第一个内存地址（S_Addr）。
- 对于定位(x, y)，我们就是要计算某个点对于显存首地址的内存偏移是多少，其中分为了行上的 a 距离，和列上的 b 距离。
- 横屏：位置 = (width * y + x) * 2，其中 width 是宽度 800，x 是列数(单位是像素)，y 是行数(单位是像素)，2是单个像素大小）。
(uint16_t*)((uint32_t)s_addr + pixsize * (pwidth * y + x))- 竖屏：位置 = (width * (height - x - 1) + y) * 2，其中 width 是宽度 800，其中 height 是宽度 480，x 是行数(单位是像素)，y 是列数(单位是像素)，2是单个像素大小）。
(uint16_t*) ((uint32_t)s_addr + pixsize * (pwidth * (pheight - x - 1) + y))
程序
LTDC 程序
点击查看代码
__attribute__((section (".RAM_SDRAM"))) uint16_t framebuf[pHeight][pWidth];#define LTDC_ADDR 0xC0000000/* 常用画笔颜色 */
#define WHITE 0xFFFF /* 白色 */
#define BLACK 0x0000 /* 黑色 */
#define RED 0xF800 /* 红色 */
#define GREEN 0x07E0 /* 绿色 */
#define BLUE 0x001F /* 蓝色 */
#define MAGENTA 0xF81F /* 品红色/紫红色 = BLUE + RED */
#define YELLOW 0xFFE0 /* 黄色 = GREEN + RED */
#define CYAN 0x07FF /* 青色 = GREEN + BLUE */ /* 非常用颜色 */
#define BROWN 0xBC40 /* 棕色 */
#define BRRED 0xFC07 /* 棕红色 */
#define GRAY 0x8430 /* 灰色 */
#define DARKBLUE 0x01CF /* 深蓝色 */
#define LIGHTBLUE 0x7D7C /* 浅蓝色 */
#define GRAYBLUE 0x5458 /* 灰蓝色 */
#define LIGHTGREEN 0x841F /* 浅绿色 */
#define LGRAY 0xC618 /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE 0xA651 /* 浅灰蓝色(中间层颜色) */
#define LBBLUE 0x2B12 /* 浅棕蓝色(选择条目的反色) */ /* 宽度和高度 */
#define pWidth 800
#define pHeight 480/* 横屏和竖屏 */
#define HOR true // 横屏
#define VER false // 竖屏/* RGB类型 */
#define RGB888 1
#define RGB565 2
#define RGB_TYPE RGB565/* 像素大小 */
#if RGB_TYPE == RGB888
#define PIXSIZE 3 // 单个像素大小
#endif
#if RGB_TYPE == RGB565
#define PIXSIZE 2 // 单个像素大小
#endifvoid ltdc_draw_point(uint16_t x, uint16_t y, uint32_t color)
{if (HOR) { // 横屏*(uint16_t*)((uint32_t)framebuf + PIXSIZE * (pWidth * y + x)) = color;} else { // 竖屏*(uint16_t*)((uint32_t)framebuf + PIXSIZE * (pWidth * (pHeight - x - 1) + y)) = color;}
}uint32_t ltdc_read_point(uint16_t x, uint16_t y, uint32_t color)
{if (HOR) { // 横屏return *(uint16_t*)((uint32_t)framebuf + PIXSIZE * (pWidth * y + x)) = color;} else { // 竖屏return *(uint16_t*)((uint32_t)framebuf + PIXSIZE * (pWidth * (pHeight - x - 1) + y)) = color;}
}main() 测试程序
点击查看代码
ltdc_draw_point(100, 100, RED);ltdc_draw_point(110, 110, RED);ltdc_draw_point(120, 120, RED);ltdc_draw_point(130, 130, RED);ltdc_draw_point(140, 140, RED);ltdc_draw_point(150, 150, RED);ltdc_draw_point(160, 160, RED);ltdc_draw_point(170, 170, RED);ltdc_draw_point(180, 180, RED);ltdc_draw_point(190, 190, RED);ltdc_draw_point(200, 200, RED);printf("pixcolor = %x \r\n", ltdc_read_point(140, 140, RED));
测试结果
