Microsoft Visio 使用VSD文件来保存专业图表、流程图和业务流程模型。但是，如果收件人未安装 Microsoft Visio，则共享 VSD 格式的 Visio 图表可能会效率低下。一种通用且便携的共享图表的方法，同时保持格式和布局不变，就是将 VSD 转换为PDF。本文将教您如何借助Aspose.Diagram使用 C# 将 VSD 转换为 PDF。

Aspose.Diagram 试用版下载，请联系Aspose官方授权代理商慧都科技

加入Aspose技术交流QQ群（1041253375），与更多小伙伴一起探讨提升开发技能。

C# VSD 到 PDF 转换器：Aspose.Diagram for .NET

如果您是一位经常使用 Microsoft Visio 文件的 C# 开发人员，Aspose.Diagram for .NET可以让您的工作更加轻松。它是一个强大的库，允许开发人员完全通过代码创建、编辑和转换 Visio 图表，而无需安装 Microsoft Visio。

使用此库，您可以完全控制您的 Visio 文档。无论您是想从头开始构建图表，调整现有形状和图层，还是将工作导出为 PDF、SVG、HTML 或图像等格式，Aspose.Diagram 都能顺利处理。

Aspose.Diagram for .NET 的功能

无需 Visio 即可工作：无需安装 Microsoft Visio 即可加载、编辑和保存 Visio 图表。
轻松转换：将图表导出为流行格式，例如 PDF、SVG、HTML 和图像文件。
访问每个细节：以编程方式管理 Visio 文件中的页面、形状、图层和所有其他元素。
支持多种格式：以各种 Visio 格式打开和保存图表，包括 VSD、VSDX、VSS、VSSX 和 VDX。

要开始使用 Aspose.Diagram for .NET，请联系慧都科技下载该库或使用以下命令通过NuGet安装它：

Install-Package Aspose.Diagram

使用 C# 将 VSD 转换为 PDF

Aspose.Diagram for .NET 使转换过程变得简单高效。只需几行代码即可将 VSD 转换为 PDF。

在查看代码之前，先了解一下该过程涉及的内容：

使用该类加载源 VSD 文件Diagram。
指定 PDF 保存选项（如果需要）。
调用该Save()方法将文件导出为PDF格式。

以下示例展示如何使用 Aspose.Diagram for .NET在 C# 中将 VSD 文件转换为 PDF。

using Aspose.Diagram;// Step 1: Load the source VSD file
Diagram diagram = new Diagram("Drawing1.vsd");// Step 2: Save the file as PDF
diagram.Save("Drawing1_out.pdf", SaveFileFormat.Pdf);

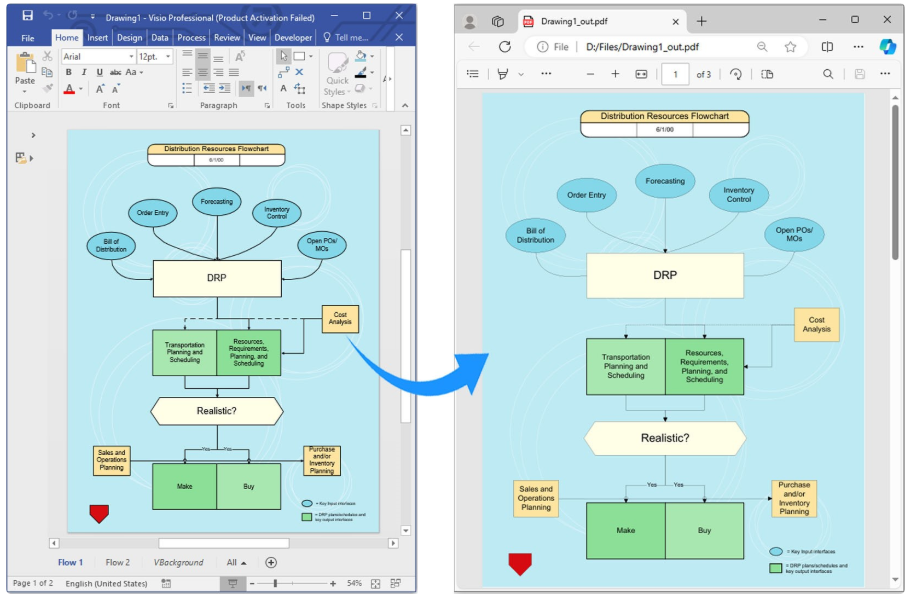

在 C# 中将 Visio VSD 转换为 PDF

这个简单的例子演示了如何使用 Aspose.Diagram 快速将 Visio 图表转换为 PDF。API 内部处理所有渲染和布局细节。

使用流将 VSD 文件转换为 PDF

在某些情况下，您可能需要在 Web 应用程序或 API 中处理上传的文件，而不是直接处理磁盘上的文件。在这种情况下，您可以使用流在内存中完全管理输入和输出。

请按照以下步骤使用流将 VSD 文件转换为 PDF：

将 VSD 文件读入FileStream或MemoryStream。
Diagram从流中初始化一个对象。
将转换后的 PDF 保存到另一个流或直接保存到磁盘。

以下代码示例显示如何使用 C# 中的流将 VSD 文件转换为 PDF 文档。

using Aspose.Diagram;// Load the VSD file in stream
using (FileStream inputStream = new FileStream("sample.vsd", FileMode.Open))
{// Load VSD from streamDiagram diagram = new Diagram(inputStream);using (FileStream outputStream = new FileStream("diagram-stream.pdf", FileMode.Create)){// Save PDF to streamdiagram.Save(outputStream, SaveFileFormat.Pdf);}
}

使用流提供了灵活性，非常适合您可能不想存储临时文件的基于 Web 的应用程序、API 或云环境。

使用 C# 将 VSD 的特定页面转换为 PDF

有时，您可能只需要从 Visio 图表中导出单个页面或几个特定页面，而不是转换整个文件。Aspose.Diagram 类可以轻松实现这一点PdfSaveOptions。

按照以下步骤将 VSD 图表的特定页面转换为 PDF：

使用该类加载 VSD 文件Diagram。
定义一个PdfSaveOptions实例。
指定页面索引（从0开始）。
仅将该页面保存为 PDF。

以下代码示例显示如何在 C# 中将 VSD 图的特定页面转换为 PDF。

using Aspose.Diagram;// Load the VSD diagram
Diagram diagram = new Diagram("Sample.vsd");// Initialize PDF save options
PdfSaveOptions options = new PdfSaveOptions
{PageIndex = 1,  // Export second page (index starts from 0)PageCount = 1   // Export only one page
};// Save the specific page as PDF
diagram.Save("specific-page.pdf", options);

使用自定义 PDF 选项将 VSD 转换为 PDF

此示例加载 Visio 文件，配置 PDF 的合规性和图像质量设置，然后将图表导出为 PDF 文件。当需要控制背景页面、PDF/A 合规性和 JPEG 压缩质量时，请使用此示例。

请按照以下步骤自定义转换后的 PDF 文档：

在您的 C# 文件中导入 Aspose.Diagram 命名空间。
使用该类加载源 VSD Diagram。
创建并配置PdfSaveOptions背景页面、合规性和质量。
Save使用输出路径和配置的选项进行调用。
验证导出的 PDF。

以下代码示例显示如何在 C# 中使用自定义选项将 VSD 转换为 PDF。

using Aspose.Diagram;
using Aspose.Diagram.Saving;// 1) Load the source Visio diagram from disk.
Diagram diagram = new Diagram("sample.vsd");// 2) Prepare PDF save options
PdfSaveOptions options = new PdfSaveOptions
{// Include both foreground and background pages in the PDF.// Set to true if you only want the main content pages.SaveForegroundPagesOnly = false,// Produce a PDF/A-1b compliant document.Compliance = PdfCompliance.PdfA1b,// Use the highest JPEG quality for any rasterized content inside pages.// Lower this value if you need a smaller output file size.JpegQuality = 100
};// 3) Export the diagram to PDF.
diagram.Save("save-diagram.pdf", options);

您可以控制图层、网格和背景页面在导出的 PDF 中的显示方式，以实现最佳的打印和共享质量。

将多个 VSD 文件转换为 PDF

如果您需要批量转换多个 Visio 图表，您可以使用简单的循环自动执行该过程。

using Aspose.Diagram;// Get all .vsd files from the target folder.
string[] files = Directory.GetFiles("D:\\Files\\", "*.vsd");// Iterate through each Visio file path returned above.
foreach (var file in files)
{// Load the Visio diagram into memory from the current file path.Diagram diagram = new Diagram(file);// Build the output PDF file path by replacing the original extension with .pdfstring pdfFile = Path.ChangeExtension(file, ".pdf");// Save the currently loaded diagram as a PDF file to the computed path.diagram.Save(pdfFile, SaveFileFormat.Pdf);
}

VSD 转 PDF：常见问题解答

1. 我是否需要安装 Microsoft Visio 才能使用 Aspose.Diagram 将 VSD 转换为 PDF？

不，您不需要安装 Microsoft Visio。Aspose.Diagram for .NET 完全独立运行，并使用其强大的渲染引擎处理 Visio 文件。

2. 我可以将其他 Visio 格式（如 VSDX 或 VDX）转换为 PDF 吗？

是的，Aspose.Diagram 支持所有主流 Visio 格式，包括 VSD、VSDX、VSS、VSSX、VDX 和 VTX。您可以使用相同的代码结构将任何格式转换为 PDF。

3. 转换为 PDF 后是否会保留图表、形状和格式？

是的，Aspose.Diagram 确保它保留原始 Visio 文件中显示的布局、颜色、字体和矢量形状。

4. 我可以只转换一页或几页而不是整个 VSD 文件吗？

是的，使用该类PdfSaveOptions，您可以指定 PageIndex 和 PageCount 属性以仅从多页图中导出选定的页面。

结论

在本文中，您学习了如何使用Aspose.Diagram for .NET在 C# 中将 VSD 文件转换为 PDF。如果您需要导出 Visio 图表、特定页面或自动执行批量转换，此 API 可提供高效、快速且代码量极少的解决方案。它还能确保生成的 PDF 与原始 Visio 布局匹配，使其成为专业演示、文档和存档的理想选择。
