嵌入式软件分层架构设计 - lucky

一、什么是嵌入式分层架构

“嵌入式分层架构”并不是一个全新的架构类型，而是指在嵌入式系统开发中应用和实现分层架构的设计模式，它继承了通用分层架构的所有核心思想和优点，但根据嵌入式系统的独特约束和需求进行了调整和优化，把整个软件系统，按照职责和依赖关系，垂直地划分成若干个层次。每个层次专注于解决一部分特定的问题，并且只与它相邻的层次进行交互。

1、核心概念

嵌入式分层架构是一种软件设计方法，它将嵌入式固件（Firmware）划分为多个层次分明的模块。每一层都构建于下层之上，并为上层提供服务，同时隐藏其具体的实现细节（如硬件操作）。
其核心思想与通用分层架构一致：分离关注点、降低耦合、提高可维护性和可移植性。

2、典型的嵌入式分层架构

层级	职责	特点	补充
硬件驱动层 (Driver Layer / HAL - Hardware Abstraction Layer)	这是最底层，直接和硬件打交道。负责操作MCU的寄存器，初始化外设（GPIO, UART, SPI, I2C, ADC等），提供最基本的硬件读写函数。比如HAL_SPI_Transmit()，GPIO_SetPinLevel()。	与具体硬件型号紧密相关。很多芯片厂商会提供官方的库，就属于这一层。它的目标是屏蔽硬件细节，向上层提供稳定、统一的硬件操作接口。	这一层应该尽量保持“纯粹”，只做硬件操作，不掺杂任何业务逻辑。
板级支持包层 (BSP - Board Support Package)	这一层是可选的，但强烈推荐。它建立在驱动层之上，关联了具体的电路板设计。它知道哪个GPIO引脚连接到了LED灯，哪个SPI接口连接到了特定的传感器。它提供的是面向“板子上某个具体功能单元”的接口。比如BSP_LED_On(LED_ID_STATUS)，BSP_ReadTemperature()。	它调用驱动层的函数，但封装了板级的特定信息。换块板子，可能驱动层不用大改，但BSP层几乎肯定要改。	让应用层代码彻底与具体引脚、具体外设通道解耦。应用层只需要关心“状态灯”亮灭，而不需要知道这个灯接在哪个引脚。
中间件层 (Middleware Layer)	提供一些通用的、与具体业务关联不大但又必不可少的软件服务。比如：实时操作系统 (RTOS)，文件系统 (FileSystem)，通信协议栈 (TCP/IP, Modbus, CANopen)，图形库 (GUI)，算法库 (PID控制器, 滤波算法) 等。	通常是可复用的软件组件，不直接依赖硬件（或者其硬件依赖已被下层封装）。它们为应用层提供更高级的服务支撑。	抽象程度很高，能在各个项目中安插通用的:LVGL数学库\快速傅里叶变换库
应用层 (Application Layer)	这是软件系统最顶层，实现产品的最终业务逻辑和功能。它决定了设备“做什么”和“怎么做”。比如，一个温控器的应用层代码会包含读取温度（调用BSP层接口）、执行PID算法（可能调用中间件层的算法库）、控制加热/制冷设备（调用BSP层接口）、响应用户按键（调用BSP层接口）、更新显示（可能调用中间件图形库或BSP层接口）等逻辑。	高度定制化，与具体产品需求紧密相关。它应该只调用下层提供的接口，绝对禁止直接操作硬件寄存器或调用最底层的HAL函数。那是“越级指挥”，架构师看了想打人。

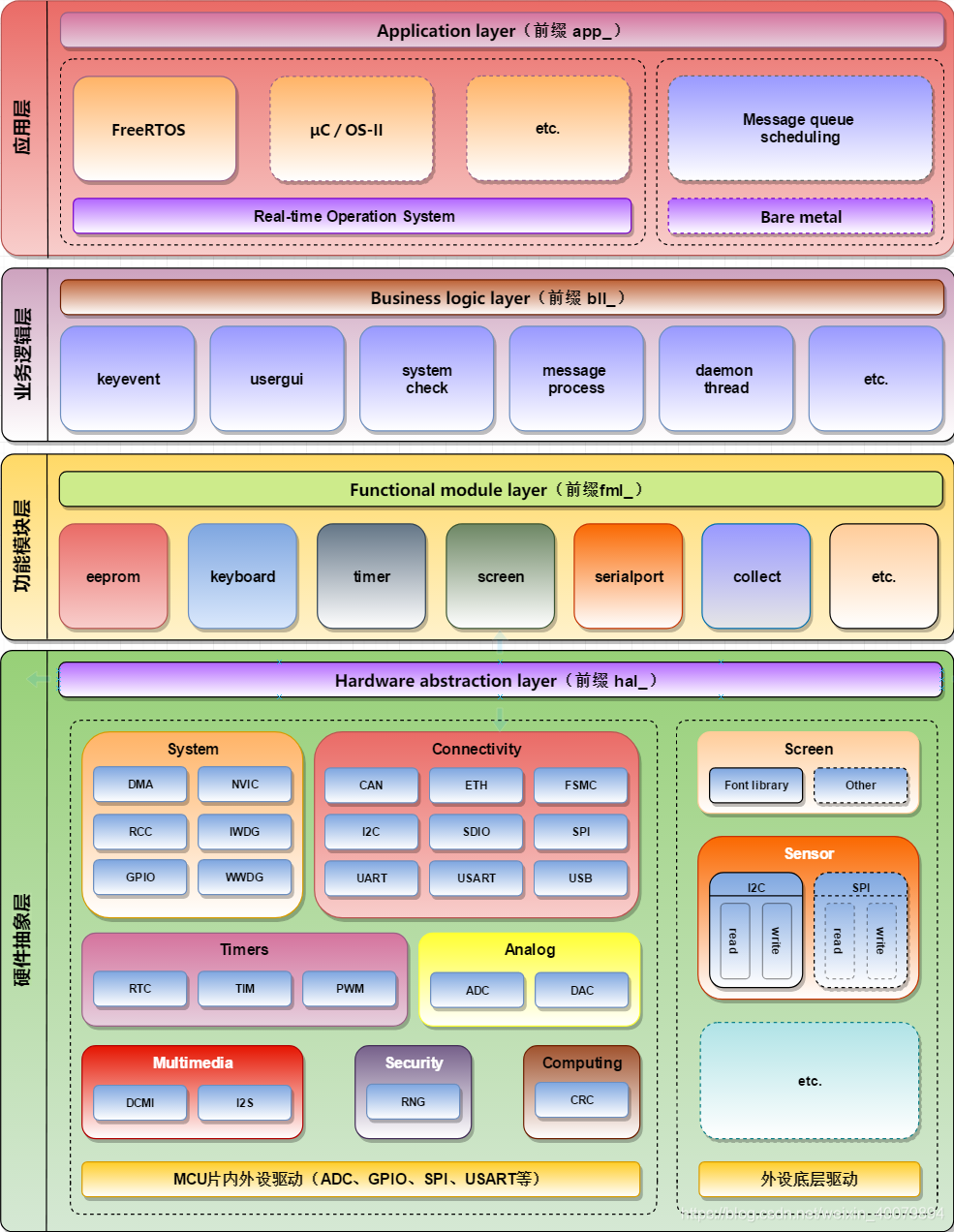

3、总体架构图

4、分层结构说明

1、黄金法则：单向依赖

分层架构有一个极其重要的原则：依赖关系是单向的。通常是上层依赖下层。应用层可以调用中间件层、BSP层或驱动层提供的接口。
中间件层可以调用BSP层或驱动层。
BSP层调用驱动层。
驱动层直接操作硬件。
反过来？不行！下层不应该知道上层的存在，更不能直接调用上层的函数。（回调函数和事件通知机制是特殊情况，它们是预先约定好的“反向注册”，本质上还是维持了依赖的清晰性）。

2、规则

1. 命名1）文件名添加前缀：硬件抽象层( hal_ )、功能模块层( fml_ )、应用接口层( api_ )、业务逻辑层( bll_ )、应用层( app_ );2）api接口命名规则：api_功能名称；2. 调用1）同一级别的层相互独立，互不影响、互不干扰、互不关联，不能相互调用，只能调用下层接口；2）各个层之间不能跨层调用，如：在业务逻辑层不能直接调用功能模块层的代码 ，仅能调用应用接口层代码；3. 增删1）新增接口要求与整体规则统一，后续只能增加，不允许修改、不允许删除；2）每次新增接口，需在文件头备注 （作者、版本信息、状态功能）；

二、为什么在嵌入式系统中使用分层架构

优点

1. 清晰度：代码结构清晰，逻辑分明。想看硬件操作？去驱动层。想看业务流程？去应用层。各司其职，阅读和理解代码的难度直线下降。2. 提高可维护性和可读性：代码结构清晰，开发者可以快速定位问题。例如，如果是传感器数据读取错误，问题大概率在驱动层；如果是逻辑控制错误，则在应用层。新成员更容易上手，因为他们只需理解自己负责的层级接口。3. 极强的可移植性：这是最核心的优点。当需要更换主控MCU（例如从STM32换到NXP的芯片）或硬件平台时，你只需要重写或适配最底层的硬件驱动层和HAL层；上层的服务层和应用层代码几乎不需要任何修改即可复用，极大地减少了开发工作量，保护了核心业务逻辑的投资。4. 增强可测试性：可以对每一层进行单元测试和模拟。例如：在PC上模拟运行应用层代码时，可以创建一个“模拟”的服务层，让它返回预设的传感器数据，从而在不具备真实硬件的情况下验证应用逻辑的正确性（称为硬件在环测试或仿真）。5. 便于团队协作：硬件工程师和软件工程师可以并行工作。硬件工程师负责提供硬件并开发底层驱动，软件工程师基于定义好的服务层接口开发应用逻辑。

缺点

1. 性能开销：函数调用穿越多个层会带来额外的执行时间和栈空间开销。对于性能极其敏感、时序要求苛刻的场景（如纳秒级的中断服务程序），这种开销可能是不可接受的。解决方案：在关键路径上，允许“越级”调用（例如，在应用层直接调用经过高度优化的驱动函数），但这会牺牲一定的架构纯洁性。2. 资源消耗：分层结构可能需要更多的代码空间（ROM）和内存（RAM）来维护各层的接口和数据缓冲。这在资源极度受限的8位/16位MCU上可能是个问题。解决方案：根据项目资源和性能要求权衡分层的粒度。在资源紧张的系统中，层次可以划分得更粗一些。3. 设计复杂：前期需要投入更多时间进行良好的接口设计。设计不当的接口可能在后期导致层与层之间产生意想不到的耦合，反而失去分层的意义。

三、在项目中落地分层思想

1、目录结构

在工程里，创建对应的文件夹，比如 Drivers, BSP, Middleware, Application。把相应层的文件放进去。清晰明了。接口设计 (.h 文件)：每一层都要有清晰的头文件 (.h) 来定义它向上层提供的公共函数和数据结构。这是层与层之间的“合同”。头文件里只放“能给别人看的”，内部实现细节封装在对应的 .c 文件里，使用 static 关键字限制作用域。数据流：尽量通过函数参数和返回值来传递数据。避免滥用全局变量，它们是耦合的温床。如果层间需要共享复杂状态，可以考虑定义结构体，通过指针传递。

四、总结

嵌入式分层架构是一种极其重要且实用的设计范式，尤其适用于：产品生命周期长，未来可能更换芯片或硬件。
团队需要协作开发。
系统复杂度较高，需要良好的结构来管理。
项目需要较高的可测试性和可靠性。
尽管它带来微小的性能和资源开销，但其在可维护性、可移植性和协作效率方面带来的巨大优势，使得它成为中大型嵌入式项目事实上的标准架构选择。
开发者需要做的是根据具体项目的资源约束和性能要求，找到分层粒度与执行效率之间的最佳平衡点。
